Проводка уличного освещения своими руками

Как сделать уличное освещение на даче — 5 шагов к успеху

Монтаж уличного освещения своими руками представляет собой комплекс трудоемких мероприятий, которые под силу даже электрику-новичку.

Основные этапы установки:

1. Подготовка рабочего места
2. Определения способа прокладки проводов
3. Выбор уличных светильников
4. Расчет кабеля и остальных элементов электропроводки
5. Создание схемы
6. Монтаж фонарных столбов
7. Подключение источников света
8. Установка автоматики

Для начала рассмотрим основные виды светильников, опорных конструкций и способы прокладки проводов, после чего предоставим к Вашему вниманию подробную инструкцию о том, как сделать уличное освещение в частном доме либо на даче своими руками.

Важно знать

Какое бывает освещение?

На сегодняшний день освещение на улице может выполнять декоративную и техническую функции.

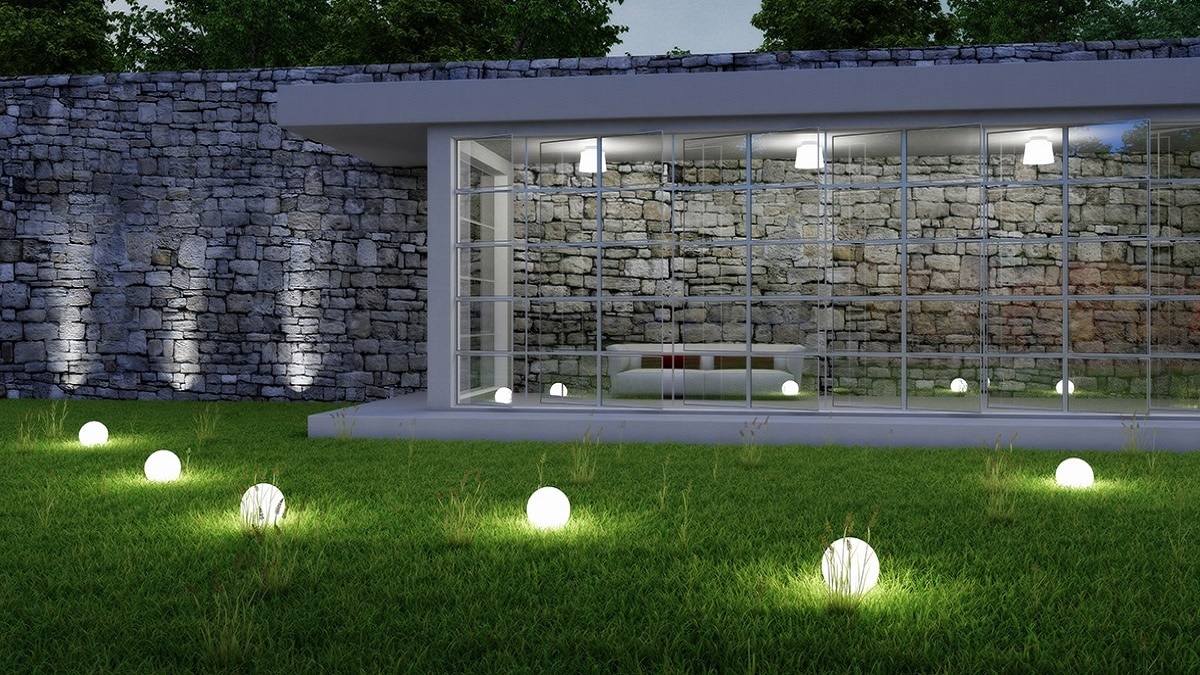

Декоративная подсветка территории

В первом случае источники света устанавливаются по всему саду, украшая различные малые архитектурные формы, водоемы и цветники на даче. Такие уличные фонарики могут излучать заливающий свет различных цветов радуги.

Техническое освещение на территории отвечает за безопасность. Фонари данной группы устанавливаются вдоль садовых дорожек, на входе в дом, во двор. Также светильники могут освещать фасады построек и ограждение, как показано на фото.

Техническая (функциональная) подсветка территории

Какие бывают светильники?

Светильников в современном мире не пересчитать. Для уличного освещения на даче и в частном доме чаще всего используются следующие изделия:

• фонари на столбах;
• настенные фонари;
• подвесные лампы;
• прожекторы;
• светодиодные ленты;
• светильники на коротких ножках.

Какой вариант выбрать, решать Вам. Главное, чтобы он был эффективным и в то же время экономил электроэнергию. Сразу же рекомендуем просмотреть инструкцию по сборке самодельного светодиодного прожектора для дачи:

Способы прокладки кабеля

От главного распределительного щита во дворе должны идти несколько групп проводов. Одна – в дом, вторая – для уличного освещения приусадебного участка, остальные – для электроснабжения садовых построек (гаража, хозблока, бани). От щита к осветительным приборам кабель может прокладываться двумя способами: подземным и воздушным.

Первый вариант более предпочтительный, т.к. в данном случае ландшафтный дизайн дачи не будет испорчен кабелями, проложенными на газоне и вдоль садовых дорожек. К тому же такой способ прокладки безопаснее, т.к. электропроводка будет защищена от механических повреждений.

Воздушный способ применяется там, где он будет более целесообразный: под крышей дома, между высокими столбами и т.д. Его недостаток – склонность к повреждению, а также меньший срок службы. В то же время воздушная прокладка кабеля на даче менее трудоемкая и на порядок дешевле.

Виды опор

Так как большинство уличных светильников устанавливаются на опорах, то о данных конструкциях тоже следует поговорить. На сегодняшний день существуют железобетонные, деревянные, металлические и даже пластиковые фонарные столбы. Материал их изготовления зависит от условий применения и вида светильника.

Помимо этого следует отметить, что опоры уличного освещения могут быть представлены вертикальными столбами, настенными кронштейнами и даже натяжным тросом. Тут, опять-таки, все зависит от того, где и как будет установлен фонарь на даче. Единственное, что хотелось бы порекомендовать: выбирайте опоры с качественным креплениями и герметичным местом прокладки провода. Такие изделия заметно повысят срок службы освещения в саду.

Электромонтажные работы

Итак, с основной информацией разобрались, теперь рассмотрим технологию монтажа уличного освещения своими руками. Инструкция будет представлена с того места, как монтаж электропроводки в доме будет осуществлен, а значит, счетчик и автоматы уже будут стоять.

Шаг 1 — Подготовка

Первым делом необходимо подготовить место под установку опор. Для этого места прокладки провода убираются от садового мусора, подготавливается весь необходимый инструмент и закупаются материалы.

Все что нам нужно из инструментов и материалов, это:

• коловорот;
• штыковая лопата;
• мастерок;
• емкость для размешивания раствора;
• песок;
• цемент;
• чистая вода;
• фанера и деревянные бруски для опалубки.

Все эти материалы необходимы для того, чтобы вырыть траншею и залить фундамент.

Шаг 2 — Расчет элементов проводки

Теперь необходимо сделать расчет уличного освещения — определить точное количество и мощность всех светильников, длину/сечение кабеля, а также мощность автоматических выключателей и УЗО.

О том, как рассчитать сечение кабеля мы говорили. Про расчет мощности мы также подробно рассказывали в статье: монтаж освещения в квартире.

Что касается видов уличных светильников, то рекомендуем отдать предпочтение следующим изделиям:

• подсветка садовых дорожек – фонари на солнечных батареях;
• крыльцо дома – фонари на кронштейнах, установленные с фасадной стороны постройки;
• ограждение – свет от фонарей на столбах;
• в саду – декоративные фонарики на ножках и в виде садовых фигурок.

Шаг 3 — Создание схемы

После определения количества и вида светильников необходимо сделать схему уличного освещения на дачном участке. Для этого лучше всего использовать план дачи, на котором указана площадь двора, все садовые постройки и коммуникации. Все, что нужно – отксерокопировать план и нанести на копию свою схему.

Требования и рекомендации к проектированию схемы наружного освещения своими руками:

• Подземная прокладка кабеля должна осуществляться на глубине 0,7 метров. Причем расстояние от построек должно составлять 0,6 м; от трубопровода – 0,5 м; от параллельно проходящих кабелей – не менее 0,3 м (лучше 0,5 м).
• Воздушная прокладка кабеля должна осуществляться на высоте 6 м от проезжей части и 3 м от садовых дорожек.
• Свет от уличных фонарей не должен «бить» в окна и попадать на территорию соседей (вдруг они будут против).
• Радиусы освещения не должны пересекаться у нескольких светильников, лучше отдалить их немного друг от друга, чтобы зря не переплачивать деньги за электроэнергию.
• Лучше всего применять светодиодные светильники, они более долговечны и не слишком сильно подвергаются вреду окружающей среды. К тому же имеют высокий КПД и световую отдачу.
• Все выключатели света необходимо подключать в защищенных от осадков местах. Если так не получится, защитите изделие на улице пластиковой емкостью.
• Старайтесь использовать медные провода, они не так подвержены механическим повреждениям.
• Обязательно сделайте заземление всех осветительных приборов.

Шаг 4 — Установка опор

Для начала нужно установить опоры уличного освещения. Если они представлены настенными конструкциями – засверливаете в стене отверстия под анкера и крепите опору.

Обращаем Ваше внимание на то, что установку опор необходимо осуществлять, используя строительный уровень. Любой перекос может негативно повлиять на эффективность и долговечность подсветки территории.

Для монтажа вертикальных столбов для фонарей необходимо заливать фундамент. Для этого вырывается колодец (с помощью коловорота), на дно подсыпается песок и тщательно утрамбовывается. Далее устанавливается деревянная опалубка, внутрь которой помещается пластиковая труба (она оставит отверстие для того, чтобы провести подземный кабель к светильнику через фундамент). Торцы трубы заклеиваются, чтобы раствор не попал внутрь. Опалубка заливается бетонным раствором, и пока он не застыл, по центру строго вертикально устанавливается анкер под крепление столба. Когда цемент полностью схватится, можно переходить далее к установке опоры и монтажу светильников уличного освещения.

Шаг 5 — Подключение светильников

Приближаясь к финальной части необходимо установить фонари на столбах, подключить их к электропроводке, а также подключить выключатели света, где это необходимо. Лучше всего соединять провода с помощью клемм, которые обязательно должны изолироваться термоусадочной трубкой либо другими гидроизоляционным изделием. Когда все светильники будут установлены на своих местах, осуществляется контрольная проверка всех соединений, сопротивления нуля с фазой и включение электроэнергии. По идее, все должно получиться и уже к вечеру Вы сможете наслаждаться своей работой. Как Вы видите, сделать уличное освещение своими руками вполне реально и не очень-то сложно.

Нужна ли автоматика?

Автоматический контроль уличного освещения все чаще и чаще применяется в частных домах и на дачных участках. Это не только удобно, но и позволяет значительно экономить электроэнергию. При ручном управлении, как правило, вечером вы включаете свет на улице, а когда просыпаетесь – выключаете. При этом всю ночь фонари используются только для отпугивания недоброжелателей от дачи.

На сегодняшний день популярностью пользуются датчики движения и автоматические фотореле — датчики освещенности. Данные приборы позволяют включать свет при осуществлении движения в радиусе действия датчика, а также при наступлении темного времени суток. Простыми словами, если никто не будет заходить во двор, датчик не сработает. При обнаружении движения свет по всему участку включится. Так Вы можете контролировать безопасность на участке и в то же время экономить электричество. Датчик освещенности включается, когда наступит темное время суток. Опять-таки, очень удобно, ведь если Вы уедете с частного дома, свет будет автоматически включаться и выключаться.

Вот и все, что хотелось рассказать вам о том, как сделать уличное освещение своими руками. Надеемся, предоставленная пошаговая инструкция была для Вас полезной и новой.

Похожие материалы:

Источник

Как сделать уличное освещение своими руками?

Достаточная видимость в темное время суток уже давно стало нормой не только в городской черте, но и для загородного хозяйства. Благодаря внедрению современных технологий и большому ассортименту осветительного и электромонтажного оборудовании наружное освещение приобретает самые невероятные черты, как в плане функциональности, так и в части декоративных качеств.

В связи с довольно большой стоимостью проектирования и дальнейшего монтажа системы многие владельцы интересуются, как сделать уличное освещение своими руками.

Базовые моменты

Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:

• Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения. Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
• Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
• Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.

Виды наружного освещения

За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:

• функциональное – обеспечивает достаточный уровень видимости на дачных участках;

Функциональное уличное освещение

• фасадное – одновременно применяется как для обозначения постройки, так и для улучшения видимости в близлежащей области, клумб, дорожек вместе с фасадом зданий;

Фасадное освещение

• маркировочное – используется для выделения контура какого-либо элемента интерьера: садовых дорожек, ограждения, периметра и т.д.;

Маркировочное освещение

• декоративное – предназначено для украшения приусадебных участков и отдельных деталей: подсветка фонтанов, деревьев.

Декоративное освещение

Типы используемых светильников

Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.

Разнообразие светильников

В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.

Способы прокладки кабеля

На практике наиболее популярными способами размещения кабеля являются:

• под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
• по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
• по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.

Источники питания

В качестве источника питания можно использовать:

• электрическую сеть 220 В;
• пониженное напряжение 12, 24, 42 В и т.д.;
• автономные источники питания (аккумуляторы и солнечные батареи).

Первый вариант наиболее простой с точки зрения реализации, вам достаточно протянуть линию от распределительного щитка к нужному месту. Второй способ является наиболее безопасным, так как даже при повреждении изоляции поражение электротоком не нанесет вреда человеку. Третий способ наиболее экономный, так как в сочетании со светодиодными лампами солнечные батареи дадут бесплатное освещение.

Виды опор

Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.

В некоторых случаях в качестве опор можно использовать декоративные элементы ландшафта – парапеты, деревья, ограждение. Параметры опоры, их количество выбираются в зависимости от веса светильника, кабеля и стрелы провеса по отношению к земле. По материалу опора может выполняться из дерева, металла или пластика.

Пример опор для светильников

Ручное или автоматическое управление освещением

Всего выделяют два способа включения – вручную и при помощи автоматических систем. Ручное управление можно осуществлять с помощью выключателей, рубильников или даже пульта. Автоматическое подразумевает использование фотореле или датчиков движения. И тот, и другой вариант подходит как для основного освещения, так и для декоративной подсветки.

Электромонтажные работы пошагово

После того, как вы определитесь с типом светильников, источником электроэнергии, способом размещения можно переходить к электромонтажным работам. К этому моменту вся проводка в доме уже смонтирована, приборы учета установлены и вам остается осветить садовый участок. Для этого вам нужно выполнить следующую последовательность действий.

Подготовка

На этапе подготовки важно учесть места установки опор, прокладки кабеля по отношению к ландшафтному дизайну. По предполагаемой трассе кабеля расчищается пространство от мусора и сторонних предметов. Подготовьте необходимые инструменты и материалы – для земляных работ лопату, коловорот, отбойный молоток, ведра или другую емкость для удаления лишнего грунта.

Для наружной прокладки декоративного и функционального освещения вам понадобится лестница или другая опора для подъема на высоту. Инструменты для прокладки кабеля по воздуху, опорные элементы, изоляторы или иные фиксаторы.

Расчеты

На этапе расчетов вы должны иметь четкое представление о количестве светильников и их суммарной мощности. Это понадобится для определения сечения жил, следует отметить, что на каждом участке уличного освещения осуществляется своя проводка кабеля, к примеру, ее можно разделить на такие виды:

• подсветка дорожек;

Подсветка дорожек

• освещение фонтана, бассейна или других водоемов;

Подсветка фонтана

• функциональная подсветка, как общей территории, так и отдельных локаций;
• архитектурная подсветка фасада здания;
• декоративное освещение ограждения, забора;
• светодиодная подсветка отдельных элементов украшений (деревьев, садовых статуэток и т.д.).

Подсветка деревьев

Вы можете выбрать далеко не весь приведенный перечень, а только необходимые вам. Далее производится расчет сечения, к примеру, для освещения дорожек вам понадобится 15 светильников, мощность каждого возьмем по 10Вт, соответственно, линия для светодиодных прожекторов должна нормально выдерживать 150Вт. Для освещения придомовой территории используются 4 настенных светильника по 200Вт, соответственно, линия рассчитывается на 800Вт.

После этого подберите наиболее подходящий вариант, лучше чтобы обеспечивался запас сечения по мощности, соотношение подбирается из таблицы:

Таблица: сечение провода, в зависимости от величины нагрузки

К примеру, для мощности 150 Вт (0,15 кВт) более чем достаточно сечения 1,5 мм 2 по меди, такого же сечения хватит и для мощности 800 Вт (0,8) или же 2,5 мм 2 по алюминию. В продаже можно найти марки кабельно-проводниковой продукции и меньшего сечения, но для уличного освещения это нецелесообразно из-за худшей механической прочности.

Создание схемы проекта

Для проектирования схемы подключения уличного освещения довольно удобно пользоваться планом территории с указанием всех построек, расположением пешеходных дорожек, декоративных элементов в дизайне дачи. При проектировании следует руководствоваться такими принципами:

• Если линия будет прокладываться под землей, глубину залегания следует планировать не меньше 0,7 – 0,8 м. В то же время от фундаментов зданий следует отступить не менее 0,6 м, от трубопроводов и других коммуникаций не менее 0,5 м.
• Для воздушной линии уличного освещения следует обустраивать такую стрелу провеса, чтобы от нижней точки провода до проезжей части было не менее 6 м, а в пешеходной зоне не менее 3 м.
• Расположение подсветки фасадов и уличных светильников нужно выбирать таким образом, чтобы поток не попадал в окна, так как он будет мешать спать, и не освещал соседский двор и другое не нужное вам пространство.
• Приборы освещения устанавливаются таким образом, чтобы освещаемые пространства пересекались как можно меньше, это позволит сэкономить на установке светильников.

Установка опор

Опоры могут применяться как для подвешивания проводов уличного освещения, так и для расположения светильников на них. Установка опор осуществляется на заранее заготовленный фундамент. Для фундамента вырабатывается отверстие с размерами более площади прилегания опоры, в нем обустраивается опалубка из плоских досок, фанеры или подобных деталей. В опалубку заливается бетон, для повышения прочности можете добавить в него щебень, граншлак или другие армирующие составляющие.

Закладная арматура и фундамент для опоры

В еще сыром растворе размещается закладная арматура, на которую после можно будет закрепить опору. По центру фундамента обустраивается полое пространство для монтажа проводки при подземной прокладке кабеля.

Установка опор на фундамент выполняется по уровню, допустимый наклон не должен превышать 3°. В противном случае вы получите значительно меньшую эффективность уличного освещения.

Подключение

После завершения монтажных работ, когда вы установили опоры, повесили светильники и проложили линии электроснабжения для уличного освещения можно выполнять подключение всех элементов цепи.

При электрическом соединении важно соблюдать такие требования:

• все точки скрепляются клеммами, болтовыми соединениями или пайкой, ни в коем разе нельзя использовать скрутки;
• каждую готовую цепь желательно проверить мультиметром на целостность (отсутствие обрывов и коротких замыканий) дополнительно можете проверить величину сопротивления и, как следствие, потребляемой мощности;
• сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату на распределительном щитке.

После завершения подключения обязательно убедитесь в работоспособности всего уличного освещения. Если какие-то светильники не загорелись, сначала отключите всю линию, а только потом разбирайте и проверяйте состояние контактов и соединений.

Советы от эксперта

Несколько советов от профессионального электрика помогут вам существенно улучшить систему уличного освещения и избежать элементарных ошибок:

• при проектировании и установке светильников нужно обеспечивать свободный доступ, чтобы можно было легко заменить перегоревшие лампы;
• из существующего разнообразия приборов освещения лучше отдавать предпочтение светодиодным светильникам, они куда экономнее и выгоднее в эксплуатации;
• в качестве проводки желательно использовать кабельно-проводниковую продукцию с медными жилами, она куда лучше выдерживает механическую нагрузку и перепады температур;
• для подводного освещения используются специальные герметичные устройства, обычные светильники моментально выйдут со строя;
• с целью безопасности уличное освещение должно оснащаться защитным заземлением и УЗО;
• выбранные приборы освещения должны соответствовать возложенной на них задаче – для декоративных функций вполне хватит маломощных ламп, а прожектор у входной двери, наоборот, должен обеспечивать максимальную видимость.

Фото идеи

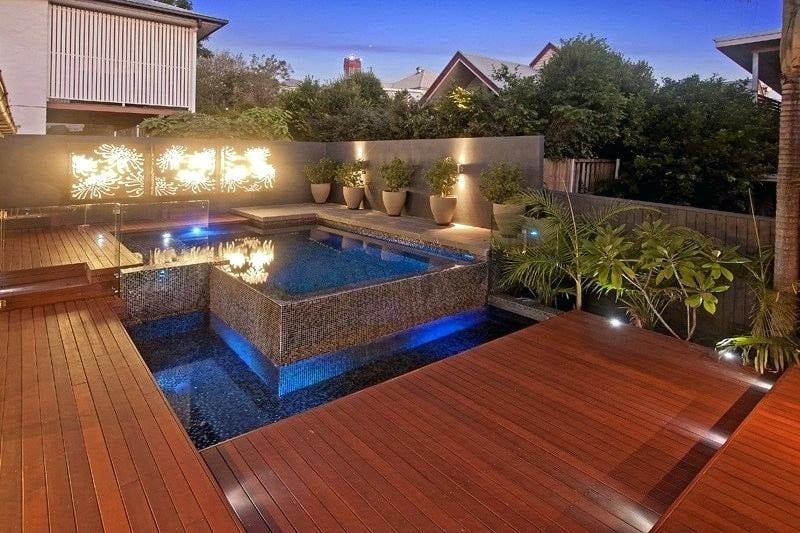

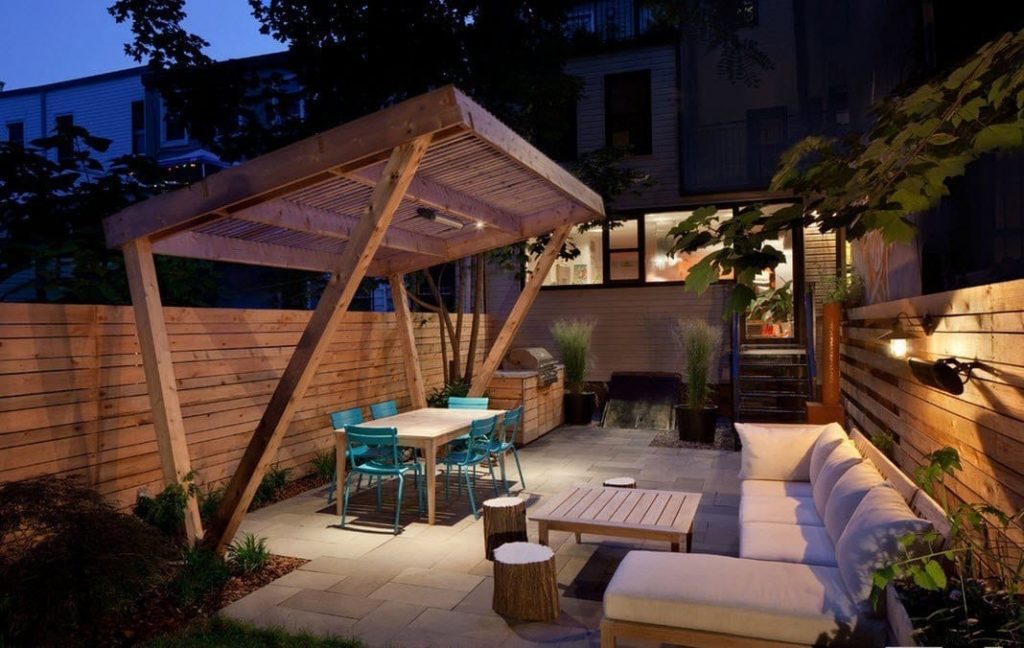

Здесь представлены несколько фото идей для уличного освещения своими руками:

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
