Как проверить, не врет ли лазерный уровень

Лазерный уровень – незаменимый инструмент при проведении ремонта. Но очень важно, чтобы его показания были предельно точными.

Специалисты рекомендуют проверять, не врет ли лазерных уровень каждые три месяца. Особенно важно сделать это после его транспортировки, так как это часто сбивает работу прибора.

Что нужно знать, чтобы проверить уровень?

Уровень, как и любой другой измерительный прибор, имеет определенную погрешность. У лазерного уровня она очень мала, не более 0,2 миллиметра на метр.

Однако, это распространяется только на качественные, профессиональные модели. Имеются в продаже и модели, погрешность которых достигает 0,5-0,8 миллиметров на метр.

Чтобы проверить точность работы лазерного уровня. Потребуется сам уровень и штатив с рычагом управления высотой. Чтобы определить точность измерений, нивелир придется установить недалеко от стены, чтобы иметь возможность наносить на нее метки.

Важно знать, что уровень работает в двух плоскостях, Х и Y. Эти буквы могут быть сразу указаны на корпусе устройства. Если их нет, вы можете обозначить направления сами.

Этапы проверки точности прибора

Проведения замеров включает в себя три момента: проверку луча по горизонтали, вертикали и наклона плоскости.

Для проверки луча Х, или горизонтального, действуют следующим образом:

• Устанавливают уровень на штатив, включают и делают отметку на стене.
• Поворачивают на 180 градусов и снова делают отметку на стене по близости от первой.
• Обе метки нужно расположить на одной линии.
• Если расстояние между метками соответствует заявленной погрешности. Калибровка не требуется.

Вертикальную ось Y можно проверить следующим образом:

• Уровень поворачивают под прямым углом, чтобы вертикальный луч совпадал с направлением стены.
• Отмечают положение для центра проекции.
• Поворачивают уровень на 180 градусов и делают отметку на центре проекции рядом с прошлой меткой.
• Сравнивают разность показаний с точностью прибора.

Чтобы проверить прибор по наклону плоскости, уровень устанавливается в центре комнаты между двумя стенами. На стене делают метку, поворачивают нивелир по вертикальной оси и снова ставят отметку.

После этого нивелир перемещают ближе к стене. При этом расстояние до стену должно составить около полуметра. Отметки делают таким же образом. Важно не перепутать первые замеры со вторыми.

После этого определяется погрешность в первом и втором случае, а затем – разность между ними. Если при первом замере погрешность составила 3 миллиметра, а при втором пять.

То разность этих показаний будет равна двум миллиметрам. Такой показатель соответствует заявленной производителями точности прибора.

Как проверяют самовыравнивающийся лазерный уровень?

Существуют модели нивелиров, снабженные самовыравнивающимся механизмом. В таким моделях следует:

• Провести первый тест на проверку горизонтальной точности.
• Установить уровень в паре-тройке метров от стены и сделать отметку с учетом уровня прохождения луча.
• Повернуть уровень вправо вокруг оси, чтобы луч левым краем подошел к метке.
• Подвести к метке правый край луча.

Если луч все еще остается на метке, то уровень не врет.

А вы знаете как проверить, не врет ли лазерный уровень? Поделитесь своим опытом в комментариях.

Источник

Как проверить погрешность лазерного нивелира

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b 1 и b 2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 — 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 — 10 метров. Тут также следует помнить, как правильно считается погрешность.

Проверка прямолинейности горизонтального луча лазерного уровня

Устанавливаем лазерный нивелир на расстоянии приблизительно 5 метров от стены и отмечаем точку на пересечении вертикального и горизонтального луча.

Не меняя местоположения лазерного уровня, поворачиваем его на 2,5 метра вправо (то есть смещаем вертикальную линию от отмеченной точки примерно на 2,5 метра в сторону) и смотрим левый хвост горизонтального луча, если луч находиться относительно нашей точки в пределах погрешности, то лазерный нивелир настроен правильно.

Повторяем то же самое действие, только прибор поворачиваем влево на 2,5 метра и проверяем правый хвост. Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

У лазерных нивелиров с конусными призмами по типу Fukuda MW-93T-3GJ смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Выявляем угол 90 градусов у нивелира с конусными призмами

Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами

Какая погрешность у того или иного лазерного уровня смотрите в подробных обзорах нивелиров.

Рекомендуемые обзоры и статьи

Регулировка лазерного уровня ADA 2D Basic Level

Настройка лазерного уровня Firecore F112R

Калибровка лазерного уровня Firecore 3D 93T

Источник

как проверить лазерный уровень!?

Для того что-бы проверить лазерный уровень на корректность настройки проецируемых опорных плоскостей, потребуется пару минут перед началом работ.

Лазеные уровни бывают разных видов, комплектаций и характеристик, но всех их объединяет одно — это построение опорных плоскостей. Ниже мы приведем пример настройки самых распространенный лазерных уровней 3D 12(16) лучей и 5-и лучевых лазерных уровней.

ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ ПЕРЕД ПРИМЕНЕНИЕМ

В первую очередь нужно проверить погрешность вертикальных лучей. В качестве эталона вертикали используйте отвес(нить с привязанным снизу грузилом). Для этого ставим лазерный уровень в центре комнаты, а отвес привязываем как можно выше к потолку.

Установите прибор на расстоянии порядка 1,5 м от отвеса (см. рис. А1).

1. Разблокируйте компенсатор, включите вертикальный излучатель, совместите ось вертикальной лазерной линии с нижней точкой отвеса.

1. Если отклонение оси вертикальной линии от подвеса превышает 0,2 мм на 1 м длины подвеса (например, для отвеса длиной 2,5 м – максимальное отклонение не должно превышать 0,5 мм) – обратитесь в сервисный центр.

Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

Рис. А1 – проверка вертикального луча лазерного уровня.

Для проверки лучше использовать светлую нить. На рисунке отклонение луча показано утрировано, для понимания. На самом деле отклонение на 1мм на длину всего подвеса — весьма плохой показатель.

ПРОВЕРКА ГОРИЗОНТАЛИ ЛАЗЕРНОГО УРОВНЯ

Для проверки необходимы 2 параллельные вертикальные стены расположенные друг напротив друга на расстоянии 5 м.

1. Установите прибор максимально близко к одной из стен (см. рис.A2). Включите вертикальный и горизонтальный излучатели, разблокируйте компенсатор. Разверните прибор излучателями в сторону ближней стены, чтобы пересечение лазерных линий на стене располагалось напротив прибора. Отметьте положение точки пересечения лазерных линий метка А1. На дальней стене напротив прибора отметьте точку B1.

1. Поверните прибор на 90°, измерьте отклонение оси луча от отметки В1 (см. рис.B). Если отклонение превышает 1 мм – обратитесь в сервисный центр.

1. Повторите пункт 2 еще 2 раза, поворачивая прибор в одном направлении.

1. Перенесите прибор к противоположной стене, отметьте пересечение лазерных линий меткой В2 (метки В1, В2 должны находиться на одной вертикали) (см. рис.C).

1. Поверните прибор на 180° и отметьте на противоположной стене пересечение лазерных линий меткой A2 (метки A1, A2 должны находиться на одной вертикали) (см. рис.D).

1. Измерьте расстояния dA, dB между метками А1, А2 и В1, В2 соответственно (см. рис. D). Если разница между значениями dA, dB превышает 2 мм – обратитесь в сервисный центр.

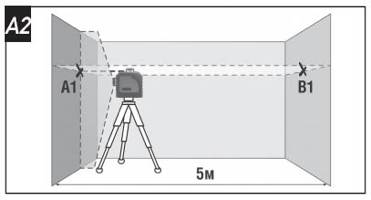

Рис. А2 – проверка горизонтального луча лазерного уровня.

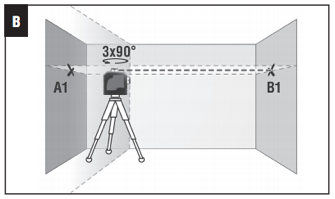

Рис. В — проверка горизонтального луча лазерного уровня.

Рис. С — проверка горизонтального луча лазерного уровня.

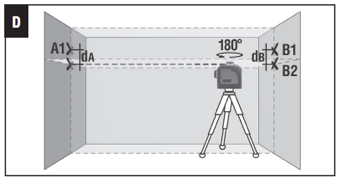

Рис. D — проверка горизонтального луча лазерного уровня.

ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ С 5-Ю ЛУЧАМИ

Принципиальных отличий от настройки лазерного уровня с 12 лучами ни чем не отличяется.

В первую очередь нужно проверить погрешность вертикальных лучей. Для этого ставим лазерный уровень в центре комнаты, а подвес (нить с привязанным снизу грузилом) привязываем как можно выше к потолку. Включив один из или единственный вертикальный луч лазера, поворачиваем плавно луч в направлении подвеса. Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

Для проверки лучше использовать светлую нить. На рисунке отклонение луча показано утрировано, для понимания. На самом деле отклонение на 1мм на длину всего подвеса — весьма плохой показатель.

Если прибор благополучно прошел проверку вертикали, следует проверить горизонталь.

Для этого понадобиться горизонтальная плоскость, от которой мы будем отталкиваться. Это может быть нить/линия, размеченная по уровню. Длина такой плоскости желательно 2м и более. После того как вы нашли базовую горизонтальную плоскость, следует включить горизонтальный луч лазерного уровня и с помощью штатива (трипода) навестись на базовую плоскость. Принцип такой же, как и для вертикали.

Лазерная линия должна касаться размеченной базовой плоскости сразу и полностью, но не равномерно, начиная с любого из концов. Следующий эксперимент точнее покажет погрешность горизонтального луча относительно горизонтали. Для этого помечаем точку-конец любой стороны из сегмента горизонтального луча. Поворачиваем, что бы точка противоположного конца совпала по горизонтали. Измерим разность линейкой между точками.

Хорошее значение такой разности — меньше миллиметра. Эксперимент следует проводить на расстоянии от стены метрах 3-5.
