Каретка-толкатель для циркулярной пилы своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Одним из самых необходимых и распространенных станков в столярной мастерской является циркулярная пила. А для точной и безопасной работы на ней требуются различные приспособления.

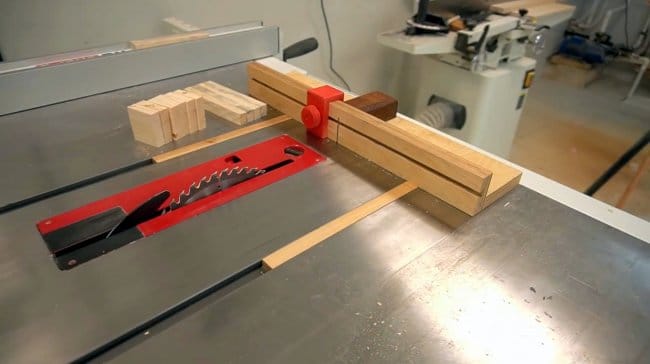

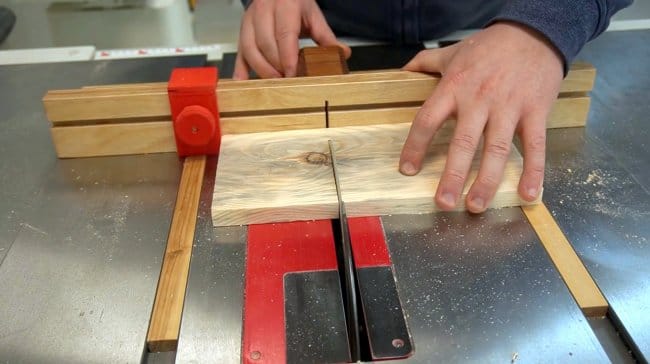

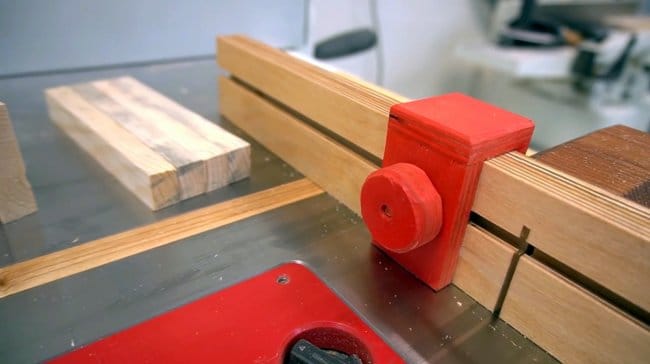

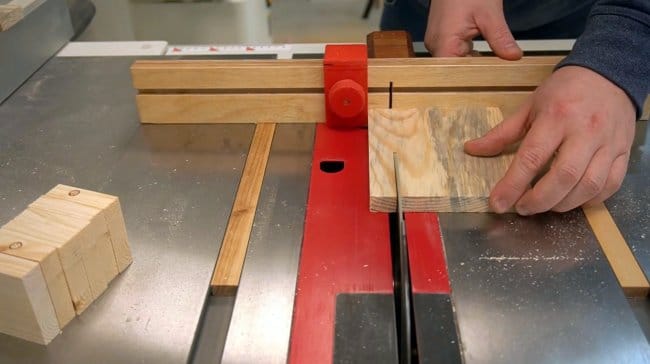

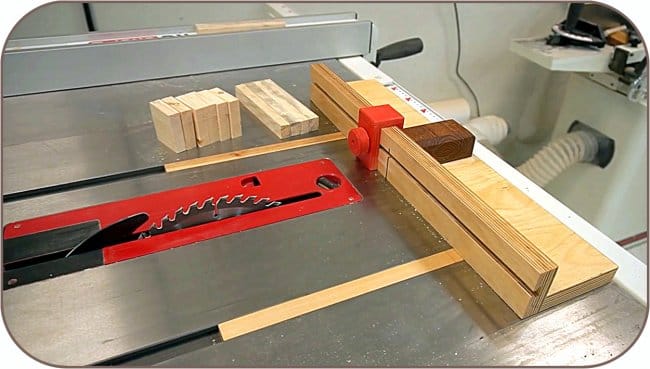

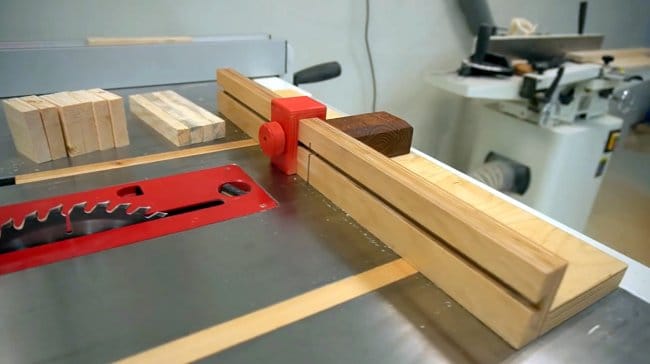

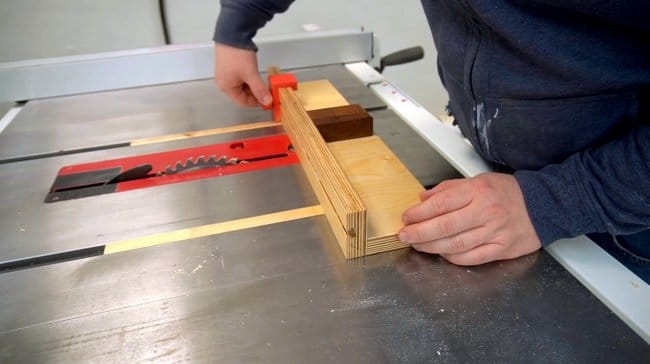

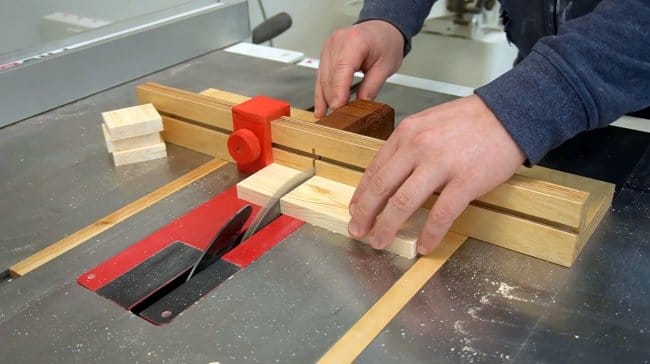

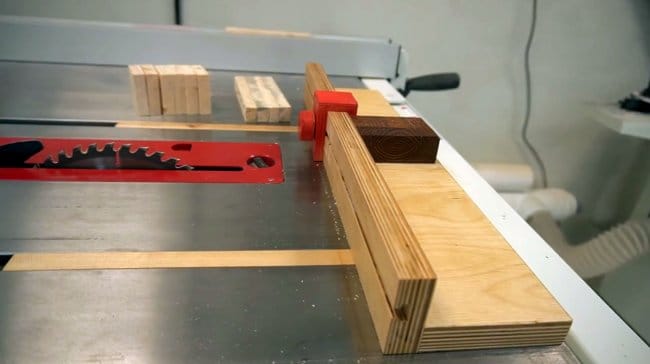

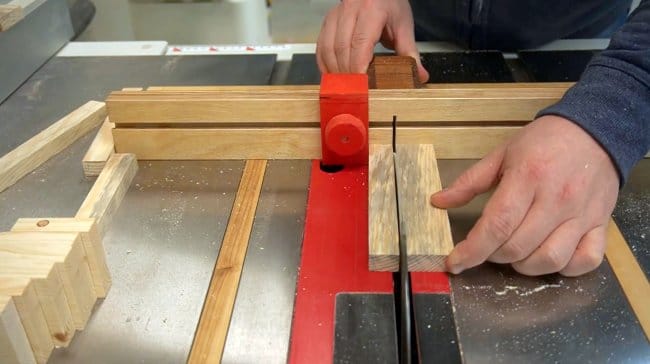

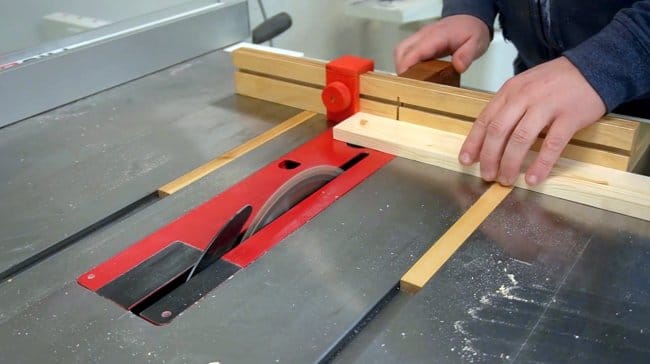

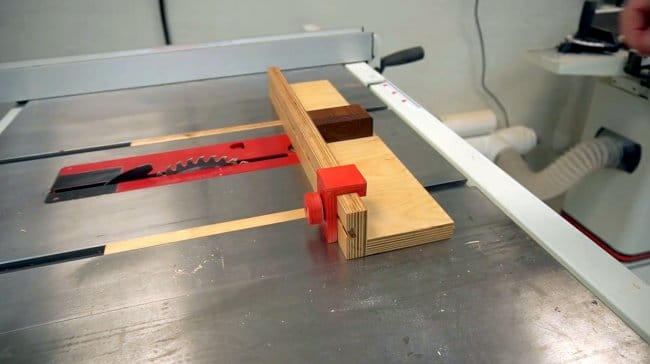

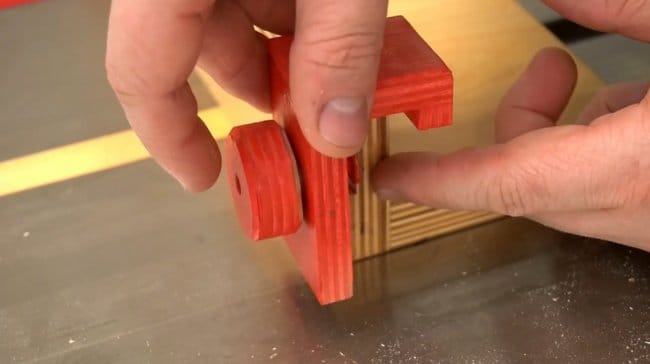

В данной статье Иван, автор YouTube канала «Crazy Workshop», расскажет Вам как можно сделать каретку-толкатель со стопорным блоком. С ее помощью удобно торцевать и нарезать заготовки в заданный размер под прямым углом.

Данный проект весьма прост в изготовлении, и большая его часть выполнима на той же циркулярной пиле.

Материалы , необходимые для самоделки.
— Толстая листовая фанера, доска
— Т-болты , гайки М6
— Бакелитовые барашковые гайки

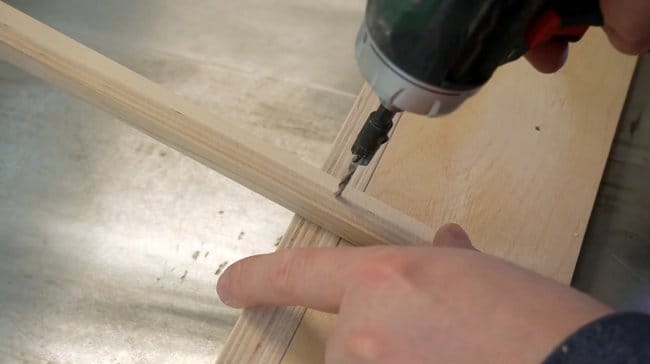

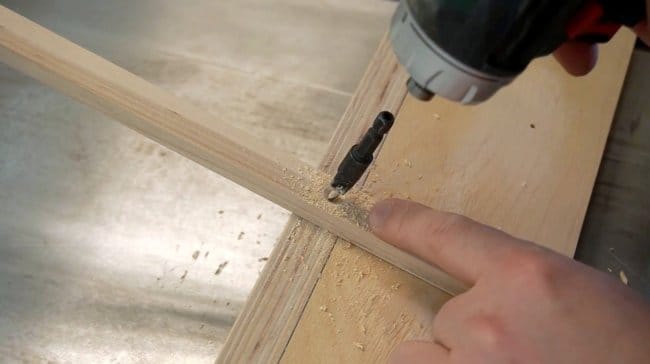

— Саморезы по дереву с потайной головкой

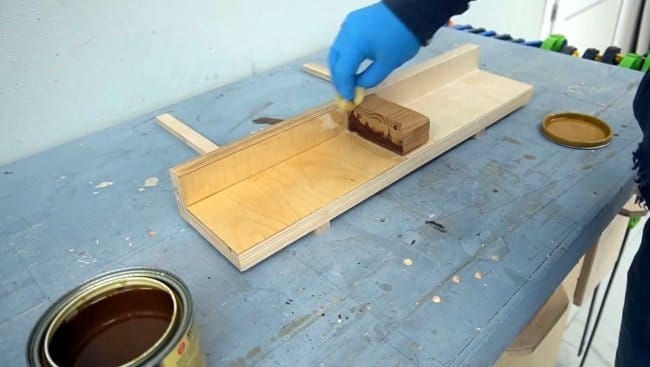

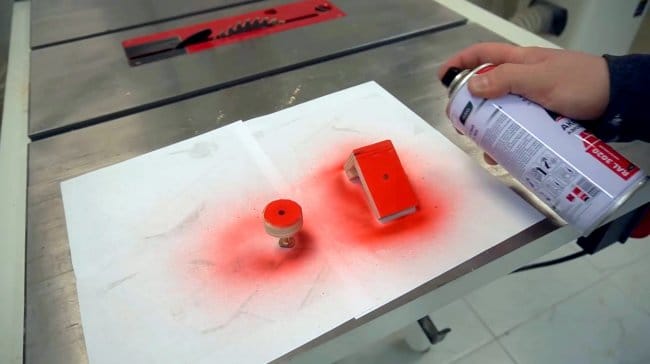

— Абразивная губка, столярный клей, двухкомпонентный секундный клей, аэрозольная краска, льняное масло.

Процесс изготовления.

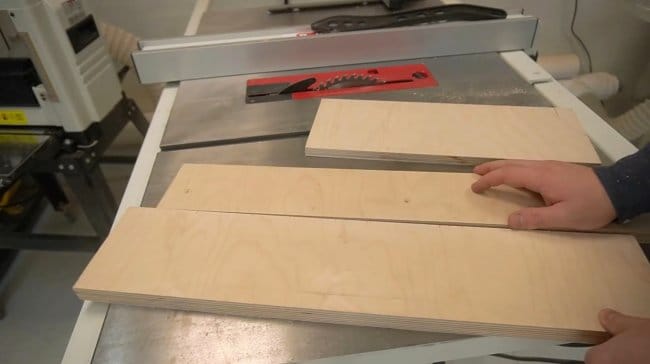

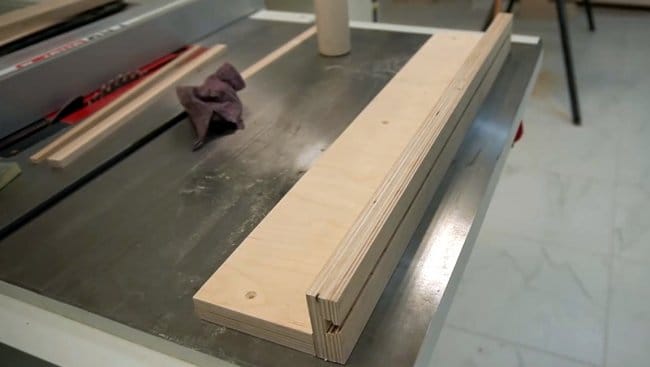

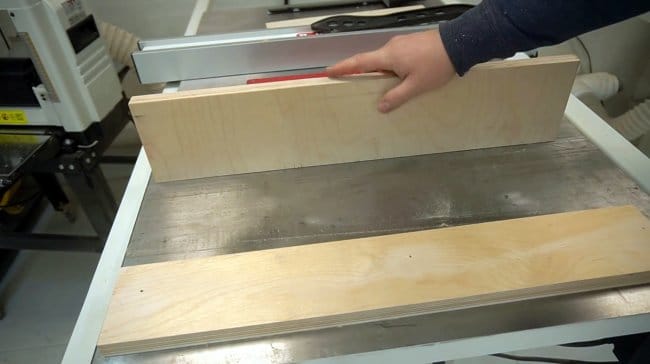

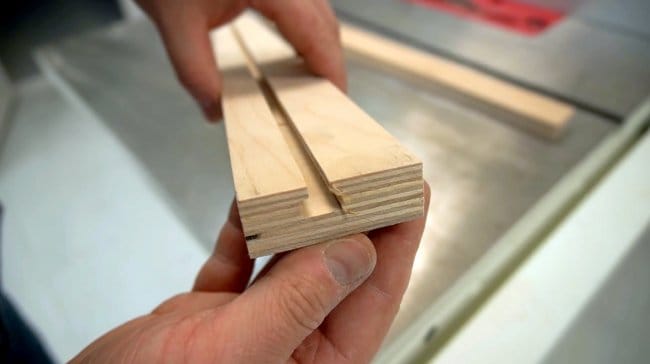

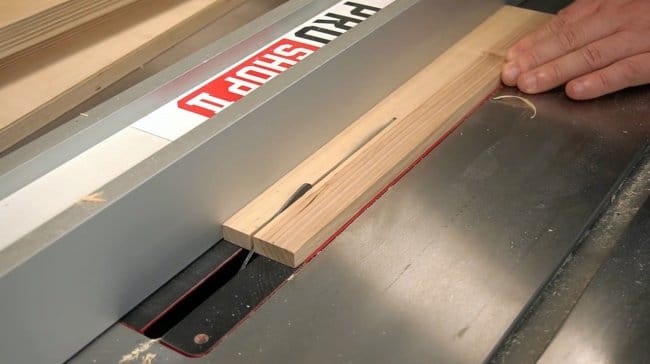

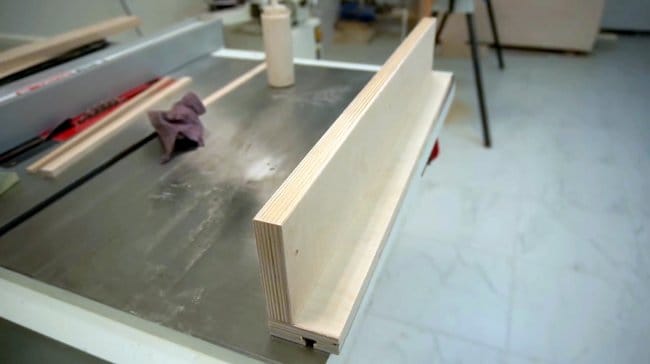

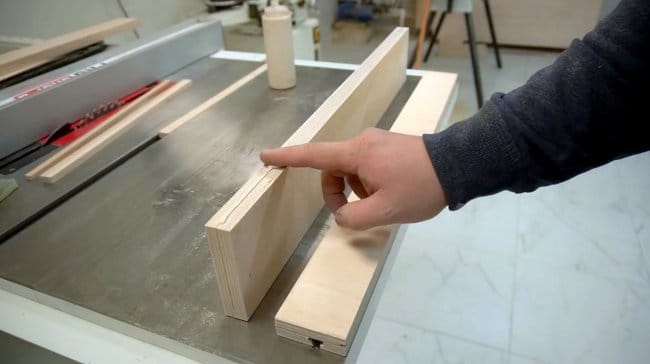

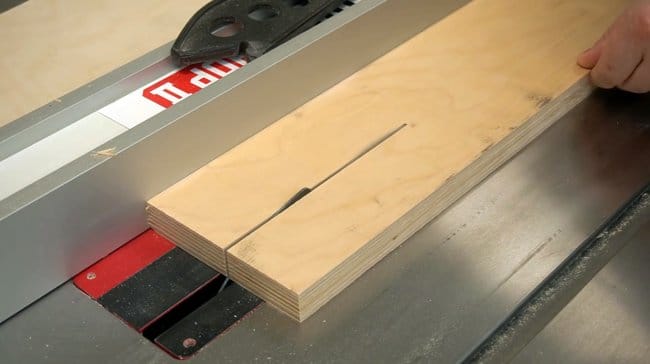

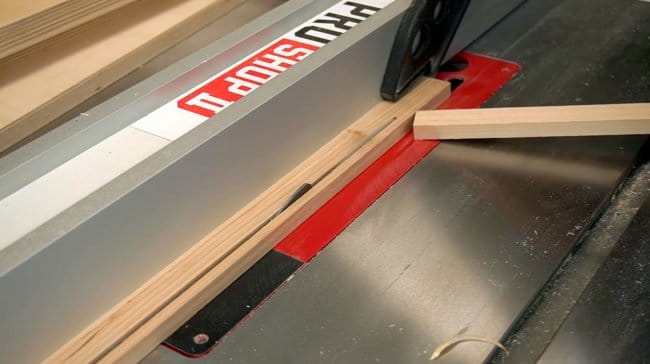

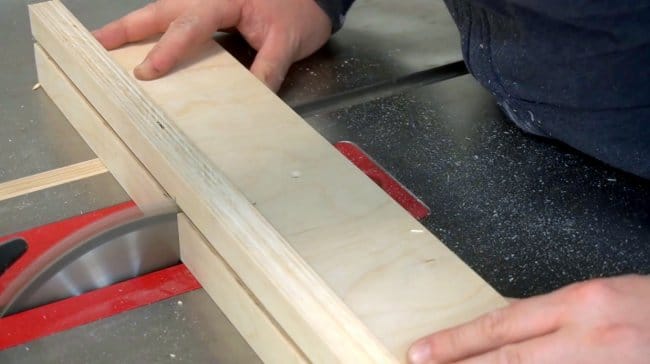

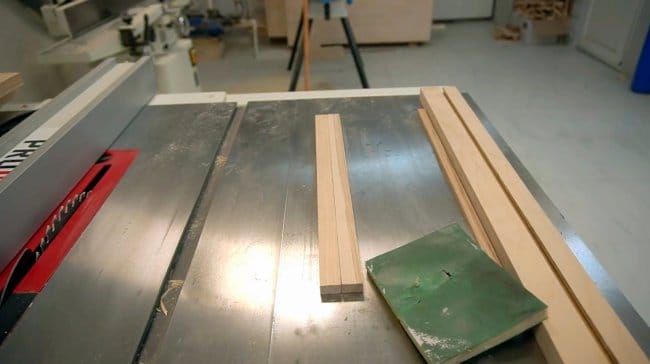

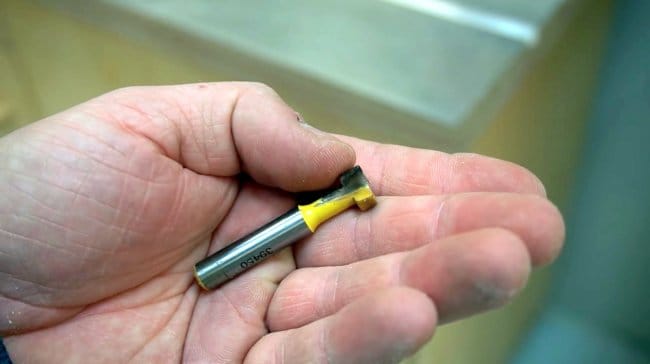

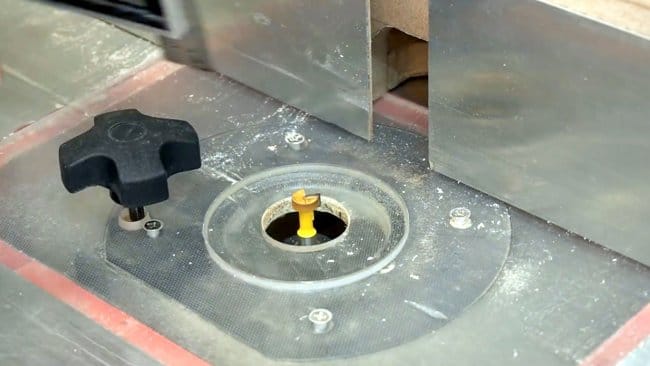

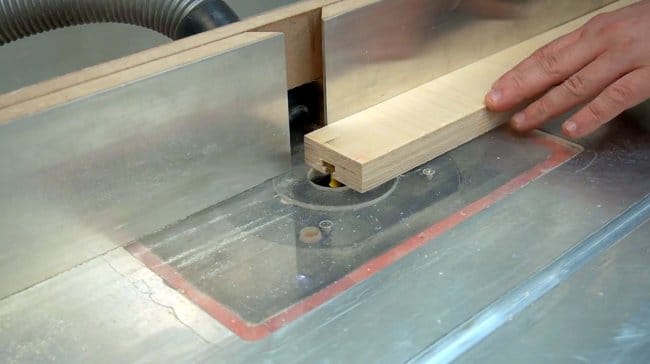

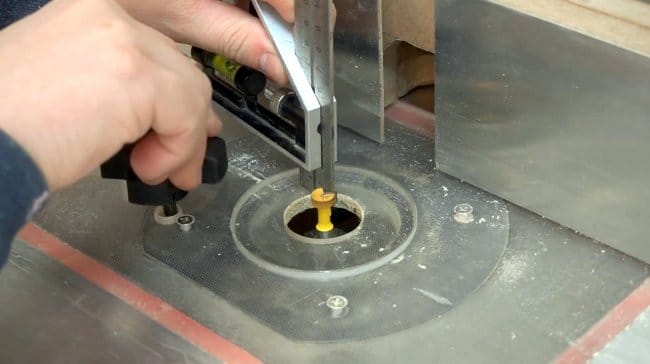

Итак, основным материалом для упора каретки послужит листовая фанера толщиной от 20 мм. Для него потребуются две полосы одинаковой длины.

Ширина полосы основания может подбираться на Ваше усмотрение, но при этом должна быть больше половины выступающей части пильного диска.

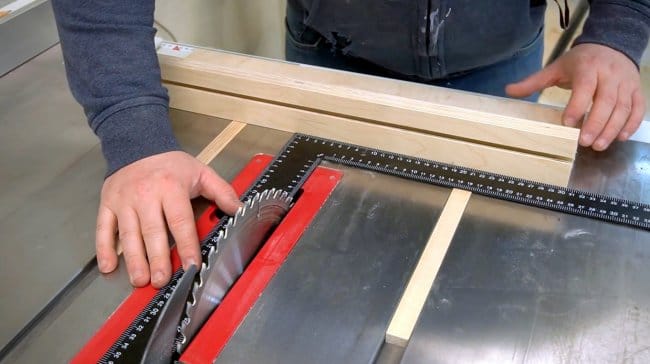

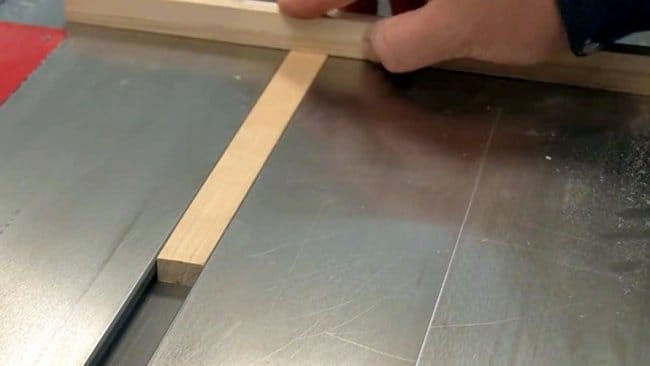

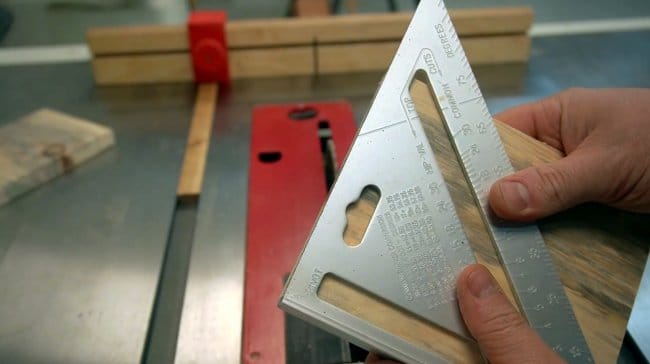

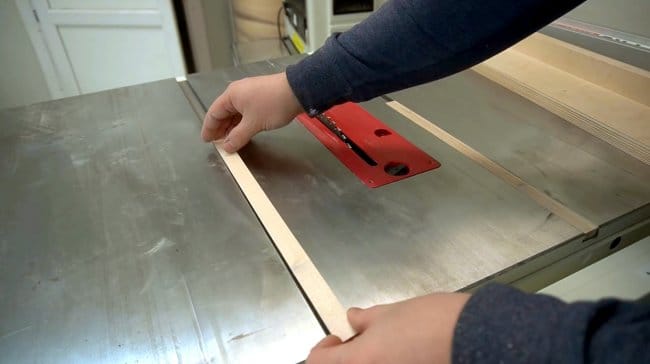

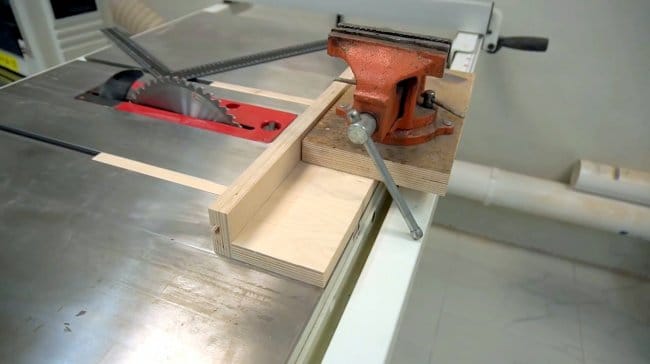

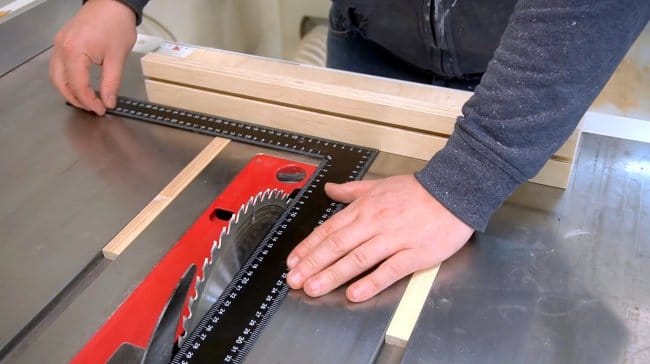

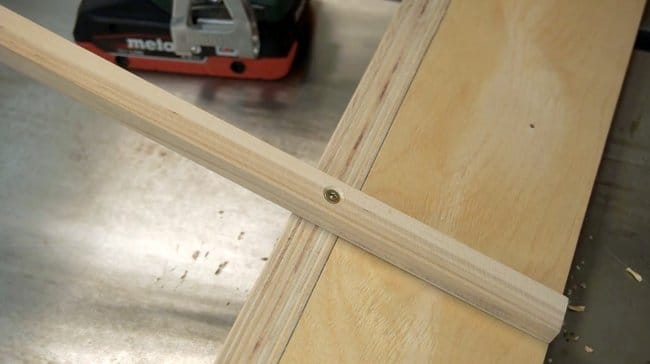

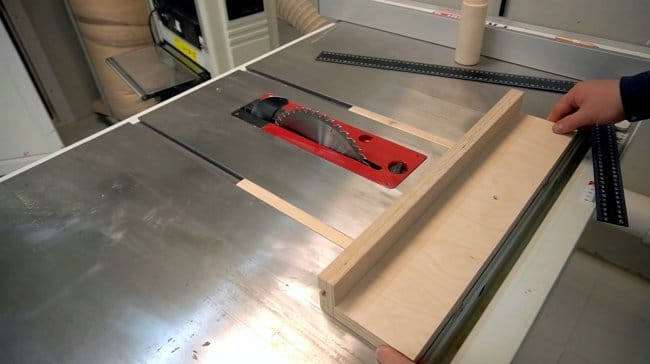

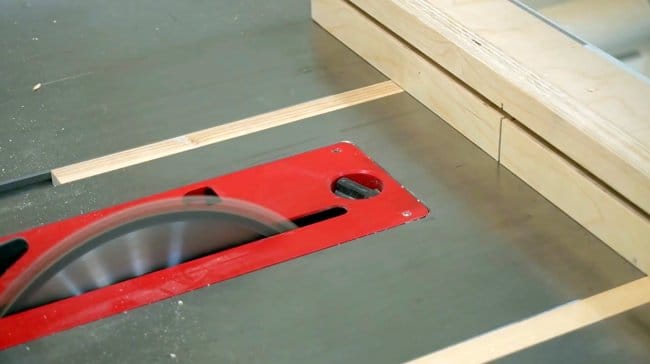

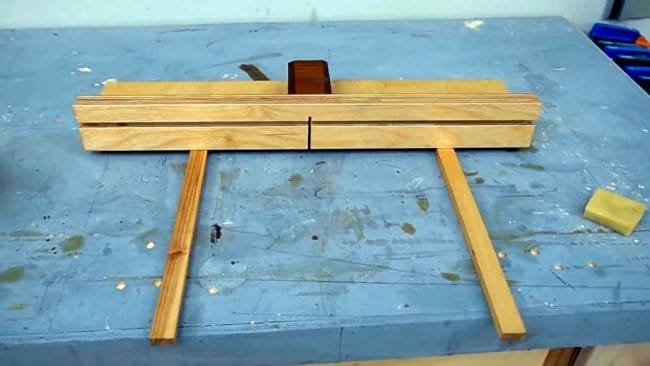

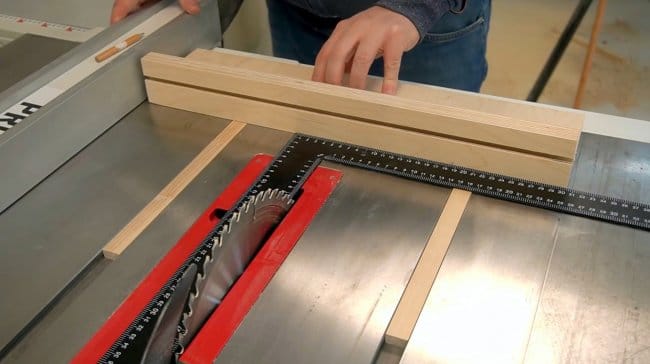

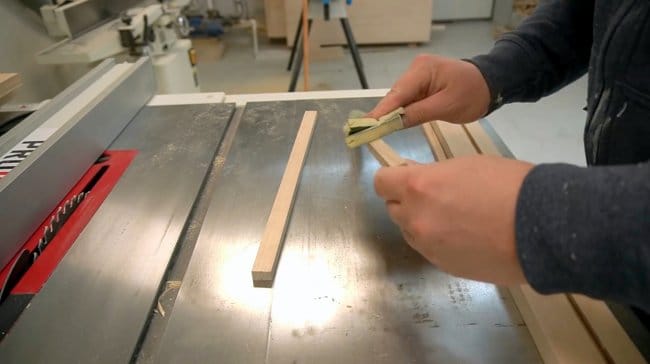

Выравнивание каретки относительно направляющих мастер осуществляет с помощью большого угольника, упирая его в пильный диск и каретку.

Эта операция выполняется с двух сторон пильного диска на максимальном его вылете. Причем линейка угольника должна полностью упереться не в зубья, а его тело диска.

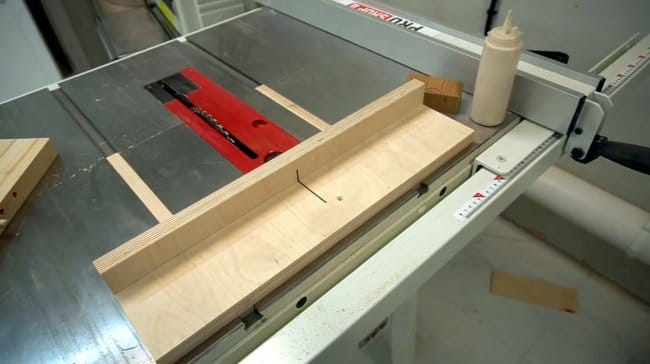

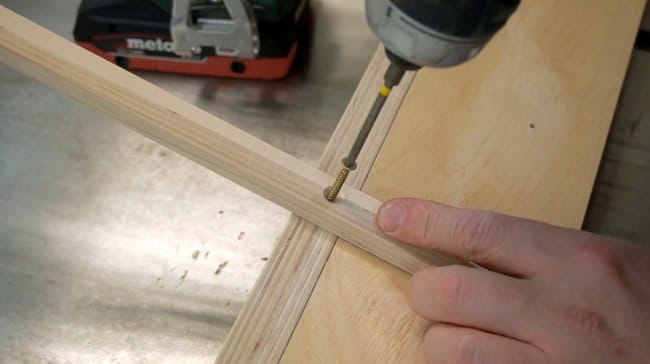

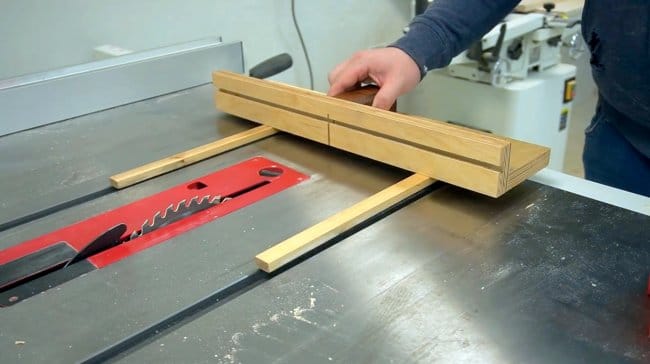

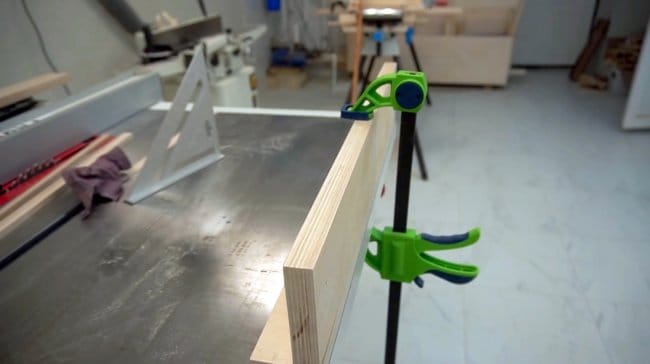

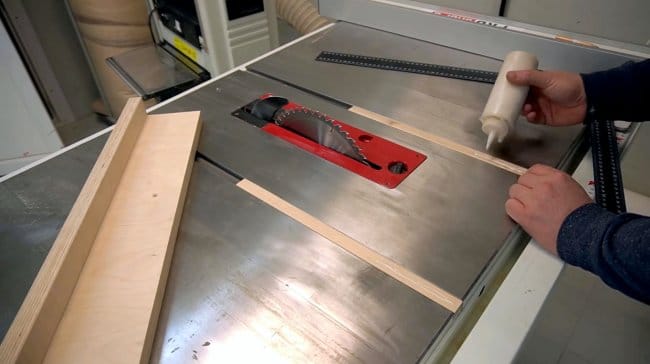

На время склеивания каретка прижимается к направляющим тяжелым грузом.

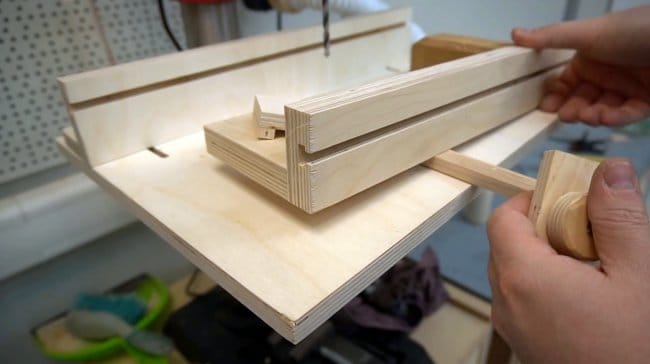

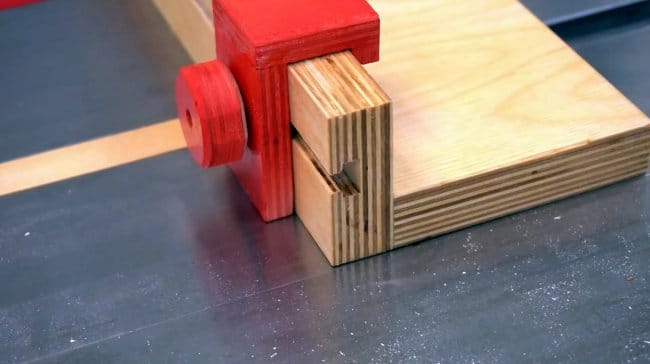

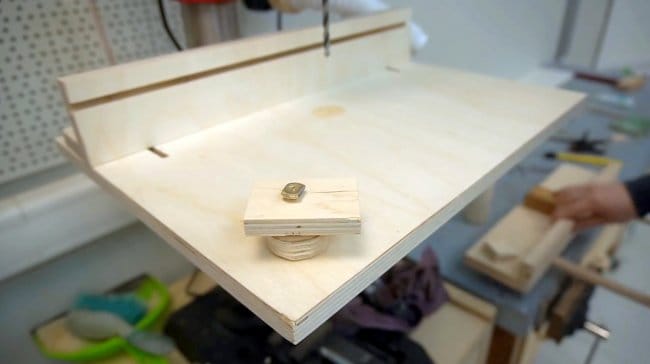

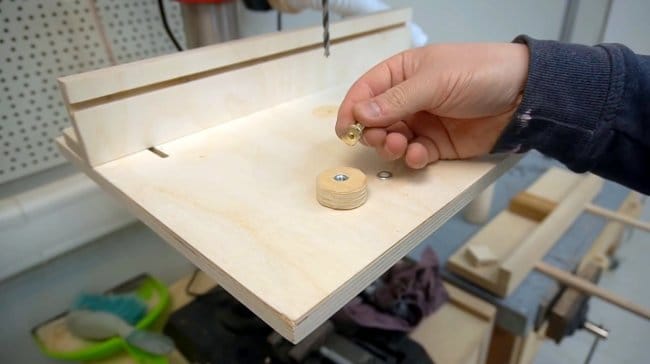

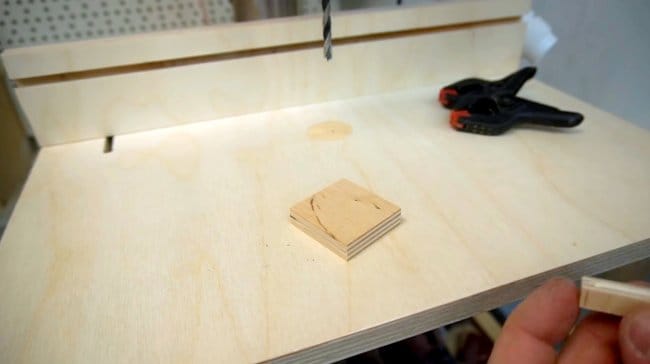

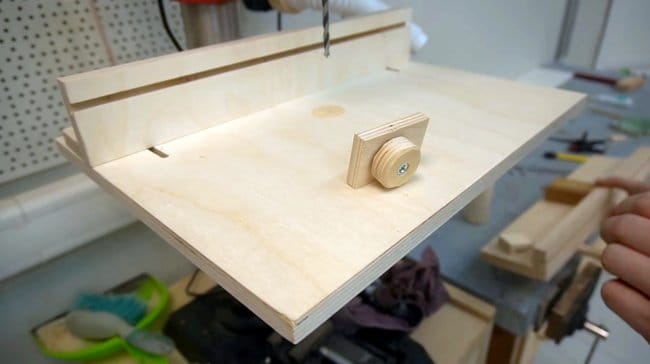

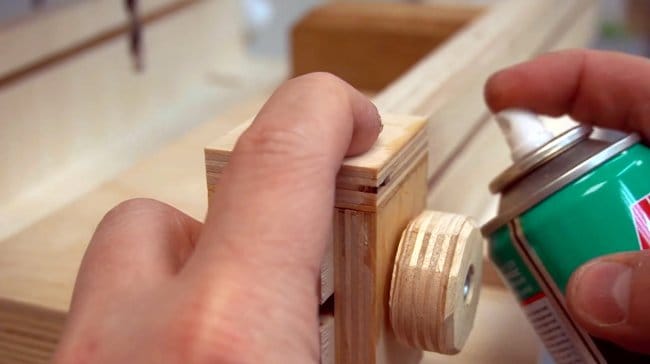

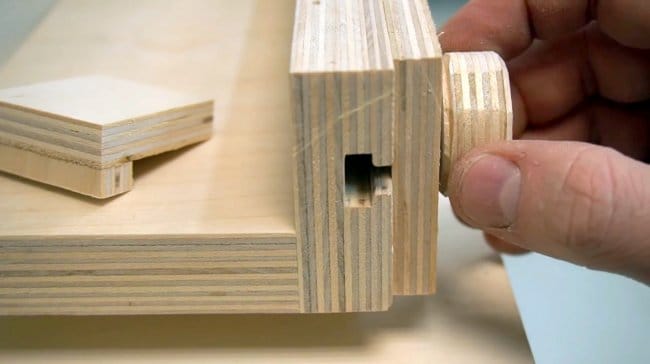

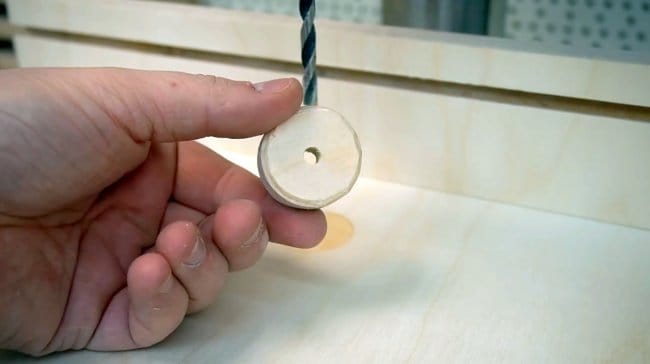

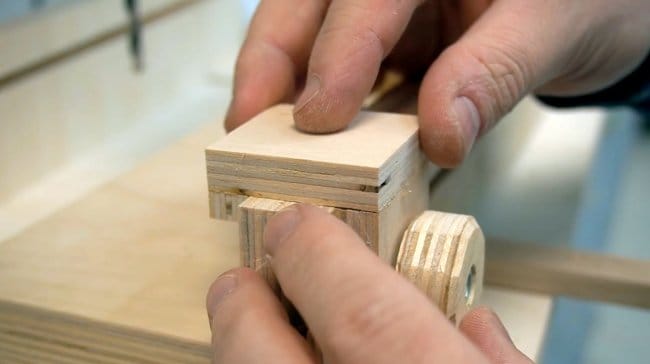

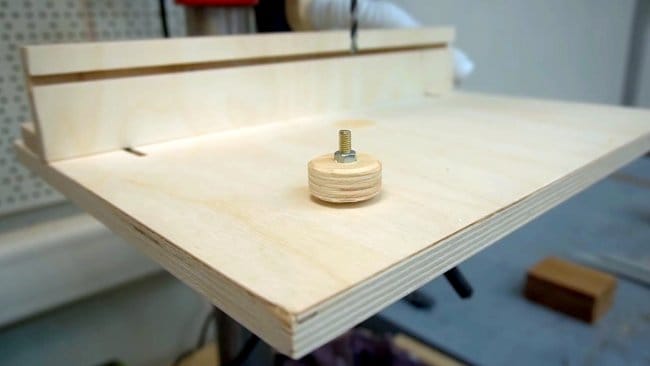

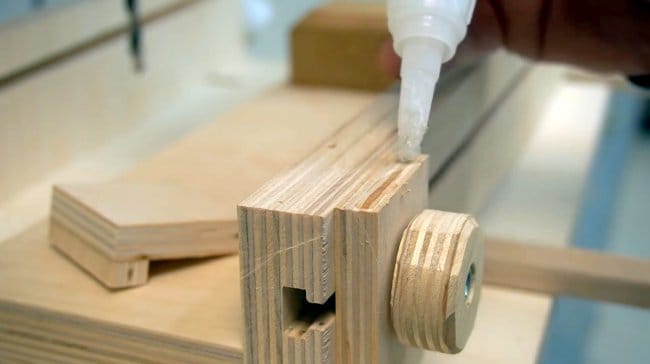

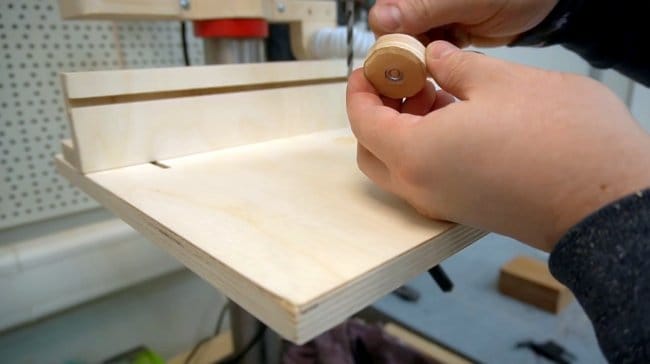

Барашковые гайки можно приобрести, либо сделать самостоятельно. Для чего автор вырезал с помощью коронки диск из фанеры.

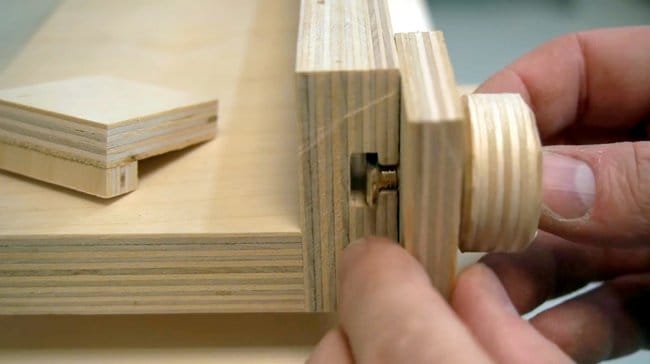

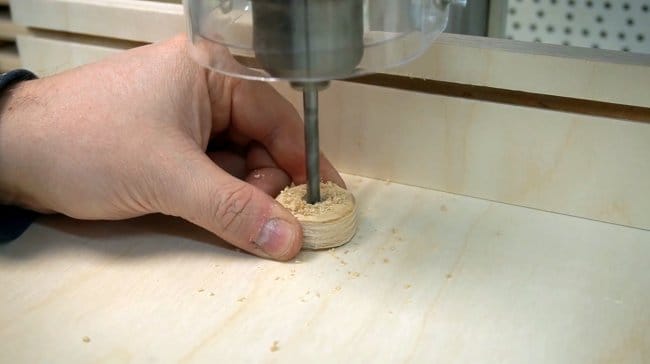

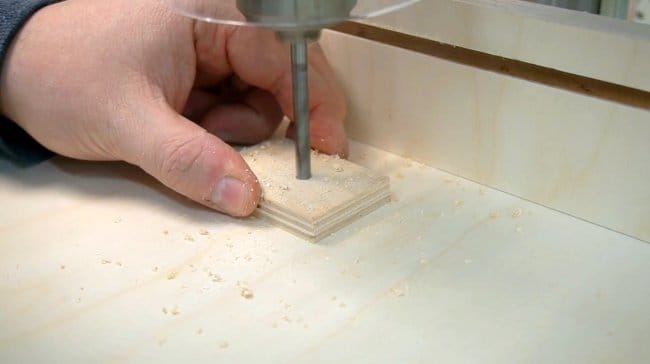

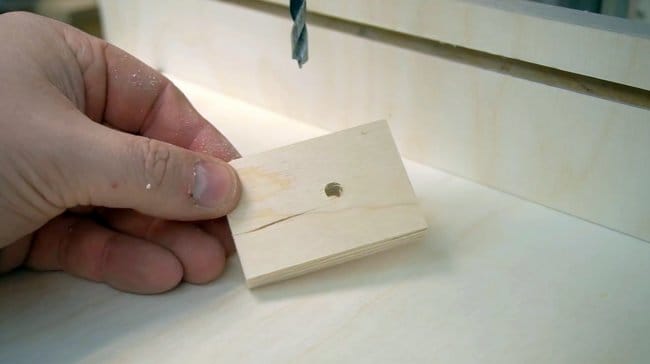

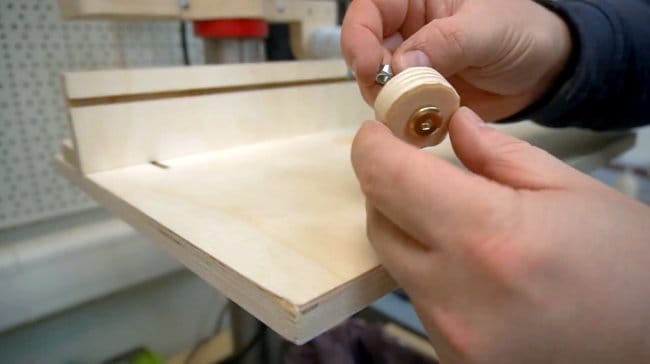

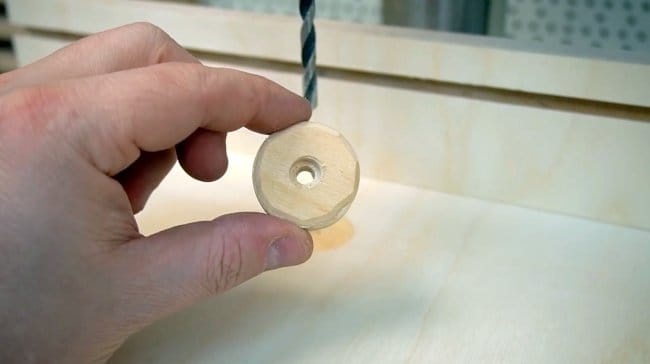

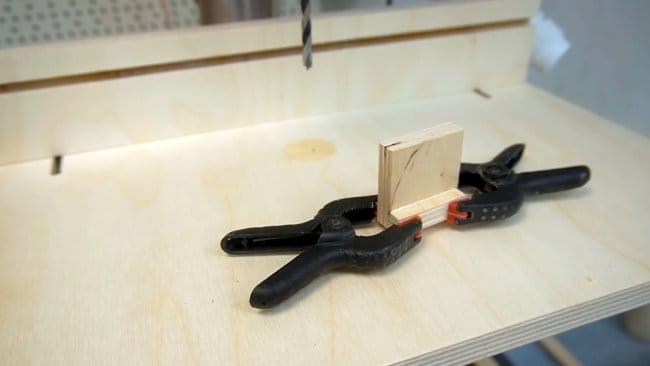

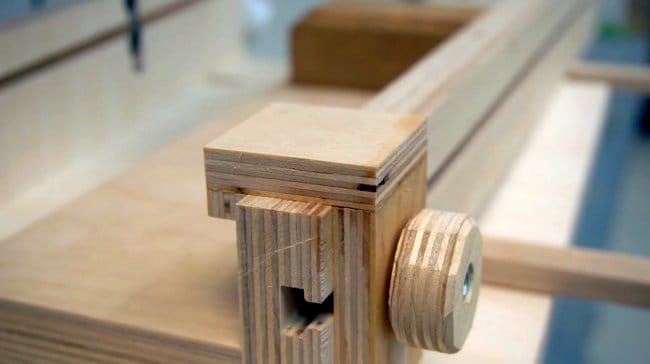

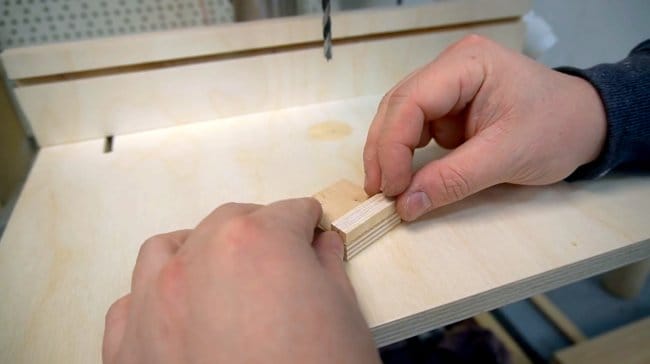

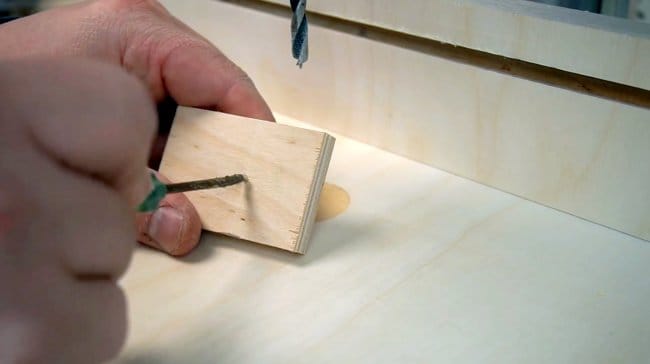

В центре диска высверливается глухое 10-мм посадочное отверстие для гайки М6, а затем делается сквозное, диаметром 6 мм.

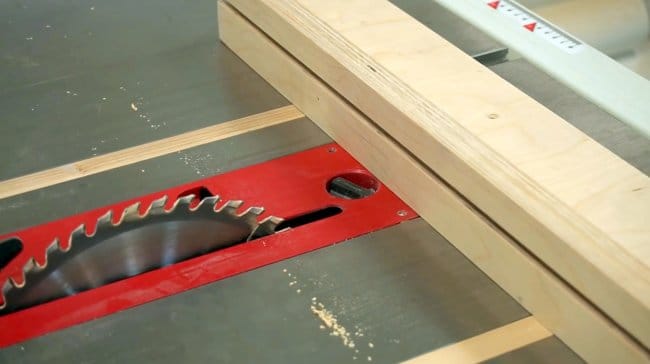

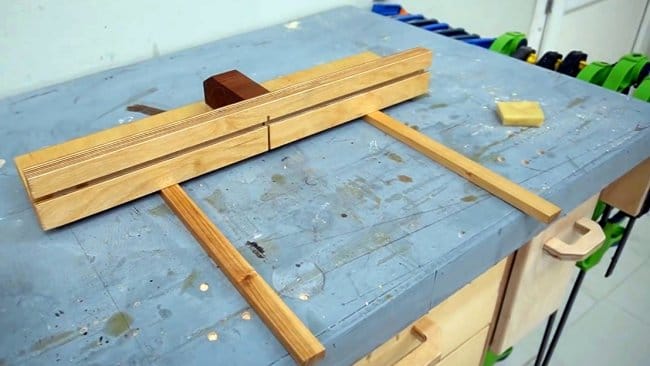

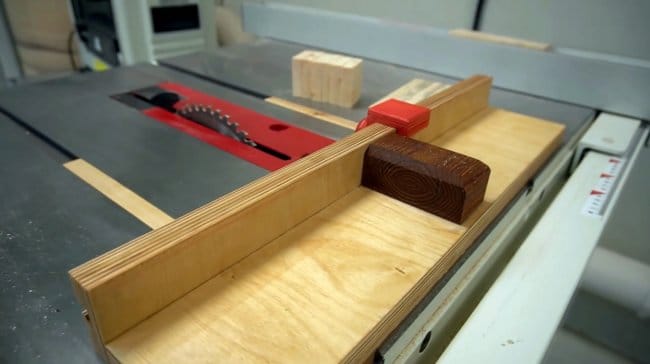

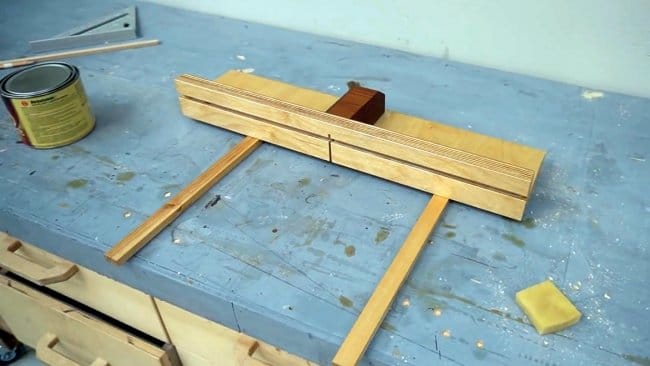

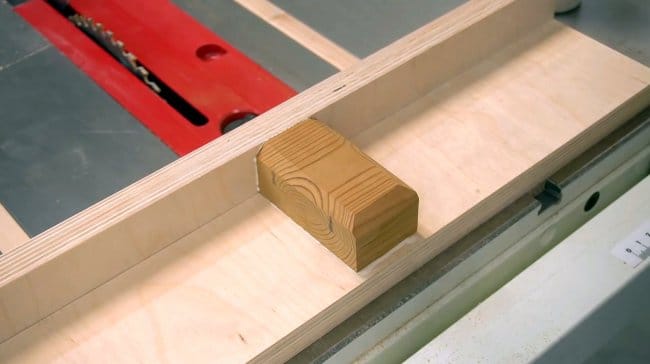

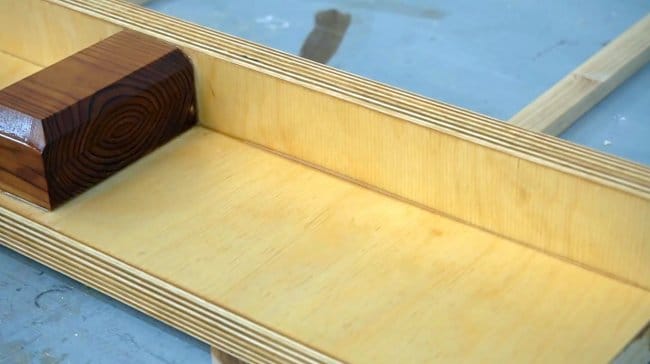

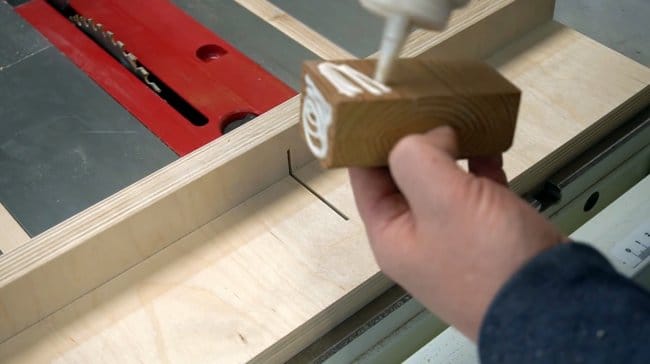

Так как пильный диск будет «выглядывать» с обратной стороны каретки, мастер решил сделать защитную накладку. Он просто приклеивает в этом месте небольшой деревянный блок.

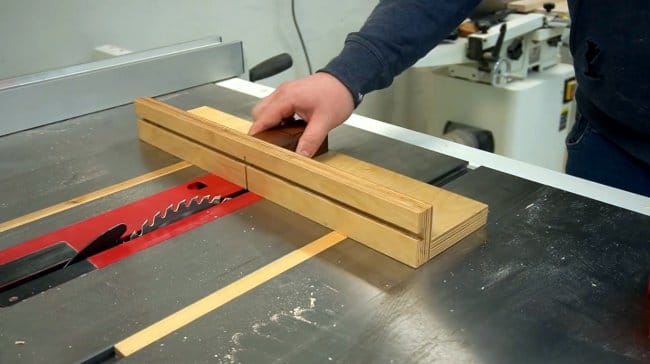

Кроме защитной функции, этот элемент будет удобно использовать в качестве рукоятки, поэтому нужно заранее позаботиться о его форме.
После застывания клея нужно сформировать в нем прорезь.

Благодарю автора за простое, но полезное приспособление для циркулярной пилы!

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.

Источник

Безопасный толкатель для циркулярной пилы

Есть два ключевых момента, связанных с конструкцией этого приспособления – центральный упор и зеленая пылеустойчивая резина. Она лучше цепляется за доску, чем традиционная. Центральный упор, который настраивается и позволяет контролировать заготовку по обе стороны пропила. В этом и есть секрет.

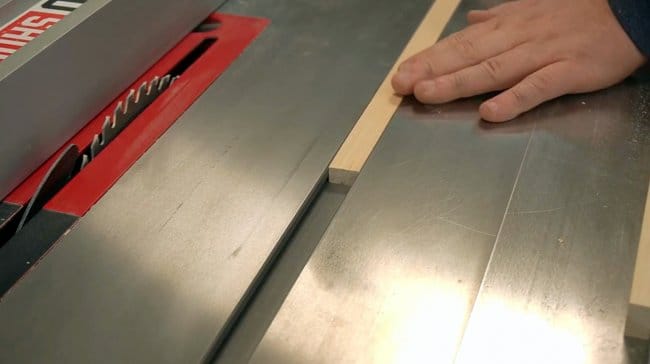

Как видите, центральный упор двигается, что позволяет ему контролировать доску по по обе стороны пропила, что предотвращает удар, когда она вылетает и ударяет по нам. Сегодня я покажу, как напилить на одну четвертую дюйма заготовки. Это просто демонстрация возможностей, а устройство работает хорошо и для больших деталей.

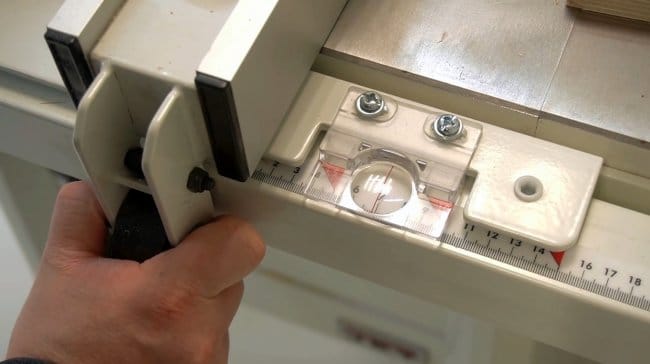

Работать на этом упоре совсем легко научиться. Имеются три настройки. Первая настройка состоит в том, что он двигается вправо и влево. Для того, чтобы настроить на 1/4 дюймовый пропил, не нужны линейки. Нужно подвинуть упор на одну четверть дюйма, поставить сверху толкатель и подвинуть поближе к пиле. Если вы поняли, как это делается, уже освоили первый принцип. Когда мы работаем с широкими досками, больше ничего и не надо настраивать.

Если мы будем работать с более узкими заготовками, то толкатель будет немного гуляться. Для этого нам нужно вторая настройка. Это черная площадка, мы ее опустим до уровня стола. Таким образом она будет удерживать устройство в горизонтальной плоскости. Если вы это поняли, то вы освоили второй принцип. Как известно, даже не пальцы чаще всего получают травмы, а именно туловище, когда происходит удар по доске и она летит и ударяется в живот.

Наконец третья настройка безопасного толкателя, это так называемая прижимная гребенка. С одной стороны имеется уступ, с другой стороны она гладкая. Это прижимная пластина позволяет контролировать материал с 5-6 возможных сторон. Мы будем прижимать сверху, сбоку, к параллельному упору, сзади. Единственное направление, куда заготовка может улететь, это только вперед. Конечно этого не произойдет. Давайте я покажу, как это делается.

Я напомню, что мы контролируем заготовку с 2 сторон за счет того, что там есть узкий пропил и широкий. Поэтому мы можем протолкнуть дерево по обе стороны пропила на 10 сантиметров от вращающейся пилы. А так как у нас заготовка находится на расстоянии 10 сантиметров выше пилы, мы можем при работающей пиле протянуть руку и взять дерево.

Далее показано, как это делается при работе с безопасным столярным толкателем. А именно, как сделать из широкой планки 2 узкие. Для этого нам понадобится перенастроить толкатель, надо будет отвинтить две гайки и опустить горизонтальный упор. Также нам понадобится перенастроить прижимную гребенку и завинтить обратно эти гайки. Опять же, мы будем контролировать маленькую заготовку с 5 сторон.
Продолжение на видео выше.
Если вы хотите сделать такое же устройство своими руками, то на видео ниже, показано. Использованы материалы канала Михаила Макаревича. Упрощенная версия и в чем-то более удобная, тут.

Источник

Что такое толкатель для циркулярной пилы, какие бывают и как сделать своими руками

Толкатели или направители для пиления один из видов полезных приспособлений, которые повышают безопасность и производительность при работе с таким опасным инструментом, как циркулярная пила. В статье рассмотрим его разновидности, расскажем, как сделать своими руками и посмотрим, что можно купить на Алиэкспресс.

Назначение

Основное назначение толкателей для циркулярных пил – это обезопасить руки мастера от травмирования пильным диском при распиле древесины. При продольных распилах лаг или фанеры нередко возникают случаи, когда диск проходит через дерево быстрее ожидаемого, увлекая за древесиной и руку мастера. Это крайне опасно.

Для того чтобы отдалить диск от рук плотника и существуют специальные направители различных видов.

Разновидности

Для удобства и осуществления различных операций при пилении используются следующие разновидности толкателей:

1. С увеличенной длиной. Они используются для обработки небольших фрагментов фанеры и представляют собой простую направляющую пластину.
2. С угломером. На корпусе направителя смонтирована шкала угломера для обработки древесины под определенным углом. Угол избирается относительно плоскости пильного диска по горизонтали.
3. С экраном. Экран устанавливается спереди и представляет более широкую пластину для подачи широких заготовок.
4. 3D. Такие устройства позволяют подавать заготовку фронтально вперед, или удерживая ее сбоку специальным подающим буфером. Сам направитель в этом случае находится справа от заготовки.

Как сделать своими руками

Для изготовления понадобится минимум материалов и инструментов – фанера, тиски, электролобзик и шлифовальная машинка. Для этого нужно следовать простой инструкции:

1. Необходимо подготовить лист фанеры толщиной до 15 мм. и изобразить на нем эскиз, как показано на изображении. Длина эскиза не более 20 сантиметров, а ширина не более 5-7 сантиметров.
2. В нижней части направителя намечается выпуклое скругление с помощью металлической линейки. Это необходимо для того, чтобы сделать поверхность соприкосновения с верстаком или столом циркулярной пилы как можно меньше. Важно — сплошное прилегание направителя может привести к появлению кривизны при распиле.
3. Контур будущего приспособления выпиливается электролобзиком точно по контуру, а в месте скругления можно сделать припуск.
4. Торцы зачищаются шлифовальной машинкой. Можно использовать ленточную или дисковую. За неимением шлифовку можно произвести простой наждачной бумагой.
5. В итоге должна получиться вот такая конструкция, как показано на изображении. Раздвоение, которым заготовка подается к диску, называют «ласточкин хвост».

Нельзя использовать рассохшуюся фанеру или ДСП. В крайнем случае используется цельная древесина, а для укрепления ее структуры можно использовать пропитку.

Для желающих изготовить более сложное и профессиональное изделие мы рекомендуем просмотр следующей видеоинструкции:

Можно ли работать без направителя

Большинство пользователей, которые производят распилы время от времени, работают без толкателей. Но профессионалы и люди, заботящиеся о свой безопасности, обязательно используют толкатели.

Целесообразность их применения обоснована следующими факторами:

• Повышение качества и безопасности работы.
• Ускорение процесса пиления, особенно, если работа поточная.
• Повышение производительности.

Какой купить на AliExpress

Проведем сравнительный анализ двух толкателей и сделаем вывод о том, какое изделие более качественное и удобное для работы.

Качественный комплект из 5 штук

Комплект оранжевых толкателей из пластика, состоит из 4 предметов:

1. Толкателя с экраном.
2. Фронтального направителя с одной ручкой.
3. Фронтального направителя с двумя ручками.
4. Направителя с внутренней проточкой для захвата заготовки боком с торца.

Каждое изделие представляет цельную литую конструкций, кроме того, их отличают следующие преимущества:

• Легкость.
• Удобные для рук рукояти.
• Высота толкающего профиля гарантирует безопасность.
• Долговечность.
• Возможность компактно хранить все изделия в одном месте.

Есть один незначительный минус – со временем пластик теряет товарный вид, а от долгой работы его поверхность может «завихриться» (покрыться задирами).

Цена со скидкой – 1701 рубль.

Вариант по дешевле

Комплект включает два изделия из пластика желтого цвета:

1. Фронтальный толкатель с «ласточкиным хвостом».
2. Прямой торцевой направитель.

• Литую цельную конструкцию из прочного пластика.
• Долговечность.
• Эргономичность.

Комплект практичен и отвечает требованиям к его функциональности, но его также сопровождает существенный недостаток — неудобные тонкие ручки.

Такой набор рекомендуется приобретать непрофессиональным плотникам, которые пользуются циркуляркой раз от раза.

Цена со скидкой 659 рублей.

Два набора, которые представляют собой комплекты для профессионалов и новичков столярного дела. Для тех, кто занят частой работой с деревом мы рекомендуем купить более дорогой набор.

В итоге, мы видим, что толкатель для циркулярной пилы – это простое приспособление, которое можно сделать своими руками из куска фанеры за пару часов. При этом полезное, т.к. является посредником между опасным диском и руками человека, тем самым значительно повышая безопасность работы с инструментом.
