Тема: Хочу сам сделать проигрыватель виниловых дисков.

Опции темы

Хочу сам сделать проигрыватель виниловых дисков.

Друзья, собстенно, хочу сделать сам проигрыватель виниловых дисков. Посоветуйте, где чего почитать можно? Какие подводные камни меня ждут?

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

С нуля планируете делать всё сами, или часть готовых узлов от других проигрывателей применять будете?

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Если сасм, то лучше на аудиопортал обратиться.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Сам, да. Единственный момент, обрабатывать могу макс 150 мм круги, так что стол будет не полноразмерным..
Ну, сниматель возьму готовый.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

С нуля ? Имеется ввиду изготовление по собственным чертежам всех частей (стола, тонарма, лифта, . )? Героический поступок. Я бы начал с поиска ребят с хорошим чпу станком и изыскал возможность литья под давлением. Иначе сей проект особого смысла не имеет. И нужно понимать что дешевле промышленных образцов не получится точно. Хотя проект мне показался очень интересным.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

А зачем чпу и литье? Что сложного в изготовлении стола на упорном подшипнике с приводом от шаговика? Тонарм можно сделать из медной или алюминиевой трубки. Систему противовеса сделать не сложнее.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Такой планируете диаметр диска?

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

———- Сообщение добавлено 20.13 ———- Предыдущее сообщение было 20.13 ———-

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Я сделал в 1982 проигрыватель из книги Черкунова В.К. Точили все строго по чертежам выдерживая размеры и допуски. Детали калили и шлифовали.
Могу сказать что такого звука я не слышал ни до ни после. Детонация не смотря на простоту ничтожная. Тонарм я тоже делал по Черкунову.
Если сделаете все точно я думаю Вам не захочется покупать ни какой другой проигрыватель. Я его поменял на Электронику 017 товарищ уговорил. сейчас хочу еще рас сделать но надо найти отличного Токаря и Шлифовщика. В советские времена его делали на заводе КБТМ в городе Минске. Золотые руки у Них были.

———- Сообщение добавлено 12.23 ———- Предыдущее сообщение было 12.12 ———-

Все книги Черкунова и чертежи этого проигрывателя у меня есть если интересно
могу переслать. Архив большой сюда не прикрепляется.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

А смысл в чем? Делать диск такого диаметра. нужны очень веские основания. Если с Чипмейкера 1-vip, то про момент инерции и связь с диаметром там тонны букв написаны.

Цель в собственно изготовлении как процессе или в получении вертушки, превосходящей что-то готовое при меньших затратах?

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Цель замечательная, но надо представлять, что получится в результате. С диском 150 мм диаметром
хорошего результата не добиться.

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

шахта и малый диск — g-600c
тонарм — project9
диск — выточен по чертежам Черкунова (можно и родной от g600c)
флоп — нек, найдена точка реакции касанием пальца на частоту — туда подключены подстроечники с коммутацией 33-45
насадка на моторе — от флопа 5″25 (на шаговом стояла, просто приклеена суперклеем), пассик родной от g600 растянулся, так что был куплен на ебае другой,
мат антистатический с ебая так же
корпус — две дсп 25мм, все канавки внутри с проводами, включатель сбоку, транс тор на 5вт 8в на выходе, 7805 на плату — те, все очень просто
взаду планка с rca прикручена — провода от тонарма к ней
крышка тонированная от какой то веги (определить откуда снято в 80х — не удалось)

—
по мотор и плата от флоппи как мотор эпу — тут на форуме ветка есть, там примеры как подключать и куда в разных флопах

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Может взять диск от хорошего вертака и на его основе собрать?

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

На счет крышки не знаю, но петли такие на Радиотехниках стояли

Re: Хочу сасм сделать проигрыватель виниловых дисков. Помогит.

Да я там хоть и давно постоянно пасусь, но только как читатель.

Вертушка достаточно хорошо разбивается на 2 почти независимые части — узел диска и узел тонарма. Как вариант, я бы делал примерно так:

Узел диска. Для начала отбросить мысль о диаметре 150 мм и искать способ сделать или найти нормальный полноразмерный диск. Мотор-тихоход, бесколлекторный (вроде ТСК-1), пассик на шкив под диском, диск-маховик сверху. Черкуновская двойная передача не нужна, достаточно одной ступени, и уж тем более не нужен сетевой мотор. Шаговые двигатели тоже не надо. По крайней мере, могу совершенно точно сказать, что распространенные когда-то движки от привода БМГ старых 5″ дисководов непригодны. Они «поют» и песня эта не лечится ни микрошагом (я пробовал от 1/2 до 1/16 с разными аппроксимациями), ни подвеской мотора. Вот такое на фото у меня было когда-то.

Генератор на мосте Вина со стабилизированным питанием. Конечно, нет проблем мотор закварцевать и сделать синус ШИМом, но целесообразно ли — не знаю. Просто — безусловно, но мне аналоговый мост Вина интуитивно приятнее. Вал диска и шахта — по возможности, особое внимание (понятное дело) на точность сопряжений и на опорный подшипник.

Панель. Наверное, оптимально — толстая ДСП, вот как у shost . Основное условие — нерезонирующая, «тупая» на простукивание. Изначально предусмотреть регулировку расстояния «центр диска — вертикальная ось тонарма», см. для образца тонармы SME-3009, например.

Тонарм. Считать, считать и считать геометрию, массы и моменты, тут всё будет в постоянных компромиссах, см. понятие «эффективная масса тонарма» и ее связь с гибкостью подвеса иглы звукоснимателя и частотным диапазоном воспроизведения «снизу». Ну и геометрия, конечно (углы, размеры). Трубка очень желательна нерезонирующая, народ с успехом применяет углепластик от удилищ. Шеллы есть на e-bay на любой вкус, если не заморачиваться с быстрой сменой головы, то вполне приличный шелл проще сделать самому из акрила, твердого дерева.

Поворотный узел и горизонтальная ось тонарма. Лично мне приятнее игольчатая подвеска, чем ножевая, хотя ножи проще сделать дома — можно отлично использовать лезвия безопасной бритвы. Рубины для подшипников продаются на e-bay не очень дорого.

Как вариант, делать тангенциальный на воздушных подшипниках (если легкий акустический шум помпы допускается). http://forum.vegalab.ru/showthread.php?t=58339 — в этой теме есть достаточно хорошие фото конструкции, она несложна. Вообще тут имеет смысл не спешить и покопаться в сети, у буржуев есть очень интересные конструкции тангенциальников.

http://www.vinylengine.com/ — хороший сайт с кучей информации и базами данных по вертушкам, тонармам, головам. Вообще после прочтения литературы, которая уже тут рекомендована, желательно вплотную посмотреть (и если можно — пощупать) несколько промышленных аппаратов, чтобы понять почему сделано так, а не иначе, увидеть плюсы и минусы конструкций.

В результате при кривых извилинах и прямых руках должно получиться нечто, способное играть примерно на уровне среднего покупного неубитого аппарата.

PS Любое решение, которое я тут привел, не есть истина в последней инстанции, более того — кое-что спорно и для меня самогО. Вариантов конструкции море, какие-то лучше, какие-то хуже. Всё определится конкретными задачами, глубиной погружения в проблему и наличием возможностей.

Источник

Ретро CD-проигрыватель «Ностальгия по винилу»

Когда я наводил в очередной раз порядок в своей «тумбочке» попался мне в руки старый привод CD-ROM Asus 50x. Стряхнул я с него пыль и подключил к блоку питания. Привод заморгал лампочками выражая готовность к работе. Тогда поставил я в него аудио компакт-диск и нажал кнопку «Play».
Диск раскрутился. Я подключил в гнездо наушники. Поет. И, надо сказать, очень неплохо поет. Тогда я подключил усилитель к линейному аналоговому выходу, который расположен сзади, рядом с интерфейсным разъемом.

Качество звука меня порадовало. Я сравнил этот привод с недорогим китайским DVD. Новодел по качеству воспроизведения аудио CD серьезно уступил старичку. Возникла мысль сделать из этого привода проигрыватель компакт-дисков.
А причем тут «ностальгия по винилу»? И виниловая пластинка и CD внешне похожи, отличаясь только размерами, поэтому решено было стилизовать этот проигрыватель под проигрыватель винила.
Входновлялся идеями итальянца Д. Тарталья (Daniele Tartaglia) на Ютубе.

Что из этого получилось смотрите дальше. Текста будет мало, картинок много, из них будет всё понятно.

Содержание / Contents

↑ Сборка конструкции проигрывателя

Значит буду пилить новые отверстия и заделывать старые. Всё как обычно. Дрель, «Дремель», кусочки стеклотекстолита, винты и гайки.

На переднюю панель, кроме сетевого выключателя, решил вывести ещё разъем для наушников и регулятор громкости.

Штатный регулятор громкости с CD-привода не подходил по конструкции, придется ставить обычный сдвоенный переменный резистор и соединять с платой проводами.

Светодиоды и провода к ним взяты готовые от старого компьютерного корпуса.
Примеряю, как все получилось и провожу тест.

↑ Имитация тонарма

Имитацию тонарма сделал из блока магнитных головок старого винчестера и куска трубочки от телескопической антенны. Разобрал компьютерную мышь, изъял из неё пару микропереключателей. При повороте «тонарма» влево, в сторону диска, будет включаться воспроизведение. При повороте вправо — сработает кнопка «стоп».

Детали корпуса отправил в покраску, а сам занялся доработкой плат электроники.

Кнопки управления и светодиод отпаял и вместо них впаял контактные штырьки. Можно было бы сразу припаять провода от кнопок и светодиода, но я решил упростить себе процесс окончательной сборки, которую буду проводить без паяльника.

Переменный резистор регулятора громкости и гнездо под наушники закрепил на небольшой текстолитовой плате, которая потом прикрутится к передней панели и распаял проводами на плату привода.

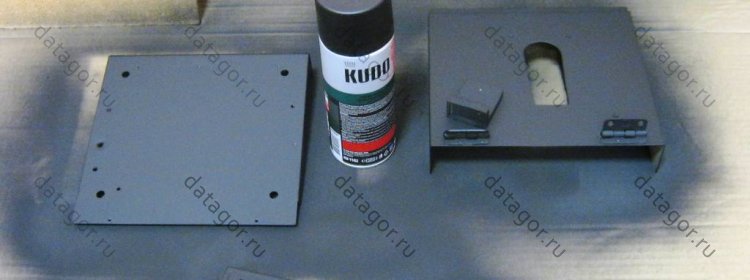

Тем временем детали корпуса вернулись из покраски.

↑ Питание схемы

На верхнюю крышку коробки закрепил станину привода с головкой.

Осталось только правильно воткнуть провода в нужные разъемы и проверить как все работает в сборе.

↑ Изготовление прозрачной крышки проигрывателя

Для защиты вращающегося диска от случайного повреждения, а механизма головки от пыли требуется красивая крышка из прозрачного пластика. К тому же без неё внешний вид готового устройства будет незаконченным.

В качестве материала для крышки я использовал прозрачный поликарбонат, кусок которого вытащил из разбитой ЖК-матрицы монитора. Матрицу для этого надо брать достаточно новую, с LED-подсветкой. У них рассеиватель из поликарбоната тонкий, 4 мм. У старых матриц с CCFL лампами он гораздо толще (8-10мм) и его трудно обрабатывать.

↑ Листогиб для поликарбоната

Кусок ДСП плиты, на которой закреплена стальная (нихромовую искать было лень) проволока диаметром 0.7 мм. Это так называемая «сталька», которую используют для протягивания жгута проводов в гофротрубу при прокладке проводки.

К ней подключен трансформатор от старого источника бесперебойного питания. Для регулировки нагрева первичная обмотка трансформатора подключена к ЛАТРу. Чтобы нагретая проволока не провисала, на свободный конец стальной проволоки повесил, как груз, аккумулятор из того же неисправного ИБП.

Вырезал из поликарбоната развертку будущей крышки. Линии сгиба предварительно процарапал на половину толщины оргстекла. По линии сгиба кладу на проволоку. Жду минут пять, когда прогреется и загибаю. Получилось достаточно ровно и аккуратно.
Крышку прикрепил на самые обычные мебельные петли.

↑ Итоги

↑ Видео в работе

Всем удачи и хорошего настроения!

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

Моя история создания вертушки полностью с нуля (и почему это не получилось)

Найти в чулане старый Dual 701 и поместить содержимое в новый плинт — это одно. Полностью с нуля спроектировать подшипник, вращающие элементы, трансмиссию, развесовку, субдиск/опорный диск, плинт — совершенно другое. В статье на личном примере объясняется, почему выбор второго пути заканчивается покупкой готового изделия.

Началось всё с того, что у моего тогдашнего проигрывателя обнаружился конструкционный недостаток, заметно влияющий на звук:

После прочтения комментариев было решено отказаться от пружинно-скобяной автоматики и тем самым отвязать тонарм от посторонних механических воздействий. То есть, оставить от изделия только плинт, подшипник, мотор с пассиком и полностью развязанный тонарм. На практике же стационарная часть тонарма оказалась совокупностью пластмассовых деталей, при изъятии одной из которых вся конструкция рассыпалась. Было решено, что данная ситуация однозначно не является тупиковой для относительно молодого технаря с головой и руками, и после получаса упражнений на мелкую моторику рук тонарм всё же был собран. Однако в процессе чем-то погнул трубку и тонарм стал практически японским — в том смысле, что силуэтом стал напоминать бумажного журавлика оригами.

И вот держу я, значит, в одной руке то, что осталось от тонарма, в другой отвертку, коленкой страхую от падения опорный диск массой 374 грамма, и понимаю всю свою, в широком смысле, ничтожность. Одно ясно: с ящиками из 6-мм фанеры и тонармами из фольги пора завязывать.

Дополнительной предпосылкой стало приобретение прекрасного во всех смыслах портативного устройства Cayin N6. Когда у тебя цифровой плеер играет в сто раз круче винилового сетапа — спрашивается, зачем тогда тебе такой сетап? Реально, между ними была просто пропасть. Даже одухотворённейший Вильгельм Кемпф стал на меня смотреть как-то по-другому.

«Алексей, купи уже «Кросли» и не мучай нас»

В общем, сложил я в пакетик то, что раньше было проигрывателем, положил аккуратненько в «прочие отходы» и занялся проектированием.

Мотивация. А за что тут вообще сотни тысяч?

На презентации Николай Фоменко рассказал, что идея создать свой автомобиль у него появилась, когда он, поскользнувшись на масляном пятне, разбил крыло своей гоночной машины. Производитель заявил, что ему необходимо две недели и несколько тысяч фунтов на восстановление. Но следующая гонка была через день, и техник Николая за 250 фунтов соорудил аналог в некой китайской фирме.

Примерно так же было и у меня. Проигрыватель кроме тонарма — это, блин, равномерно и бесшумно вращающийся круглый поддон для пластинки. Всё! Реально не понимаю, почему досочка из МДФ с металлическим стаканчиком, куда вкладывается штырёк на шарике, стоит 100 тыс. руб. Там себестоимость всего максимум долларов 200. Кажется, меня разводят. Но фигушки, я вам ещё покажу, как надо делать проигрыватели. Особенно воодушевлял тот факт, что производитель в мой бывший вертак за 35тыс без зазрения совести ставит китайский моторчик с али за $5 (оптовые партии, наверное, центов по 50):

Выбор форм-фактора

К 2020 году человечество каких только вертушек не придумало.

После двух недель изучения вопроса были сформулированы технические требования в будущему устройству. Итак:

— возможность установки нескольких тонармов;

— тяжелый опорный диск (я ориентировался на 6-8 кг);

— три мотора с пассиковой передачей.

Решение я подсмотрел у Transrotor Tourbillon FMD. Во-первых, это даёт запас крутящего момента. Во-вторых, позволяет применять вместо одного дорогостоящего мотора три попроще, из-за взаимной компенсации погрешностей во вращении. В-третьих, когда пассиков три, минимизируется влияние микродинамики каждого из них на вращение опорного диска (большая статья на тему приводов).

Достаточно близок к этим условиями оказался Transrotor Crescendo.

3 мотора под 120° у Transrotor Tourbillon FMD

Transrotor Crescendo

После запроса ценника на детали из акрила стало понятно, что стол будет из склеенных плит МДФ. Было решено отказаться от любых скруглений, поскольку любая неточность при фрезеровке сразу даст о себе знать на глянцевой поверхности. И, и в отличие от немного сплюснутого Трансротора, было решено делать плинт в форме правильного треугольника со шпинделем на пересечении медиан, тем самым обеспечивая три равноудалённых узла под армборды.

Тонарм

Сравнительно быстро нашёл на японском аукционе практически новый Lo-D AU-800, снятый вместе с родным шеллом с проигрывателя Lo-D HT-840. Пришёл за месяц, оказался в идеальном состоянии. За тонармами — только туда, можно вполне найти отлично сохранившиеся SME 3000-й серии в пределах тридцатки.

Проектируем плинт (пока всё хорошо)

Спасибо трудовому студенчеству, у меня уже есть неплохие навыки работы с векторной графикой в Corel Draw. Это мне позволило сделать геометрически верные чертежи.

Чтобы предоставить файлы для фрезеровки для изготовления плинта, пришлось освоить FreeCAD. 3D-модели:

Закупаем на Али детали будущего heavy-weight проигрывателя (пока что всё хорошо!)

Были куплены: пассики, моторчики, винитики, шпунтики. Деньги — смешные.

Прототипирование, проверка вращения

Из ДСП был сколочен стенд. После калибровки подстроечных резисторов удалось добиться бесшумного и стабильного вращения 4,5-кг стального диска.

Встреча с реальностью 1: подшипник

Вытачивание акрилового диска диаметром 304 мм и высотой 20 мм с отверстием диаметром 7,24 мм стоит сейчас 6 тысяч рублей. Плинт какой угодно — делается. Моторы, пассики, тонармы — покупаются. Ножки, субдиск, клэмп и прочие тела вращения не сильно дорого вытачивают как частники, так и специализированные предприятия. Исключение здесь составляют разве что алюминиевые/бронзовые опорные диски — их придётся вырезать из чушки диаметром не менее 310 мм (которое надо ещё отрезать от полена). Это все недёшево. Мне повезло — за 3 копейки нашел на авито уже выточенный для проигрывателя стальной диск массой 4,5 кг. Но так как сталь — магнитный материал, решено было сделать сэндвич вкупе с 23-мм акриловым диском.

С чем действительно проблема — подшипник. Самому проектировать и заказывать изготовление есть смысл, если вы — инженер-конструктор, знаете допуски, посадки и умеете рассчитывать натяг запрессовывания втулки с помощью матриц 5-го порядка. Я реально пытался в это вникнуть и могу сказать, что без профильного образования эту тему не поднять. Даже если вы всё же инженер-конструктор и всё рассчитали, то такой подшипник — это минимум токарные работы+фрезерование+аргонная сварка с последующей шлифовкой, не считая затраты на запрессовку втулки.

В общем, было принято решение использовать подшипник от Вег, унитр и им подобных 🙁

Встреча с реальностью 2: прецизионные детали

Мой чертеж субдиска:

Это — анриэл. Потому что: 1) никто не будет стачивать почти в ноль 150-мм чушку, это мегадорого 2) допуск шпинделя должен быть 1 микрон. Осуществить такой допуск со шлифовкой для единичной детали стоит около сотни тысяч рублей. После этого стало ясно, что проект неосуществим.

Встреча с реальностью 3 (уже и так всё понятно): плинт

У частников, которые изготавливают плинты, уже наработаны схемы для таких популярных моторов, как, например, Dual 701 или Thorens TD-134. Остальной глубокий кастом нужно выпилить и склеить минимум раза три — чтобы проверить подгонку деталей. Если нет товарища, который сделает это за пиво — очень дорого.

Чешем репу, делаем выводы

Попробовав это всё сделать, я теперь понимаю, почему виниловый хайэнд имеет такую стоимость. Львиная доля стоимости — прецизионные детали и точнейшее проектирование (уже не говоря о магнитных муфтах и прочих высочайших с точки зрения проектирования решений). Самому пытаться не стоит — совет всем, кто сомневается.

На весь проект за полгода были потрачены около 5 т.р. на всякие али и авиты. Учитывая, что курсы 3D-моделирования стоят дороже, считаю, я даже в профите)) Плюс приобретен опыт общения с токарями высших разрядов, девочками с мебельных фабрик и барыгами с Митинского рынка. Детальки выставил на авито — ждут следующего путешественника в мир халявного хайэнда.

Ну а у меня вопрос с проигрывателем решился весьма удачно — купил с рук Kenwood TRIO KP-770D в отличном состоянии без тонарма и поставил на него свой. The journey is over.
