Прицеп для мотоблока беларус своими руками

Как сделать своими руками прицеп для мотоблока

Мотоблок — полезная вещь для тех, кто имеет большой участок земли. Но эта техника может использоваться не только для пахоты, боронования и прочих полевых работ. Если прицепить к мотоблоку тележку, его можно будет применять как грузовое средство. Вместительную тачку несложно сделать своими руками. Прицеп для мотоблока позволяет возить сено, мешки с зерном, овощи и другие грузы.

Ограничения к применению

Вопросы безопасности водителя, управляющего мотоблоком с телегой, не проработаны, поэтому ездить на таком грузовом средстве можно не везде. ГИБДД не разрешает выезжать на дороги общего пользования, хотя в сельской местности к нарушителю вряд ли будут применены санкции. Тем не менее лучше проявлять осторожность и не нарушать правила. На технике с прицепом можно без опасения передвигаться в следующих местах:

• по дороге, проложенной между полем и лесополосой;
• в лесу;
• на грунтовой дороге, проходящей через луг, степь и т. д.

Также разрешается перемещаться в пределах своего участка и в окрестностях села (там, где нет проезжей части). Главное, чтобы не было риска совершить ДТП. Прицепные конструкции продаются в готовом виде, следовательно, явного запрета на их эксплуатацию нет. В зимнее время тачку можно крепить к снегоходу, чтобы возить дрова или корма для животных.

Материалы и инструменты

Прежде чем делать своими руками прицепное устройство для мотоблока «Нева» или другой марки, нужно ясно представить себе, что получится в итоге. Полезно посетить магазин, где продаются заводские прицепы, и посмотреть, как они устроены. Мотоблок с телегой — устойчивое транспортное средство, поскольку он опирается на 3 или 5 колёс. На прицепе можно перевозить внушительный вес, а сколько именно, зависит от характеристик модели (нужно читать инструкцию). Вот то, что понадобится для изготовления прицепа своими руками:

• Чертежи с размерами рамы, дышла, кузова, осей, колёс и других элементов. Параметры будут отличаться в зависимости от мощности мотоблока, используемых материалов и желаемой грузоподъёмности.
• Квадратный профиль. Труба из стали размером 20−40 и 30−50 мм пойдёт на изготовление руля и рамы.
• Уголок. Толщина — 3−4 мм, стороны должны быть 30 или 40 мм.
• Листовое железо толщиной 1,5−2 мм. Допускается заменить фанерой, досками или профлистом с мелким шагом. Это нужно для изготовления кузовной части.
• Заготовка для оси. Подойдёт стальная труба, её толщина подбирается в зависимости от конфигурации колёс.
• Крепёж. Болты, шурупы, гайки, саморезы и прочее, что обычно используется для скрепления металлических или деревянных деталей.
• Колёса. Характеристики подбираются с учётом возможной нагрузки. Шины должны быть пневматическими.
• Заклёпочник для соединения листового металла. Также нужно запастись набором заклёпок.
• Болгарка и угловая шлифмашина. Понадобятся пильные диски, отрезные и абразивные круги.
• Сварочный аппарат. Он нужен для приваривания металлических деталей.
• Дрель. Вместо неё можно использовать напольный или настольный станок для сверления, зенкерования и нарезания резьбы.

Есть более простой вариант — подкатная самосвальная тележка, похожая на эвакуатор. На ней тоже можно перевозить грузы. Элементы, из которых состоит самодельное подкатное приспособление: два колеса, две трубы и отстыковываемое дышло. Устройство удобно тем, что не занимает много места при хранении.

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

• Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль.
• Рама. Её сваривают из отрезка профилированной трубы.
• Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес.
• Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать.
• Сиденье. Его фиксируют к тележке или сцепному устройству.
• Руль. Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Практические рекомендации

Если мощность техники не превышает 5 л. с., оптимальные размеры прицепа по длине и ширине составят 1,5 и 1 м. Когда параметры кузова рассчитаны, из профтрубы нарезают куски нужной длины и сваривают из них раму. Конструкция получается достаточно жёсткой, поэтому устанавливать по углам усиливающие элементы не нужно. Чтобы шов получился ровным и качественным по всей протяжённости, работать следует на ровной поверхности, лучше всего — с использованием дуговой электросварки.

Сборка и окраска кузова

Борты прицепа обрамляют профилем 25−30 мм. Из листового метали собирают обшивку, которую затем крепят к профтрубе резьбовыми соединениями. Металл для кузова должен быть без следов ржавчины. Если есть коррозия, её удаляют механическим способом, а потом покрывают поверхность грунтующим преобразователем ржавчины. Примеряют кузов к раме. Если все размеры совпадают, выполняют тестовую сборку. Затем разбирают, отставляют кузов в сторону, а раму покрывают масляной краской. Нужно, чтобы нигде не осталось непрокрашенных элементов.

Полезный совет: если есть возможность, лучше использовать краситель на полимерной основе. Пренебрегать грунтовкой не следует и в этом случае, потому что на обработанной поверхности лучше адгезия. Порошковые красители более устойчивы к истиранию, а поверхности, покрытые обычными масляными составами, нужно обновлять в начале и в конце сезона.

Настил кузова тоже покрывают краской, после чего его устанавливают на своё место. Фиксируют места соединений крепежом, затем окрашивают выступающие части болтов, чтобы в этих местах не появлялась коррозия. Если высохшая краска кое-где отстала при монтаже, эти участки подкрашивают. Из самой толстой трубы делают дышло.

Рулевой механизм

Поскольку конструкция предусматривает откидывающуюся тележку, снизу посередине делают специальные оси. Чтобы откидной механизм не заклинивало при подъёме, необходимо соблюдать соосность. Втулки-усилители крепятся с использованием пластины толщиной 5−6 мм. Такие же детали приваривают к сцепному устройству (дышлу), выполняющему функцию базовой рамы.

Сборка шарнирного соединения своими руками требует повышенной точности. За основу берётся круг из нержавеющей стали диаметром 5 см. Шпильки тоже вытачиваются из стали, только закалённой. Поскольку интенсивность перемещения шарнира будет невысокой, можно обойтись без подшипников, главное — регулярно смазывать механизм.

Рулевую конструкцию закрепляют на сцепном устройстве. Горизонтальный шарнир делается съёмным, втулку от него прикручивают болтами к дышлу. Рулевой шарнир располагается вертикально на прицепном пальце.

Когда всё готово, выполняют пробную погрузку и проверяют, нет ли проблем при ходе, во время поворотов, при запуске, останове и т. д. Если техника с прицепом работает нормально во всех режимах, конструкция готова к эксплуатации. Если позволяет мощность мотоблока, на телегу можно грузить от 300 до 700 кг.

Прицеп, сделанный своими руками, обходится в несколько раз дешевле заводского, а служить он будет не один десяток лет. Главное — использовать качественные материалы, соблюдать размеры и аккуратно произвести сборку.

Originally posted 2018-07-04 07:44:28.

Источник

Прицеп для мотоблока своими руками, чертежи самодельных телег

Самодельный прицеп к мотоблоку

aleks8881-08-2016, 11:45 22 100Техника / C/x техника

На сегодняшний день когда сельское хозяйство проходит свое перерождение, а частные хозяйства становятся все более крупными, требуется и соответствующая вспомогательная техника. И на помощь сельчанину приходит мотоблок, раньше крестьянин пахал лошадью, а ныне пашет земельку мотоблоком). Времена меняются, а суть остается прежней.

Мотоблок очень хороший помошник в ведении частного хозяйства, с ним хозяин выполняет не один ряд задач связанных с земледелием, покосом травы и заготовкой сена на зиму, полив, транспортировка грузов. Лучше помошника не найти.

Как и сам мотоблок все навески к нему продаются в специализированных магазинах, но если все покупать выйдет кругленькая сумма.И по причине экономии многие умельцы идут на хитрость и делают многие навески и агрегаты своими руками. К примеру прицеп стоит не менее 15000 рублей, а изготовив самостоятельно в 3 раза дешевле.

В основном их делают из металлического уголка, проф трубы сваривая раму и кузов, а колеса и ступицы используют от стареньких жигулей, или другой легковой машины.

Что бы понять как правильно нужно делать прицеп к мотоблоку, необходимо наглядно рассмотреть фото и чертежи.
Перед тем как перейти к самоделке, рекомендуется изучить перечень необходимых материалов и инструментов.

Материалы
1) проф труба квадратного сечения
2) уголок
3) колеса 2 шт
4) мост
5) фанера
6) болты
7) гайки
8) нержавейка
9) арматура

Инструменты
1) болгарка
2) дрель
3) сварочный аппарат
4) молоток
5) набор гаечных ключей
6) токарный станок
7) кисть

Для начала автор предлагает ознакомиться с чертежами будущего прицепа.
А так же вот схема.

Далее автор подобрал подходящий мост.

Или же вот такой.

Затем производит сварку рамы.

Делает нижнюю часть.

Продолжает работы по кузову.

Замеряет расстояние под сиденье.

Проверяет крепление колес.

Так же на токарном станке автор выточил палец из прочной стали для сцепного устройства.

Все подогнал и проверил

Все отлично подошло.

Сделал усиление конструкции.

Сделал самосвальный кузов.

Вот он в действие.

В сцепке с мотоблоком.

Кузов мастер покрасил в красный цвет.

Вот такой красавец получился.

Далее из оцинкованного металла делаются борта.

Пол и боковые борта.

Сделано сиденье и подставка для ног.

Борт автор сделал открывающимся.

Подставка из нержавейки.

Все работает исправно.

Вот собственно и все что хотелось описать, у автора получился отличный прицеп для мотоблока.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

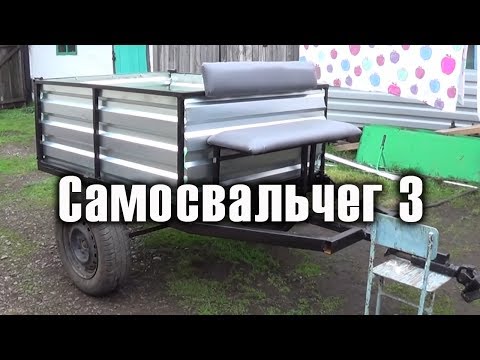

Прицеп самосвал для мотоблока. Сборка часть 2

Прицепное устройство для мотоблока своими руками

Прицеп для мотоблока, вещь нужная, а порой даже необходимая в частном хозяйстве. В данном материале рассмотрим, как сделать прицеп для мотоблока своими руками, ориентируясь на чертежи и описание к ним.

1. Прицеп к мотоблоку – приступаем к изготовлению
2. Чертежи прицепа для мотоблока
3. Кузов прицепа – выбираем материал изготовления
4. Ось и колеса для прицепа мотоблока
5. Самодельный прицеп к мотоблоку видео подборка
6. Дополнительные материалы по самодельному прицепу

На схеме ниже, самодельный прицеп к мотоблоку, способный перевозить груз весом более 400кг, но обо всем по порядку. Прицеп оснащен водительским местом, он неприхотлив в эксплуатации и довольно прост в изготовлении.

Прицеп к мотоблоку – приступаем к изготовлению

Прицеп для мотоблока: 1 — кронштейн навесных орудий мотоблока «Электроник», 2 — консоль, 3 — водило, 4 — подножка (доска 20мм), 5 — сиденье водителя (доска 20мм), 6 — рама, 7 — кузов (доска 20мм), 8 — балка опорная (брус 50×50мм, 3 шт.), 9 — болт М8, 10 — кольцо упорное (труба 58×4), 11 — колесо (от мотоколяски СЗД, 2 шт.). – общ. Вид

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самодельный прицеп к мотоблоку видео подборка

Так же, представляем видео, на которых показано как сделать прицеп для мотоблока своими руками на опыте людей справившихся с эти делом.

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 – дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Другие материалы по теме:

Уборка корнеплодов

Прополка мотоблоком

Посадка картофеля мотоблоком

Окучивание мотоблоком

Вспашка земли мотоблоком Источник

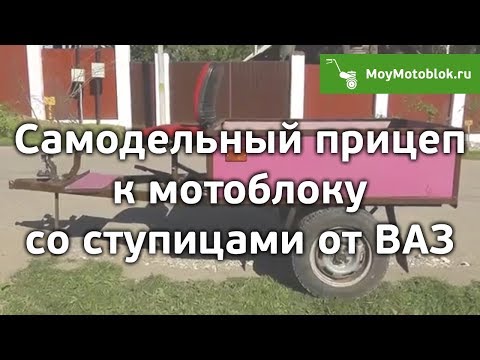

Обзор самодельного прицепа для мотоблока.

Самодельный прицеп к мотоблоку

Покупка мотоблока как необходимого средства производства для многих стала необходимостью, но для нормальной работы агрегата в обязательном порядке в комплект нужно купить прицеп. Однако в предлагаемых моделях не всегда учтены необходимые особенности, а в этом кроется одна из причин того, что многие владельцы таких помощников предпочитают самостоятельно конструировать прицеп для мотоблока своими руками.

Для самостоятельной постройки прицепа к мотоблоку самому можно сделать:

• раму прицепа;
• кузов;
• ось и ходовую;
• сцепное устройство.

Чертеж прицепа для мотоблока

Для облегчения работы необходимо приобрести или использовать готовые элементы:

• ступицы колес легкового автомобиля;
• колеса в сборе с покрышками;
• прицепное устройство к автомобилю.

Виды и назначение моделей основных конструкций мотоблочных прицепов

Основные виды и модели прицепов для мотоблоков, созданных своими руками, классифицируются по типу конструкций кузовной части самоделки:

• цельные конструкции;
• конструкции-трансформеры с откидными бортами;
• самосвальные типы кузовов.

Читайте также:  Отделка кровати ламинатом своими руками

Цельная конструкция прицепа включает наличие жесткого несъемного корпуса бортов. Благодаря жесткости конструкции прицеп позволяет перевозить грузы как в насыпном, так и в фасованном виде. Кузов имеет большую жесткую платформу рамы, связанную сварным соединением с ограждениями бортов. Для загрузки и выгрузки предусматривается откидной задний борт.

Конструкции-трансформеры являются прицепами универсального применения, они имеют функции как прицепа с жестким кузовом, так и платформы для перевозки крупногабаритных грузов. Рамная основа – жесткое основание, а откидные или съемные борта при трансформировании образуют дополнительную площадь плоской платформы.

Самосвальный тип мотоблочных прицепов позволяет проводить опрокидывание и без дополнительного усилия проводить выгрузку сыпучих грузов.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Крепление прицепа к мотоблоку

Дышло прицепа, как и раму, изготавливают из труб 60×60 или 60×30 мм. Это двулучевая конструкция с соединением в сцепном устройстве. Сцепное устройство устанавливается в месте схождения балок дышла. Задние концы труб привариваются с нахлестом и усилением к лонжеронам прицепа.

Сочленение прицепа со сцепкой мотоблока должно обеспечивать легкость поворота движителя при передвижении и одновременно надежность соединения с прицепом.

В простом варианте в роли сцепки к штатному прицепному устройству может быть использована серьга из металлического прута или арматуры диаметром не менее 20 мм. Как вариант, используется стандартное сцепное устройство для автомобильных прицепов и фаркопом.

Для надежного сочленения и удобства управления мотоблоком в месте соединения балок дышла вваривается труба диаметром 40 мм, длиной 100 мм. Внутри трубы на двух подшипниках устанавливается ось прицепного устройства. Со стороны прицепа труба глушится шайбой для фиксации оси прицепного устройства, диаметр отверстия шайбы соответствует диаметру оси прицепного устройства.

Ось прицепного устройства прицепа с одной стороны имеет резьбу для фиксации гайкой со шпилькой, а с другой приваренную сцепку для присоединения к мотоблоку.

Сцепка на конце оси, обращенной к мотоблоку, выполняется из квадратной трубы 60×60 мм длиной 80 мм. Сквозное отверстие в трубе, просверленное через две противоположные стороны, должно соответствовать диаметру фиксирующего пальца сцепки мотоблока и надежно входить внутрь прицепного устройства. Внутри квадратная труба усиливается дополнительными пластинами металла. Края трубы закругляются так, чтобы не создавать дополнительных трудностей при повороте.

Со стороны прицепа ось прицепного устройства фиксируется с помощью гайки и фиксирующей шпильки.

В итоге при соединении прицепного устройства прицепа в проушину сцепки мотоблока и фиксации сцепки пальцем мотоблок и прицеп должны надежно соединяться, при движении обеспечивать устойчивость и легкость управления.

Подборка видео

Источник
