Приспособления для разметки металла своими руками

Как сделать универсальный инструмент для разметки

В данном обзоре мастер покажет, как своими руками сделать полезную вещь для домашней мастерской — универсальный инструмент для разметки заготовок из металла и дерева.

Инструмент можно использовать в качестве рейсмуса (для черчения параллельных линий или переноса размеров с чертежей на деталь), а также как циркуль, чтобы чертить окружности.

Для изготовления самоделки потребуется металлическая пластина толщиной 8-10 мм, а также квадратный пруток 10х10 мм.

Если вы регулярно занимаетесь сваркой металла, вам может пригодиться еще одна полезная самоделка — универсальный помощник для сварщика («третья рука»).

Приступаем к работе

Первым делом отрезаем кусок квадратного прутка и пластину. Обрабатываем их на шлифовальном станке. У пластины надо будет закруглить углы.

Далее по центру пластины сверлим отверстие и растачиваем его при помощи квадратного напильника до тех пор, пока в него не будет проходить стальной квадратный пруток.

Также необходимо будет просверлить еще одно отверстие в одной из сторон и нарезать в нем резьбу. В это отверстие будет вкручиваться фиксирующий винт.

Берем два обломка сверла и затачиваем у них обломанный край. В результате получатся две иглы-царапка.

Одну иглу вклеиваем в отверстие в пластине (колодке), вторую — вставляем в отверстие на конце квадратного прутка (штанги), и фиксируем ее при помощи винта.

Для удобства на штанге можно сделать шкалу с делениями — риски в металле можно прорезать болгаркой.

Подробнее о том, как сделать универсальный инструмент для разметки, можно посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Mistry MakeTool.

Источник

Рейсмус для разметки своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать рейсмус для разметки своими руками. Он поможет вам разметить любую деталь из различных материалов. Особенно удобным данный инструмент будет в качестве угольника, что конечно же является плюсом, так как не нужно будет иметь под рукой строительный угольник. Затраты на изготовление такой самоделки минимальны и не требуют особых навыков в изготовлении, поэтому справится каждый.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного рейсмуса для разметки, а также демонстрация его работы.

Для того, чтобы сделать рейсмус для разметки своими руками, понадобится:
* Деревянный брусок размерами 20*40 мм
* Болт М14 длиной 30 мм
* Сверло по металлу 12 мм
* Электродрель
* Барашковая гайка М14, в данном случае была только М12
* Метчик М14 с шагом резьбы 2 мм
* Линейка металлическая 40 см
* Ножовка по дереву
* Слесарные тиски
* Суперклей или клей ПВА
* Стамеска
* Наждачная бумага крупной зернистости
* Эпоксидная смола, отвердитель
* Углошлифовальная машинка, отрезной круг
* Защитные очки, перчатки, наушники
* Строительный уголок, карандаш

Шаг первый.
Первым делом нужно немного подработать барашковую гайку, так как ее диаметр немного меньше болта. Если же у вас есть в наличии барашковая гайка на 14 мм, то данную операцию пропускаем. Фиксируем гайку в слесарных тисках и при помощи электродрели и зажатого в ее патрон сверла по металлу на 12 мм просверливаем сквозное отверстие, при этом периодически добавляем немного технического масла на режущую кромку, так сверло прослужит дольше и не заклинит.

После этого в гайке необходимо нарезать резьбу, устанавливаем в метчикодержатель метчик на 14 мм с шагом резьбы 2 мм и начинаем потихоньку вращать ручку. В процессе нарезания резьбы также смазываем режущую кромку, чтобы не перегружать инструмент и увеличить его срок службы.

Проверяем как накручивается барашковая гайка на болт и переходим к следующему этапу.

Полное высыхание эпоксидной смолы длится достаточно долго, поэтому можно переходить к изготовлению основной части.

Шаг третий.
Теперь сделаем основание рейсмуса. Зажимаем деревянный брусок размерами 20*40 мм в тисках и отмеряем 80 мм от края при помощи строительного угольника, после чего по метке отпиливаем брус с помощью ножовки по дереву. Таких заготовки понадобится две, поэтому вторую делаем аналогично.

Источник

Инструмент для разметки заготовок: как сделать своими руками

Чтобы точно просверлить отверстия для крепежа или ровно отпилить заготовку, необходимо обязательно сделать разметку.

И для этого очень удобно использовать вспомогательные приспособления.

В сегодняшней статье расскажем, как самостоятельно изготовить простой и функциональный инструмент для разметки заготовок.

Конструкция самоделки довольно проста, состоит из деревянной колодки с фиксатором и измерительной линейки.

• фанера толщиной 8-10 мм;
• металлическая линейка;
• барашковый болт небольшого размера;
• кусочек листового металла.

Если для работы вам требуется приспособление для разметки металла (уголка, швеллера, профтрубы), то всю необходимую информацию мы собрали здесь .

Изготовление основных деталей

Из фанеры необходимо вырезать две заготовки (смотрите фото ниже), которые будут использоваться при сборке основания колодки.

В одной из заготовок нужно выфрезеровать паз для металлической линейки.

После этого в обеих заготовках на циркулярной пиле надо будет сделать пропилы для установки плоского шканта. С его помощью детали будут соединяться вместе.

Также необходимо вырезать из фанеры еще третью деталь, которая будет выступать в роли верхней части колодки.

Сборка колодки (корпуса)

Из фанеры вырезаем соединительный плоский шкант. Соединяем обе детали «на сухую», делаем разметку, и отпиливаем выступающую часть шканта.

После этого склеиваем детали вместе на столярный клей ПВА.

Фиксируем струбциной или зажимом, и оставляем до полного высыхания клея.

Потом основание колодки надо будет вручную зашкурить наждачкой или обработать на шлифовальном станке.

В том месте, где ранее был выфрезерован паз под линейку, необходимо сделать небольшое углубление, и закрепить в нем кусочек тонкого листового металла.

Обратите внимание: одна часть пластинки должна быть свободной (то есть не закреплена саморезом) — в нее будет упираться барашковый болт, и фиксировать таким образом линейку.

На следующем этапе приклеиваем к основанию верхнюю часть колодки.

После этого при помощи электродрели (шуруповерта) или на сверлильном станке сверлим в колодке три отверстия, в которые забиваем латунные стержни.

На последнем этапе останется только просверлить отверстие в верхней части, и вкрутить в него барашек.

Устанавливаем линейку. Самодельное приспособление для разметочных работ готово.

Как работать с инструментом

Возможные варианты использования разметочного инструмента вы можете посмотреть на фото ниже.

Видео по теме

Источник

Приспособление для разметки центра детали своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать приспособление для разметки центра детали своими руками. Оно пригодится для разметки центров профильных труб, деревянных брусков и других деталей. Материалы для сборки данной самоделки легкодоступны, поэтому с этим проблем не будет.

Перед тем как перейти к прочтению статьи, предлагаю посмотреть видеоролик с полным процессом сборки приспособления, а также тестирование готовой самоделки на профильной трубе и бруске.

Для того, чтобы сделать приспособление для разметки центра детали своими руками, понадобится:
* Отрезок профильной трубы 20*20 мм
* Два подшипника с внутренним диаметром 10 мм
* Два болта М10 и гайки с шайбами того же диаметра
* Длинная гайка М8
* Две торцевые заглушки для профильной трубы
* Углошлифовальная машинка, отрезной круг
* Штангенциркуль
* Барашковая гайка М8
* Болт М8 с головкой под шестигранник
* Баллончик молотковой краски
* Токарный станок по металлу
* Защитные очки, перчатки, наушники
* Сверлильный станок, сверло по металлу 6 и 10 мм
* Сломанное сверло диаметром 4 мм
* Малярный скотч
* Кернер
* Слесарные тиски
* Шарик от подшипника

Шаг первый.
Первым делом отмеряем от профильной трубы 150 мм при помощи штангенциркуля.

Далее, придерживая рукой , отпиливаем профильную трубу по разметке при помощи углошлифовальной машинки с отрезным кругом. При работе с углошлифовальной машинкой будьте аккуратны, одевайте перчатки, наушники, а также защитные очки.

Шаг второй.
Наносим разметку под места будущих отверстий, чем точнее будет данная разметка, тем выше будет точность данного приспособления. На профильной трубе, зажатой в тисках, оставляем метки для установки подшипников, а также острия, которое будет находиться строго посередине.

Центральное отверстие с одной стороны имеет диаметр 10 мм, а с другой 12 мм, сделано это для установки длинной гайки.

Шаг третий.
Красим профильную трубу при помощи баллончика с молотковой краской.

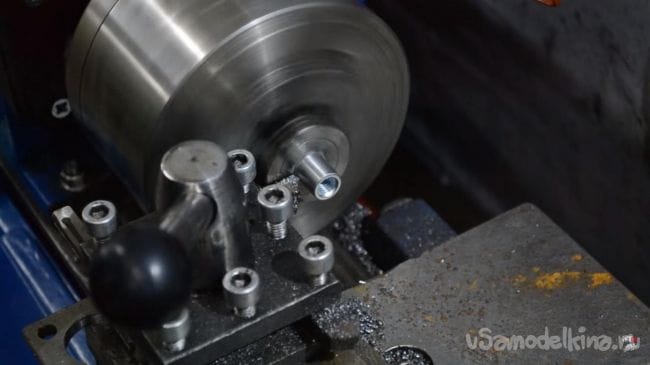

Для центрального болта нужно сделать острие. В болте просверливаем отверстие и устанавливаем в него сломанное сверло диаметром 4 мм, после чего затачиваем его и получаем острый наконечник в основании болта. С двух граней протачиваем две гайки М12 на токарном станке, чтобы они вошли в профильную трубу.

Шаг шестой.
Все детали для инструмента готовы.

Его острие при необходимости можно заменить на обычный карандаш для разметки деревянных деталей.

Пришло время проверить приспособление для разметки центра детали. Берем профильную трубу, в данном случае нашлась размером 50*50, устанавливаем инструмент и надавливая на него, проводим от начала до конца детали.
