Приспособление для нарезки резьбы метчиком своими руками

Как своими руками сделать простой вороток для метчиков

Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.

Самодельный метчикодержатель — фото.

Что вам потребуется

Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки. Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов. Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый.

Гайка-муфта и 2 болта для воротка.

Таблица 1. Ориентировочные параметры распространенных метчиков, производимых по ГОСТу.

Размер метчика	Диаметр хвостовика, мм
М3, М4	4
М5	5
М6	6,3
М8	8
М10, М12	10
М14	11,2
М16	12,5
М18	14

Список необходимого инструмента:

1. Дрель.
2. Сверла по металлу.
3. Молоток.
4. Кернер.
5. Штангенциркуль.
6. Напильник.
7. Тиски.

Инструмент для изготовления самодельного воротка.

Как сделать вороток своими руками

Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.

Подберите три подходящих сверла (или четыре, как захотите).

Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.

Затем расширьте соответствующие отверстия до требуемого размера.

Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.

Заготовка для воротка.

Закрутите болты с обеих сторон – самодельный держатель готов.

Самодельный держатель метчиков.

Для надежного зажима инструмента в корпусе воротка следует равномерно затягивать болты-рукоятки, выдерживая перпендикулярное расположение метчика в посадочном отверстии. Ещё более стабильной фиксации можно добиться установкой двух контргаек, затягиваемых рожковым ключом.

Как видно, метчикодержатель представленной конструкции весьма прост, доступен для изготовления своими руками и гораздо надежнее дешевых воротков сомнительного происхождения. Для удобства использования выступающие резьбовые части рекомендуется спрятать под резиновые или термоусадочные трубки, а острые грани головок болтов закруглить на наждачном станке.

Статьи по теме:

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Источник

Метчикодержатель. Как выбрать самый удобный?

Для ручного нарезания внутренней резьбы к метчику иногда следует прилагать заметный крутящий момент. Если подобная операция производится от случая к случаю, то с этой целью можно приспособить и обычный трубный ключ. Однако при массовом получении резьбовых отверстий удобнее иметь под рукой метчикодержатель. Особенно ценятся универсальные метчикодержатели, в которых можно надёжно зафиксировать и плашку, и метчик.

Конструкции метчикодержателей

Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:

1. Формы держателя – плоский или угловой.
2. Направления вращения метчика – радиального или осевого.
3. Количества посадочных гнёзд под хвостовики.
4. Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.

Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.

Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:

• Призматической рамки;
• Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
• Неподвижной рукоятки;
• Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
• Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).

Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.

Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:

• Корпуса, снабжённого сквозным отверстием под ручки;
• Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
• Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
• Возвратной пружины, выставленной на определённое значение крутящего момента.

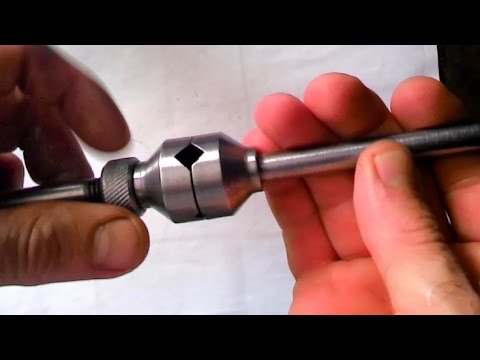

Как пользоваться регулируемым метчикодержателем?

Такие инструменты обычно имеют посадочную квадратную часть, где могут устанавливаться метчики с размером хвостовика 8×8 мм (предусматриваются и посадочные места под плашки до 20 мм). Корпус закрывается съёмной крышкой, под которой размещён механизм изменения размеров квадрата. Планки сухарей сдвигаются в процессе вкручивания регулировочного винта до требуемой глубины. Винт для удобства снабжается поверхностными насечками.

Конструктивно сухари могут иметь две или четыре части. Функциональнее – второй вариант, при котором регулировка каждой стороны может производиться раздельно. Благодаря последовательному перемещению элементов сухарной планки все стороны квадрата изменяются в одинаковой степени, обеспечивая тем самым надёжную фиксацию метчика в приспособлении.

Точность действия метчикодержателя зависит от:

• Соотношения диаметра и длины посадочной части: плоские, но широкие воротки ухудшают направление резьбонарезающего инструмента. Если вороток ещё и нетарированный, то поломка метчика весьма вероятна;
• Материала сухарных планок. В высокостойких метчикодержателях кулачки изготавливаются из закалённых инструментальных сталей типа У8А и выше, имея твёрдость после закалки не менее 46…50 HRC.
• Качества тарировки пружины: слишком толстые пружины завышают значение крутящего момента, а слишком тонкие увеличивают время, требуемое для нарезки резьбы. Пружины изготавливают из стали 60С2 или 65Г.

Ограничение по моменту на практике реализуется так. В корпусе и втулке установлена пара сопряжённых кулачков. Перед началом нарезания резьбы уточняют величину съёма металла «на сторону»: она должна соответствовать размеру впадины резьбы с припуском не более 1,…1,5 мм на сторону (меньшие значения соответствуют более хрупким материалам, в частности, чугуну). Когда развиваемый момент превышает допустимый для данного типоразмера метчика, кулачки выходят из зацепления, и начинают проскальзывать. В результате вращение корпуса воротка приостанавливается.

Такие метчикодержатели не являются универсальными, и могут использоваться лишь при достаточных размерах рабочей зоны. Основная область их применения – глубокие и глухие отверстия.

Можно ли изготовить метчикодержатель самостоятельно?

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.

Источник

Метчикодержатели. Разновидности и сферы применения

Для ручного нарезания внутренней резьбы к метчику иногда следует прилагать заметный крутящий момент. Если подобная операция производится от случая к случаю, то с этой целью можно приспособить и обычный трубный ключ. Однако при массовом получении резьбовых отверстий удобнее иметь под рукой метчикодержатель. Особенно ценятся универсальные метчикодержатели, в которых можно надёжно зафиксировать и плашку, и метчик.

Конструкции метчикодержателей

Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:

1. Формы держателя – плоский или угловой.
2. Направления вращения метчика – радиального или осевого.
3. Количества посадочных гнёзд под хвостовики.
4. Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.

Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.

Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:

• Призматической рамки;
• Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
• Неподвижной рукоятки;
• Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
• Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).

Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.

Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:

• Корпуса, снабжённого сквозным отверстием под ручки;
• Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
• Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
• Возвратной пружины, выставленной на определённое значение крутящего момента.

Как сделать метчикодержатель своими руками

Чтобы сделать метчикодержатель своими руками в домашних условиях, вам понадобятся следующие инструменты.

1. Тиски.
2. Напильник.
3. Кернер.
4. Штангенциркуль.
5. Сверла по металлу.
6. Молоток.
7. Дрель.

Фотография №2: инструменты для изготовления самодельного метчикодержателя

Пошаговая инструкция по изготовлению самодельного воротка (метчикодержателя)

Для изготовления самодельного воротка (метчикодержателя) действуйте по следующей схеме.

Подберите сверла по металлу для подделывания в гайке-муфте отверстий под хвостовики метчиков. Для этого используйте штангенциркуль.

Фотография №3: метчикодержатели и подобранные сверла

Сделайте разметку под отверстия. Не располагайте их слишком близко друг к другу. Наметьте центры при помощи кернера. Зажмите заготовку в тисках и просверлите отверстия.

Фотография №4: сверление отверстий

Подходящим метчиком удлините внутреннюю резьбу торцевых отверстий гайки-муфты. Для фиксации резьбонарезного инструмента и его вращения используйте, к примеру, гаечный ключ.

Фотография №5: удлинение внутренней резьбы торцевых отверстий гайки-муфты.

Вкрутите болты с обеих сторон. Самодельный метчикодержатель на 3 метчика готов.

Фотография №6: готовый самодельный метчик

Как пользоваться регулируемым метчикодержателем?

Такие инструменты обычно имеют посадочную квадратную часть, где могут устанавливаться метчики с размером хвостовика 8×8 мм (предусматриваются и посадочные места под плашки до 20 мм). Корпус закрывается съёмной крышкой, под которой размещён механизм изменения размеров квадрата. Планки сухарей сдвигаются в процессе вкручивания регулировочного винта до требуемой глубины. Винт для удобства снабжается поверхностными насечками.

Конструктивно сухари могут иметь две или четыре части. Функциональнее – второй вариант, при котором регулировка каждой стороны может производиться раздельно. Благодаря последовательному перемещению элементов сухарной планки все стороны квадрата изменяются в одинаковой степени, обеспечивая тем самым надёжную фиксацию метчика в приспособлении.

Точность действия метчикодержателя зависит от:

• Соотношения диаметра и длины посадочной части: плоские, но широкие воротки ухудшают направление резьбонарезающего инструмента. Если вороток ещё и нетарированный, то поломка метчика весьма вероятна;
• Материала сухарных планок. В высокостойких метчикодержателях кулачки изготавливаются из закалённых инструментальных сталей типа У8А и выше, имея твёрдость после закалки не менее 46…50 HRC.
• Качества тарировки пружины: слишком толстые пружины завышают значение крутящего момента, а слишком тонкие увеличивают время, требуемое для нарезки резьбы. Пружины изготавливают из стали 60С2 или 65Г.

Ограничение по моменту на практике реализуется так. В корпусе и втулке установлена пара сопряжённых кулачков. Перед началом нарезания резьбы уточняют величину съёма металла «на сторону»: она должна соответствовать размеру впадины резьбы с припуском не более 1,…1,5 мм на сторону (меньшие значения соответствуют более хрупким материалам, в частности, чугуну). Когда развиваемый момент превышает допустимый для данного типоразмера метчика, кулачки выходят из зацепления, и начинают проскальзывать. В результате вращение корпуса воротка приостанавливается.

Такие метчикодержатели не являются универсальными, и могут использоваться лишь при достаточных размерах рабочей зоны. Основная область их применения – глубокие и глухие отверстия.

Можно ли изготовить метчикодержатель самостоятельно?

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.

Как выбрать путевый метчикодержатель, а не китайское барахло.

Если вы решили нарезать внутреннюю резьбу с помощью метчика, то вам понадобится метчикодержатель — приспособление, в которое зажимается метчик. Ведь при нарезке резьбы метчиком идет приличное усилие и нужно крепко держать метчик, чтобы все прошло как нужно и чтобы не «закосить» резьбу. В строительных магазинах ассортимент данных девайсов широк, какой выбрать, на что обращать внимание — все в этой статье. Будет фото, советы по покупке, описание моделей и конечно же цены.

Отечественные метчикодержатели.

Отличаются от импортных недорогих более высоким качеством, цена соответственно тоже немаленькая. Очень часто мне, как продавцу в магазине, видно, что люди, которым нужно нарезать одну-единственную резьбу(например на М6), жалеют денег как на метчик так и на метчикодержатель. Вы конечно же знаете, что отечественный качественный метчик из быстрорежущей стали стоит недешево(по сравнению с китайскими аналогами из углеродистой стали), так что если такой покупатель даже и купит метчик, то денег на метчикодержатель становится уже жалко. Оно и понятно, ведь качественный отечественный метчикодержатель стоит чуть подешевле самого метчика. Поэтому не каждый решается на покупку, а зачем, если надо нарезать одну резьбу — для этого в качестве держателя вполне можно использовать обычный рожковый ключ или разводной. Конечно, придется попариться с нарезкой резьбы, но все-таки зато будет экономия.

Все метчикодержатели подразделяются по размерам. Например, М3-М8(означает, что можно зажать все метчики от 3 до 8 мм), 4-12 или 12-36. То есть они бывают маленькие, средние и большие. Так что берите такой, чтобы зажать нужный размер метчика. На фото различные размеры держателей.

Импортные китайские метчикодержатели

Чаще всего это дешевые китайские модели, стоят недорого. Например, если отечественный М3-М8 стоит 130 рублей, то китайский подобный 50-70. Разница налицо. Хотя и качество также отличается, китайский сделан из порошкового металла(силумин), он не крепкий и если вы приложитесь посильнее, то вполне вероятно, что ваш китайский держатель расколется. Такое случается очень часто. Но для разовых работ чаще всего покупают именно такие, поскольку выполнил работу и положил на полку для лучших времен, денег много не потрачено — неплохой выбор для разовых работ. Как вариант — модели фирмы Stayer, недорогие, для дома потянет. На фото ниже.

Еще на заметку: Любите точить ножи? Тогда однозначно нужно прочитать про заточные бруски

Однако если вы частенько режете резьбу метчиками, то лучше все-таки иметь добротный отечественный метчикодержатель, его хватит надолго, да и работать им не страшно, можно не париться, что он сломается, все-таки сделан из нормального металла, а не из порошковой китайской подделки.

Помимо обычных вариантов в продаже можно встретить реверсивные с трещоткой. Например, фирмы Matrix. Вполне приемлемого качества, для домашних работ. Такие модели предназначены для нарезания «глубокой» резьбы, в тех случаях, когда нет возможности крутить ручками метчикодержателя. Конечно, если резьбу нужно нарезать в узком пространстве, то можно попробовать длинный гаечный метчик, однако не всегда это помогает, поскольку гаечный метчик — он для сквозных отверстий. А что делать, когда нужно нарезать резьбу глухую, не насквозь. Тогда единственный вариант — реверсивная модель, имеет вид удлиненного цилиндра, его можно вставить туда(узкое пространство), где невозможно работать обычным метчикодержателем с ручками в разные стороны. Модель фирмы Matrix имеет 2 размера М3-М8 и М5-М12. Стоимость от 170 до 250 рублей.
