Принтер для пластика своими руками

Как сделать филамент для 3D-печати из мусора (пластиковых бутылок)

Здравствуйте, уважаемые читатели и самоделкины!

Владельцы 3D принтеров иногда задаются вопросом, а можно ли сделать пластиковый филамент (пруток для печати) самостоятельно. При этом чаще предлагаются варианты обработки неудачных моделей, и отходов от печати.
А возможно ли сделать филамент из мусора, например, ПЭТ-бутылок?

В данной статье Андрей, автор YouTube канала «Brother», расскажет Вам как можно сделать филамент из ПЭТ-бутылок при помощи простой переделки 3D принтера.

Этот способ очень прост, однако не претендует на постоянное использование, и рассматривается как экспериментальный прием самостоятельного изготовления филамента.
Авторы статьи и видеоролика не несут ответственность за любые возможные риски, повреждения и поломки Вашего 3D принтера. Эту технологию Вы можете использовать на свой страх и риск.

Материалы , необходимые для самоделки.
— Пластиковые бутылки (крупные).

Процесс изготовления.
Технология изготовления такого прутка очень проста, и похожий способ уже был описан в одной из статей на этом сайте. Суть заключается в быстром локальном нагреве ПЭТ-ленты, полученной из бутылок, и ее протягивании через узкое отверстие. Однако такой метод весьма громоздкий, не позволяет автоматизировать процесс, большую часть которого приходится делать вручную. Также под вопросом остается получение хоть сколько-нибудь точного и стабильного диаметра «прутка».

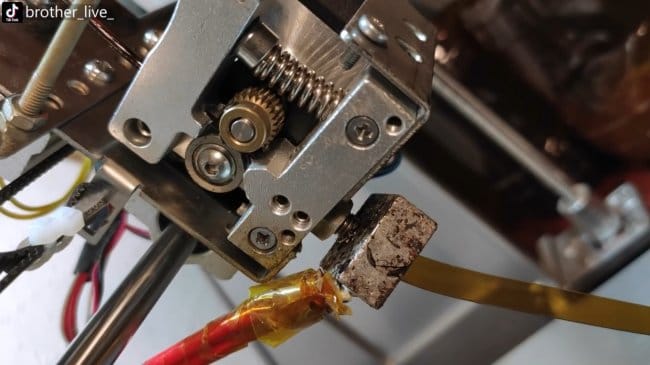

В этом эксперименте автор использует весьма простой 3D принтер , на котором установлена самодельный «директ» экструдер — система подачи прутка объединена с хотэндом. В нормальном режиме пруток проталкивается шестернями в направлении сопла, где происходит его плавление и экструдирование.

Также система подачи прутка (фидер) может работать и в обратном направлении. Это нужно, например, при замене филамента. Именно эта идея и была взята за основу технологии.

В качестве исходного материала послужат пластиковые бутылки емкостью 1,5-2 литра. Предпочтительнее выбирать бутылки без тиснения, с ровной поверхностью.

Первым делом нужно удалить этикетки, следы клея, и промыть тару теплой водой.

В итоге ленту постепенно затягивает через отверстие в нагревательном блоке, и сворачивает в плотный «рулет». Это, конечно, не полноценный заводской пруток, но весьма близкое его подобие.

Говорить о профессиональной печати таким филаментом сложно, ведь максимальная длина прутка даже из большой бутылки составит не более пары десятков метров, и крупные детали из нее не получатся. Также неизбежно будет колебаться диаметр прутка, что негативно скажется на качестве печати.

Если Вас устроит такая технология — то можно построить небольшой станочек, используя вместо целого принтера лишь фидер с хотэндом, и плату управления (при модернизации принтеров их часто заменяют на более совершенные, а старые отправляют «на полку»).

Благодарю автора за весьма простую технологию получения «прутка» для 3D печати.

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно посмотреть здесь.

Источник

Экструдер для переработки пластика своими руками

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

Нужны советы по созданию экструдера, для переработки пластика

Печатаю много такого

(отечественная техника тоже есть не волнуйтесь)

Остается брак и поддержки , хотелось бы и их пустить в дело !

Начну с того что имею на данный момент:

— Доступа к сварочному аппарату у меня нет , использую то что можно купить в магазине и на Алиэкспрес

1) кусок трубы с резьбой + нагревательный элемент + заглушка (в заглушке резьба под сопло от 3д принтера с отверстием 1,7 мм) для универсальности процесса

Нагреватель (в комплекте 2 , но 1 я угробил )

Заказал еще такой вариант

Мозги нагрева + термопара + реле

— В ходе экспериментов оказалось что 1 нагревательный элемент мало , 2 много . Во общем минимум 2 , иначе провернуть шнек (сверло ) становиться тяжело во всех смыслах.

выход пластика нормальный, шнек крутил руками, качество пластика . ну неплохое , ожидал хрупкость и ломкость , но получилось что то похожее на PLA , хотя перерабатывал ABS.

А теперь к главному

По задумке вращать шнек должен двигатель (от старого патифона) но силы ему явно не хватает

+ перегрев шнека диформирует АБС колесо по которому идет ремневая передача (хотя от этой идеи я пожалуй откажусь , все очень не надежно)

В общем Вопросы следующие :

Стоит ли использовать шаговый двигатель? и какой ? (вместо того что я вам показал)

Как и чем его питать и регулировать обороты ?

В электронике я почти 0 , нужны готовые решения (типо с алика )

Буду рад если поделитесь опытом и идеями !

( Об узлах контроля и протяжки прутка пока не будем, не хочу загадывать далеко )

Источник

3D принтер на рельсах своими руками: описания и кейсы

Содержание

Выбор типа направляющих — один из принципиальных вопросов при самостоятельном изготовлении 3D принтера. Пары в кинематике принтера, такие как круглый линейный вал с подшипником и рельсовая направляющая с кареткой, имеют свои достоинства и недостатки. Так, схемы на круглых валах более распространены, из-за относительной простоты и дешевизны такого решения, но рельсовые направляющие обеспечивают заметно меньший прогиб, более точны, а значит способны обеспечивать заметно более высокую точность позиционирования, что особенно важно для 3D-печати.

В этом материале мы собрали несколько актуальных решений для использования рельсовых направляющих при строительстве 3d принтера своими руками.

3D-принтер с большой областью печати

Преимущества рельсовых направляющих наиболее заметны в по-настоящему больших принтерах, в которых перемещение по осям осуществляется на значительные расстояния. Возможность закрепить рельс по всей его длине (а не только в подвесах по крайним точкам) позволяет не потерять в точности позиционирования при больших областях печати.

Неплохой пример самодельного принтера на рельсах с большой областью печати — принтер BA3DP созданный Бобом Дарроу (Bob Darrow) и доступном на OpenBuild. Его работа не слишком хорошо документирована, но автор может предоставить свои чертежи 3d printer-а по запросу. Подробные чертежи 3d принтера для сборки своими руками выкладывает не так много самодельщиков. Тем не менее, его работа определенно заслуживает внимания, ведь благодаря использованию рельсовых направляющих и обеспечению дополнительной прочности рамы, ему удалось обеспечить высокую точность печати даже очень больших моделей.

Вот что пишет сам автор о своем 3D принтере:

Для точной 3D-печати главным требованием является жесткость рамы. Если она скручивается, изгибается или перемещается при изменении веса, приложенного к оси X с установленным экструдером, то вам никогда не удасться добиться должного уровня печати. Для укрепления рамы были разработаны специальные крепежные элементы (на фото — оранжевые), форма которых идеально совместима с используемым профилем.

В качестве рабочего стола использован лист закаленного стекла. Его конструкция первоначально включала дополнительный стальной лист, который использовался для точного позиционирования по вертикали с помощью датчика приближения и концевого выключателя, но оказалось, что проще проводить юстировку по девяти точкам с помощью только выключателей и вносить правки в настройки ПО. Также, в одном из первоначальных вариантов конструкции вместо стола была использована толстая плита из алюминия (1,4 дюйма), но ее вес оказался слишком большим для шагового двигателя и приводил к пропуску шагов.

Хотэнд этого 3d принтера на рельсах, построенного своими руками также заслуживает отдельного внимания. Он работает сразу с двумя филаментами, которые подаются двумя отдельными приводами, закрепленными на раме. Головка же перемещается по рельсовой направляющей, которая обеспечивает практически полное отсутствие прогибов.

Видео сборки аналогичного по размерам 3D принтера на рельсах с большой областью печати

И еще больше

В больших проектах, где используются большие экструдеры на длинных осях не обойтись без использования рельсовых направляющих. В следующем проекте автор строит 3D-принтер с рабочим пространством общим объемом в один кубический метр и планирует использовать гранулированный пластик и пеллетный экструдер) для печати.

Проект Питера Стонехема (Peter Stoneham) Double H-Bot на основе Openbuilds 2040 v-slot пока еще не завершен, но уже содержит ряд моделей, которые можно использовать для постройки своей версии 3d принтера своими руками.

По словам автора, целью проекта является создание простого, относительно доступного (ценой менее $1000) и относительно компактного 3D-принтера с рабочим объемом 1 м3. В качестве исходного сырья планируется использовать гранулированный пластик в смеси с измельченной пластмассой, пригодной для вторичной переработки.

Основная конфигурация H-belt? но в отличие от подобных конструкций, на каждой оси будет работать сразу два двигателя — это поможет снизить вероятность вибраций на основной балке, позволит уменьшить длину приводных ремней и уменьшить размер используемых двигателей ( до NEMA17). Кроме того, такое расположение позволяет снизить скручивающие нагрузки,, действующие на раму. используемое решение оптимально подходит для больших принтеров, ведь длина ремней составляет более 7,2 м.

Предполагается возможность использовать сопла разного диаметра от 0,8 до 2,5 мм. Что же касается профилей, то после долгих экспериментов и расчетов было решено остановиться на профиле 2040 для всех элементов конструкции.

Перемещения по оси Z также осуществляются через ременный привод двумя шаговыми двигателями с планетарными редукторами. Общие внешние размеры — X=1200мм Y=1300 Z=1380, а полезный внутренний объем; x=1000 мм y=1050 z=1100

Видео аналогичного по размерам принтера в процессе работы:

Delta на рельсах

Delta-компоновка имеет свои преимущества, позволяя печатать высокие модели, при этом сам принтер остается достаточно компактным. Использование рельсовых направляющих позволяет обеспечить необходимую плавность и равномерность движения по осям, к наличию которой особенно чувствительны устройства с подобной компоновкой.

Автор этого проекта Геральд Клейн (Gerald Klein) построил 3d принтер на рельсах своими руками высотой 1 метр и диаметром основания рабочей поверхности 30 см.

В основе конструкции три метровых отрезка линейных рельсовых направляющих C-Beam. Перемещение печатающей головки осуществляется через ременный привод от трех шаговых двигателей. Основа рабочего стола и верхней части принтера — алюминиевые пластины толщиной полдюйма. Автор особенно подчеркивает, что при такой компоновке особенно важна их идеальная плоскость. В предложенном им варианте пластина получена водной резкой.

Чтобы построить такой 3d принтер своими руками нужны чертежи, которые вы сможете найти по этой ссылке. Кроме того, там же размещена информация об использованных в проекте деталях.

Double D-Bot на рельсах

Рельсовые направляющие разумно использовать только там, где они обеспечат высокую точность. Иными словами перемещение стола вверх и вниз можно организовать с помощью винтовых направляющих, используя рельсы только на X и Y осях.

Проект именно такого 3D принтера (название автора — Double D-Bot 400mm x 400mm x 600mm) создан на openbuilds пользователем Troy Proffitt. На момент написания статьи он еще не завершен, но по имеющимся фотографиям уже можно получить представление о том, как будут использоваться рельсовые и винтовые направляющие.

Рельсы Vslot вместе с C-Beam

В этом проекте 3D-принтера использованы два типа рельсовых направляющих. Vslot обеспечивает перемещение только для оси X, а две других работают на C-Beam. Автор проекта — mytechno3d.

Помимо вариаций с использованием рельсовых направляющих, этот проект отличает наличие водяного охлаждения для хотэнда, а значит на нем можно печататть высокотемпературными пластиками, например — нейлоном.. В описании автор приводит только спецификацию проекта и несколько чертежей деталей, которые были разработаны чтобы сделать этот 3d принтер своими руками.

Вот краткие характеристики:

• Питание: 24V
• Плата управления: Smoothieboard
• Водоохлаждаемый экструдер : Duyzend
• Рабочая поверхность: Боросиликат 400×380 или алюминиевая пластина
• Подогрев: 24 V
• Оси Z и Y: C-BEAM
• Ось X : 2040 рельсовая направляющая Vslot
• Охлаждение: старая система охлаждения воды для ПК Thermaltake

Вот видео работы этого принтера:

D-Bot Core-XY на рельсах

Вариант постройки с 3D принтера своими руками, предложенный пользователем spauda01 сервиса Thingiverse, подразумевает использование рельсовых направляющих на всех осях, кроме подъема стола: для него используются винтовые. Но поскольку в вертикальном направлении колебания не столь велики, решение вполне имеет право на существование.

Для этого 3d принтера своими руками доступны чертежи, спецификации и даже видео с процессом сборки и настройки. Сам проект представляет собой значительно измененный Core-XY C-Bot с несколько увеличенным в высоту доступным объемом печати (300мм x 200мм x 325мм) и использованием более простых и доступных версий комплектующих. В результате итоговая стоимость проекта оценивается автором примерно в $200, что очень даже неплохо для 3D принтера на рельсовых направляющих.

Ниже вы можете увидеть процесс постройки принтера и печати на нем.

Полный плейлист видео постройки принтера можно смотреть здесь.

Плейлист процесса печати демо-моделей здесь.

Модификация принтера на круглых валах

Готовые принтеры на круглых валах заметно дешевле, чем их аналоги на рельсовых направляющих, но далеко не всегда покупатели более дешевых устройств оказываются удовлетворены результатом печати. Что же, практически всегда есть альтернатива: можно модернизировать свой принтер. Один из вариантов предлагает пользователь Thingiverse с ником Blv. В его распоряжении был принтер Anet A8 (решение актуально и для AM8, а также клонов Prusa I3).

В пояснении к проекту Blv говорит о преимуществах чуть более дорогих, но обеспечивают значительно более высокую точность линейных рельсовых направляющих. Кроме того, их использование позволяет несколько расширить область печати для принтера и получать заметно более высокие результаты на большой скорости печати. .Автор предлагает заменить на рельсы привод стола и ось Y, снабдив весь процесс подробнейшими инструкциями,спецификациями и CAD-моделями необходимых деталей, которые вполне можно распечатать на принтере до его модификации. Вам останется только следовать инструкции, чтобы получить более совершенную и качественную версию бюджетного 3D принтера.

Voron: Сборка 3D принтера по инструкции

Скажем сразу — этот 3d принтер относительно дорог, но представляет собой одно из лучших решений — максимально качественное и надежное. Проект Voron разрабатывался и оттачивался несколько лет. В результате, обзавелся огромным сообществом и массой реализаций, кроме того у этого принтера есть собственный сайт http://vorondesign.com/ . На сегодняшний день есть сразу две версии — начальный Voron1 и более продвинутый Voron2 (актуальная реализация — 2.1).

Но самое главное — пользователям доступен конфигуратор. Нужно просто выбрать тип профиля, линейные размеры и получить полностью актуальную спецификацию деталей — до последнего винтика. Также, на сайте представлена подробнейшая инструкция по сборке (каждый этап максимально визуализирован), поэтому собрать 3d принтер Voron не сложнее, чем кухонный шкаф. Если хотите больше подробностей, то подробную спецификацию с вариантами замен можно найти здесь.

Для тех, кто предпочитает идти до конца и сделать 3d принтер полностью своими руками, а не из покупных деталей, на сайте есть раздел, посвященный экструдеру. Там можно найти чертежи и подробную инструкцию по сборке собственной версии хотэнда.

Выбор качественных комплектующих

Конечно, можно купить 3D-принтер на рельсах и не тратить время и силы на комплектацию, проектирование и изготовление деталей. Тем более, что мы готовы предложить очень интересные модели по привлекательным ценам. Но если ваш выбор — самостоятельное изготовление 3D принтера, не забывайте о том, что самый широкий ассортимент качественных комплектующих вы сможете найти в Top 3D Shop.
