Прибор для электростимуляции своими руками

Электромиостимуляция

Процедура показана при парезах и параличах различного генеза (постинсультные синдромы включительно), колебаниях артериального давления, атрофии мышечной ткани, варикозном расширении вен, ожирении. Электростимуляция широко применяется в схемах комплексной терапии, а также профилактических и реабилитационных мероприятиях.

Роль электромиостимуляции в лечении сосудистых патологий

Методика примечательна отсутствием широкого спектра противопоказаний, безболезненностью, относительной безопасностью и результативностью.

В процессе проведения процедуры электромиостимуляции используются импульсные токи разной частоты, подобранные согласно параметрам человеческого организма. Правильное электрическое воздействие, рассчитанное по индивидуальным потребностям и параметрам, позволяет вывести пациента в стойкую ремиссию при тяжелых хронических заболеваниях, снять боли, обогатить кровоток, стабилизировать внутритканевые обменные процессы, сформировать поток импульсов, поступающих в центральную нервную систему. С помощью методики нередко проводится симптоматическое лечение, в результате которого устраняются отек, мышечное напряжение, воспалительный процесс.

Электромиостимуляция благотворно влияет на сосуды: нормализует их тонус и эластичность, увеличивает просветы при окклюзионных поражениях, регулирует артериальное давление.

Процедура обеспечивает следующие эффекты:

• Поддержание сократительной способности мышц;
• Восстановление двигательных функций конечностей путем регулировки поступления нервных импульсов в ЦНС;
• Снятие отека, воспаления, застойных явлений в тканях;
• Препятствование развитию атрофии мышечной ткани;
• Регулирование и стабилизация артериального давления;
• Улучшение тканевого питания путем активации кровоснабжения и обогащения кровотока;
• Оптимизация реологии крови;
• Купирование болевого синдрома различной этиологии и выраженности;
• Рассасывание жировых отложений (в том числе, висцерального жира);
• Нормализация метаболических процессов в клетках и тканях;
• Регенерация кожного покрова и структур опорно-двигательного аппарата (протекция от разрушения суставов и хрящей при воспалительных и дегенеративных поражениях, восстановление тканей при посттравматических осложнениях);
• Постепенное физиологическое очищение крови от токсичных веществ;
• Активация иммунных функций;
• Облегчение самочувствия.

Методика часто применяется при постинсультных осложнениях и связанной с ними гиподинамии. Отлично проявила себя в терапии системных полиэтиологических симптомокомплексов, включая вегетососудистую дистонию (ВСД).

Показания к проведению электромиостимуляции

Назначение процедуры необходимо получить от лечащего или наблюдающего специалиста. Самостоятельное обращение к методике чревато ухудшением состояния и прогрессированием имеющихся заболеваний. Подбор физиопроцедуры и ее технических особенностей (частоты тока, кратности применения, длительности курса) производится в строгом соответствии с показаниями пациента, индивидуальными особенностями организма и целями лечения. Не забывайте о наличии противопоказаний к электромиостимуляции.

Электромиостимуляция используется при таких заболеваниях:

• Вегетососудистая дистония (нейроциркуляторная дистония);
• Синдром вертебральной артерии;
• Варикозное расширение вен;
• Нарушения кровоснабжения головного мозга;
• Последствия инсультов (парезы и параличи);
• Гипертония и гипотония;
• Нарушения метаболизма (в том числе, гиперхолестеринемия при атеросклерозе);
• Синдром Рейно;
• Окклюзионные заболевания сосудов (острые и хронические), включая прогрессирующий атеросклероз;
• Лимфостаз;
• Сосудистая недостаточность (артериальная или венозная).

Электромиостимуляция, как и другие физиопроцедуры, не является самостоятельным методом лечения. Специалисты применяют ее в комплексе с консервативной или оперативной терапией. В ряде случаев больному назначаются дополнительные физиопроцедуры.

Особенно хорошо методика проявляет себя в реабилитационных и профилактических мероприятиях.

Принципы проведения процедуры электромиостимуляции

Процедура выполняется квалифицированным врачом-физиотерапевтом. При этом соблюдается протокол терапии, согласованный с лечащим специалистом (кардиологом, флебологом, сосудистым хирургом, неврологом и т.д.). Осуществление электромиостимуляции проходит в амбулаторных условиях соответствующего кабинета. Настоятельно не рекомендуем вам обращаться к подобным манипуляциям «на дому» у некомпетентных лиц.

Электромиостимуляция не требует специфических подготовительных мероприятий. В процессе ее проведения не используется анестезия.

Обычная электромиостимуляция проводится посредством наложения на определенные части тела электродов, проводящих ток. Они бывают клейкими (снабженными токопроводящим гелем) либо многоразовыми (располагаются на коже поверх гидрофильных прокладок). Существует иная разновидность процедуры, называемая внутритканевой электростимуляцией. Она более инвазивна, поскольку при ее проведении под кожу вводятся тонкие электродные иглы. Считается более эффективной, нежели классическая электромиостимуляция.

Процесс проведения физиопроцедуры состоит из следующих этапов:

1. Пациент удобно располагается на кушетке, принимая нужную позу
2. На кожу в определенных точках тела накладываются электроды, задающие направление импульсов;
3. Специалист выбирает на аппарате необходимое время лечения, а также задает специфические параметры для интенсивности и частоты передаваемого тканям электротока (характеристики напрямую зависят от показаний и целей процедуры);
4. Оборудование приводится в действие;
5. Средняя продолжительность сеанса составляет 20-30 минут.

Во время процедуры вы не почувствуете выраженных болевых или дискомфортных ощущений. Напротив – большинство пациентов отмечают, что электромиостимуляция приятна телу. Примерно на 10 минуте в крови начинают активно продуцироваться эндорфины – «гормоны радости», с чем связано обезболивающее и расслабляющее действие метода.

Усредненная кратность процедур для полноценного курса классической электромиостимуляции составляет 15-20 сеансов. Для лечения внутритканевой электростимуляцией достаточно 3-8 сеансов, в зависимости от динамики.

Процедуру приемлемо сочетать с мануальной терапией и ЛФК.

Противопоказания к процедуре

Электромиостимуляция имеет абсолютные и относительные противопоказания. При наличии относительных ограничений, физиотерапевт подбирает непродолжительные курсы и внимательно следит за самочувствием пациента.

Противопоказания к процедуре:

• Гипертония третьей степени (с частыми гипертоническими кризами);
• Мерцательная аритмия;
• Поперечная блокада сердца;
• Ревматизм в активной форме;
• Обширные трофические язвы конечностей, открытые раны, гнойники и свищи;
• Нарушения коагуляции (наследственные и приобретенные);
• Наличие внутриматочной спирали у женщин;
• Почечная и печеночная недостаточность;
• Онкологические заболевания и доброкачественные опухоли неясного генеза;
• Прогрессирующий тромбофлебит;
• Использование кардиостимулятора;
• Желчнокаменная болезнь;
• Повышенная мышечная электровозбудимость;
• Эпилепсия и эпи-синдром
• Острые вирусные и инфекционные заболевания;
• Психические расстройства;
• Беременность в любом триместре.

Посещайте сеансы только при условии стабильно удовлетворительного самочувствия. Откажитесь от лечения при внезапной болезни (например, грипп или ОРВИ) и продолжите курс после выздоровления.

На время прохождения электромиостимуляции откажитесь от приема спиртных напитков. Предварительно проконсультируйтесь с физиотерапевтом относительно иных коррективов в образе жизни и режиме.

Категорически не рекомендуем вам обращаться к самолечению с помощью недобросовестных специалистов. Обязательно посетите кардиолога, флеболога и терапевта перед обращением к электромиостимуляции. Выполняйте ее только у опытного физиотерапевта.

Материалы по теме:

При хронической почечной недостаточности происходит снижение функций почек до их полного отказа работать. Тем самым вызыватся постепенная гибель почечной ткани и как следствие — хроническое заболевание почек.

Отеки ног

По врачебной статистике, наиболее подвержены отечности женщины. Самое распространённое место для появления отеков – это область век (так называемые «мешки под глазами») и нижние части ног, в основном, ступни и голени.

Источник

Самодельный прибор для tDCS

Скачать себе

Оставить отзыв

Сообщить неисправную ссылку

Разработать надежную и главное дешевую схему прибора для электростимуляции tDCS (транскраниальная электростимуляция) попросили друзья. Цена фирменного прибора в несколько сотен USD как то не вдохновила никого на покупку. В интернете гуляет одна и та же схема на LM317, которую разработал дилетант из-за бугра, а потом она перекочевала и в рунет. Почему схема разработана дилетантом, я поясню позже и категорически не рекомендую ее повторять! Собственно описание, а также вся необходимая информация в приложенном архиве.

О методе

Транскраниальная стимуляция постоянным током (tDCS) – это неинвазивное (без проникновения внутрь организма) воздеи?ствие на мозг током очень слабой силы для изменения его функционирования.

Принципы работы

Наш мозг – настоящий командный центр. Разные зоны коры головного мозга отвечают за мышление, обучение, внимание, движения, слух, зрение и многое другое. Таким образом, воздействуя на работу мозга, можно положительно влиять на большинство процессов организма.

За большинство процессов головного мозга отвечают нервные клетками – нейроны. Это электрически возбудимые клетки, которые обрабатывают, предают и хранят всю информацию головного мозга. Было установлено, что tDCS изменяет возбудимость нейронов – их способность передавать нервный импульс. Во время tDCS между анодом («+» заряженным электродом) и катодом («-» заряженным электродом) создается электрическое поле, которое увеличивает возбудимость неи?ронов у анода и снижает – у катода.

Научные исследования показывают, что длительные изменения в возбудимости нейронов могут приводить к изменению контактов между нервными клетками. Этот процесс носит название синаптической пластичности и считается основным механизмом, с помощью которого реализуется феномен памяти и обучения.

Источник

Прибор для электростимуляции своими руками

Автор: Black27512
Опубликовано 17.10.2011
Создано при помощи КотоРед.

В данной статье описывается как самостоятельно изготовить мозговой электростимулятор для ТЭС-терапии.

Немного от ТЭС-терапии:

Метод ТЭС-терапии (транскраниальной электростимуляции защитных механизмов мозга) разработан около 20 лет назад в Институте физиологии им. И.П.Павлова Российской Академии Наук (Санкт-Петербург) группой ученых под руководством доктора медицинских наук, профессора, академика Российских Академии Естественных Наук и Академии медико-технических наук, лауреата Гос. премии СССР В.П.Лебедева с применением принципов доказательной медицины.

В настоящее время метод ТЭС-терапии является общепризнанным методом физиотерапии.

Метод ТЭС-терапии основан на экспериментально обнаруженном явлении селективности транскраниального электрического воздействия на защитную систему мозга человека и животных, зарегистрированном в качестве научного открытия Международной ассоциацией авторов научных открытий и изобретений (№ 237, 2003 г., приоритет 1996 г.).

Коммерческим изготовлением стимуляторов в России занимаются несколько организаций: Центр транскраниальной электростимуляции ( https://www.tes.spb.ru/ ) (аппараты «Трансаир» и «Доктор-ТЭС»), сторонний разработчик, использующий несколько иной метод стимуляции в своём аппарате «Альфария» ( https://www.alpharia.ru/ ). О работе и влиянии данного метода можно подробно ознакомиться на их сайтах.

Предлагаемое устройство является своеобразной копией нескольких коммерческих аппаратов, а именно таких как «Альфария», «Доктор ТЭС» и «Трансаир 05».

В схеме используется широко распространённый микроконтроллер ATmega8-8SU (в планарном корпусе, применение версии в DIP-корпусе НЕ ПРЕДУСМОТРЕНО!)

В качестве дисплея используется 4 семисегментных индикатора с общим катодом (прошивки под общие аноды нет, но автор готов её сделать при необходимости).

Питание схемы осуществляется от АКБ Ni-MH (или Li-ION) с номинальным напряжением 3.6в. В качестве повышающего преобразователя в схеме применён DC-DC преобразователь, управляемый МК. В конструкции предусмотрена зарядка АКБ от USB (5в). Так же имеется спящий режим (режим, когда устройство «выключено»), что удобно с точки зрения экономии заряда АКБ, т.к. есть функция автовыключения. Наличие механического выключателя питания чисто опционально, потребность в нём может возникнуть лишь в случаях, когда предполагается длительное хранение.

Схема не нуждается в настройке и при правильной сборке и намотке трансформатора T1 начинает работать сразу.

ВНИМАНИЕ. На плате в цепи затвора VT8 имеется перемычка между VT8 и DD1, при программировании МК её быть не должно. Она паяется только после того, как МК запрограммирован и проверена работоспособность программы.

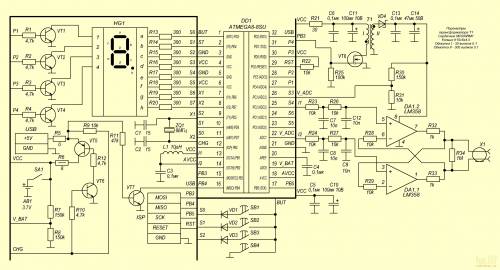

Намоточные данные трансформатора указаны на принципиальной схеме. В качестве транзисторов VT1-VT4, VT6, VT7 используются BC817-25, в качестве VT5 BC807. В качестве VT8 можно применить BSS138 или аналогичный N-канальный MOSFET, так же можно применить биполярный NPN транзистор, но для этого нужно исключить R25, а вместо перемычки установить резистор 2.2кОм. Диоды VD1-VD3 КД522 или 1N4148. Диод VD4 любой малогабаритный диод Шоттки с обратным напряжением не менее 50В и прямым током не менее 25мА. В качестве разъёма X1 удобно использовать аудиоразъём mini-JACK 3.5мм.

После монтажа всех компонентов на плату (за исключением перемычки между затвором VT8 и DD1) производится программирование DD1 внутрисхемным программатором. Питать схему при этом лучше от АКБ, либо от самого же ПК (USB). Иначе есть вероятность вывести из строя порты ПК и МК.

Для прошивки автор использовал программатор PonyProg ( https://www.lancos.com/prog.html ). Напомню, что при работе с PonyProg сначала нужно откалибровать программу, затем прочитать (!) фьюзы, загрузить прошивку (HEX), прошить (Write Device), опять открыть вкладку с фьюзами, установить их (как именно см. ниже), записать. Для удачной прошивки МК рекомендуется следовать этой последовательности.

Биты конфигурации МК (Fuses):

BootLock12 = Unprogrammed (1) (галки нет)

BootLock11 = Unprogrammed (1) (галки нет)

BootLock02 = Unprogrammed (1) (галки нет)

BootLock01 = Unprogrammed (1) (галки нет)

Lock2 = Unprogrammed (1) (галки нет)

Lock1 = Unprogrammed (1) (галки нет)

RSTDSBL = Unprogrammed (1) (галки нет)

WDTON = Unprogrammed (1) (галки нет)

SPIEN = Programmed (0) (галка есть)

CKOPT = Unprogrammed (1) (галки нет)

EESAVE = Unprogrammed (1) (галки нет)

BOOTSZ1 = Unprogrammed (1) (галки нет)

BOOTSZ0 = Unprogrammed (1) (галки нет)

BOOTRST = Unprogrammed (1) (галки нет)

BODLEVEL = Unprogrammed (1) (галки нет)

BODEN = Programmed (0) (галка есть)

SUT1 = Unprogrammed (1) (галки нет)

SUT0 = Unprogrammed (1) (галки нет)

CKSEL3 = Unprogrammed (1) (галки нет)

CKSEL2 = Unprogrammed (1) (галки нет)

CKSEL1 = Unprogrammed (1) (галки нет)

CKSEL0 = Unprogrammed (1) (галки нет)

После прошивки отсоедините программатор и подайте питание на схему. На индикаторе должно отобразиться приветствие «-HI-» и далее сообщение «STOP». Это говорит о том, что МК прошился и программа запустилась.

Далее можно установить перемычку между затвором VT8 и DD1 и попробовать включить устройство в режим стимуляции по программе 02 (см. Инструкцию по эксплуатации). Если при запуске процесса стимуляции на дисплее отображается сообщение «Err.1», то это означает, что у вас не правильно работает DC-DC преобразователь, проверьте трансформатор, фазировку обмоток, VT8, VD4, R30, R31, R21, DA1, C6, C11, C13, C14. При нормальной работе на катоде VD4 должно присутствовать напряжение около 25В.

Если сообщение об ошибке не выводится и по дисплею передвигается «чёрточка» то можно переходить к тестированию выхода. Для этого подключите на выход X1 резистор сопротивлением порядка 30-40 кОм и подключите параллельно осциллограф. Увеличивая ток (см. Инструкцию по эксплуатации), проконтролируйте наличие биполярных импульсов. Смысл в том, что бы проконтролировать работы обоих плеч выходного каскада (DA1). Уровни положительного и отрицательного импульса должны быть одинаковыми, а величина не ниже 20В (при установке величины тока примерно в среднее положение).

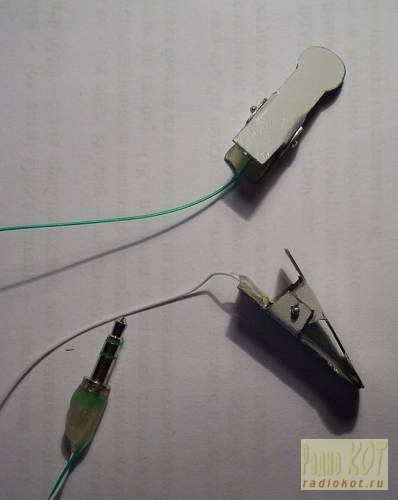

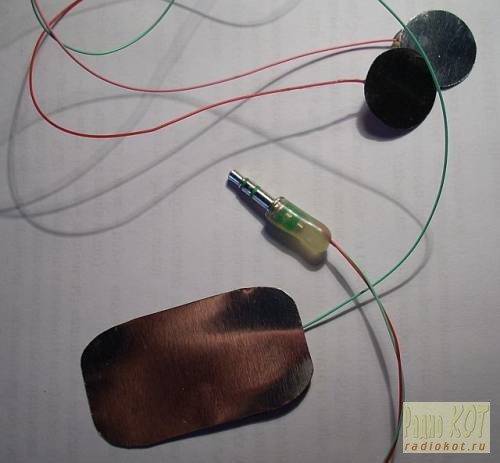

В данном стимуляторе используется два вида электродов. Один из них в виде клипсов на уши, а второй в виде одного электрода на лоб и двух электродов, которые крепятся за ушами на поверхности головы на уровне мочек ушей.

Электроды лучше изготавливать из металлов не подверженных коррозии или хотя бы имеющих такое покрытие.

ВНИМАНИЕ! Для каждого из режимов требуется применять свой вид электродов (см. Инструкцию по эксплуатации).

Подробно о том, как пользоваться стимулятором, его режимах, особенностях интерфейса и т.п. читайте в ИНСТРУЦИИ по эксплуатации. Она прилагается к данной статье. Так же в приложении ищите прошивку, чертёж печатной платы, чертёж для изготовления клипсов на уши и рисунок на переднюю панель для трансфертной плёнки.

ВНИМАНИЕ! Автор не несёт никакой ответственности за возможный вред здоровью при неправильной эксплуатации. В конструкции присутствует экспериментальный режим (программа 00) с возможностью регулировки параметров сигнала в широких приделах, что может негативно влиять на здоровье. Использовать данный режим автор не рекомендует, он предназначен для людей, понимающих принцип работы ТЭС.

Конструкция является некоммерческим проектом и своеобразной попыткой получить прибор аналогичный коммерческим, но стоимостью в 10-20 раз дешевле. Данная статья может свободно распространяться / передаваться / копироваться.

И напоследок несколько фотографий авторской конструкции.
