Прибор для электролиза своими руками

Собираем электролизер и делаем водородную горелку

Материалы и инструменты, которые использовал автор:

Список материалов:
— листовая сталь (а лучше нержавейка);
— едкий натр и вода (для электролита);
— силиконовый герметик;
— крестики для кладки плитки;
— оргстекло;
— штуцера;
— кусок трубы и медная проволока (для пламегасителя);
— надежные провода, шланг и пр.

Процесс изготовления самоделки:

Шаг первый. Вырезаем электроды
Первым делом вырезаем электроды, для этого лучше использовать нержавеющую сталь, поскольку любой другой быстро выгорит и весь узел придет в негодность.

Чем больше будет электродов, тем больше газа сможет выделить генератор. В итоге у автора получилась довольно массивная пачка электродов, листовой металл удобнее всего резать на станке.

Шаг второй. Сборка генератора
Далее нужно собрать генератора как на схеме. Между электродами должно быть некоторое расстояние, чем меньше оно будет, тем меньшее понадобится напряжение для электролиза. Электроды по схеме подключаются последовательно, что нужно также для снижения питающего напряжения.

Весь блок собирается на силиконовом герметике, в итоге получается своего рода труба из электродов, которая будет заполняться электролитом. Ну а газ будет выходить через просверленные отверстия.

Для получения необходимых зазоров ставим крестики, которые используются при кладке плитки. Ну а далее наносим герметик по кругу и склеиваем блок. Процедура требует немало времени и внимания, так как пластин довольно много.

Шаг третий. Гидрозатвор
Для недопущения взрыва генератора, в нем обязательно должен быть гидрозатвор. Автор реализовал его из листов оргстекла. Также кусок оргстекла используется для задней стенки генератора. Также используем силиконовый герметик, а в завершении все стягиваем болтами с гайками.

Шаг пятый. Горелка и пламегаситель
Так как выделяем газ является уже готовой горючей смесью, нужно обязательно предусмотреть пламегаситель, чтобы огонь не добрался до генератора.

Сделать пламегаситель можно из куска трубы, просто набиваем в трубу медную проволоку. Когда огонь будет проходить через холодную проволоку, он будет терять энергию и, теоретически, будет тухнуть. У автора несколько раз он не срабатывал, но тем не менее его наличии в конструкции важно.

Ну а в качестве сопла была использована игла от шприца.

Самоделка готова, газ выделяется отлично, получилась мини-горелка с очень высокой температурой факела. Такая горелка легко режет алюминиевую банку и даже плавит стекло.

В качестве сравнения автор продемонстрировал и мощный заводской вариант. Конечно, пламя у заводской версии куда мощнее, но и самодельный вариант также имеет право на жизнь. Конечно, в случае надобности можно собрать генератор и с более высокой производительностью.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Электролизёр своими руками

• Банка
• Трубка
• Фольга
• Провод не тонкий

Начнём

Чтобы соединить их в кучу нужна алюминиевая проволока.

Для того чтобы соединить нужно кусочек провода и наша загагулина.

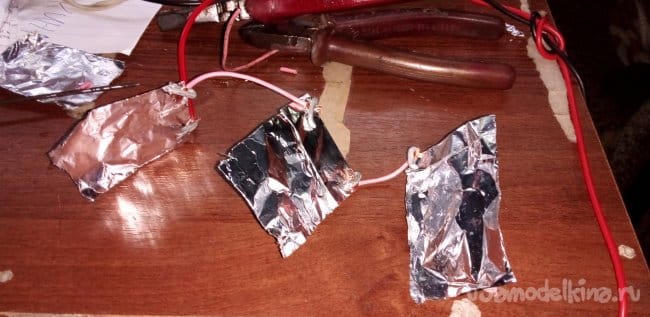

Соединяем по три штуки параллельно

Получаем две сборки. К одной подсоединению плюс, к другой минус.

Теперь нужна ткань.

Отрезаем сколько то кусков (я забыл подсчитать) они должны быть больше чем электроды из фольги.

Собираем сборку с такой последовательностью: минус или плюс, прослойка из ткани, плюс или минус. Делаем так до конца электродов.

Для надёжности нужно обмотать изолентой в идеале синей, но чем богаты тем и рады.

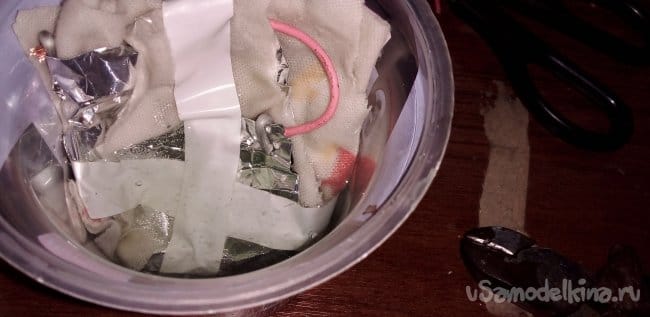

Положим в банку.

Замотаем с верху фольгой и скотчем

А сбоку сделаем отверстия для трубки.

Приклеиваем трубку на изоленту.

Пробуем включить. Вроде работает.

Но если дунуть в шланг то травит. Так что заклеим скотчем. После долгой работы сильно нагрелся.

Электролит я использую всё тот же из уксуса. Но лучше сода (7 ложек) или щёлочь.

У меня получилось что-то вроде игрушки, но рабочей. Это всего лишь прототип. Потом сделаю большой электролизёр с раздельным получением газа. Но это потом.

С вами был тринадцатилетний самоделкин. Всем пока.

Источник

Электролизер

Одним из многочисленных физико-химических процессов, нашедших широкое применение, как в промышленности, так и в быту, является электролиз – выделение на поверхностях подключенных к источнику тока электродов, помещенных в раствор или расплав, их составляющих (чистого металла – алюминия меди, газа и т.д.). Основной установкой, внутри которой протекает данный процесс, является электролизер.

Что такое электролизер

Электролизер – это специальная установка, применяемая для выделения из раствора или расплава его составляющих.

Основными характеристиками электролизера являются:

• Рабочее напряжение для одного электрода колеблется в интервале от 1,8 до 2,0 В;
• Сила тока – для нормального протекания процесса электролиза на электроды подают ток с значением данной характеристики от 5 до 10 А;
• Количество электродов – минимальное количество электродов – 2, максимальное ограничивается размерами самой установки и ее предназначением;
• Габариты электродов – в качестве электродов используют не угольные стержни, а металлические пластины, размер которых определяется предназначением установки, вольт-амперной характеристикой подаваемого на пластины тока;
• Расстояние между разноименно заряженными поверхностями электродов – минимальное расстояние между пластинами-электродами должно быть не менее 1,5 мм;
• Материал электрода – в современных электролизерах в качестве материала для анода и катода используют листовую нержавеющую сталь с добавкой никеля.

Также еще одной важной характеристикой электролизной установки является использование катализаторов.

Применяются такие установки для следующих целей:

• Получение гремучего газа, состоящего из смеси водорода и кислорода (газ Брауна);
• Выделение чистого алюминия, магния, цинка из расплавов их солей;
• Очистка воды от растворенных в ней солей и примесей;
• Нанесение на поверхность металлических деталей тонкого препятствующего коррозии слоя никеля, цинка;
• Обеззараживание пищевых продуктов;
• Очистка сточных вод от растворенных в них солей тяжелых металлов и других вредных веществ.

Важно! Платина-электрод из обычного железа применяется в электролизных установках реже, чем из нержавейки, так как оно быстрее окисляется и приходит в негодность.

Устройство и принцип работы

Самая простейшая электролизная установка состоит из нескольких «ячеек», каждая из которых включает в себя:

• 2 пластинчатых электрода – катод (отрицательный) и анод (положительный);
• Резиновую прокладку, располагающуюся по периметру двух смежных разноименных электродов.

Крайние ячейки оснащаются специальными патрубками, через которые отводятся выделяющиеся газы.

Электролизер может содержать от 1 до 30-40 и более таких «ячеек», одноименные пластины которых подключены последовательно.

Важно! При использовании источников питания с переменным током дополнительно применяют выпрямители, самым простейшим из которых является диодный мост.

Работает такая установка следующим образом:

• В пространство между электродами заливают дистиллированную воду с растворенной в ней щелочью или обычной пищевой содой;
• От источника питания на электроды всех ячеек установки подается напряжение номиналом 1,8-2,0 В;
• В результате протекания процесса электролиза к отрицательно заряженному катоду притягиваются анионы (положительно заряженные ионы) растворенного в воде вещества, в результате чего на нем образуется тонкая пленка натрия;
• На положительно заряженном аноде происходит разрушение молекул воды, при этом из каждой образуется 2 атома водорода и 1 атом кислорода;
• Выделяющийся гремучий газ по отводным патрубкам попадает в предназначенную для него емкость.

Интенсивность процесса электролиза зависит от величины напряжения и силы тока – при малых значениях данных характеристик процесс протекать не будет. Если источник питания будет подавать ток со слишком большими значениями вольт-амперной характеристики, заливаемый в электролизер раствор будет сильно нагреваться и выкипать.

Виды электролизеров

В зависимости от конструкции и принципа работы, различают электролизные установки 5 видов.

Сухие

Такие электролизеры состоят из пластинчатых электродов, разделенных между собой герметичными резиновыми прокладками. Часто «ячейки» установки дополнительно помещают в герметичный корпус.

Вырабатывающиеся в результате электролиза водород и кислород отводятся по специальным патрубкам, находящимся в торце корпуса или крайних пластин установки.

Проточные

Электролизные установки такого вида имеют следующее устройство:

• Электролизная ванна (корпус) с двумя патрубками, по одному из которых в нее подается электролит, по второму отводится образующийся в результате электролиза гремучий газ;
• Пластинчатые электроды, отделенные прокладками;
• Бак с электролитом, расположенный выше корпуса с электродами и соединенный шлангами с патрубками электролизной ванны установки и имеющий в верхней части патрубок с газовым клапаном.

При работе подобного устройства выделяющийся газ через патрубок и шланг попадает в бак с электролитом и, создавая в нем определенное давление, через клапан на отводном патрубке выходит за пределы установки.

Мембранные

Электролизные ячейки таких установок состоят из двух электродов, разделенных между собой тонкой мембраны, пропускающей продукты электролиза и разделяющей электроды между собой.

Диафрагменные

Электролизные установки данного вида состоят из «U» образной колбы с двумя вставленными в нее электродами и 2-3 непроницаемыми диафрагмами. Используются подобные электролизеры для раздельного получения чистого водорода и кислорода.

Щелочные

В отличие от других моделей электролизеров, в таких в качестве электролита применяют раствор щелочи – каустическую соду (гидроксид натрия), являющийся не только дополнительным источником водорода и кислорода, но и катализатором для электролиза.

Такие установки, в отличие от аналогов других видов, позволяют применять более дешевые электроды из обычного железа.

Электролизер для получения водорода

Для того чтобы собрать простейший электролизер своими руками, можно воспользоваться приведенным на рисунке чертежом.

Обратите внимание! Электролизер – это достаточно опасная установка, выделяющийся при работе гремучий газ, скапливаясь в большом количестве, может стать причиной серьезного взрыва. Не следует размещать установку вблизи источников открытого огня, нагревательных приборов.

Электролизер для автомобиля своими руками

Для улучшения сгорания топлива в двигателе автомобиля очень часто собирают электролизер, состоящий из корпуса от старого аккумулятора с помещенными внутрь пластинами из нержавейки, двумя патрубками, один из которых соединен с бачком, заполненным электролитом, второй – с подающим в двигатель воздух шлангом (точнее с гофрированным патрубком, идущим от воздухозаборника к воздушному фильтру).

Запитывают такой самодельный проточный электролизер от аккумуляторной батареи авто при помощи реле и предохранителя на 10 А.

Электролизер своими руками для отопления дома

Применение электролизных установок для отопления дома в настоящее время не приобрело широкого распространения из-за высокой стоимости получаемого в процессе электролиза гремучего газа, по сравнению с наиболее распространенным природным.

Обзор производителей электролизеров

Основными производителями электролизёров являются как отечественные предприятия («РУСАЛ», НПФ «РутТех», АО «Уралхиммаш»), а также их зарубежные конкуренты – Teledyne Energy Systems, Inc (США), Hydrogenics Corp. (Бельгия).

Таким образом, электролизер является достаточно простой и отличающейся большим набором функций установкой, используемой для получения гремучего газа, который в будущем планируют применять в качестве топлива для двигателей внутреннего сгорания, котлов отопления.
