Потолочная консоль под рацию — в авто
Как изготовить консоль на потолок Lada Largus
Изготовление потолочной консоли на УАЗ Патриот
Что же такое потолочная консоль
Чертеж и его особенности
Изготовление
Монтаж устройства
Клуб УАЗ Патриот
Потолочная консоль под рацию
Потолочная консоль под рацию

Потолочная консоль под рацию — в авто

Давно хотелось нечто подобное, покупать за 7 рублей , жабко поддавливало. Решил сваять сам.а шо? Папье маше в детстве то было
Панеслась. Кусок плотного пенопласта, нож, ножовка с мелким зубом, терка с крупной шкурой. Макет к выклейке готов.

Далее эпокидная смола, стеклохолст. Если чо, вышкуривать надо каждый следующий слой, чтобы поровней и удобней потом было. И работать надо в одежде с длинным рукавом, а то чешется мля очень.

Слоев получилось штук пять. А. снаружи макет был оклеен малярным скотчем, чтобы потом пенопласт веселей выковыривать. ААпосля выковырки, получилась вот такая ванночка

Пардон, не резаная ванночка по размеру фотки не влезла, так что пардонте. Отверстия под штатные фонари резались Дремелем с фрезой цилиндриком которая(очь даже аккуратно выходило..

Добавлено в 15:22
Далее примеряем рацию. Вонзаем. Попутно тянем провода питания и прочую шнягу под потолком авто(это я не фоткал)

Рация прижилась как дома

Вроде бы все хорошо.только в ближайших магазах не было серого карпета для обтяжки оного девайса, а шило то свербит закончить. Выход найден 🙂

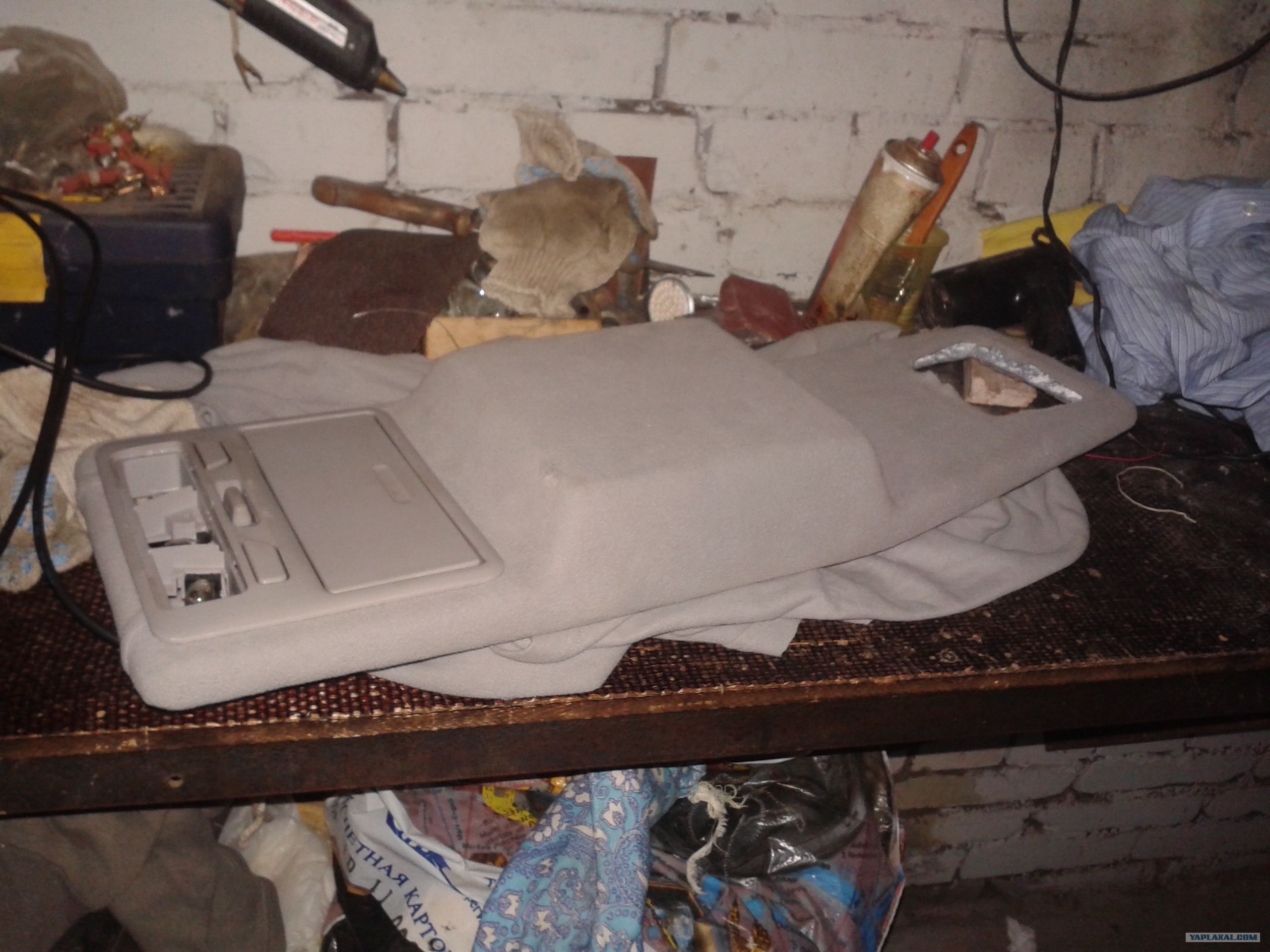

Кофта из тонго флиса, колор , как доктор прописал. На клей ткань уселась изумительно, без складок, протеков, заломов.

Ну и финиш. Штатные светильник, саморезы подлинней (только без фанатизма, штангелем длинна проверена), держатель тангенты на клепках. Готово хозяин! Цена вопроса 5 мелких банок эпокидки, 4 вечера в гараже, кофта из Лошана и усё. Как тут у вас говорят, сорри за качество фоток, фотал на штангенциркуль. Есличо, извиняте, у меня Дебют

Если в тангенту вклеить неодимовый магнит, то держится замечательно, и пользоваться гораздо удобней.

Скрытый текст

У меня Делика, Yosan excalibur, Sirio hi-power

Проход? Или вы где-то рядом?

не забываем что все гениальное просто

пластина из стали 2,5 мм, загнута и просверлена по месту. Подходит на авто где крепление зеркала на потолке. Живет у меня на второй машине.

Сцук, отличный рукожоп на Япе в канале.

Такую же хочу, тока в тигуана.

Запили мне пожалуйста!

А я себе вот таким образом запилил

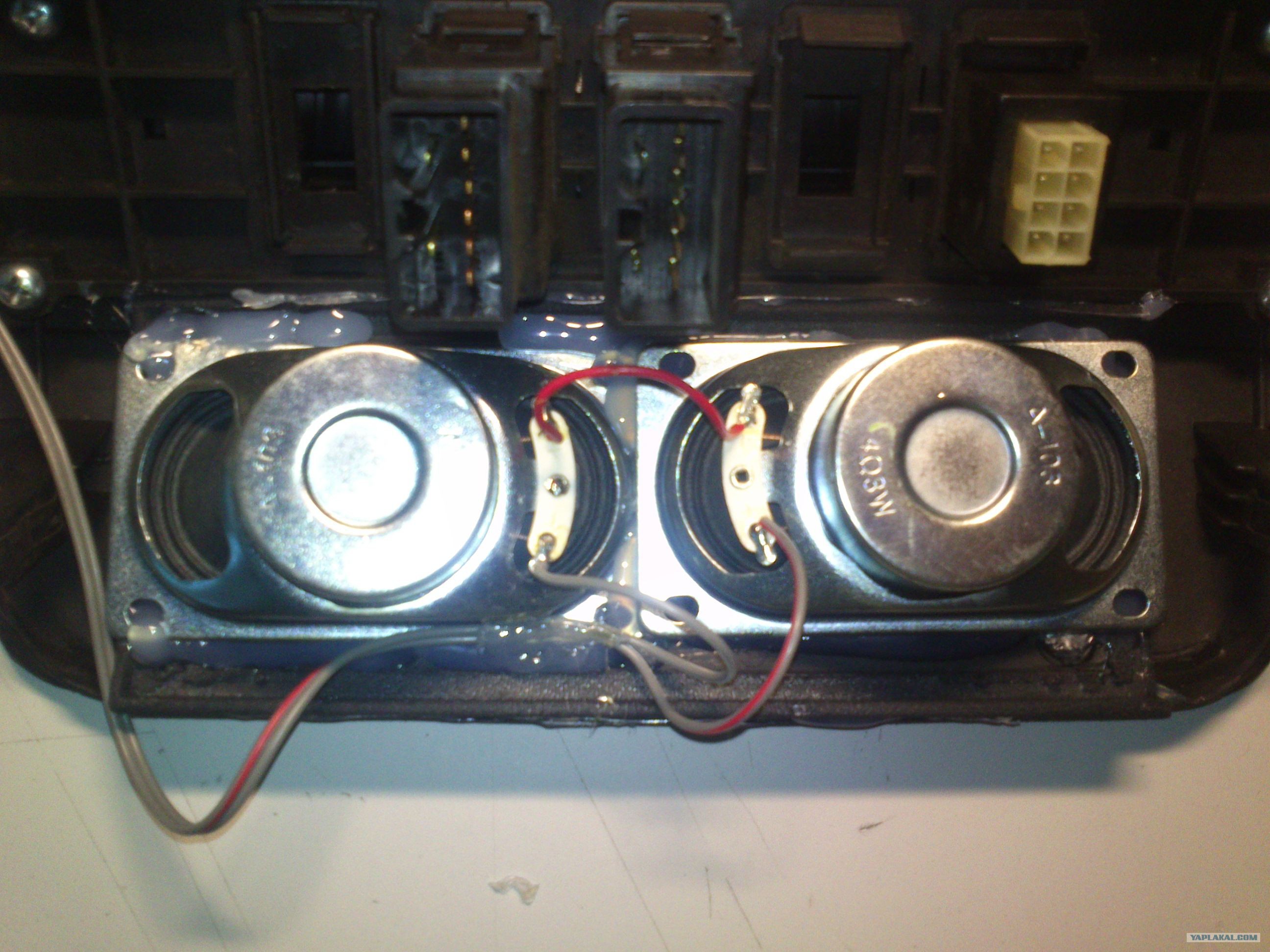

Динамики вставил в ветромордодуйку которой один хер не пользуюсь.

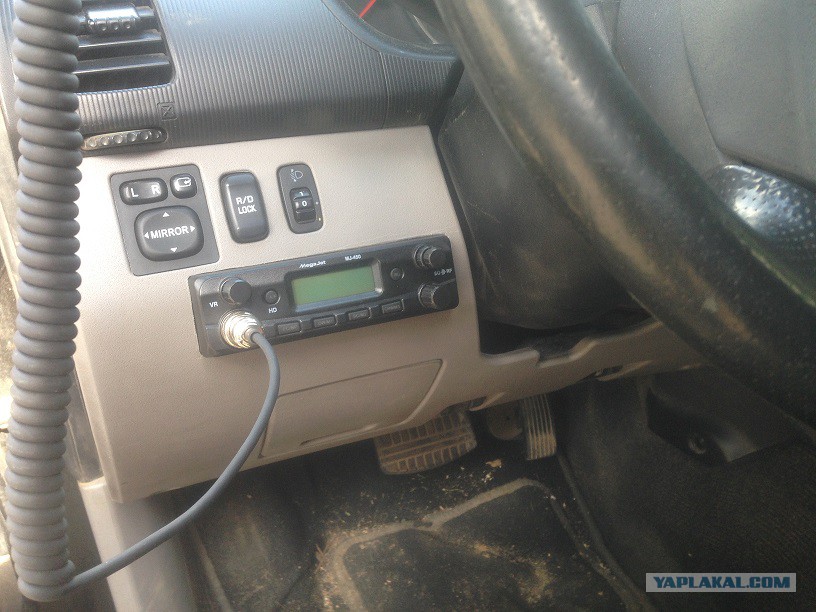

а радейку воткнул вместо пепельницы ибо не курящий

Ну мне у автора не понравилось то, что матюки дальнобоев весь салон авто слушать будет.
Себе для этих целей вот такую купил — https://www.cobra.com/products/recreational/c-75-wx-st

повешу слева около башки, чтоб пассажиров не напрягала.

Братух, тоже элька. Думал консоль сделать, но покатался на авто знакомых — совсем близко угол с башкой получается. Воткнул слева от руля, под блок управления зеркалами и блокировкой. Но зеленю за прямые руки.

Добавлено в 20:07

Цитата (IrishTippler @ 15.10.2014 — 18:45)

Зачем её ставят в «гражданскую» машину?

Элька не совсем гражданская машина, как раз как минимум охота-рыбалка, да и на любой другой дорожная инфа оперативно никогда не помешает.

Цитата (IrishTippler @ 15.10.2014 — 19:45)

Это круто. Понравилось. Я всё стесняюсь спросить — а нафига в машине рация? Такси — понимаю. Охота-рыбалка тоже. Зачем её ставят в «гражданскую» машину?
Я просто не в теме.

Так ТС и отметил ключевое слово: Рыбалка в Астрахани!

З.Ы. А кстати, СБ-ишники Москвы! Звучат ли ещё в эфире: Знаток, Озорник, Искра, Старик, Тигран, Ленивый, Шкода ?

Чебоксары, 18Е FM и 21E FM.

PS каналы неудобно переключать будет.

Не проще было-бы поставить рацию Megajet MJ-555.
управление и индикация на тангете, сам блок прячем (например под сидение).
Цена и класс тот-же что и тебя.
PS У меня 3 год стоит усилок 100вт (управление включением по питанию) Optima 2 метра

Источник

Как изготовить консоль на потолок Lada Largus

Одним из популярных аксессуаров для Lada Largus является потолочная консоль. Она фиксируется к потолку универсала между двумя сиденьями. Главное ее назначение — размещение рации, DVD и других дополнительных девайсов. В интернет-магазинах такая консоль для потолка предлагается по цене от 3000 рублей. Однако подобный аксессуар легко изготовить своими руками.

Читайте также: Кубик кубе своими руками

Потребуется: композитная плита 4 мм (можно использовать пластик, фанеру, МДФ и т.д.), снять плафон освещения, сделать макет из картона (шаблон: Чтобы скачать файлы нужно авторизироваться на сайте ).

Перенести размеры с макета на композитную плиту.
Вырезать отверстия под рацию и потолочный плафон.
Сделать пропилы, чтобы согнуть (болгарка).

Согнуть и зафиксировать уголками (клепки).
Сделать передние и задние крепления полки (уголки).
Обклеить консоль материалом (например, карпетом).

Установить рацию в потолочную консоль.
Установить консоль на потолок (передняя часть фиксируется на саморезы в двойной металл возле микрофона, а задняя — к потолочной полке при помощи болтов и гаек).

Процесс изготовления также показан на видео:

Ключевые слова: крыша лада ларгус

Источник

Изготовление потолочной консоли на УАЗ Патриот

Салон внедорожника УАЗ 3163 Патриот значительно отличается от своих предшественников «буханки» и хантера. Но все же, имеются некоторые недостающие элементы, которые каждый автовлацелец Патриота хотел бы видеть в своем автомобиле. В частности, не хватает такого устройства, как потолочная консоль. Что это такое, где ее взять и как установить на автомобиль, рассмотрим в деталях.

Что же такое потолочная консоль

Потолочная консоль называется изделие, которое представляет собой подвесную полочку. Подвешивается такая полочка к потолку автомобиля, откуда и название, и служит не только как элемент декора, но и приспособление для размещения рации, магнитолы, инвертора, светильника и т.п. В общем, изделие можно дополнить всем, что душа пожелает. C завода внедорожники УАЗ Патриот, к сожалению, не комплектуются такими дополнительными девайсами, поэтому по желанию каждый автовладелец может установить себе такое устройство. К тому же высота потолков на внедорожнике позволяет устанавливать такого рода элементы декора.

Потолочные консоли можно приобрести или сделать самостоятельно. Купить потолочные консоли — это самый простой вариант, но при этом необходимо поискать подходящую именно вам панель, или же заказать ее изготовление. Скорее всего стоимость изделия на заказ будет немалой, а также не исключены разного рода недоработки. Поэтому наилучшим вариантом является изготовление изделия своими руками, что собственно позволяет сделать полку такого вида, который необходим. Поэтому сразу перейдем к разделу о том, как осуществляется изготовление изделия, а также его установка на потолок автомобиля УАЗ Патриот.

Чертеж и его особенности

Работы по разработке устройства на потолок автомобиля необходимо начинать с чертежа. На основании чертежа создается макет из картона, а после его примерки приступаем к изготовлению непосредственно деталей. Итак, первым делом следует выяснить год выпуска внедорожника, для которого планируется разработка потолочной консоли. Для чего это нужно?

Нужно это потому что, автомобили УАЗ Патриот до 2008 года выпуска отличаются конструкцией крыши от тех, которые выпускаются позже. Таким образом, первоначально убеждаемся в годе выпуска автомобиля, а затем разрабатываем чертеж. Готовый чертеж устройства для автомобиля УАЗ Патриот с 2008 года выпуска приведен ниже.

На основании имеющегося чертежа делается шаблон из картона, а из шаблона моделируются все составные части потолочной консоли. Процесс ее изготовления рассмотрим ниже.

Изготовление

Изготавливается потолочная консоль своими руками для внедорожника УАЗ Патриот, причем сделать это несложно, а даже наоборот, интересно. После того, как из чертежа сделан шаблон стенок и основания изделия, переходим к его созданию.

Для этого необходимо использовать фанеру толщиной 6 мм, из которой будут делаться стенки. Для нижней части или основания необходимо взять фанеру потолще или же, использовать ламинат. Ламинат будет играть роль основания, поэтому одна сторона его должна быть декоративной.

После того, как подготовлены все части изделия, а это: 2 боковые планки из фанеры 6 мм и основание из ламината или фанеры 10 мм. После этого начинаем собирать изделие своими руками путем объединения деталей с помощью саморезов. Для жесткости изделия допускается размещение внутри изделия деревянных брусков, которые связывают конструкцию консоли.

Заготовка из фанеры

После этого необходимо наружные стенки конструкции обклеить материалом(например обесшумкой 3 мм). Основание ламината обклеивать не нужно. После этого можно приступать к обшивке боковых стенок конструкции декоративной тканью. Рекомендуется использовать материал, который хорошо натягивается и, соответственно, подлежит чистке.

В конструкции изделия также необходимо предварительно подготовить отверстия для монтажа рации, осветительных приборов и прочего оборудования. В итоге должна получиться потолочная консоль примерно такого вида, как показано на фото ниже.

Остается завершающий этап – это установка изготовленного своими руками устройства. Как осуществляется монтаж, рассмотрим подробнее.

Монтаж устройства

Передняя часть консоли крепится под кронштейн зеркала заднего вида. Для этого используется стальная пластина, которая прикрепляется к изделию и креплению зеркала. Для закрепления задней части необходимо вытащить распор клипсы обшивки потолка и ввинтить в них толстый шуруп, который проходит сквозь потолочные консоли. Тем самым осуществляется притягивание изделия к потолку и фиксирование в неподвижном состоянии.

Не пытайтесь зафиксировать устройство путем завинчивания саморезов в обивку потолка. Появится только новое отверстие, а полочка держаться все равно не будет.

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Темы без ответов
Активные темы
Поиск
Наша команда

Потолочная консоль под рацию

Сообщение Front » Пт янв 21, 2011 21:44

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение Front » Пт янв 21, 2011 21:46

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение SKAT » Сб янв 22, 2011 11:59

Сообщение ГАВРИЛОВ » Сб янв 22, 2011 13:29

Сообщение Front » Сб янв 22, 2011 14:34

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение Volodya » Сб янв 22, 2011 20:47

Сообщение Volodya » Сб янв 22, 2011 20:48

Сообщение sanechek » Сб янв 22, 2011 21:19

Сообщение Front » Вс янв 23, 2011 21:53

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение Borman » Чт янв 27, 2011 10:21

Сообщение Front » Пт янв 28, 2011 11:26

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение Speedy » Пт янв 28, 2011 12:13

мое сугубо личное ИМХО, но смотрится она топорно как-то. я бы сделал ее покороче раза эдак в 2. и менее квадратоной/угловатой.
а так же не оченьнравится место крепления СиБишки. прикладывал у себя, решил что все-таки вниз ее надо.
и ценник вообще ни разу не лояльный.

но. еще раз повторюсь, это мое сугубо личное ИМХО. на вкус и цвет все фломастеры разные.

а вот идея с управлением лебедкой и люстрой мне понравилась. :good:

Сообщение Visor » Пт янв 28, 2011 12:30

Сообщение vingod » Пт янв 28, 2011 12:31

Сообщение Visor » Пт янв 28, 2011 13:05

Сообщение Aleksandr_89 » Пт янв 28, 2011 13:45

Так на машинах без люка вроде поперечена есть поближе к лобовому.

Сообщение Borman » Пт янв 28, 2011 17:17

Сообщение Borman » Пт янв 28, 2011 17:23

Сообщение SKAT » Пт янв 28, 2011 17:27

Сообщение Volodya » Пт янв 28, 2011 17:27

Сообщение Дмитриевич » Пт янв 28, 2011 23:09

Сообщение Джексон » Пт янв 28, 2011 23:20

Сообщение Дмитриевич » Сб янв 29, 2011 00:05

Сообщение Джексон » Сб янв 29, 2011 00:43

Сообщение Tiggerr » Сб янв 29, 2011 23:40

. что с укороченной моделью, для машин с люком? Чрезвычайно актуально!

. но ценник бы, соответственно длинне, поделить бы пополам — глядишь, на объемах выиграли бы

Сообщение Sv@ro » Вс янв 30, 2011 00:15

Сообщение Volodya » Вс янв 30, 2011 06:33

Сообщение Дмитриевич » Вс янв 30, 2011 10:27

Tiggerr писал(а): . что с укороченной моделью, для машин с люком? Чрезвычайно актуально!

. но ценник бы, соответственно длинне, поделить бы пополам — глядишь, на объемах выиграли бы

Сообщение Дмитриевич » Вс янв 30, 2011 10:39

Сообщение Tiggerr » Вс янв 30, 2011 15:13

Tiggerr писал(а): . что с укороченной моделью, для машин с люком? Чрезвычайно актуально!

. но ценник бы, соответственно длинне, поделить бы пополам — глядишь, на объемах выиграли бы

Хвост — под крепёж люка, это ясно как божий день! Господа владельцы аппаратов с вебастовскими штатными люками, не хотите ли помочь предоставить машинку «на поглядеть» изготовителю? Сам бы занялся, да времени дефицит именно сейчас. 🙁

Ежели чо, у мну радиостанция 1DIN размером.

Сообщение Volodya » Вс янв 30, 2011 17:05

ну вот прямо где зеркало было, там хрень какая-то и торчит.

Сообщение SKAT » Вс янв 30, 2011 17:18

Сообщение Дмитриевич » Вс янв 30, 2011 17:59

Сообщение Дмитриевич » Вс янв 30, 2011 18:00

Tiggerr писал(а): Хвост — под крепёж люка, это ясно как божий день! Господа владельцы аппаратов с вебастовскими штатными люками, не хотите ли помочь предоставить машинку «на поглядеть» изготовителю? Сам бы занялся, да времени дефицит именно сейчас. 🙁

Ежели чо, у мну радиостанция 1DIN размером.

Сообщение Aleksandr_89 » Вс янв 30, 2011 18:05

Сообщение Дмитриевич » Вс янв 30, 2011 18:09

Сообщение Ep » Вс янв 30, 2011 22:10

народ, а чо мешает сделать консоль из правильного материала, типа фанеры и обтянуть ее еще более правильным материалом, типа тканью (с поролоновой подкладкой)? чем платить 7 тыр за пластмасску непонятную? на эти деньги можно купить грамотный электролобзик, пистолет для скоб, ну и материалу для экспериментов 🙂

я просто не понимаю, зачем именно из пластика ее городить? пластик это ж дешевка 🙂 поясните, кто в теме.

Сообщение Front » Вс янв 30, 2011 23:12

265-75-16 МТ, Т-МАХ 9500 OFFROAD, лифтанутый, дуга и крышка НИИС 2008, рация, люстра и т.п. Лодка в кузове есть Smile

УАЗ ПАТРИОТ ПИКАП- НОСОРОГ НА БОЛЬШИХ КОЛЕСИКАХ

Сообщение Ep » Вс янв 30, 2011 23:36

я как бы могу секрет открыть — чтоб рацию под потолок приделать, консоль нах не впилась 🙂 там штатного крепежа достаточно.

просто такая здоровая бадья и вообще пустая, без полочек, емкостей, очечников (то, ради чего стоило бы экономить на толщине материала). получается, просто длинный бубен?

меня интересует почему именно из пластика? это красиво? я по фоткам не понял.

замажем, что колхоз из фанеры можно за полдня такой сделать, что эта ваша полочка покажется золушкой после 12 удара курантов 🙂 ?

я почему до сих пор консоль не делаю — потому что у меня шлемафона нету, по потолку я бился головой пару раз — там обивка довольно мягкая, а здесь грани под 90 градусов- я лично очкую 🙂

Сообщение Tiggerr » Пн янв 31, 2011 01:42

Ежели чо, у мну радиостанция 1DIN размером.

Сообщение Дмитриевич » Пн янв 31, 2011 01:49

Сообщение Дмитриевич » Пн янв 31, 2011 02:03

Сообщение Tiggerr » Пн янв 31, 2011 02:03

Ep писал(а): я как бы могу секрет открыть — чтоб рацию под потолок приделать, консоль нах не впилась 🙂 там штатного крепежа достаточно.

меня интересует почему именно из пластика? это красиво? я по фоткам не понял.
