Помпа на дрель из ПВХ-труб
Материалы и инструменты, которые использовал автор:
Список материалов:
— сантехническая труба;
— тройник для труб;
— две заглушки для трубы;
— конусообразная деталь для труб;
— кусок резины от автомобильной камеры или подобной;
— стальной стержень для оси;
— листовая сталь для изготовления крыльчатки;
— две гайки;
— клей для ПВХ.
Процесс изготовления самоделки:
Шаг первый. Собираем корпус

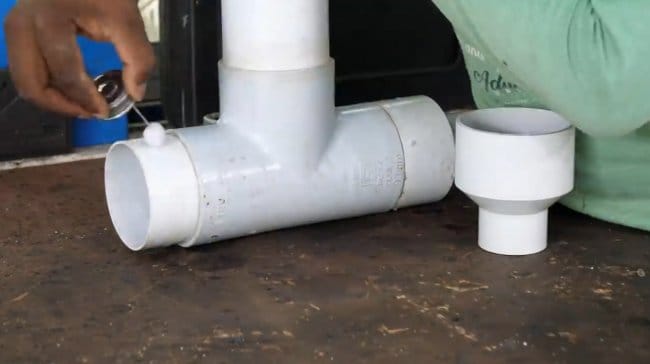

Собираем корпус помпы, для начала берем тройник и вклеиваем в него кусок трубы. К выходу помпы приклеиваем конусообразную деталь, чтобы заузить выход. Ну а далее по желанию вклеиваем еще кусок трубы, чтобы можно было подключить шланг.
Шаг второй. Ось и крыльчатка
Делаем ось для помпы, автор использовал длинный стальной стержень. На конце стержня нужно сточить металл и нарезать резьбу под гайку, здесь будет крепиться крыльчатка. Именно для таких целей автор использовал токарный станок.
Что касается крыльчатки, то вырезаем из листа стали круг, делаем прорези с четырех сторон, а потом выгибаем лопасти. Вот и все, осталось прикрутить крыльчатку к валу при помощи гайки.
С обратной стороны автор приварил гайку с высверленной резьбой, это будет опора, чтобы ось не гуляла внутри корпуса.
Шаг третий. Сальник и сборка
В верхней и нижней заглушке сверлим отверстия по диаметру оси. Конечно, стальная ось будет быстро съедать пластик в заглушках, сюда хорошо бы поставить металлические втулки.
В верхней заглушке ставим сальник, чтобы не гнало воду на дрель. Сальник можно сделать из куска резины от автомобильной камеры. Просто приклеиваем сальник к ПВХ подходящим клеем. Ну а в нижней заглушке автор насверлил ряды отверстий, через которые в корпус будет попадать вода.
Все детали готовы, приклеиваем нижнюю заглушку, ставим ось и затем приклеиваем верхнюю заглушку. При желании помпу можно теперь и покрасить.
Шаг четвертый. Испытания
Подключаем к помпе дрель, еще сюда можно приспособить и моторчик. Помпа качает отлично, напор воды получается отличным. Если модернизировать гребной винт, воду можно будет поднимать как минимум на метра два высоты.
Источник
Производительная помпа — насадка на дрель
Материалы и инструменты, которые использовал автор:
Список материалов:
— стальные трубы;
— листовая сталь;
— стальной стержень для оси;
— гайки с пластиковым стопорным кольцом;
— краска.
Процесс изготовления самоделки:
Шаг первый. Корпус
Первым делом изготавливаем корпус для помпы, в качестве материала автор использовал кусок стальной трубы. Труба была обрезана до нужной длины, ржавчину автор успешно снял при помощи токарного стакана, на нем же подровнял и края трубы.
Верхнюю часть трубы нужно заварить, тут нам понадобится листовая сталь. Вырезаем заглушку и привариваем на свое место. В завершении автор обточил заглушку до круглой формы на токарном станке.
В нижней части трубы автор насверлил отверстий, через которые внутрь корпуса и будет поступать вода. Под ось автор просверлил в заглушке отверстия четко по центру, при помощи токарного станка.
Шаг второй. Крепеж для дрели
Делаем крепеж для дрели, автор подобрал кусок стальной трубы такого диаметра, чтобы в него плотно заходила передняя часть дрели, где крепится ручка. Если труба великовата, ее можно сжать до нужного диаметра. Дрель фиксируется при помощи винта, под него сверлим отверстие и нарезаем резьбу.
Крепеж выносим подальше от корпуса помпы, чтобы на дрель не брызгала вода, в этом автору помогли стальные пластины.
Можно сделать и гребной винт, все это делается довольно просто, вырезаем из листовой стали круг, а потом размечаем его и делаем четыре пропила. Винт почти готов, остается немного выгнуть лопасти. Для поднятия КПД атакующие края лопастей можно заточить.
Вслед за винтом на рабочую ось ставится кусок упорной оси, она крепится к основной оси через длинную гайку.
Шаг четвертый. Сборка и испытания
Ставим ось в корпус помпы, завариваем днище, просверлив заранее отверстие под ось. Теперь остается покрасить помпу, ну а далее можно ставить дрель и испытывать. Поток воды получается довольно сильным, помпа перекачивает большие объемы воды, а высота подъема остается неизвестной. Конечно, чтобы получить более высокий столб воды, нужно увеличить количество крыльчаток и уменьшить зазоры между лопастями и корпусом.
Один недостаток конструкции в том, что нет сальника и даже никакого щитка, на дрель попадает немного воды, что делает самоделку небезопасной.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник
Мощная помпа с двумя выходами (привод от дрели)
Материалы и инструменты, которые использовал автор:
Список материалов:
— стальной ровный стержень (для вала);
— трубы ПВХ и сантехнические переходы;
— листовая сталь для крыльчатки;
— кусок резины от автомобильной камеры.
Процесс изготовления самоделки:
Шаг первый. Собираем корпус помпы
Собираем корпус помпы, в качестве основы понадобится тройник и кусок трубы на 110 мм или подобной в зависимости от ваших потребностей.
К двум выходам на тройник приклеиваем сужающие переходы и к ним через переходы 90 градусов приклеиваем куски труб на 50 мм. Это будет два выхода, через которые будет качаться вода.
Ну а в оставшийся выход тройника вклеиваем трубу большого диаметра, в этой трубе будет находиться вал с крыльчаткой.
Шаг второй. Сальник
Делаем и устанавливаем сальник, который не будет допускать вытекания воды в области входа вала в тройник. Конечно, сальник лучше вклеить изнутри, а можно поставить их и два, с обеих сторон.
Сальник можно сделать из автомобильной камеры. Самое главное – пробить аккуратное отверстие, диаметр какого будет такой, чтобы резина могла обжимать вал. Не будет лишним смазать сальник солидолом или другой густой смазкой.
Далее в диске делаем пропилы болгаркой и плоскогубцами на глаз формируем лопасти. Желательно, чтобы лопасти были не плоскими, а полукруглыми, тогда эффективность работы резко увеличится.
На обратную сторону вала надеваем и привариваем гайку, она будет служить упором, чтобы вал не гулял по корпусу.
Шаг четвертый. Нижняя часть и сборка
В нижней части помпы на трубу надеваем заглушку для труб. Четко по центру сверлится отверстие под конец вала.
Также сверлим в заглушке ряды отверстий, через которые вода будет заходить внутрь устройства.
