Скажи как ты хранишь инструмент, и я скажу какой ты мастер!

На сайте YouTube у меня есть канал, на котором я выкладываю видео на темы самоделок для мастерской и многое друге. Если Вам интересно, заходите!https://www.youtube.com/channel/UCmRSX19tlEu89N8PrK1i1JQ

Размещение инструмента в мастерской на своих местах.

Размещение инструмента на стенах в «шаговой доступности» — это не потраченное впустую время на изготовление кронштейнов и полок, а неимоверное количество сэкономленного времени в работе! Да, создание всякого рода креплений отнимает порой массу времени, но зато во время работы стоит лишь сделать полоборота корпусом от верстака, как нужный инструмент уже в руках. Вспоминаю фразу из хорошего отечественного мультфильма: «Лучше день потерять, потом за пять минут долететь!»

Не призываю сразу делать по-моему, а отнестить к изложенному ниже материалу как к идее! Это лишь мой инструмент и мое удобство, поэтому умышленно не даю чертежей и размеров. Каждый должен сам «под себя» изготавливать подобные вещи. Не стоит сразу бросаться с дрелью на стену мастерской и решеетить ее, словно из пулемета Гатлинга. Вначале необходимо строго определить место каждого инсрумента, частоту его использования, удобство в плане «снять-положить».

В продаже есть масса готовых решений размещения инструмента в виде перфорированных листов и готовых кронштейнов. Лично для меня эти девайсы показались неприемлемыми, поскольку сами перфолисты и кронштейны довольно тонкие и подходят лишь для магазинных витрин, нежели для добротной мастерской. Покупные кронштейны универсальны, а любая универсальность — это компромисс между удобством, прочностью и функциональностью. Стены моей мастерской обиты старыми, еще коммунистическими, мебельными плитами толщиной около 20 мм + 5 см утеплителя. Кронштейны изготавливаю из круглого прута 6 мм. Ножки кронштейнов вбиваются в заранее просверленные по месту отверстия на глубину 5 см, для чего при изготовлении кронштейнов делаю припуск на ножки длиной по 5 см. Система получилась довольно жесткая и способная удержать серьезную нагрузку, вдобавок без единого люфта. К сожалению, покупные варианты не избавлены от люфтов.

Полка для хранения шуруповерта

Шуруповерт — один из часто применяемых мной в работе инструментов, наряду с болгарками, поэтму он должен быть всегда «под рукой».

Изготовил полку для шуруповерта из фанеры толщиной 10 мм. (Собственно, какую нашел в своих закромах). Если с подбором ширины-высоты проблем не возникло, то все сложности были с изготовлением полки под корпус шуруповерта. Здесь надо экспериментально найти оптимальные вырезы и радиусы. В таких случаях помогает плотный картон в качестве шаблона. Вырезать-примерять до тех пор, пока «шурик» не ляжет на полку плотно. Дальше уже режем окончательно из фанеры. Важно определиться и с направлением размещения шуруповерта «право-лево». Это необходимо, чтобы можно было не глядя снимать инструмент с полки. Ну, здесь рецептов быть не может — я левша, мне так удобно. Левой рукой снять «шурик», правой рукой поменять аккумулятор. Поскольку меняю биты левой рукой, то полочку для бит расположил на левой стенке. В любом случае, эти «мелочи» должны быть просчитаны заранее. Весь корпус полки собран на клею моим любимым столярным клеем Titebond и покрыт акриловым лаком.

Мои замечания к собственной конструкции (поскольку учился на своих ошибках): Полку под зарядник нужно сделать под углом к стене (или вообще разместить его вертикально), чтобы было удобнее ставить на зарядку аккумуляторы. Будет удобно расположить на боковой стенке с внешней стороны розетку для провода зарядника. А еще лучше отключаемую розетку, чтобы не вынимать вилку зарядника, а просто обесточить выключателем.

Кронштейны для большой болгарки

Makita 9069 — это наверное продолжение моей руки, поскольку не работал другими инструментами столько, сколько этой удивительной болгаркой. С уверенностью отнесу ее к джентельменскому набору. Соответственно, этот «джентельменский аксессуар» должен быть всегда под рукой. Пара кронштейнов из 6 мм прута решили проблему хранения болгарки. В данном случае обошлось простым «прутогибством» и никакой сварки. Опора приходится на корпус двигателя и корпус редуктора.

Многие вешают болгарки на рейку за защиту диска. Не уверен, что это хороший выход. Нагрузка приходится на кожух, или диск (если защита снята). Да и при таком расположении инструмент не достаточно надежно зафиксирован. В моем случае болгарку случайно задеть , чтобы она слетела с креплений, невозможно. И нагрузка приходится на весь корпус.

Полка для маленькой болгарки

Makita 9558 — второй инструмент по используемости у меня и тоже по праву занимает место в джентельменском наборе. Кронштейны для линкора были изготовлены в считаные минуты, но для канонерки пришлось попотеть. Здесь важно легко снять болгарку со стены одной рукой. Корпус изготовлен из фанеры толщиной 10 мм, собран на столярном клею Titebond. Полка склеена из двух фанерных листов для большей толщины, чтобы сбоку вставить пару металлических кронштейнов для кожуха и смотанного провода. Снизу полки просверлено глухое отверстие в которое вворачивается ручка от болгарки (Я ей так редко пользуюсь, что она живет постоянно ввернутой в полку).

Кронштейн для дрели

Дрель подвесил на стену также с помощью кронштейна, изготовленного из прута 6 мм. Кронштейн я сварил, но его можно легко смастерить и простым гнутьем, без сварки. Необходимо лишь изгибом повторить контур корпуса дрели. Дрель — не тот инструмент, который относится к «расходникам», поэтому можно не изготавливать универсальный кронштейн. Моя дрель Энкор «живет» уже более семи лет, «пережила» четыре патрона, несколько комплектов щеток и еще в отличной боевой форме. Чтобы не потерять ключ от патрона, можно рядом с кронштейном просверлить отверстие по диаметру ручки ключа. Тогда ключ всегда будет рядом с дрелью.

Полка для отверток

С такой полкой в разы увеличивается удобство и скорость поиска нужной отвертки. Изготовлена полка из фанеры толщиной10 мм, (собственно, какая имелась под рукой). Весь корпус склеен столярным клеем Titebond. Крепости этого клея хватает и на более нагруженные детали. Корпус состоит из двух горизонтальных пластин с отверстиями под отвертки, двух боковин и задней стенки. Крепится полка саморезами к стене через заднюю стенку. В верхней и нижней пластине высверливаются одинаковые отверстия в шахматном порядке для удобства вытаскивания отверток. При разметке отверстий необходимо сделать припуск на вклейку задней стенки, которая вклеивается вместе с боковинами между горизонтальными пластинами.

Кронштейн для плоскогубцев

Этот кронштейн был сделан буквально на коленке за пять минут, поскольку надоело рыться в инструментальном ящике в поиске нужных плоскогубцев. Всего-то понадобился отрезок 6 мм прута и тиски.

Источник

Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив

Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.

Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза. Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза. Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.

Чертежи стойки для болгарки

В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.

Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.

Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

надежно крепить инструмент на консоли;
обеспечивать минимальные отклонения от плоскости реза во время работы;
надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

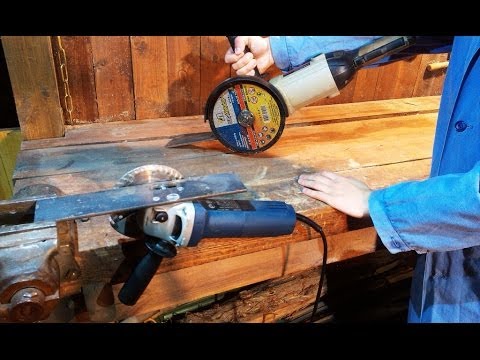

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:
