Туристическая (походная) печь: 3 варианта изготовления

Чтобы в походе приготовить обед или нагреть воду для чая, вам понадобится печка, которую можно соорудить своими руками из подручных средств.

Как работает конструкция

Главные требования к походной печке – легкость и компактность. Ее без труда можно собрать и разобрать для того, чтобы сложить в рюкзак. Самая простая походная печь состоит из минимума элементов и не нуждается в дымовой трубе или корпусе с теплосберегающими свойствами. Среди основных составляющих этого устройства отмечают камеру сгорания и поддув.

Подобная конструкция позволяет топливу, будь то щепки или древесина, полностью истлеть, при этом тепло направляется строго вверх.

Можно обойтись и без поддува, соорудив одну только камеру сгорания, например, из двух кружек. С помощью такой печи можно подогреть пищу. Но для того чтобы ускорить время разогрева в несколько раз и увеличить КПД устройства, можно использовать маленький вентилятор, работающий на батарейках, в качестве поддува. В результате происходит полное сгорание топлива с высоким пламенем и отсутствием дыма.

Разновидности мини-печек

В туристических магазинах представлен хороший выбор походных печей, которые в народе называют «костер без костра», «деревянный примус» или «индейская свеча». Существует множество как простых, так и более сложных моделей, и каждая из них имеет свои особенности. Например, походная печь фирмы Bushbox, несмотря на известность и сложную конструкцию, имеет ряд неудобств. Для ее розжига нужно использовать только определенный вид топлива. Процесс горения невозможно регулировать, из-за чего дрова прогорают очень быстро, а еда не успевает приготовиться.

Многие походные печи заводского производства были разработаны для автомобильного туризма, поэтому они нередко отличаются большими размерами.

В качестве альтернативы печи в походе для приготовления пищи можно использовать мангал. Но, во-первых, он не совсем удобен в транспортировке, а во-вторых, возникают сложности с топливом. Для этой конструкции нужны специальные дрова, которые после сгорания оставляют угли, а таким свойством обладают далеко не все породы древесины.

Поэтому для туризма больше подойдет печь, отапливаемая обычными дровами. Такая конструкция совместила в себе целый ряд преимуществ:

1. Легкость и удобство транспортировки благодаря малому весу.
2. Простота использования и возможность регулировать мощность. При выборе небольшой емкости для корпуса, например, кружки или консервной банки, печь годится для нагрева маленьких объемов. Если в качестве корпуса использовать ведро, то с помощью этой печи можно приготовить обед для большой компании.
3. Неприхотливость в топливе. Для розжига подойдут любые горючие материалы: ветки, дрова, шишки, сухая трава и листья.
4. Высокий КПД благодаря специализированной конструкции.
5. Небольшой расход топлива. Спалив всего несколько щепок, можно вскипятить литр воды. Благодаря тому, что сначала сгорают дрова в середине, затем по краям, походная печка прогревается равномерно, а сама древесина может тлеть очень долго.
6. Возможность повсеместного использования.
7. Безопасность. Благодаря тому, что огонь горит внутри дров, корпус остается теплым, и его можно спокойно держать в руках. Во время треска огня искры остаются внутри банки и не могут навредить окружающим.

Как соорудить печь в походе из подручных средств

Рассмотрим три варианта самодельных печек, которые без труда можно смастерить своими руками.

Вариант 1. Консервная банка в роли печи

Наиболее доступный и простой способ сооружения мини-печки – это использование консервной банки. Можно даже приспособить железную кружку. В этом случае главное, чтобы параметры будущей походной печки совпадали с размерами высокого стакана.

Как за считаные минуты создать простое, но функциональное устройство, поэтапно описано в инструкции:

1. В первую очередь в дне корпуса (кружки или банки) проделываются отверстия для обеспечения тяги: одно большое или несколько маленьких, чтобы угли не выпадали наружу.
2. Затем походная печь заполняется мелкими древесными чурками по принципу «индийской свечи», то есть они располагаются в вертикальном положении, не выступая за края банки. Толщина деревяшек должна примерно соответствовать толщине пальца.
3. Следующим шагом нужно вытащить из печи чурку, расположенную в центре конструкции. Полученное пространство станет каналом для прохождения воздушных масс. Кстати, они должны совпадать с отверстиями, проделанными в дне ранее.
4. Приступаем к розжигу печи. Для этого в полученный воздушный канал нужно заложить небольшой кусок бумаги или пучок сухой травы и поджечь.
5. Объем готового устройства составляет порядка 500 мл. Такая емкость может гореть примерно 25 минут, и этого вполне хватит для приготовления несложного блюда или закипания воды. Главное, что окружающая территория не будет подвержена задымлению.

По такому же принципу можно создавать более мощные походные печи, например, если компания состоит из нескольких человек. Для этого нужно взять емкость на 1-2 литра и, соответственно, увеличить количество дров.

Без дополнительной закладки топлива подобное устройство может гореть около часа, что позволяет готовить такие блюда, как шашлык и картошка.

Вариант 2. Туристическая печь из кастрюль

Рекомендуем смастерить и более сложную конструкцию для похода, например, двухслойную печь. Необходимый материал можно приобрести в любом хозяйственном магазине. Подойдут самые дешевые кастрюли из нержавеющей стали, которые еще называют «бак с крышкой».

Такая походная печь имеет свои преимущества. К ним относятся простота и экономичность. Эта конструкция заменяет костер, а в качестве топлива сгодится все, что можно найти в лесу: шишки, ветки, щепки.

Подобное устройство представляет собой конструкцию из двух емкостей разного размера, при этом меньшая кастрюля вставляется в большую. Ниже приведена несложная пошаговая инструкция по изготовлению:

1. На боковой стене внешней кастрюли вырезается отверстие, которое будет служить окошком для загрузки топлива. На дне проделываются щели для колосников с проворачиваемыми перемычками.
2. Сверху решетки устанавливается подставка для меньшей кастрюли или другой посуды, которую нужно нагреть. Под нее будут закладываться дрова. За счет того, что емкость на подставке окружена языками пламени и нагретыми стенками внешней кастрюли, расходы топлива значительно сокращаются, при этом печь долго держит тепло.
3. Для удобства переноса устройства можно соорудить съемную дужку на котелок. Это позволит в любой момент поднять и отнести печь вместе с дровами в другое место, например, если начался дождь.

Вариант 3. Складная походная печь

Для создания такой конструкции нужно потратить немного больше сил и времени, чем в двух предыдущих случаях. Но эффективность такого устройства полностью оправдывает затраченные усилия.

Вначале нужно провести подготовительную работу и запастись необходимыми материалами и инструментами. Понадобятся рулетка, болгарка, дрель, напильник, плоскогубцы, велосипедные спицы, рояльные петли и листовая сталь толщиной 1 мм.

Работа над складной печкой несложная. Достаточно придерживаться следующих шагов:

1. На подготовленных стальных листах необходимо с помощью трафарета наметить контуры будущих деталей конструкции, которые вырезаются болгаркой.
2. Из полученных элементов отложить в сторону одну, которая будет использоваться в качестве дна печки. Затем нужно проделать в ней дыры для колосника.
3. Края полученных отверстий необходимо тщательно отшлифовать с помощью напильника, чтобы убрать все неровности и зазубрины.
4. Теперь пришло время смастерить корпус основной конструкции. Для этого нужно соединить детали боковых сторон с помощью рояльных петель с заклепками.
5. Для будущих креплений нужно соорудить специальные пазы по всему периметру дна и по нижней стороне боковых стенок.
6. Теперь можно соединить основной корпус, который состоит из боковых стенок и дна. Это делается таким образом, чтобы приготовленные на предыдущем этапе ушки совпали, формируя трубочку, в которую вставляются штыри, сделанные из спиц. Этот небольшой нюанс добавляет печи устойчивости во время работы. Вся конструкция настолько продумана, что при желании ее всегда можно разобрать для перемещения и удобного хранения.
7. Одним из важных этапов в изготовлении сборной печи является создание топочной камеры. Для этого в боковой части корпуса проделывается окошко для закладки дров.
8. В колоснике нужно предусмотреть дополнительные выступы, которые вставляются в отверстия по бокам.
9. Для оптимальной работы печи необходимо позаботиться о поддуве. Если проделать в верхней части короба отверстия, то в будущем они могут пригодиться и для укладывания шампуров вместо мангала.

Ни одна поездка на природу не обходится без шашлыка или любого другого блюда, приготовленного на огне. Лучше заранее предусмотреть, какой именно источник огня будет в центре всех событий. Костер – это не всегда удобное решение вопроса, а вот походная печь пригодится в любую погоду. Несмотря на доступность и обилие представленных моделей в туристических магазинах, всегда можно соорудить походную печку самостоятельно. Главное, что для этого понадобится минимум времени и материалов.

Источник

Универсальная походная печь-мангал под казан

В данном обзоре мастер показывает процесс изготовления универсальной походной печи.

Ее можно использовать как печь под казан (по умолчанию она для этого и задумывалась), а также в качестве мангала для приготовления шашлыков на шампурах.

Причем такую печь можно эксплуатировать как стационарно на даче или придомовом участке, так и брать с собой на природу (если имеется подходящая машина).

В качестве основной емкости для изготовления печи автор использует бак от бойлера. Он отлично подойдет для этой цели.

Срезаем его верхнюю часть, после чего с помощью УШМ нужно будет зачистить внутреннюю и наружную стороны.

Рекомендуем вам также прочитать статью-обзор: как сделать печь-барбекю из кирпича для частного дома.

Ножки печи делаем из круглых стальных труб. Привариваем их к основанию емкости. Опорные «пятки» мастер делает из металлических круглых пластин.

Основные этапы работ

На следующем этапе вырезаем в баке прямоугольные «окна» для доступа к топочной камере и зольнику. К передней (лицевой) части печи автор решил приварить металлическую пластину с отверстиями под сварные «заклепки».

К верхней и нижней части бака привариваем стальные декоративные полосы. Предварительно придаем полосам нужную форму на трубогибе.

Далее делаем в корпусе печи четыре вертикальных прорези и привариваем стальные пластины с такими же прорезями.

Внутри самого бака мастер приваривает вертикально куски арматуры, которые служат ребрами жесткости и одновременно — направляющими для решетки.

Решетку для углей автор сваривает из отрезков круглого прутка. После этого приваривает к ней широкую полосу из листового металла.

К самой решетке автор приваривает два прутка арматуры крест-накрест, которые будут служить ручками. С помощью этих ручек удобно перемещать решетку вверх-вниз внутри бака.

Далее из кусков труб и металлических пластин необходимо сделать дымоходный канал. Изготавливаем и устанавливаем дверцу топочной камеры и зольник.

На последнем этапе останется только изготовить из профильной трубы каркас съемной столешницы с отверстием под казан. Благодаря ножкам ее можно будет использовать в качестве полноценного столика.

Подробный процесс изготовления универсальной печи вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала «Василий Зубков».

Источник

Небольшая многофункциональная печь-мангал для кэмпинга

Материалы и инструменты, которые использовал автор:

Список материалов:
— листовой металл (желательно нержавейка);
— кругляк для колосников;
— болты и гайки для ножек;
— квадратные трубы небольшого диаметра.

Процесс изготовления самоделки:

Шаг первый. Верхняя часть печи
Конструкция печи такова, что в ней есть ниша, в эту нишу можно складывать ножки и посуду на время перевозки печи. Также эта ниша служит небольшой духовкой, когда печь работает.

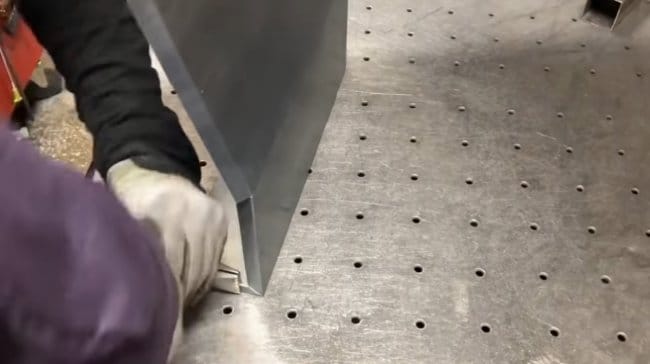

Делаем верхнюю часть печи, режем материал, гнем и свариваем, конструкция довольно простая, размеры выбирайте на свой вкус.

Шаг третий. Колосники
Нарезаем кругляк, это будут наши колосники, привариваем их к печи, как автор. Как итог, по мере сгорания пепел и угольки будут просыпаться в поддон мангала.

Плоскости печи можно укрепить трубами или кругляком, чтобы они не деформировались при нагреве.

Вот и все, печь готова, в сложенном состоянии она занимает совсем немного места. Печь получилась довольно функциональной, можно удобно отрегулировать высоту стенок, а в духовке можно сделать вкусные бутерброды.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
