Погружной насос своими руками 12v

Как сделать ручную помпу для перекачки воды – погружной самодельный мини насос своими руками

Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.

Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.

Шаг 1: Материалы

Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:

• Двигатель постоянного тока на напряжение 18 В.
• Переходник ПВХ 50*32 мм.
• Заглушка ПВХ 50 мм.
• Переходник ПВХ 32*20 мм.
• Алюминиевый лист размером 60*60*1 мм.
• Фанерный лист толщиной 5 мм.
• Старая камера от велосипеда.
• Куча разных винтов и гаек.

• Дрель со сверлами.
• Отвертка.
• Пила.
• Ножницы по металлу.
• Плоскогубцы.

Шаг 2: Делаем главную полость

Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.

Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.

Изготавливаем крышку.

1. Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
2. Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
3. Отрежьте лишнюю часть заглушки согласно рисунку.

Шаг 3: Отрезаем часть переходника

Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.

Шаг 4: Делаем выходное отверстие

Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.

1. Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
2. Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
3. Просверлите отверстие с помощью дрели и сверла.

Шаг 5:

Шаг 6: Устанавливаем выходную трубу

Смажьте края выходного отверстия клеем.

Возьмите выходную трубу и вставьте в выпускное отверстие.

Шаг 7: Делаем соединение на вал двигателя

Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.

Шаг 8: Изготавливаем рабочее колесо

Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.

Изготовьте вал из алюминиевого листа по фотографиям.

Шаг 9: Вырезаем герметизирующую прокладку

Вырежьте из велосипедной камеры круглую прокладку.

Сделайте в прокладке три отверстия, так же, как и в крышке.

Шаг 10: Собираем

Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.

1. Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
2. Установите рабочее колесо на вал.

Шаг 11: Проверяем вращение

Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.

Шаг 12: Собираем корпус

Приклейте торцевую крышку к переходнику.

Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.

Шаг 13: Закрепляем помпу на фанерной подставке

Закрепите ваш водяной насос на фанерной подставке.

Шаг 14: Тестируем

Пришло время испытаний и наслаждений!

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Источник

Делаем надежный погружной насос на 12В

Материалы и инструменты, которые использовал автор:

Список материалов:
— мотор 775 ;
— сантехнические детали из ПВХ;
— сальник для стиральной машины;
— переходник на вал моторчика;
— надежный кабель;
— кусок шланга.

Процесс изготовления самоделки:

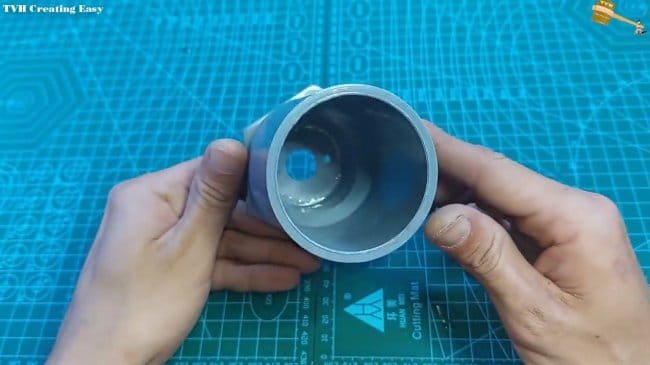

Шаг первый. Изготавливаем корпус для двигателя
Первым делом изготовим корпус для мотора, он должен быть герметичным, так как вода быстро выведет из строя мотор. В качестве корпуса автор приспособил сантехн7ическую трубу с резьбой, но подойдет и обычная труба.

Делаем заглушки, их автор вырезал из листа ПВХ, а лист этот автор изготовил сам, просто разрезав, разогрев и выгнув трубу в лист. Ну а далее на помощь приходит измерительный инструмент и бормашина.

Вклеиваем заглушки на надежный герметик или клей, также тщательно обрабатываем герметиком место входа кабеля в моторный отсек. Для большей надежности можно вывести контакты в виде винтиков.

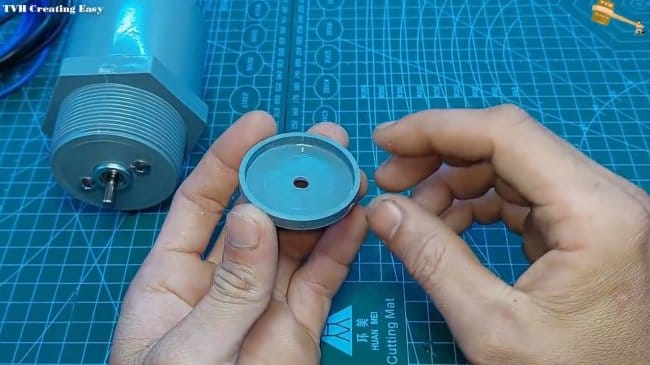

Шаг второй. Сальник
Важная деталь конструкции – это сальник, так как если он быстро выйдет из строя, в мотор попадет вода и он выйдет из строя. Сальник можно купить готовый для стиральных машин автомат. Делаем посадочное место под сальник из все тех же сантехнических деталей из ПВХ.
На вал автор ставит переходник, его диаметр достаточно велик, чтобы сальник мог обеспечить герметичность. На переходнике есть ось с резьбой, к ней прикручиваем крыльчатку.

Шаг четвертый. Сборка и испытания

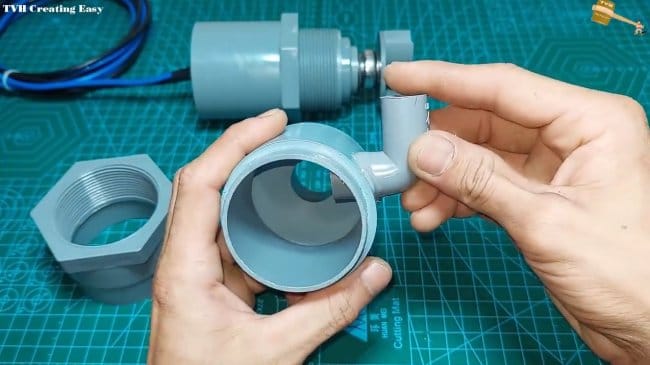

В носовую часть корпуса ставим сантехнический редуктор. Также прорезаем отверстие под выходной патрубок, насос у нас центробежного типа, так что отверстие делаем под углом, против направления вращения крыльчатки.

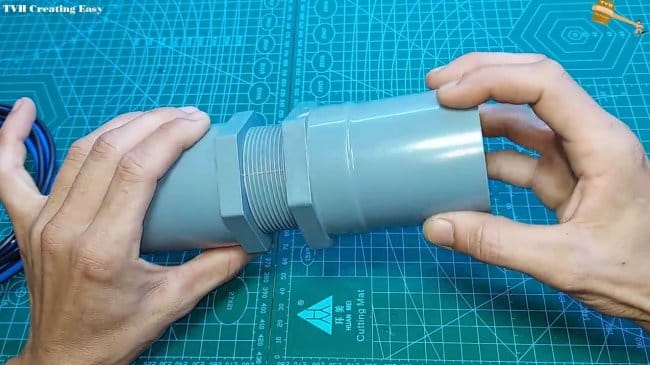

Вот и все, осталось вклеить кусок трубы и можно подключать шланг, корпус у нас скручивается на резьбе, если это труба, ее можно посадить наклей или винты.

Качает насос довольно резво, но для реальной жизни на входе нужно поставить фильтр, так как грязь будет быстро забивать насос, и он будет клинить.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
