Подвижные механизмы своими руками

Очумелые ручки: мастерим полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами. Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Грузовик. из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8 нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8 сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

В нашем пункте приема металла за любое авто дают пять тысяч рублей. Это сподвигло на мысль использовать свою списанную четверку для хозяйственных нужд: привезти землю, торф, камни, песок на дачу. А если подвести подрамник, сварить отвал, установить цепи, глядишь, и снежок можно будет зимой гонять.

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Не зря говорят: лень – двигатель прогресса. Мой подъемник шесть ведер с бетоном поднимает легко!

Рубанок для газобетона

Газобетон– один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

Пилки разрезаем пополам. В доске пропиливаем пазы до половины толщины полотна, смазываем пазы клеем и вставляем пилки. Прикручиваем ручку — и готово.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делится схемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Удобная болгарка

Обращали внимание, что удерживать маленькую болгарку за верхнюю ручку удобно, а большую – нет? Большая всегда норовит вырваться из рук при закусывании в металле. Имея такой печальный опыт, некоторые вообще боятся пользоваться большой болгаркой. Чтобы болгарка всегда оставалась в руках, форумчанин сhichic сконструировал для инструмента самодельную ручку под естественный захват.

Мощная болгарка может выломать отрезной диск, застрявший в металле, но сама всегда остается в руках. Проверено десятилетним опытом и резкой металла до 14мм.

Сделать такую ручку для болгарки можете и вы, посмотрев фотопример сhichic.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000 на скорую руку из подручных материалов собрал циклон для пылесоса.

Понадобилось: бочка 20 л — пластик, уголок 45 градусов 40 мм, уголок 90 градусов 32 мм, фильтр масляный от Москвича (как раз на 32 угол садится плотно).

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

О том, как сделать самодельные бетономешалку и ямобур, мы рассказывали в этом материале. Также советуем посмотреть сюжет об устройстве идеального верстака на видеопортале FORUMHOUSE. Рецепты других интересных строительных самоделок – кранов и подъемников, виброоборудования, приборов для резки и гибки металла, стекла, дерева и т.д. вы найдете в разделе «Самодельные станки, инструменты и механизмы».

Источник

2700 анимированых механических механизмов.

2700 Анимированные механические механизмы Nguyen Duc Thang (загружено до 31 октября 2017 года) — один из лучших каналов YouTube, который когда-либо видел. Ушедший в отставку в 2002 году инженер-механик, доктор технических наук Nguyễn Đức Thắng взял на себя огромную задачу: создать трехмерные модели практически всех мыслимых механизмов в Autodesk Inventor и анимировать их для вашего развлечения и просветления. И нет, я не наблюдал за ними всеми за вас, но уверен, что вам будет интересно потратить хотя бы пару часов для просмотра.

Если вы на самом деле ищете что-то конкретное с таким большим количеством продемонстрированных механизмов, YouTube не является идеальной таблицей поиска. К счастью, Нгуен Дык Тханг также подготовил несколько сотен страниц документации (в формате PDF, в архиве), чтобы сопровождать с каждым механизмом, классифицированным, описанным и связанным с видео — включая изображения, краткие описания и ссылки на YouTube, можно скачать по адресу.

Список состоит из 4 частей:

Часть 1: Передача непрерывного вращения

Часть 2: Другие виды передачи движения

Часть 3: Механизмы специального назначения

Часть 4. Механизмы для различных отраслей промышленности.

Автоматические механизмы.

Автоматический механизм — машина, самостоятельно действующее устройство (или совокупность устройств), выполняющее по жёстко заданной программе, без непосредственного участия человека, процессы получения, преобразования, передачи и использования энергии, Представьте себе, что значит создать механическую машину, которая может писать в 1770 году? «Писатель», часовой автоматический механизм, который был создан еще в 1770 -х годах известным часовщиком швейцарского происхождения, Пьером Жаке-Дро. Созданный механизм состоит из около 6 000 деталей, каждая их которых ручной работы, миниатюрна и адаптирована чтоб поместиться в игрушечное тело, представлял собой сидящую за столом куклу, размером с пятилетнего ребенка. Важную роль в механизме играют кулачки игрушки, потому что они контролируют не только штрихи пера, а и уровень давления на бумагу. Это изделие обогнало время — попробуйте предположить, сколько времени понадобилось создателю данного автоматического механизма, сколько терпения и находчивости было положено для достижения желаемого результата. Тело было сделано из дерева, голова — из фарфора, на изготовление у часовщика ушло 20 месяцев, он предназначался для записи слов и предложений до 40 символов. Заводной малыш выводит гусиным пером на чистом листе бумаге фразы (что-то вроде «Я люблю тебя, мой Минск». Не смотря на столь серьезный возраст механических компонентов, механизм отлично работает и по сей день, шокирую всех своей сложностью. Писатель способен следить глазами за словами, которые он воспроизводит. Сложность данного механизма невероятна. Как происходит весь описанный выше процесс, вы можете увидеть в видео ролике ниже.

Изучение кинематики и механизмов началось с Архимеда , который применил геометрию для изучения рычага, но полное математическое описание пришлось подождать до конца 1800-х годов, однако из-за сложности полученных уравнений изучение и разработка сложных связей очень упростилась с появлением цифрового компьютера.

Механические связи в целом представляют собой группу тел, связанных друг с другом для управления силами и движением. Тела или звенья, которые образуют связь, связаны друг с другом в точках, называемых опорами. Возможно, самый простой пример — это рычаг, который состоит из жесткой штанги, которая может поворачиваться вокруг точки опоры, используемой для получения механического преимущества: вы можете поднять объект, используя меньшее усилие при длинном рычаге, чем вес объекта.

Будь в моем распоряжении другая земля, на которую можно было бы встать, я сдвинул бы с места нашу.

Источник

Подъемные механизмы для стройки своими руками

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

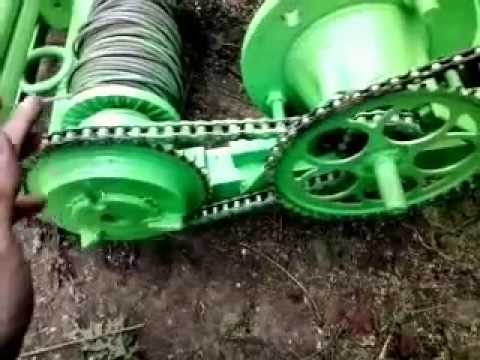

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

Подъем груза происходит в результате многократных небольших перемещений площадки между фиксированными позициями на рейке. В домашнем хозяйстве редко находит применение. Положительным качеством рычажных систем является надежность и долговечность.

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Подъемный кран своими руками

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

• Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
• Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
• Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
• Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
• Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
• Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
• Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Приспособления для строителей

Простые приспособления на стройке

На любой стройке не обойтись без эффективных и простых приспособлений для облегчения труда и повышения скорости и качества возводимого объекта. Сегодня в этой статье я расскажу о некоторых из них, наиболее простых и эффективных.

Самый простой способ подъема по направляющим, для него достаточно двух веревок и закрепленных направляющих.

Этот способ прост, но есть свои хитрости и трудности, тянуть нужно одновременно и направляющие должны быть надежно закреплены.

Это очень простое приспособление, но и оно облегчает труд, поскольку усилие прилагается вниз, а это всегда легче чем просто тянуть за веревку.

Подъемник в виде колодезного журавля, отлично сокращает время на подъем грузов. Единственный минус в том. что поднимать тяжелые грузы с помощью такого приспособления очень трудно.

Но поднимать груз намного легче, чем без противовеса.

Виды закреплений полиспастов.

С помощью полиспастов можно облегчить себе труд в несколько раз. Все зависит от способа его закрепления.

Если применить закрепление под номером 1, то усилие будет равно весу поднимаемого груза;

2- в два раза меньше чем в первом случае;

3 – в три раза меньше;

4 – в четыре раза меньше, чем в первом случае.

С помощью полиспаста можно поднять груз, не прилагая больших усилий для этого.

На рисунке показаны виды и способы крепления простых подъемников с полиспастами. Подъемные механизмы делают поворотными и простыми не поворачивающимися.

Для облегчения подъема делают электропривод и монтируют кран-балки. Такие механизмы вполне заменяют автокран.

Это конечно только малая часть от всех приспособлений и в одной статье обо всех не расскажешь. Так, что ждите продолжения.

Самые интересные и полезные приспособления для строительства

При строительстве любого объекта, будь то дом или что то другое, требующее подъема тяжестей на высоту, требуется идти двумя путями.

Первый самый простой путь, это нанять людей для поднятия тяжелых материалов, таких как раствор, бетон или что-то похожее.

Второй, сделать подъемный механизм, способный поднять тяжелый груз.

Вот такое приспособление способно заменить, как минимум трех человек и сделано оно из алюминиевой лестницы и электрической тали.

Такой подъемник способен поднять три ведра бетона и работать с его помощью можно и одному. Сварную раму на подшипниках сделать не сложно и закрепить электрическую таль на верху лестницы вполне по силам каждому, немного владеющему электросварочными работами.

Если электроталь закрепить как показано на фотографии к хорошо укрепленному брусу то у вас получится очень удобное приспособление, которое вполне может заменить кран.

Вот такое нехитрое приспособление ускорит ваши работы по шлифовке пазов при строительстве из круглого леса. По такому же принципу можно изготовить и другие приспособления при плотницких работах.

С помощью такой нехитрой приспособы можно не только ломать стены практически без шума, но и прижимать металлические детали при монтаже и сплачивать доски пола при укладке.

Очень удобное приспособление, особенно при изготовлении ограждений и других работах связанных с большим количеством работ с гнутой проволокой и арматурой.

У меня тоже есть опыт работы с почти таким же приспособлением, при изготовлении ограждений и мне понравилось, что скорость работ намного возрастает.

Изготовление такой приспособы для очистки стен от краски не займет много времени, для этого нужен сварочный аппарат, старый бур и приварив металлическую пластину к буру можно увеличить скорость очистки стен с помощью перфоратора.

С помощью насадки, которую сегодня можно купить в магазине и строительного пылесоса, очищать со стены краску можно практически без пыли.

Как сделать полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами. Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8 нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8 сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

g8o8r8 (Участник FORUMHOUSE):

В нашем пункте приема металла за любое авто дают пять тысяч рублей. Это сподвигло на мысль использовать свою списанную четверку для хозяйственных нужд: привезти землю, торф, камни, песок на дачу. А если подвести подрамник, сварить отвал, установить цепи, глядишь, и снежок можно будет зимой гонять.

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Али-бастр (участник FORUMHOUSE):

Не зря говорят: лень – двигатель прогресса. Мой подъемник шесть ведер с бетоном поднимает легко!

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

worodew (Участник FORUMHOUSE):

Пилки разрезаем пополам. В доске пропиливаем пазы до половины толщины полотна, смазываем пазы клеем и вставляем пилки. Прикручиваем ручку – и готово.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Удобная болгарка

Обращали внимание, что удерживать маленькую болгарку за верхнюю ручку удобно, а большую – нет? Большая всегда норовит вырваться из рук при закусывании в металле. Имея такой печальный опыт, некоторые вообще боятся пользоваться большой болгаркой. Чтобы болгарка всегда оставалась в руках, форумчанин сhichic сконструировал для инструмента самодельную ручку под естественный захват.

сhichic (Участник FORUMHOUSE):

Мощная болгарка может выломать отрезной диск, застрявший в металле, но сама всегда остается в руках. Проверено десятилетним опытом и резкой металла до 14мм.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000на скорую руку из подручных материалов собрал циклон для пылесоса.

Zalman3000 (Участник FORUMHOUSE):

Понадобилось: бочка 20 л – пластик, уголок 45 градусов 40 мм, уголок 90 градусов 32 мм, фильтр масляный от Москвича (как раз на 32 угол садится плотно).

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Мини-кран своими руками: обзор вариантов

При строительстве дома из газобетона, бруса, кирпича и т.д. часто возникает необходимость в подъёме груза. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или залить армопояс. Делать это вручную, даже с привлечением помощников, не так легко — здоровье дороже. Нанимать автокран или манипулятор на небольшой объём работ — дорого. Выход — использовать мини-кран, который, для удешевления строительства, сделан своими руками.

• Как сделать подъёмник для кладки газобетона.
• Какие детали и инструменты нужны для строительства мини-крана.
• Как сократить затраты на строительство универсального подъёмника.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

• поворотный узел – ступица от грузовика;

• стрела сделана из трубы диаметром 75 мм;

• выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

• основание башни – «200-й» швеллер;

• червячные редукторы для стреловой и грузовой лебёдки.

• трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Источник
