Замена и ремонт боковых зеркал
В общем обновил таки я свой фокус, убив правое зерокало, выезжая с автомойки. Раскололась черная окантовка зеркала, благо кращеный элемент и сама стекляшка уцелели. Посему меня рнтересует следующее:
1. Подходят ли боковые зеркала на фокус 3 от фокус2 (интересуют фаршованые зеркала с электроприводом, обогревом и складыванием)?
2. Может кто то уже менял самостоятельно? Как снять/установить?
 | замена зеркала, замена зеркального элемента, боковое зеркало, электропривод зеркал, внешние зеркала |
«Осталось немного — _полностью разобрать новое зеркало и поменять датчик ) «
Время прошло,пишу по памяти событий и действий.
Датчики температуры разные, по конструкции.
Если его измерить мультиметром (режим омы) на столе в комнатной температуре.
его сопротивление будет разное.
Приблизительно разность +/- 0,5 кОм.
Если есть знающие,то скорее всего реальные показания температуры можно скорректировать через что-то.
Я тупо взял старый датчик и вставил на его прежнее место,провода соединил пайкой,
точки крепления датчика различаются по диаметру и форме крепления,но это не особая проблема,подогнал шайбу из резины и все стало герметично.
Показания температуры на табло встали на место.
Источник
Самостоятельная установка штатной многоцветной фоновой подсветки
Если Вы счастливый обладатель Форд Фокус 3 в комплектации Титаниум без премиум света то для дооснащения подсветки Вам понадобиться:
Коды запчастей (финис коды) для заказа запчастей для подсветки
1772608 — кронштейн потолочной консоли;
1 430 498 крепеж (Фиксатор гайки 4,2 х 0,7-1)
1779446 — Консоль с отд.д/солн.очков;
1743226 — панель блока управления;
1746461 — блок управления (Без люка крыши, Без отключ.пассажир. подушки безоп., Многоцв.фонов.светодиодн.освещ.)
или
1724158 — блок управления (Без модифицированной крыши, Без люка крыши, С отключ. подушки безоп. пассажира, Многоцв.фонов.светодиодн.освещ.);
1763203 — RGB диод плафона правый;
1764248 — RGB диод плафона левый;
1757825 — RGB диод ручки правой двери (вроде в комплекте со световодом); 1763203 — диод отдельно + 1742595 — световод
1757826 — RGB диод ручки левой двери (вроде в комплекте со световодом); 1764248 + 1742593
1757823 — RGB диод кармана ЛЕВОЙ двери;
1757824 — RGB диод кармана ПРАВОЙ двери;
1744301 — световод кармана ЛЕВОЙ двери;
1750043 — световод кармана ПРАВОЙ двери;
1764247 — RGB диод подстаканника;
1772418 / 1809513 — жгут проводов под мультицвет правой двери, До: 22-04-2013/С: 22-04-2013
1772417 / 1809510 — жгут проводов под мультицвет левой двери, До: 22-04-2013/С: 22-04-2013
проводка потолка зависит от наличия разных фич (ДД, ДС, нави, люк, сигнализация) —
как пример, у меня по вину 1722969 — С: 03-01-2011 До: 06-09-2011 LHD, Без люка крыши, Без сист.предотвр.низкоскор.столкн., Без функц.контроля движ.по полосам, Без соед. интерфейса Blue Tooth, Без модуля мультимед.шлюза, Многоцв.фонов.светодиодн.освещ.
p.s. Оргстекло в комплектации титаниум везде где есть подсветка присутствует, просто при установке его можно сломать или разбить поэтому мне и его тоже на всякий случай дали.
Источник
Установка зеркала на 2 камеры и фотохромного зеркала в Ford Focus 3
Содержание статьи:
1. Установка зеркала на 2 камеры Ford Focus 3
Задача : адаптировать и установить салонное зеркало на две видеокамеры для Ford Focus 3.
Заказал в Китае салонное зеркало заднего вида на свой Ford Focus 3 с экраном, но т.к. была мечта поставить 2 камеры, нужно было придумать управление ими. Видел, как делали простое управление с помощью реле, но мне это оказалось скучным.
Ход работ по установке и адаптации зеркала на 2 видеокамеры для Ford Focus 3

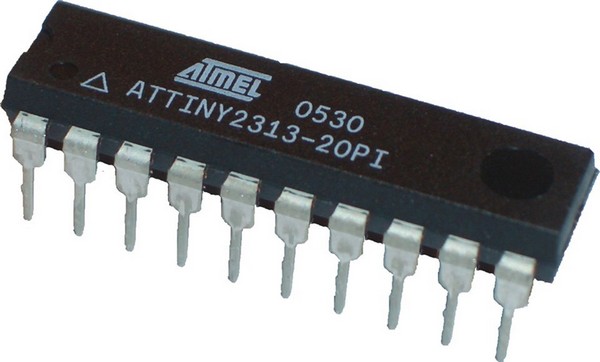

Я использовал attiny2313 (можно что попроще, но взял что было под рукой) и резисторы smd0603, а также 2 полевых smd транзистора 702 (давно заказывал, тоже были под рукой).

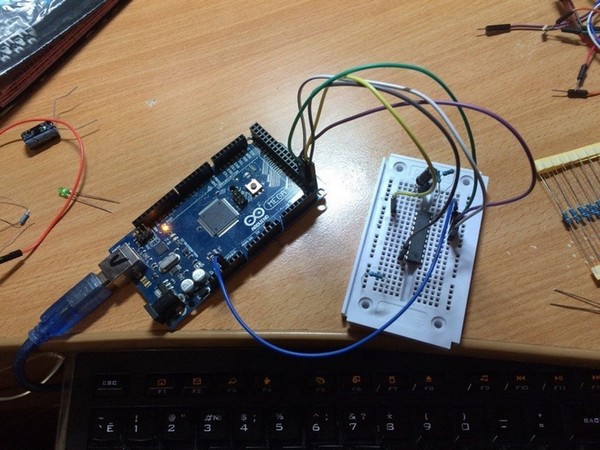

Прошил attiny2313 с помощью arduino mega

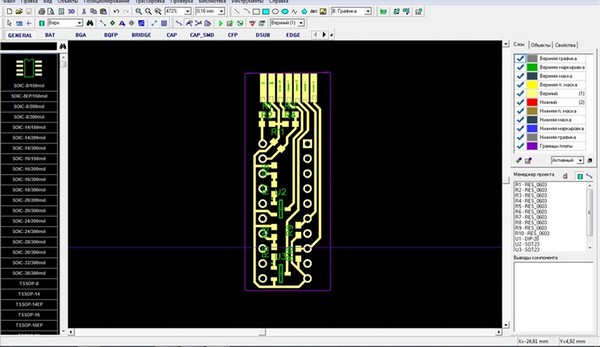

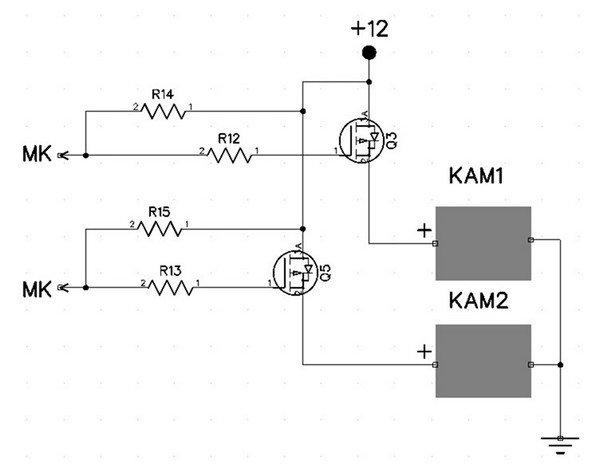

Затем нарисовал схему

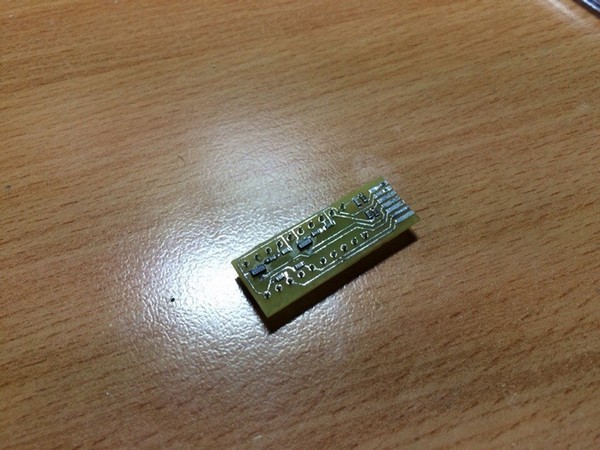

Вытравил и спаял
Про один резистор забыл, пришлось пристраивать его на плату (на схеме изменения есть).

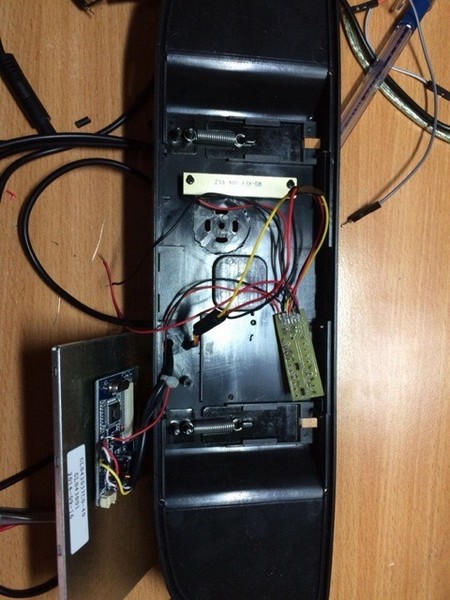

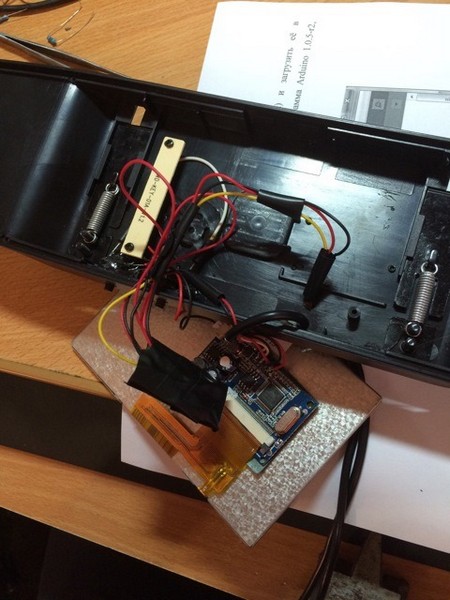

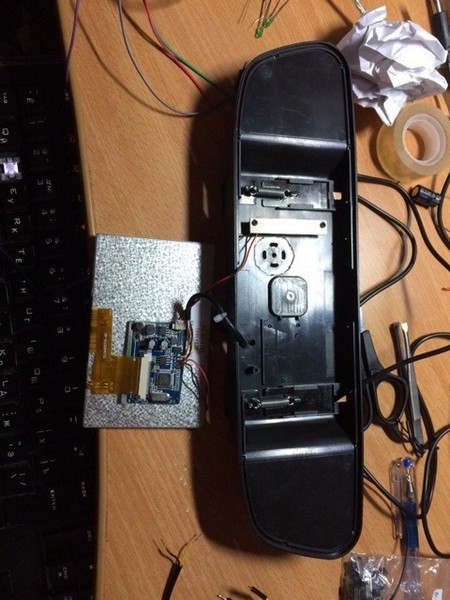

Зеркало внутри выглядит так:

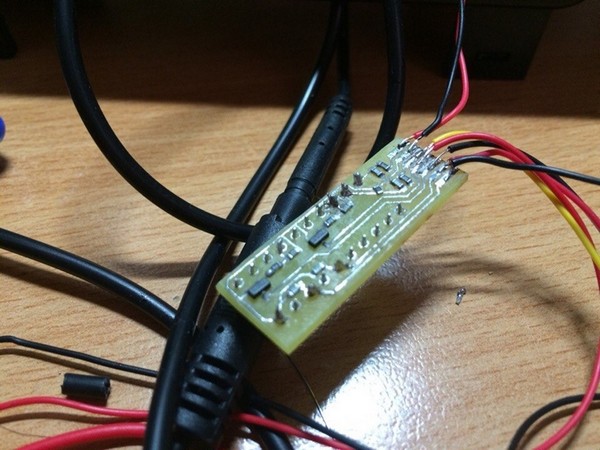

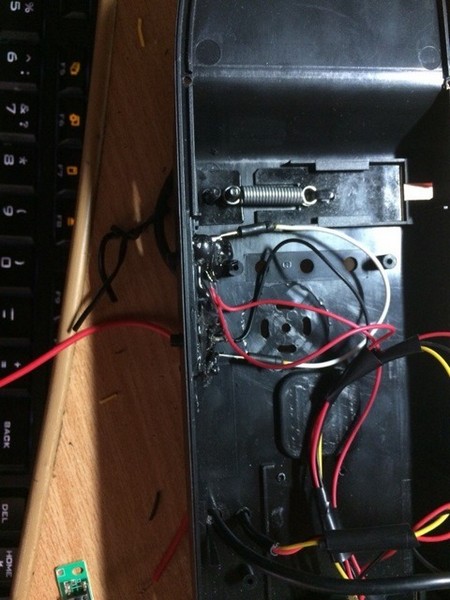

И все уже спаяно:

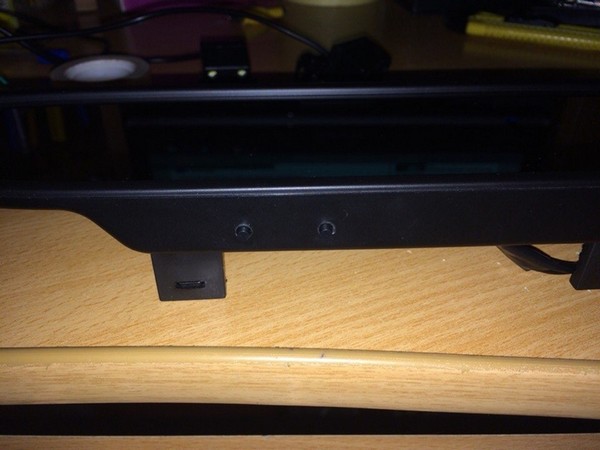

Добавил кнопки управления
Одна кнопка переключает между собой камеры (первой камерой включается передняя), второй кнопкой отключаются камеры. Так же при включении заднего хода включается задняя камера, при выключении — выключается.
Установка зеркала на две камеры для Ford Focus 3

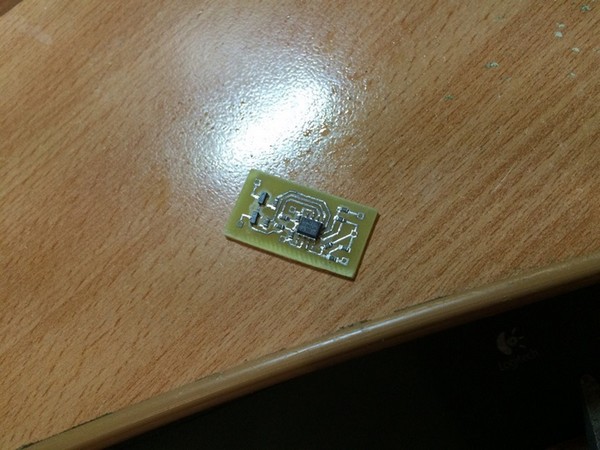

Мне стало жалко использовать attiny2313 для такого простого проекта, и я переделал плату под attiny13.

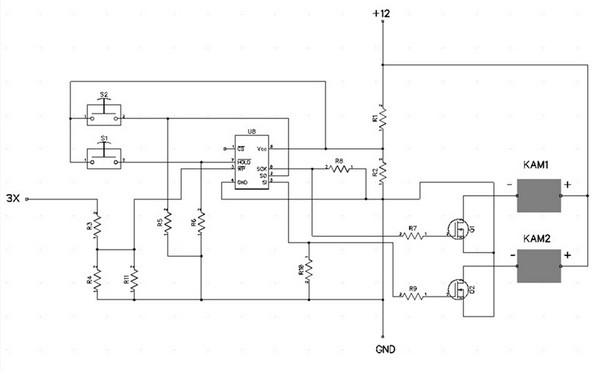

Плата стала тоньше, и ее стало проще разместить внутри. На этот раз даже схему нарисовал.

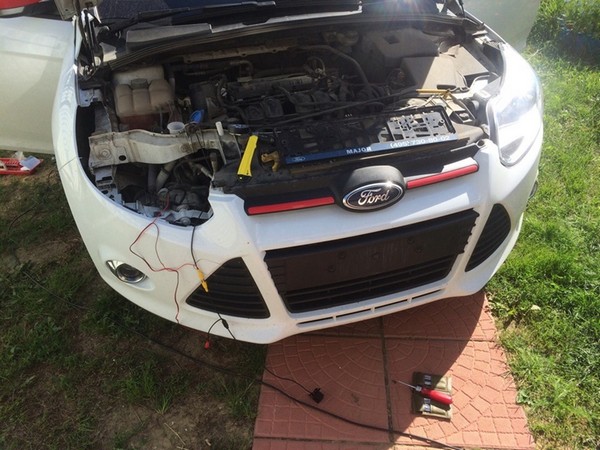

Дома все проверил, все работает, пора ставить.

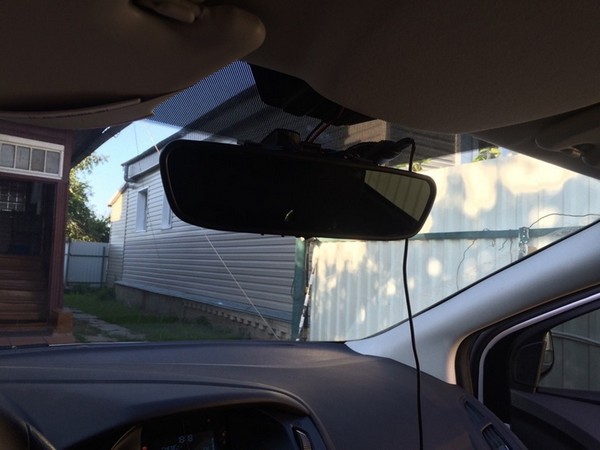

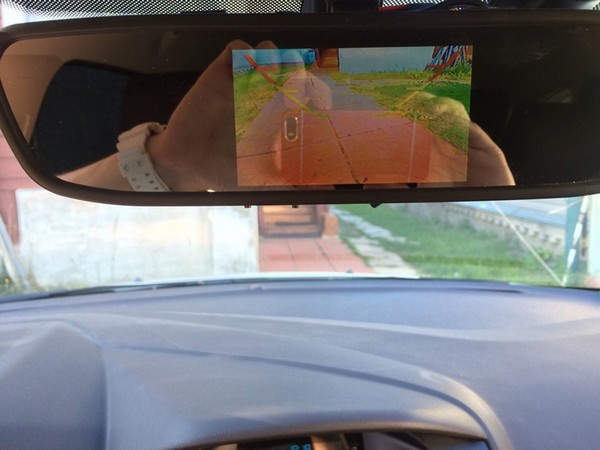

Всё работает хорошо.

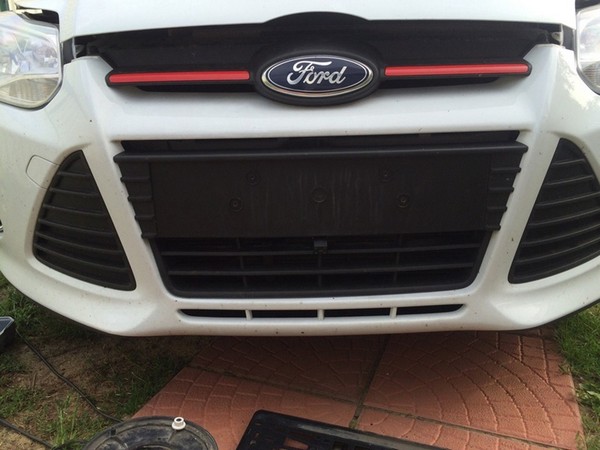

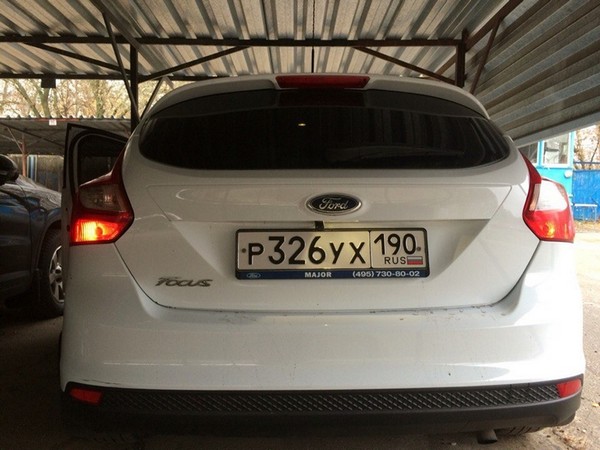

Сразу отвечу на возможные вопросы: да, камера вверх ногами, да, не напрягает. Зачем? Очень удобно подъезжать к высоким бордюрам, учитывая низкий свес бампера. Пачкается? Да, но даже на грязной камере что-то видно, и можно парковаться (зимой, конечно же ее залепит). Автоматически включается? Нет.
Так вот, радусь я не долго, ровно до того, как завел авто. Оказывается, на габаритах импульсное питание то ли при заведенном двигателе, то ли при включении фар, из-за этого камера не работает. Тяну провод питания в салон к плафону, и подключаю к стабилизатору напряжения.

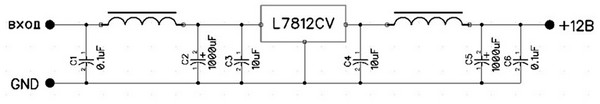

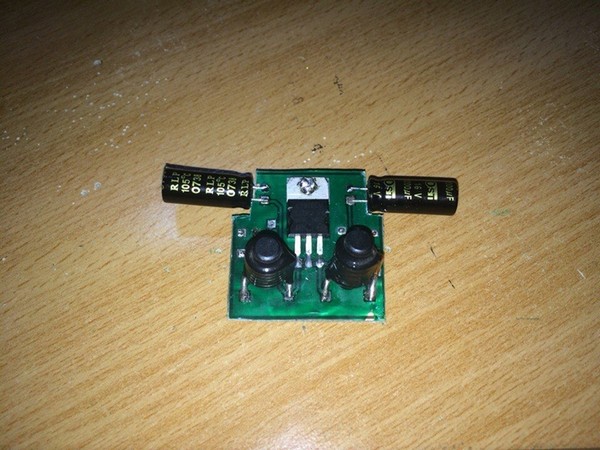

Из-за «грязного» питания в автомобильной сети при подключении 2-х камер, их начинает колбасить, т.е. начинает мерцать экран в выключенном состоянии. Чтобы это устранить, нужно сделать фильтр.
Керамические конденсаторы С3, С4 (0.1 — 10 uF) — по желанию.
Катушку индуктивности взял из компьютерного БП, не знаю сколько индуктивность.
Проводку протянул через крышу, камеры и экран питаются от этого фильтра. Заднюю камеру поставил «временно», хочу поставить нормальные камеры.
П.С. Я использую N — канальный полевик, и у меня замыкается/размыкается «минус». Лучше использовать P -канальный полевик, и замыкать/размыкать «плюс».
Результат : работы по адаптации салонного зеркала и установке двух видеокамер на Ford Focus 3 выполнены.
2. Установка фотохромного зеркала в Ford Focus 3
Оторвал зеркало. Для установки нам понадобиться:
1. WD-40
2. Пара рук.
Зеркало в руках — видим следующее:
Крепление на стекле
С другого ракурса

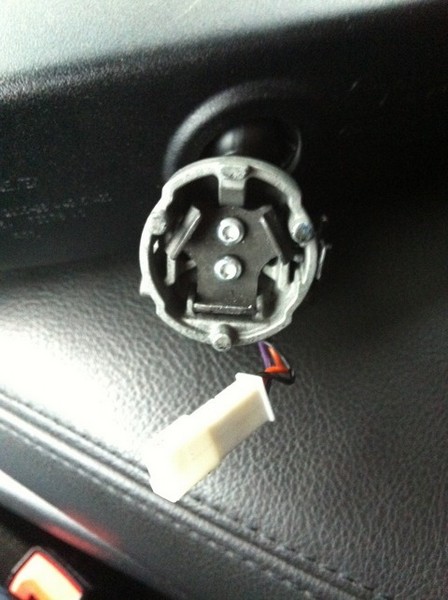

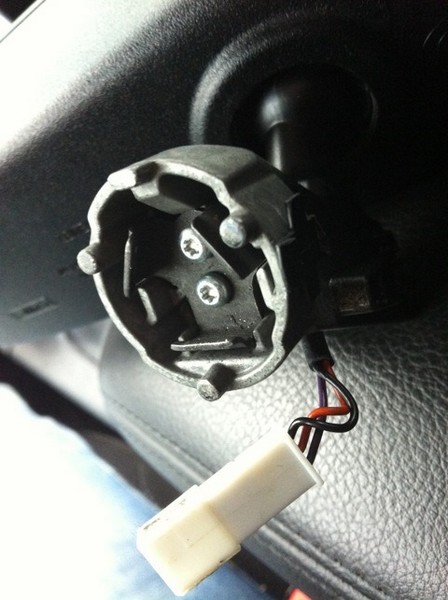

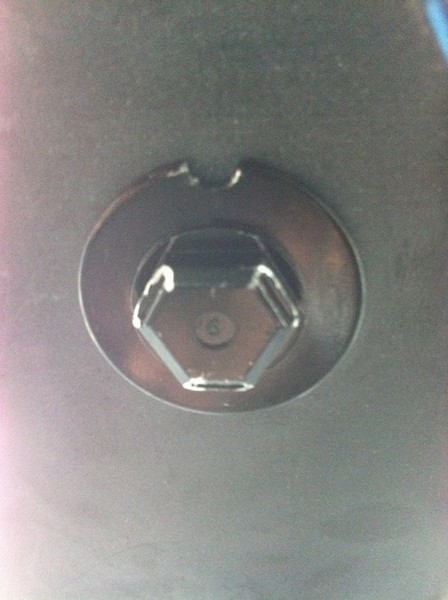

крепление на зеркале
С другого ракурса
Защелка каленая, просто так поставить не получится, ровно, как и снять, первый опыт кончился заменой стекла по КАСКО.
Все просто:
1. Берем в руки любую смазку, у меня была WD, брызгаем на палец чуток и смазываем грани на креплении к стеклу.
2. Берем в руки зеркало и ставим его под углом 45 градусов к горизонту.
Вот тут фото я не сделал, но нарисовать смог.

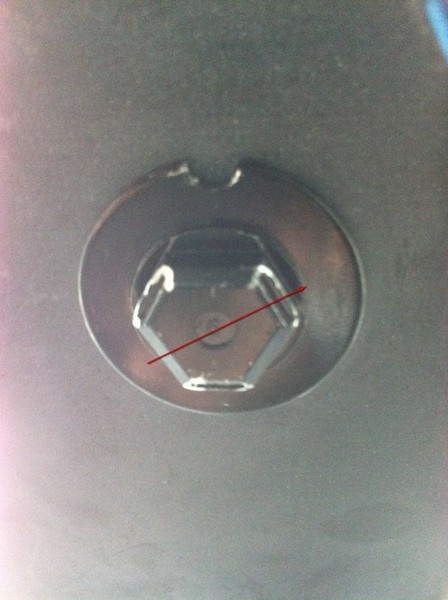

Красная линия, должна быть перпендикулярна плоскости зеркала.
У аккуратно доворачиваем его в нужное положение и все висит как надо.
Для тех, кто подумал, что я его доустановил и дочитал до конца, дам наводку на самостоятельную установку. Все также, как и в фокус 2. Крепления такое же. Шаблон для стекла нужно делать новый, т.к. стекла различаются. Стеклу необходим только плюс и минус, можно взять с потолка. Зеркала одинаковые, крепления тоже. Питание необходимо подать на них +12В от потолочного плафона, так что все не так сложно
https://www.drive2.ru/l/6388661/, https://www.drive2.ru/l/7941826/, https://www.drive2.ru/l/8041217/
Предохранители Ford Focus 3
Блок предохранителей в моторном отсеке Ford Focus 3
Предохранитель / Сила тока, А / Защищаемая цепь 7 — 40 — Насос
