Светодиоды для освещения шкалы приемника
Подарили радиолу Урал-112.Работает нормально.Только барахлит регулятор громкости. Хрипит.Это известная «болезнь» СП-3..Но главное не светится шкала.Копеечное дело,можно купить лампочки на 6,3В.Подумал.А почему бы не поставить светодиоды.Может быть есть готовые схемы? Подскажите.
Готовые схемы чего? Последовательного включения светодиодов и резистора?
Продам схему включения светодиода и резистора за 1000$
alx25v: Продам схему включения светодиода и резистора за 1000$
Продам за 1500$ схему включения 3-х светодиодов в 6.3 В без резисторов.
Просьба к модераторам ветку перенести в раздел «История», а к Алёше — сфотографировать радиолу.
Ожидал такую реакцию аудитории на мой дилитантский вопрос. Но чтобы настолько..Продам и и т.п. Оригинальный юмор.Я не обижаюсь.Свой последний приемник «Москва» собирал лет 40 назад. Просто хотелось
узнать разницу подключения «сладкой парочки» к переменному и выпрямленному напряжению.Получается что ее практически нет? При переменном напряжении используется один период.Будет ли при этом заметно мерцание светодиода,утомляющее глаза?Старость.. А за советы Спасибо! Фото- пожалуйста здесь http://vintazh.boxmail.biz/cgi-bin/guide.pl?&action=article&id_org=77486. Апрель 1974г.
Алёша, дело в том, что Ваш вопрос элементарен даже для кружка юных техников.
Если же Вы вообще не разбираетесь в электронике-электричестве, то нужно сразу предупреждать.
А раз Вы об этом ни чего не сказали, то и последовала шуточная реакция.
Вдруг Вы пошутили.
По этому, для получения реальной помощи, скажите, на сколько Вы разбираетесь в вопросе?
Если вообще ни как, и кроме подсветки вам электроника «по барабану», то нарисуем Вам схему и подскажем, как и из чего её собрать.
А вот сли есть интерес разобраться, то начнётся беседа.
Алёша: Просто хотелось
узнать разницу подключения «сладкой парочки» к переменному и выпрямленному напряжению.Получается что ее практически нет?
Интересно, что выпрямлять питающее напряжение нет необходимости. При подаче обратного напряжения светодиод ведет себя как стабилитрон с ненормированными параметрами и даже слегка (в несколько раз хуже чем при правильном включении) светится. «Напряжение стабилизации» для разных экземпляров меняется от 10В (возможно и меньше) до нескольких сотен. Качество стабилизации тоже разное. Некоторые образцы можно использовать как хорошие стабилитроны, а некоторые «текут» и ведут себя практически как резисторы.
Алёша, включите светодиоды последовательно (лампы обычно включены параллельно), задайте им 5-15 мА одним резистором — и всё должно заработать. Имейте в виду, что светодиоды обычно имеют ярко выраженную направленность излучения, в отличии от лампы, которую можно считать точечным источником. Т.е. вид подсветки шкалы на светодиодах будет заметно иным. Но их, мелких, можно навешать много и получить совершенно иной дизайн.
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
Источник
Тема: Подсветка шкалы
Опции темы
Поиск по теме
Подсветка шкалы
Кто подскажет-как правильно выполнить подсветку (Любую). Уверен, каждый делает на свой лад. А вот как лучше поменять лампочки на светодиоды, какие светодиоды, соединять последовательно или параллельно, как подсветить основные ручки управления, как светить сверху, снизу или с боков, как подсветить, чтоб уютом веяло из радиоуголука и феньшуй нашептывал
Смотрел промышленные, но что-то не впечатлило-не от чего оттолкнуться
Полагаю, что тут нет однозначного ответа. Каждому будет по вкусу что то своё.
Смотря чего подсвечивать. Лично для меня, если шкала механическая и бегает стрелка, как в старых радиоприёмниках, где нанесены частоты или названия городов, то лучше ламп накаливания и не придумаешь. Возможно сказывается ностальгия.
А если скажем ЖКИ индикатор с индикацией частоты, измерительные головки, или кнопки управления, то тут светодиодам самое место.
А вообще, каждый сам должен быть немного дизайнером
ecdv, промышленный дизайн также многогранен и многолик, как. как сама жизнь!
а ещё говорят: «на вкус и запах все фломастеры разные!»
нельзя о дизайне рассуждать беспредметно, всегда нужно основываться на каких-то реальных объектах
немалую роль играет ваш психотип, уровень эмоциональной чувствительности, культурные традиции, в которых вы воспитаны
влияет на дизайн даже месяц по гороскопу и код рождения по китайскому календарю
какой стиль вы предпочитаете:
вы человек спокойный, усидчивый?
как на вас воздействуют цвета?
к чему вы любите прикасаться?
приведите несколько фоток того, что вам нравиться.
ecdv, Однозначно. Современные светодиоды светят гораздо ярче лампочек и энергии потребляют значительно меньше.
У меня возник другой вопрос, не могу пока решить, как воплотить в жизнь. Утром рано или вечером на рабочем месте использую только лишь подсветку — лампочка 12в 5ватт. Еще подсвечивает экран ноутбука. Сумрак, но мне комфортно. Вопрос в другом: у меня небольшой Т-образный простой тюнер (со входа на выход катушка, а со средней точки катушки на землю переменный конденсатор) со встроенным КСВ-метром. В сумраке стрелку прибора не видно. Как снять часть ВЧ энергии для подсветки шкалы, не нарушая работы тюнера? Хорошо бы применить 1 — 2 светодиода.
Источник
Тема: Подсветка шкалы
Опции темы
Поиск по теме
Я купил себе большие светодиоды, у которых свет очень похож на тот, что дают обычные лампочки. Думаю, для подсветки такие годятся лучше, чем модные нынче ультраяркие неоновые цвета — белый, синий и красный
«Радиотехника Т-101» знаете?
в оригинале подсветка лампочками на 6,3 В
заменил на зелёные светики — как сказка! (стекло немного бликует от света люстры. )
или вот зелёная подсветка светиками шкалы «Волна-К» — красота!
Последний раз редактировалось Alex-31; 22.04.2016 в 21:19 .
Alex-31, Шикарно . Но у меня задача попроще — лишь бы видеть стрелку прибора.
наклей бескорпусной светик прямо на
ПОДСВЕТКА ШКАЛЫ
Смотрите как я сделал. Подсветка между индикатором и платой .( ИЗВИНИТЕ ЗА ПЛОХОЕ КАЧЕСТВО ФОТО ) . Павел.
Поворотка Yaesu 1000 с светодиодиками.
Фото, не очень получилось, но смотрится эротично.
Светодиодики, зашкурил целиком, для равномерного освещения (хотя, всё равно видно видно. ).
Но! Это было давно.
Сейчас бы. сделал матовой всю поверхность и повесил бы светодиодную ленту (обрезков которой кучи).
Alex-31, Интересно. я о таких даже и не слышал. а питание как подавать? Да нет, не надо мудрить, надо просто «поймать» ВЧ энергию и «зажечь» обычные светодиоды. хоть из фонарика зажигалок, хоть кусочек ленты. Как раз под рукой обрезок ленты из 3-х светиков с резистором. Прибор от старого магнитофона. отверстия для потока света прорежу.
Вместо трех лампочек в Казахстане поставил белую пластину из ПВХ, натыкал шилом дырки и равномерно вставил 9 зеленых светодиодов последовательно. Предварительно сошлифовал их торцы чтоб свет рассеивался. На тот момент на базаре не было широкоугольных. Напильник помог однако.
Может тогда в подстветку неонку поставить? Ничего выпрямлять не придется и чем больше сигнала — тем ярче светит подсветка+индикация.
Сторонник мягкой зеленой подсветки. В автомобиле таковая на приборной панели, выполнена лампочками т10 с зелеными колпачками.
Попал в руки Меридиан 211, штатная подсветка была выполнена двумя лампами накаливания и была с завода неравномерной.
Закупил вот такие светодиодыИ поставил их впритык вдоль длинной стороны шкалы. Соединил 3S+резистор. Получилось очень красиво. Жаль фото не сделал
Основная проблема со светодиодами — их диаграмма направленности. Заменить так просто лампу накаливания на лед тяжело. Нужны натурные эксперименты
Хотя сейчас, с 5050ми, COBами или straw hat-ами это дело получается проще.
Источник
Светодиодная шкала: схема и подробное описание для самостоятельной сборки
Светодиодные шкалы широко используются в самой разной радиотехнической аппаратуре, где они применяются в качестве индикаторов уровня звукового (или другого) сигнала. Они могут отличаться количеством каналов, светодиодов в шкале и характеристикой отображения — линейной, логарифмической или, например, с «растянутым» диапазоном.
Существуют специализированные микросхемы для этих целей, с помощью которых сделать подобный индикатор не составляет труда. Но и с использованием дискретных элементов широкого применения собрать «светодиодную шкалу» не сложно.
По приведённой в статье схеме вы можете сделать подобный индикатор с широкими возможностями, для применения его в самой различной аппаратуре.
За основу данной схемы был взят вариант светодиодного индикатора уровня мощности усилителя звуковой частоты (УМЗЧ), опубликованный несколько лет назад на одном из сайтов (уже не помню каком), но под авторством А.И.Шихатова. Схемы, подобные этой, можно отыскать и в других источниках.
Шкала индикатора отображает уровни сигнала от нулевой до максимальной мощности и имеет логарифмическую зависимость характеристики.
Как видно из схемы , индикатор состоит из нескольких одинаковых ячеек, включенных последовательно. При этом количество этих ячеек можно уменьшить или увеличить путём их «клонирования». Шаг индикации будет определяться типом и количеством диодов (VD1. VD7), включенных между ячейками.
Количество диодов между ячейками может быть различным. Например — один (VD7) или два диода (VD1, VD2). Диодов можно включить и больше, добиваясь нужного вам интервала зажигания между соседними светодиодами, но делать это нужно в разумных пределах.
Если между всеми ячейками в этой схеме включить по одному диоду, то максимальное значение индикатора будет соответствовать мощности около 20W (при нагрузке сопротивлением 4 Ома). А при двух диодах, включенных последовательно, это значение составит порядка 30W. Таким образом, варьируя количество диодов между ячейками, или же количество самих ячеек, можно построить индикатор на любой нужный вам диапазон. В качестве этих диодов подойдут кремниевые малой мощности, типа Д220, Д223, КД503 или аналогичные импортные.
Управление светодиодами происходит при помощи транзисторных ключей . Транзисторы (одинаковые, поэтому все обозначены как VT1) можно применить любые маломощные, n-p-n структуры. Мощность их зависит от типа управляемых ими светодиодов и, в зависимости от этого, должна быть порядка 150 мВт или больше.
Для получения более чёткого порога зажигания лучше подобрать транзисторы с коэффициентом усиления по току не менее 100.
Светодиоды могут быть любыми. От величины рабочих токов светодиодов зависят номиналы сопротивлений резисторов R1. R6. Например, при токе светодиода HL1 10 мА, сопротивление резистора R1 должно составлять около 1 кОм. При токе 20 мА — 560 Ом, при токе 30 мА — 360 Ом.
Более точно сопротивление этих резисторов можно подобрать экспериментально, в процессе окончательной настройки индикатора, по оптимальной яркости свечения.
Диод VD на входе схемы можно применить практически любого типа и средней мощности. Он служит для выпрямления переменного напряжения входного звукового сигнала. Если же данный индикатор нужен для отображения величины постоянного тока/напряжения, то этот диод ставить в схему не обязательно. Резистор R ограничивает размах входного сигнала до нужного уровня, а конденсаторы С1 и С2 позволяют сделать «ход» шкалы более плавным.
Источник
Бумага стерпитъ
имеет статус мыслей вслух.
воскресенье, 4 декабря 2016 г.
VEF-216. Финализация
По следам доработок huxfluxdeluxe. Вход на наушники позволяющий слушать радио когда все спят и подсветка шкалы позволяющая (относительно) представлять в какой части диапазона слушаешь.
Гнездо для наушников
Здесь всё в целом аналогично опыту huxfluxdeluxe, дополню только некоторыми своими замечаниями и фотографиями.
Во избежание разночтений покупается идентичное авторскому гнездо под 3,5″ Jack ST-214C (K211). Оно ценно тем что имеет гайку и почти лезет в штатное отверстие. Стоит на момент написания 24 руб. Я все подобные доработки выполняю МГТФ, его полно и стоит он копейки. Старое гнездо вывинчивается упором шлицевой часовой отвёртки в прорезь гайки. Точно такой же методикой будет закручиваться новое.
После этого плата переворачивается и выпаиваются с оловоотсосом все (!) три стойки гнезда, так чтобы на их месте остались аккуратные дырочки без олова. Заодно понимаем «что есть что».
Теперь ничто не мешает нам извлечь старое гнездо. Извлекаем.
Пытаемся вставить новое гнездо взамен старого. Не лезет. Чтобы влезло, берём ножницы и вставляем в отверстие снаружи. Начинаем их без фанатизма вращать стёсывая внешними кромками мягкую пластмассу и расширяя таким образом отверстие. Попутно сверяемся не начало ли проходить в отверстие гнездо и убираем образующиеся пластмассовые заусенцы чтобы они не болтались внутри приёмника.
Добившись отверстия нужного диаметра на следующем шаге берём три проводка МГТФ, продеваем в те отверстия где раньше были стойки гнезда и с обратной стороны платы припаиваем. Длину проводков берём с таким расчётом чтобы дальше нам было удобно их припаять на новое гнездо. Или даже с запасом, чтобы мы в любом случае справились с этой задачей. Свободные концы проводков лучше заранее залудить.

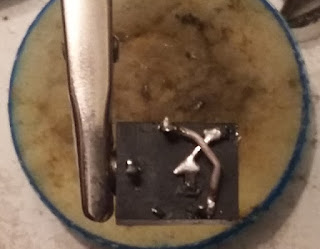

Подготавливаем гнездо перед установкой. Для этого два контакта загибаем друг к другу, так чтобы между ними легко было прокинуть мостик из олова. А поверх них два других контакта соединяем кусочком МГТФ. Схема честно подсмотрена у huxfluxdeluxe, по фотографии будет понятно как это сделать.
Теперь придётся потратить некоторое кол-во времени и нервов на установку нового гнезда в подготовленное отверстие. Достаточно чтобы гайка зацепилась за резьбу гнезда, а дальше уже подтягивайте её упираясь отвёрткой в шлиц и контролируя неподвижность корпуса гнезда с внутренней стороны корпуса. Рассчитывайте на то что пластмасса мягкая и здесь важно не переборщить. Но пока этой пластмассы достаточно она будет проминаться под гайкой, что и позволит надёжно закрепиться. Хотя сначала кажется что это нереально, длины не хватает и т.д.
После установки гнезда припаиваем к нему болтающиеся проводки МГТФ.
Собираем приёмник, включаем наушники и радуемся прекрасному звуку.
Подсветка шкалы приёмника
Здесь я рассмотрел разные варианты подсветки сооружённые коллегами и отмёл их все. Мне не нужно чтобы светодиод в указателе бил мне в глаз, поэтому я не буду монтировать его в указатель. Мне не нужно подобие новогодней ёлки, поэтому я не буду монтировать светодиодную ленту. Мне нужно постоянно (относительно) представлять в какой части диапазона я нахожусь, поэтому я не буду делать гашение/зажигание светодиода при наведении на станцию. И меня не устраивает подсвеченная шкала на которой указатель движется чёрной точкой, поэтому и так я делать тоже не буду. Да, я капризный.
Каноническая шкала радиоприёмника которую я помню и люблю с детства — зелёная. Поэтому шкала может быть любого цвета, только зелёной. На советских приборах которые я помню использовался другой принцип: освещение указателя. Не надо его препарировать, надо его осветить. Шкала может освещаться рассеивающимся светом и при взгляде с другого ракурса выглядеть как зелёная нитка. Для этого нужен достаточно мощный источник света с широким углом рассеивания света и выбор точки для освещения изнутри корпуса.

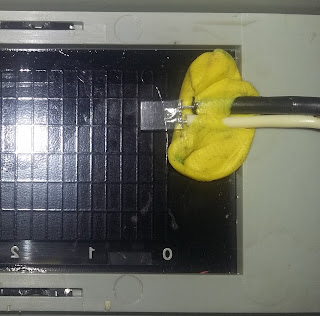

Я взял зелёный светодиод BL-L2506PGC от Betlux, с углом рассеивания 120° и стоимостью 15 руб. Его прямоугольная форма удобна для приклеивания в любой части корпуса. Изначально я хотел расположить его на самой плате, но в подходящих участках оказалось слишком мало места. Для экспериментирования использовался пластилин. Для окончательного закрепления — клеевой пистолет. Наиболее удачным оказалось такое положение:
Питание взял всё с того же многострадального БП, пропустив «+» через резистор в 1К. На светодиод в моём случае приходит 3В (этого достаточно, до 5В по паспорту). Если сопротивление будет меньше — светодиод будет мерцать.
Получившуюся конструкцию запихал в термоусадочную трубку и вывел в корпус через отверстие ранее отсверленное для Триады.
Результат получен в полном соответствии с ожиданиями: в любом месте шкалы я имею зелёный указатель (если смотреть под прямым углом). При взгляде на шкалу под углом сверху вижу зелёную нитку света.
