Как сделать коврик для мыши со светодиодной подсветкой своими руками

Любой заядлый компьютерщик мечтает сделать умопомрачительный моддинг своему компьютеру. Но зачастую дело доходит только до системного блока, хотя компьютер в целом не состоит только из него. Даже коврик для мышки является частью экосистемы этого рабочего (или игрового) места. И, как ни странно, его тоже можно превратить в высокотехнологическое творение.

Так, по рецепту одной команды моддеров из Абу-Даби можно самостоятельно сделать футуристический коврик с красивой светодиодной подсветкой. Для этого потребуется не так много материалов и совсем немного времени.

Для сборки коврика понадобятся следующие материалы: прозрачный акрил толщиной 10 мм, четыре синих светодиода 5 мм на 3 В, четыре резистора 47 Ом, кабель USB, термоусадочная трубка, изолента, виниловая наклейка, линейка и полировальный состав. В качестве инструментов потребуется Dremel 350 D (или подобный) с насадками типа режущий диск, сверло и полировщик, также понадобится паяльник.

Итак, для начала создайте желаемый дизайн вашего коврика самостоятельно. Можете брать вдохновение, например, на http://www.slimpad.ru/kovriki/. Можно нарисовать изображение в Adobe Illustrator и распечатать его для использования в качестве шаблона. Затем перенесите свой дизайн на акрил, покрытый защитной бумагой (пока не удаляйте ее), или наклейте напечатанный шаблон.

Теперь используйте сверло, чтобы высверлить впадины в соответствии с рисунком шаблона. В целях безопасности используйте защитные очки.

Отполируйте акрил, чтобы дать создать гладкую поверхность. Выберите место, где будет верх вашего коврика, и просверлите там отверстие для кабеля.

Возьмите USB-кабель и выделите красный и черный провода (питание и земля), оставшиеся два (белый и зеленый) отрежьте и их концы заизолируйте. Припаяйте к одному из выводов каждого светодиода резистор 47 Ом. Используйте термоусадочную трубку, чтобы изолировать оголенные металлические контакты и места спайки. В последствии положительные выводы светодиодов (обычно длинные ножки) нужно будет припаять к красному проводу кабеля, а минусовые к черному. Когда все правильно соедините, проверьте полученную конструкцию, подключив кабель к компьютеру.

Источник

Коврик для мышки с подсветкой

Здравствуйте, мои маленькие любители креатива, сегодня я расскажу вам сказку о том, как сделать моддерский коврик с подсветкой. Я уверен, что это не будет для вас новостью, однако я считаю что, каждый уважающий себя сайт о моддинге должен содержать свою собственную статью про коврик =).

Как и в любом другом гайде, для воплощения нашей задумки нам понадобятся некоторые инструменты, материалы и детали. В данном случае нам понадобятся:

• Прямые руки
• Кусок оргстекла подходящего вам формата толщиной от 4 до 8 мм
• Светодиоды желаемого цвета и количества. Мне хватило двух белых
• Резитор(ы) нужного номинала
• Двухжильный провод необходимой длины от места расположения коврика до USB порта
• Сам штекер USB, например вынутый из банального удлинителя
• Паяльник
• Термоусадочная трубка
• Дремель с набором фрез и наждачная бумага
• Краска металлик, краска «под хром» или тонкая фольга, желательно самоклеящаяся

* Если взять меньше, то скорее всего не влезут светодиоды, а больше – будет большой перепад высот, что само по себе довольно неудобно.

Сначала наливаем немного клея в канавки, чтобы под проводами не было пустот, затем укладываем все на свои места, и заливаем сверху вровень со стеклом. Следите чтобы части не топорщились наружу. Если переборщили с клеем, не торопитесь пытаться удалить его в жидком состоянии – все заляпаете. Лучше дождаться засыхания клея и удалить излишки инструментом. Советую работать порасторопнее, потому что мой клей через 5 минут хоть и не застывал, но уже не растекался и был неудобен для намазывания. Излишки торчащие наружу удаляются либо острым лезвием после подсыхания, но не полного затвердевания (будьте осторожны, тупым лезвием можно просто вырвать все залитое из канавок), либо шкуркой после полного затвердевания – эта сторона все равно смотрит вниз и будет закрыта, так что ничего страшного не произойдет, если вы ее слегка поцарапаете.

Следующая, поджидающая нас проблема, заключается в том, что нам необходимо чтобы светились торцы, а не поверхность, а в месте расположения диодов просвечивается даже довольно плотный материал. По этому нам необходимо чем-то закрыть светодиоды. Есть два варианта решения данной проблемы. Первый вариант – наклеить над светодиодами самоклеящеюся фольгу, которая легко перебьет поток света. Однако какая бы она ни была тонкая, на покрытии, которым будет покрыт коврик – может проступать ее контур. Второй вариант – покрасить поверхность коврика над диодами краской, которая содержит металлические частицы (например краски металлик, краска «под хром», золотая краска). У меня нашлась золотая краска – подошла идеально.

Я надеюсь, что вы не снимали защитную пленку со всего куска оргстекла. Потому что красить всю поверхность нам нет смысла, а заниматься заклейкой всего куска – не благодарное занятие. Так что аккуратно вырезаем с помощью канцелярского ножа кусок пленки над диодами, а всю остальную поверхность, оказавшуюся без пленки, в том числе торцы заклеиваем малярным скотчем.

Красим — кладем по одному слою, подсушиваем и проверяем – просвечивают ли светодиоды слой краски или нет. Не обязательно добиваться полного заглушения света, потому что сверху у нас будет еще картинка, которая приглушит остаточный свет. Мне хватило всего двух слоев.

Осталась самая малость – покрытие. Одним из самых эффектных типов поверхностей, является полноценный рисунок на коврике. Все очень просто: берем понравившуюся картинку, например вырезаем из журнала, хотя намного лучше будет взять цифровой вариант и напечатать на плотной бумаге. Подгоняем под нужный формат и бежим в компанию, занимающеюся ламинированием – делаем двухстороннее ламинирование, отдав за это довольно демократичную сумму. И вуаля, теперь у нас есть картинка, которая покрыта довольно плотным слоем полимера — она не пострадает от трущейся об нее мышки, да и последняя скользить по такой поверхности будет хорошо. Подравниваем края пленки и приклеиваем на коврик. Клеить можно клеем, или на двухсторонний скотч с возможностью последующей замены. Все, работа закончена!

Источник

Светомузыкальный коврик для мышки своими руками

Авторизация на сайте

Светомузыкальный коврик для мышки своими руками.
Очень красивый и необычный моддинг. коврика для мышки. Украсьте свой рабочий стол таким необычным ковром для мышки, который будет работать как светомузыка и радовать глаз своего хозяина и его гостей. Поверьте мне — такой коврик должен быть у каждого уважающего себя моддера.

Как только у меня появился комп, у меня появилось огромное количество музыки, и после этого меня очень долго преследовала идея сделать светомузыку, но я никак не мог найти простенькую схему светомузыки. Но недавно гуляя по просторам всеми любимого Интернета я наткнулся на плагин для винампа который через LPT порт может управлять светодиодами, которые в свою очередь будут мигать в такт музыке.

Я очень долго думал, куда запихать эту самую светомузыку? Но, в конце концов, решил совместить её с ковриком для мышки, ковриков с подсветкой я видел много, но коврика со светомузыкой еще не было… да и еще решено вырезать рисунок в форме волка воющего на луну. Это рисунок будет подсвечиваться все теми же светодиодами, то есть в темноте будет виден некий образ.

Как я говорил выше, светомузыка будет на шести светодиодах под управлением плагина для Winamp’а, и все это будет подключаться к LPT порту компьютера. Это мой второй светомузыкальный коврик, т.к. на первом была неудачная разводка проводов и там не было рисунка, уж больно милым мне волк показался =)… Но думаю у вас все получиться с первого раза.

Материалы и инструменты

Итак, что нам нужно:

• Оргстекло (В моем случае это был старый, найденный в подвале потертый кусок оргстекла 20×30).
• 6 светодиодов диаметром 5 мм. разных цветов. (у меня оранжевый, зеленый, два красных, синий и фиолетовый).
• LPT кабель, а точнее разъем от него для подключения к материнской плате (Кабель от принтера).
• Кабель восьми жильный (Только НЕ витая пара, чем тоньше, тем лучше), т.к. стандартный от LPT кабеля мне показался очень толстым.
• Термоусадка для изоляции проводов.
• Паяльник, канифоль, олово.
• Дреммель (в моём случае это был электролобзик и «болгарка”).
• Напильники, надфили.
• Самоклейка, я использовал серую самоклейку, поверх которой, я наклеил ещё слой прозрачной самоклейки для стекла с неровной, шершавой поверхностью, типа узора, почему? Оптическая мышка не захотела работать на гладкой поверхности, т.к. нужна неровная шершавая поверхность.
• Наждачная бумага «Нулевка».
• Скотч.
• Руки (Желательно прямые)

Изготовление

Итак, начнём с изготовления самого коврика:

Сначала возьмем наш кусок оргстекла разметим форму будущего коврика…

Я решил делать стандартный прямоугольный 17.5 x 21 см. коврик с закруглёнными краями. Маловат, конечно, на для меня в самый раз.

Выпиливаем наш коврик по нарисованному контуру, для этого я использовал электролобзик. Но при наличии дремеля это делается проще и быстрее.

После этого, напильником обрабатываем ту сторону, на которую будет ложиться рука. Нужно сточить угол, для того чтобы угол не натирал руку. Остальные три стороны стачивать не обязательно.

Так как мой коврик будет с рисунком, я решил разметить, где будет находиться рисунок. Это нужно для того, чтобы углубления под провода не пересеклись с рисунком.

Далее нужно разметить, где у нас будут проходить углубления для проводов и светодиодов.

Отверстия под светодиоды я высверливал дрелью ( Тут нужно быть аккуратным, чтобы не просверлить оргстекло на сквозь)… а углубления под провода я делать болгаркой. При работе болгаркой нужно чтоб один человек держал наш будущий коврик, а другой естественно выпиливал каналы под провода… Здесь нужно быть крайне осторожным, чтоб не задеть помощника. =) И вот, что получается:

Итак, когда углубления под провода и светодиоды сделаны, нужно зашкурить коврик со всех сторон мелкой наждачкой, это нужно для того, чтобы свет от светодиодов лучше рассеивался по всему коврику. Наждачку лучше смочить водой — будет меньше пыли и зачистится лучше. Результат должен быть вот такой:

Первый этап работы закончен!

Теперь приступим к проводке. Берем LPT разъем (Был куплен шнур для принтера за пятьдесят рублей). От этого шнура оставляем только LPT разъем, т.к. кабель от него показался мне очень толстым (В нем 25 жил, а мы будем использовать только 7) отдельно я купил два метра восьми жильного кабеля — восемь рублей за метр.

Берём наш кабель и LPT разъем, припаиваем 6 проводов на контакты от 2 до 7 как показано на схеме. (Зеленым цветом обозначены контакты на которые будем паять провода).

И еще один провод паяем на землю, то есть на сам корпус LPT разъема, на землю я паял белый провод…а восьмой оставшийся провод просто отрезаем, т.к. он нам не понадобится. Должно получиться примерно так.

Теперь нужно разветвить землю с одного провода, на шесть проводов… Берём шесть проводков ( у меня каждый был примерно 13 сантиметров) и спаиваем их вместе, так как на фотке.

Источник

Светящийся коврик для мыши своими руками

Каждый из нас любит украшать своё рабочее место, будь то дома или на работе. Существует куча USB фонариков, и светящихся клавиатур, а вот найти хороший коврик для мыши с подсветкой не так просто и выбор у них более скудный. Поэтому на помощь к нам приходят собственные руки и подручные материалы.

Материалы и инструменты:
— Оргстекло 4 мм
— Резистор
— Светодиоды цвета, который вам нравится
— USB штекер
— двухжильный провод длинной до системного блока или ноутбука
— резак для стекла
— прозрачный клей
— паяльник
— изолента
— фольга

Подробное описание изготовления:

Оргстекло можно сразу покупать нужных размеров, чтобы потом не париться с его нарезкой. Если же у вас имеется кусок стекла, и его нужно отрезать в домашних условиях советуется использовать резак. Лист ложится на ровную поверхность, на месте среза ложится стальная линейка, важно ровное положение линейки. Удерживая линейку, вдоль её образовавшейся линии проводится несколько раз резаком, тем самым разрезая лист на половину толщины. После этого ненужный кусок просто отламывается. В конце, лишнее в неудачных срезах убирается также с помощью резака. Углы стекла закругляются для коврика.

В подготовленном стекле проделываются канавки, использовать можно также резак (выцарапывая их), но дрелью получиться более осторожная работа.

Берутся светодиоды, желательно, которые показаны на фото.

Параллельно соединяются через общее сопротивление.

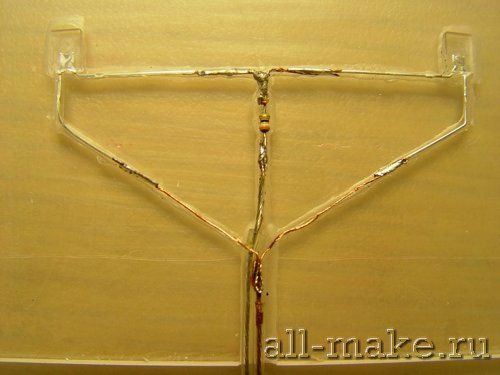

Вся полученная конструкция помещается в канавку, и заливается прозрачным клеем. Получится должно примерно как на фото.

Далее, достаётся USB штекер, удаляются все провода, и припаивается к двум крайним контактам двухжильный провод. Одевается резинка для изоляции, можно использовать изоленту.

Второй конец провода теперь необходимо припаять к полученным выходам из коврика. Дальше на поверхность коврика приклеивается фольга, для рассеивания света в стороны.

Источник
