Калькулятор своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать калькулятор своими руками, в сборке которой поможет кит-набор, ссылка на него будет в конце статьи. Данный кит-набор будет полезен для начинающих радиолюбителей и тех, кто хочет попробовать себя в работе с паяльником, ну и конечно же такой калькулятор можно будет использовать по прямому назначению. Для сборки такого радиоконструктора не понадобится много инструментов, поэтому собрать его сможет каждый.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подобно показан процесс сборки кит-набора и его проверка на работоспособность.

Для того, чтобы сделать калькулятор своими руками, понадобится:
* Кит-набор
* Паяльник, флюс, припой
* Бокорезы
* Крестовая отвертка

Шаг первый.
В комплекте кит-набора присутствует печатная плата с металлизированными отверстиями, ее качество изготовления на высоком уровне.

Разобравшись с комплектом, переходим к самой сборке.

Шаг второй.

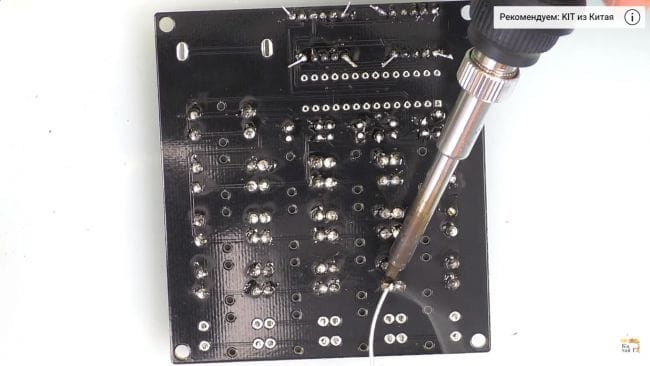

На плату устанавливаем радиодетали. Сначала вставляем резисторы, их в комплекте шесть штук одинакового номинала, так что определять сопротивление каждого не нужно. С обратной стороны платы загинаем выводы, для того, чтобы они не выпали при пайке. После резисторов на плату устанавливаем неполярные керамические конденсаторы, их выводы также загинаем. Далее на плату ставим все 17 кнопок, а затем и семисегментные индикаторы, на них есть специальная метка в виде точке, также как и на плате, далее загибаем их ножки.

На семисегментном индикаторе должны отображать цифры при нажатии на все кнопки. После проверки платы калькулятора можно переходить к сборке его в корпус.

Шаг четвертый.

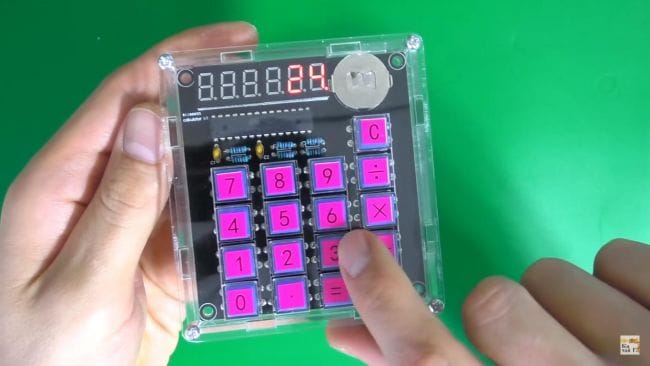

Для того, чтобы защитить плату и придать калькулятору нужный вид в комплекте имеется несколько частей корпуса из оргстекла. С оргстекянных пластин удаляем защитную пленку и собираем корпусе из них, друг друга скрепляя при помощи винтов и крестовой отвертки.

Источник

Четырёхбитный калькулятор из картона и шариков

Внешний вид картонного четырёхбитного калькулятора из картона. Хорошо видны полусумматор вверху и три сумматора в средней и нижней части калькулятора

Давным-давно, до изобретения электроники, люди изготавливали механические компьютеры из подручных материалов. Самым известным и сложным примером такой машины является антикитерский механизм — сложнейшее устройство из не менее чем 30 шестерёнок использовалось для расчёта движения небесных тел и позволяло узнать дату 42 астрономических событий.

В наше время механические компьютеры (калькуляторы) — скорее предмет развлечения гиков и повод устроить забавное шоу. Например, как компьютер из 10 000 костяшек домино, который складывает произвольные четырёхзначные бинарные числа и выдаёт пятизначную двухбитную сумму (математическая теория этого калькулятора и архитектура). Такие перфомансы позволяют детям лучше понять, как работают битовые логические операции в программировании, как устроены логические вентили. Да и вообще сделать маленький компьютер своими руками из подручных материалов очень интересно, тем более если вы делаете это вместе с ребёнком.

Логическая операция AND в компьютере из 10 000 костяшек домино

Для изготовления механического калькулятора отлично подходит конструктор Lego. На YouTube можно найти немало примеров таких калькуляторов.

Калькулятор из компьютера Lego

Вдохновлённый примером компьютера из домино и механических калькуляторов из конструктора Lego, программист C++ под ником lapinozz вместе со своими младшими сестричками решил соорудить в домашних условиях нечто подобное для школьного научного проекта одной из сестёр. Он задумал и реализовал полностью функциональный четырёхбитный калькулятор LOGIC (Logic cardbOard Gates Inpredictable Calculator). Для изготовления этой вычислительной машины не требуется ничего кроме картона и клея, а работает она не на электричестве, а на шариках и земной гравитации. Калькулятор умеет складывать числа от 0 до 15 с максимальной суммой 30.

В отличие от костяшек доминов и кубиков Lego, в производстве этого калькулятора не использовались никакие фабричные компоненты. Все элементы калькулятора склеены из картона с нуля, что хорошо понятно по фотографиям устройства. В этом смысле данное устройство можно считать уникальным.

Цель проекта

Наглядное представление, как складывать бинарные числа. Обучение школьника навыкам перевода из десятичной в двоичную систему счисления и обратно. Изучение битовых логических операций и основных логических схем.

Внешний вид калькулятора

Как можно рассмотреть на фотографии калькулятора, в верхней части располагается зона для ввода данных. После прохождения всех логических операций шарики показывают результат операции внизу.

Ввод данных осуществляется шариками. Шарик есть — 1, шарика нет — 0. Бит справа — это наименьший бит числа. Перед началом работы некоторые части калькулятора следует привести в исходное положение. После указания исходных значений отодвигается полоска картона, которая удерживает шарики в исходном положении — и начинается процесс сложения.

Например, так выглядит исходное положение шариков для операции 7+5 (0111 + 0101).

Устройство калькулятора

Логические операции картонного калькулятора осуществляется схожим образом, как и в вышеупомянутом компьютере из домино.

Схематически логические вентили для всех логических операций показаны на схеме.

То есть логический вентиль «И» (AND) означает, что при поступлении 0 шариков на входе получается 0 на выходе. При поступлении 1 шарика на входе получается 0 на выходе. При поступлении 2 шариков на входе получается 1 на выходе.

1 на входе, 0 на выходе

2 на входе, 1 на выходе

Логический вентиль XOR сделать немного сложнее. В этом случае если поступает один шарик, он должен пройти. А если поступает два шарика, то они должны аннулировать друг друга, то есть на выходе будет 0. Автор показывает, как это делать, через вертикально висящий кусочек картона с узким горлышком. Если два шарика приходят одновременно, то они блокируют друг друга — и таким образом эффективно реализуют логическую операцию XOR.

Логический вентиль XOR

Чтобы оптимизировать систему и не городить массу логических вентилей AND и XOR, автор реализовал полусумматор — комбинационную логическую схему, имеющую два входа и два выхода. Полусумматор позволяет вычислять сумму A + B, при этом результатом будут два бита S и C, где S — это бит суммы по модулю 2, а C — бит переноса. В нашей картонной конструкции это означает, что если на входе у нас 1 шарик, то он попадает на выход C, а если на входе 2 шарика, то 1 шарик попадает на выход S, а второй никуда не попадает.

Программист придумал довольно простую и эффективную схему для полусумматора. В ней 1 шарик на входе спокойно продолжает свой путь, переворачивая барьер, и проходя в отверстие C. Но если поступают два шарика, то второй шарик уже не может пройти через барьер, перевёрнутый первым шариком — и проваливается в отверстие, прибивая новый путь S. Это и есть полусумматор.

Один шарик на входе полусумматора

Два шарика на входе полусумматора

Наконец, настоящим шедевром является сумматор. Обычно его делают из двух полусумматоров и логического вентиля «ИЛИ», но автор реализовал другую конструкцию, которая фактически является небольшой модификацией полусумматора.

Один шарик на входе — один шарик по пути 1

Два шарика на входе — один шарик по пути 2

Три шарика на входе — один шарик по пути 1, а другой по пути 2

Весь калькулятор целиком состоит из одного полусумматора и трёх сумматоров.

Калькулятор выдаёт корректный результат вычислений в случае, если шарики падают с правильной скоростью, не слишком быстро и не слишком медленно, и не отскакивают друг от друга. Сама логика безупречна, но на практике калькулятор иногда глючит.

Источник

Самодельные электронные часы, элементная база — часть 2

Привет, geektimes! В первой части статьи были рассмотрены принципы получения точного времени на самодельных часах. Пойдем дальше, и рассмотрим, как и на чем это время лучше выводить.

1. Устройства вывода

Итак, у нас есть некая платформа (Arduino, Raspberry, PIC/AVR/STM-контроллер, etc), и стоит задача подключить к нему некую индикацию. Есть множество вариантов, которые мы и рассмотрим.

Сегментная индикация

Тут все просто. Сегментный индикатор состоит из обычных светодиодов, которые банально подключаются к микроконтроллеру через гасящие резисторы.

Осторожно, траффик!

Плюсы: простота конструкции, хорошие углы обзора, невысокая цена.
Минус: количество отображаемой информации ограничено.
Конструкции индикаторов бывают двух видов, с общим катодом и общим анодом, внутри это выглядит примерно так (схема с сайта производителя).

Есть 1001 статья как подключить светодиод к микроконтроллеру, гугл в помощь. Сложности начинаются тогда, когда мы захотим сделать большие часы — ведь смотреть на мелкий индикатор не особо удобно. Тогда нам нужны такие индикаторы (фото с eBay):

Они питаются от 12В, и напрямую от микроконтроллера просто не заработают. Тут нам в помощь приходит микросхема CD4511, как раз для этого предназначенная. Она не только преобразует данные с 4-битной линии в нужные цифры, но и содержит встроенный транзисторный ключ для подачи напряжения на индикатор. Таким образом, нам в схеме нужно будет иметь «силовое» напряжение в 9-12В, и отдельный понижающий преобразователь (например L7805) для питания «логики» схемы.

Матричные индикаторы

По сути, это те же светодиоды, только в виде матрицы 8х8. Фото с eBay:

Продаются на eBay в виде одиночных модулей либо готовых блоков, например по 4 штуки. Управление ими весьма просто — на модулях уже распаяна микросхема MAX7219, обеспечивающая их работу и подключение к микроконтроллеру с помощью всего лишь 5 проводов. Для Arduino есть много библиотек, желающие могут посмотреть код.
Плюсы: невысокая цена, хорошие углы обзора и яркость.
Минус: невысокое разрешение. Но для задачи вывода времени вполне достаточно.

ЖК-индикаторы

ЖК-индикаторы бывают графические и текстовые.

Графические дороже, однако позволяют выводить более разнообразную информацию (например график атмосферного давления). Текстовые дешевле, и с ними проще работать, они также позволяют выводить псевдографику — есть возможность загружать в дисплей пользовательские символы.

Работать с ЖК-индикатором из кода несложно, но есть определенный минус — индикатор требует много управляющих линий (от 7 до 12) от микроконтроллера, что неудобно. Поэтому китайцы придумали совместить ЖК-индикатор с i2c-контроллером, получилось в итоге очень удобно — для подключения достаточно всего 4х проводов (фото с eBay).

ЖК-индикаторы достаточно дешевые (если брать на еБее), крупные, их просто подключать, и можно выводить разнообразную информацию. Единственный минус это не очень большие углы обзора.

OLED-индикаторы

Являются улучшенным продолжением предыдущего варианта. Варьируются от маленьких и дешевых с диагональю 1.1″, до больших и дорогих. Фото с eBay.

Собственно, хороши всем кроме цены. Что касается мелких индикаторов, размером 0.9-1.1″, то (кроме изучения работы с i2c) какое-то практическое применение им найти сложно.

Газоразрядные индикаторы (ИН-14, ИН-18)

Эти индикаторы сейчас весьма популярны, видимо из-за «теплого лампового звукасвета» и оригинальности конструкции.

(фото с сайта nocrotec.com)

Схема их подключения несколько сложнее, т.к. эти индикаторы для зажигания используют напряжение в 170В. Преобразователь из 12В=>180В может быть сделан на микросхеме MAX771. Для подачи напряжения на индикаторы используется советская микросхема К155ИД1, которая специально для этого и была создана. Цена вопроса при самостоятельном изготовлении: около 500р за каждый индикатор и 100р за К155ИД1, все остальные детали, как писали в старых журналах, «дефицитными не являются». Основная сложность тут в том, что и ИН-хх, и К155ИД1, давно сняты с производства, и купить их можно разве что на радиорынках или в немногих специализированных магазинах.

2. Выбор платформы

С индикацией мы более-менее разобрались, осталось решить, какую аппаратную платформу лучше использовать. Тут есть несколько вариантов (самодельные я не рассматриваю, т.к. тем кто умеет развести плату и припаять процессор, эта статья не нужна).

Arduino

Самый простой вариант для начинающих. Готовая плата стоит недорого (около 10$ на eBay с бесплатной доставкой), имеет все необходимые разъемы для программирования. Фото с eBay:

Под Arduino есть огромное количество разных библиотек (например для тех же ЖК-экранов, модулей реального времени), Arduino аппаратно совместима с различными дополнительными модулями.
Главный минус: сложность отладки (только через консоль последовательного порта) и довольно-таки слабый по современным меркам процессор (2КБайт RAM и 16МГц).
Главный плюс: можно сделать много чего, практически не заморачиваясь с пайкой, покупкой программатора и разводкой плат, модули достаточно соединить друг с другом.

32-разрядные процессоры STM

Для тех кто захочет что-то помощнее, есть готовые платы с процессорами STM, например плата с STM32F103RBT6 и TFT-экраном. Фото с eBay:

Здесь мы уже имеем полноценную отладку в полноценной IDE (из всех разных мне больше понравилась Coocox IDE), однако понадобится отдельный программатор-отладчик ST-LINK с разъемом JTAG (цена вопроса 20-40$ на eBay). Как вариант, можно купить отладочную плату STM32F4Discovery, на которой этот программатор уже встроен, и его можно использовать отдельно.

Raspberry PI

И наконец, для тех кто хочет полной интеграции с современным миром, есть одноплатные компьютеры с Linux, всем уже наверное известные Raspberry PI. Фото с eBay:

Это полноценный компьютер с Linux, гигабайтом RAM и 4х-ядерным процессором на борту. С краю платы выведена панель из 40 пинов, позволяющая подключать различную периферию (пины доступны из кода, например на Python, не говоря о C/C++), есть также стандартный USB в виде 4х разъемов (можно подключить WiFi). Так же есть стандартный HDMI.
Мощности платы хватит к примеру, не только чтобы выводить время, но и чтобы держать HTTP-сервер для настройки параметров через web-интерфейс, подгружать прогноз погоды через интернет, и так далее. В общем, простор для полета фантазии большой.

С Raspberry (и процессорами STM32) есть одна единственная сложность — ее пины используют 3-вольтовую логику, а большинство внешних устройств (например ЖК-экраны) работают «по старинке» от 5В. Можно конечно подключить и так, в принципе заработает, но это не совсем правильный метод, да и испортить плату за 50$ как-то жалко. Правильный способ — использовать «logic level converter», который на eBay стоит всего 1-2$.
Фото с eBay:

Теперь достаточно подключить наше устройство через такой модуль, и все параметры будут согласованы.

ESP8266

Способ скорее экзотический, но довольно-таки перспективный в силу компактности и дешевизны решения. За совсем небольшие деньги (около 4-5$ на eBay) можно купить модуль ESP8266, содержащий процессор и WiFi на борту.
Фото с eBay:

Изначально такие модули предназначались как WiFi-мост для обмена по serial-порту, однако энтузиастами было написано множество альтернативных прошивок, позволяющих работать с датчиками, i2c-устройствами, PWM и пр. Гипотетически вполне возможно получать время от NTP-сервера и выводить его по i2c на дисплей. Для тех кто хочет подключить много различной периферии, есть специальные платы NodeMCU с большим числом выводов, цена вопроса около 500р (разумеется на eBay):

Единственный минус — ESP8266 имеет очень мало памяти RAM (в зависимости от прошивки, от 1 до 32КБайт), но задача от этого становится даже интересней. Модули ESP8266 используют 3-вольтовую логику, так что вышеприведенный конвертор уровней тут также пригодится.

На этом вводный экскурс в самодельную электронику можно закончить, автор желает всем удачных экспериментов.

Вместо заключения

Я в итоге остановился на использовании Raspberry PI с текстовым индикатором, настроенным на работу с псевдографикой (что вышло дешевле чем графический экран той же диагонали). Сфоткал экран настольных часов во время написания этой статьи.

Часы выводят точное время, взятое из Интернета, и погоду которая обновляется с Яндекса, все это написано на Python, и вполне работает уже несколько месяцев. Параллельно на часах запущен FTP-сервер, что позволяет (вкупе с пробросом портов на роутере) обновить на них прошивку не только из дома, но и из любого места где есть Интернет. Как бонус, ресурсов Raspberry в принципе хватит и для подключения камеры и/или микрофона с возможностью удаленного наблюдения за квартирой, или для управлением различными модулями/реле/датчиками. Можно добавить всякие «плюшки», типа светодиодной индикации о пришедшей почте, и так далее.

PS: Почему eBay?
Как можно было видеть, для всех девайсов приводились цены или фото с ебея. Почему так? К сожалению, наши магазины часто живут по принципу «за 1$ купил, за 3$ продал, на эти 2 процента и живу». В качестве простого примера, Arduino Uno R3 стоит (на момент написания статьи) 3600р в Петербурге, и 350р на eBay с бесплатной доставкой из Китая. Разница действительно на порядок, безо всяких литературных преувеличений. Да, придется подождать месяц чтобы забрать посылку на почте, но такая разница в цене думаю, того стоит. Но впрочем, если кому-то надо прямо сейчас и срочно, то наверно и в местных магазинах есть выбор, тут каждый решает сам.
