Подставка для зарядки телефонов своими руками

Как сделать красивую зарядную подставку для смартфона

В магазинах электроники огромный выбор зарядных устройств, но найти по-настоящему красивое очень сложно, а уникальное вообще невозможно. Зато можно самостоятельно сделать зарядную подставку, которой точно ни у кого нет. Для этого потребуется кусок доски, USB-кабель, питающаяся от 220 вольт зарядка или портативный аккумулятор и несколько инструментов (как минимум, ножовка, дрель со свёрлами и наждачная бумага).

Найдите или выпилите кусок доски подходящего размера — не особо большой, но устойчивый, если вставить в него смартфон под наклоном.

С помощью ножовки, лобзика или другого подходящего инструмента сделайте в доске продольный выпил глубиной около сантиметра и примерно на миллиметр шире толщины смартфона. Устройство должно свободно помещаться в этот вырез, не выпадая из него.

Просверлите в доске отверстие, в которое может вместиться штекер USB, и проштробите вырез для кабеля в нижней части подставки. Он нужен для того, чтобы подставка стояла ровно.

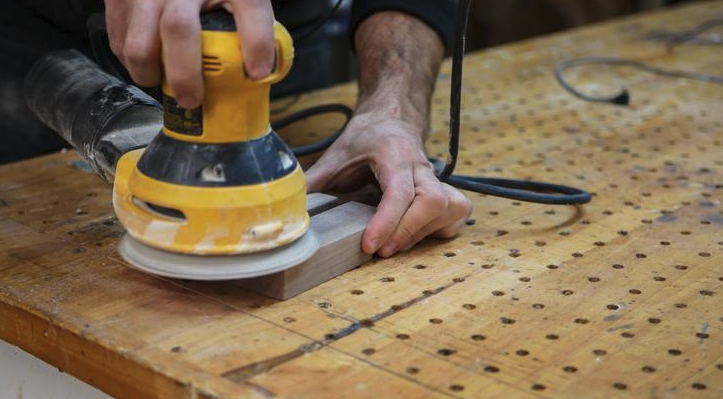

Отшлифуйте доску шлифовальным кругом или наждачной бумагой. Чтобы она выглядела ещё круче, покройте её лаком или покрасьте краской (например, в цвет вашего смартфона или наоборот контрастно).

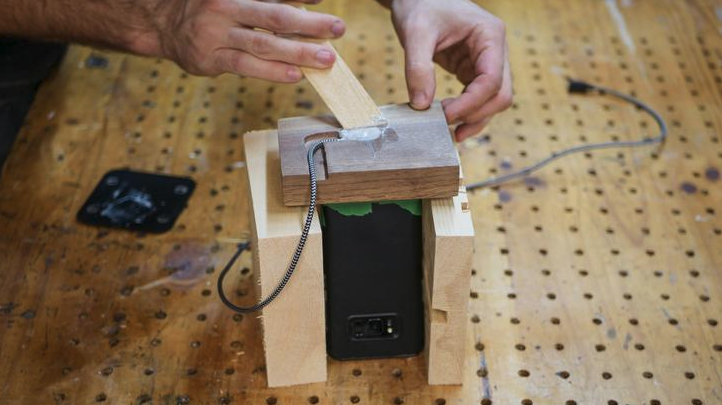

Когда покрытие высохнет, закрепите кабель. Для его фиксации можно использовать горячий клей или эпоксидную смолу. Перед тем, как клей засохнет, убедитесь, что штекер правильно входит в разъём смартфона и не болтается.

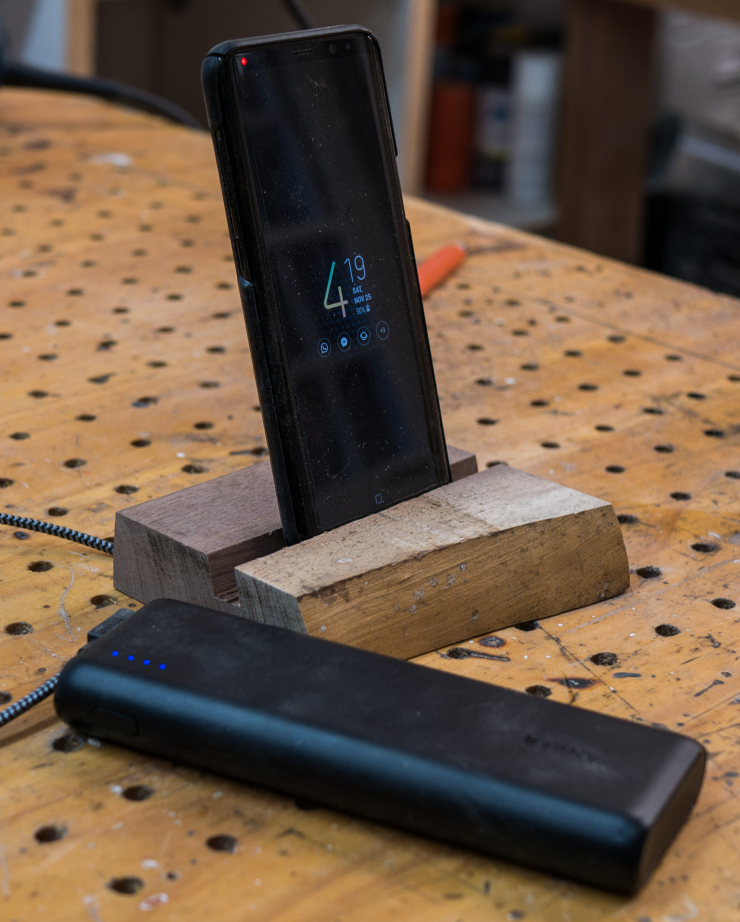

Такую подставку можно подключать к сетевому зарядному устройству, USB-выходу компьютера или к портативному аккумулятору. Она будет красиво смотреться на вам рабочем столе, а на смартфоне, который установлен в неё, удобно смотреть время и уведомления.

Источник

Подставка для телефона: обзор и разбор удачных вариантов и их реализации своими руками

«Труба-орехокол» за недолгое время превратилась из признака «реального пацана» в анахронизм, проводной телефонный аппарат с наборным диском ныне и вовсе антиквариат, а слово «телефон» теперь обозначает компактное многофункциональное устройство приема, передачи и обработки информации – смартфон. Противники смартфонов говорят, что они как телефоны слишком большие и неудобные, а как компьютеры малы и слабы. Тем не менее, смартфон удовлетворяет свыше 95% запросов среднестатистического потребителя IT-продукции и остальным 5% небесполезен, чем и объясняется его популярность.

Подставки для телефонов промышленного производства

Смартфону нужна подставка – он большой, тонкий, плоский и довольно-таки хрупкий. На твердой поверхности трется. Ухватить его пальцами с гладкой столешницы бывает непросто, а побитый или с потертостями смартфон теряет гарантию. Цены на самые аппараты и их ремонт известны – не будем о грустном. Что ж, производители не дремлют – на рис. показаны некоторые, немногие, образцы подставок для телефонов-смартфонов промышленного производства. Ничего не скажешь – продумано на все случаи жизни, удобно. Но цены… «Накрутки» за кусочки пластмассы бывают больше, простите за неподобающее сравнение, разве что в секс-шопах. Поэтому интерес к вопросу: как делается подставка для телефона своими руками? – вполне правомерен. Цель настоящей публикации – удовлетворить его.

Из чего делать?

Подставка под телефон – низкотехнологичное изделие, но, к сожалению, возможности пластикового литья и металлообработки в домашних условиях крайне ограничены. Поэтому далее мы рассмотрим, как быстро и просто самостоятельно сделать держатель смартфона на стол дома или в офисе, а также подвесной для зарядки и штатив для фотосъемки; автомобильные, носимые, нательные/наручные и др. специальные держатели все-таки требуют применения промышленных технологий, а самоделками подобного рода можно подпортить аппарат до негарантийности.

Простая настольная подставка для телефона может быть выполнена многими способами из различных подручных материалов (см. след. рис.): канцелярских принадлежностей, бумаги, упаковочного и поделочного картона, дерева, фанеры, футляров от старых магнитофонных кассет и др.

Самодельные подставки для телефонов

Ниже рассматриваются способы ее изготовления, удовлетворяющие таким условиям:

• Подставка должна быть вполне устойчива на опорной поверхности как с аппаратом, так и без него. Обоснование – поинтересуйтесь в любой мастерской соотв. профиля, сколько стоит замена разбитого при случайном падении смартфона его «стекла» – экранно-сенсорной панели;
• Подставка при долговременном систематическом пользовании ею не должна оставлять видимых следов на сенсорном экране и корпусе аппарата или вызывать их порчи иным образом, см. далее;
• Телефон не должен закрепляться в держателе жестко, чтобы, выхватывая его впопыхах, нельзя было попортить аппарат. Т.е., самодельная телефонная подставка должна его свободно поддерживать, но не удерживать силой. Качественные фирменные подставки с жесткой фиксацией снабжаются механизмами экстренного освобождения («расщелкивания»), сделать который самому, мягко говоря, затруднительно;
• Весьма желательно, чтобы держатель смартфона изготавливался из бросовых подручных материалов без применения дорогостоящего специнструмента;
• Не менее желательно, чтобы технология изготовления подставки под смартфон не требовала от изготовителя сколько-нибудь существенных производственных навыков. Хорошая подставка для телефона это та, сделать которую под силу ребенку из старшей группы детсадика.

Примечание: хорошие подставки под смартфоны получаются из пластиковых карт (см. рис.), но они для дома нетехнологичны – чтобы ровно согнуть карточку как надо, нужен электропаяльник со специальной насадкой и фторопластовая пленка. Вариант – промфен на «малом газу», пуансон и матрица – еще менее технологичен, если нет достаточно оборудованной домашней мастерской.

Подставка для телефона из пластиковой карты

На всякий случай, вдруг возьметесь, см. видео:

Видео: подставка для телефона из пластиковой карты за 1 минуту

Чего не надо делать?

Носка смартфона в поясном чехле дело рискованное ввиду больших размеров аппарата. «Смартик» носят обычно в кармане или сумке, так что доброй доле пользователей доводится менять стекло по гарантии. В связи с этим откроем читателю секрет Полишинеля: мастера по ремонту наметанным глазом мгновенно замечают ничтожные следы ненадлежащей эксплуатации, которых рядовому гражданину вовек не разглядеть. И они же, мастера, как приходской дьячок «Отче наш», знают методику перевода гарантийных случаев в негарантийные. Поэтому, подбирая материалы для подставки под любимый девайс, имейте в виду, что не годятся (см. рис. и перечень ниже):

Подставки для телефонов, могущие попортить аппарат

1. Случайные металлические предметы, даже вполне устойчивые – могут не только оставить микроцарапины, но и вызвать неисправность электроники, если замкнутый электропроводящий контур определенного размера окажется в неподходящем месте (напр. вблизи встроенной антенны);
2. «Голые» канцелярские скрепки и вообще любая катаная проволока из обычной стали; впрочем, см. ниже. Подставка телефона из них не только неустойчива. Если «ушки» канцелярских зажимов делаются из гладкой холоднотянутой стали-«серебрянки», то присмотритесь к штампованным скрепкам – «голышам»: на них обнаружатся заусенцы и задиры, легко царапающие пластик. Вдруг уж вам так нужно поставить телефон и ничего подходящего под рукой нет – делайте подставку под него из скрепок, покрытых пластиком;
3. Из бельевых прищепок. Во-первых, не удовлетворяет условию свободного поддерживания, см. выше. Во-вторых, неисправность внешне целехонького стекла вследствие долговременного концентрированного сильного нажатия элементарно обнаруживается тестовым оборудованием, о котором рядовой абонент чаще всего и понятия не имеет. Результат – случай негарантийный, ремонт за денежку;
4. Из пластиковых бутылок, флаконов и т.п. Результат тот же, что и по п. 3, но причина уже не слипание сенсорного слоя, а его микроцарапины. Или даже видимые на стекле и корпусе, что делает вообще любой ремонт негарантийным. Держатель телефона из бутылки может быть для него безопасен и очень полезен в другом случае, см. далее;
5. Из пластиковых стаканчиков и обрезков труб. Случай еще более неоднозначный. С одной стороны, телефон царапается о жесткий пластик. С другой, показанное на поз. 5 приспособление делает звук смартфона громче и добавляет ему «соку», т.е. низких частот. Поэтому, делая акустическую подставку для смартфона, прорезь под аппарат вырежьте пошире и обрамите 4-5 мм пенопленом на монтажном ПВА или др. химически не агрессивном клею. Губчатая резина, вспененный полиуретан, неопрен и т.п. – ни упаси боже! Вскорости – «дохлое» негарантийное стекло!

О проволочных подставках

Держатель смартфона из мягкой проволоки, безвредный для аппарата, сделать все же возможно по следующей технологии:

• Купите в электротехническом магазине или на «железном базаре» термоусаживаемую трубку (ТУТ) длиной во всю длину проволоки-заготовки + 5-10 см. Диаметр ТУТ по внутри – 2-2,5 диаметра проволоки. Стоят ТУТ недорого, выпускаются разных цветов.
• Согните проволоку в подставку желаемым образом. Можно аккуратно примерить телефон по месту.
• Концы проволоки должны сходиться встык, а не внахлест. Поэтому, выгнув как надо, концы сведите вплотную друг к другу, зажмите струбциной (в крайнем случае бельевыми прищепками) и перекусите или перережьте оба сразу посередине длины нахлеста.
• Наденьте ТУТ на заготовку, оставив свисающие концы по 3-5 см.
• Временно отогните любой из концов на 10-20 см от другого.
• На одном из концов (любом) усадите ТУТ, держа и поворачивая в 30-40 см над пламенем горелки газовой плиты. Когда ТУТ усядется на 5-10 см проволоки, усевший конец обрежьте по концу проволоки.
• Подогните не усаженный конец к усаженному.
• Не усаженный конец ТУТ натяните на усаженный; осторожно подгибая через ТУТ, подогните концы проволоки встык.
• Произведите усадку ТУТ над пламенем последовательно по всей длине, начиная от края уже усаженной части – подставка готова.

Примечание: подобным способом можно сделать, например, аналог фирменного держателя-«удавки» для фотографических автопортретов телефоном (селфи), см. рис.

Приспособление для фотографирования самого себя на телефон

От штатива-монопода («палки для селфи») «удавка» выгодно отличается тем, что оставляет обе руки свободными и не лезет, как заклятая, в значащую часть кадра. Об изготовлении подставок для телефонов из проволоки см. также ролики:

Видео: подставки для телефона из проволоки

Беремся всерьез

Если вас заинтересовала эта статья, то вы, надо полагать, не белоручка и не лишены смекалки. Поэтому обзор конкретных изделий начнем с самых трудоемких, но и престижных: деревянных. Телефон на столе в подставке из ценного дерева – несомненный респект.

Как выглядит простейшая подставка для телефона из дерева, показано слева на рис.:

Простая подставка для телефона из дерева

Вариант с кабельным каналом на нижней пласти (слева внизу) намного уменьшает вероятность поломки разъемов из-за рывков шнура. Размеры даны в центре и справа; угол наклона паза под аппарат 10-20 градусов от вертикали.

Фабричные деревянные или от мастеров-частников подставки для телефонов стоят недешево, т.к. для их изготовления требуется достаточно сложное и дорогое оборудование, напр. фрезерный станок по дереву. Однако точно такая же деревянная подставка для телефона может быть сделана буквально «на колене», если у вас найдется:

1. Подходящий брусок плотной мелкослойной древесины: дуба, бука, ореха, и т.п.
2. Ручной лобзик и начальные навыки выпиливания им.
3. Стамеска шириной 10-12 мм; можно применить подточенную плоскую отвертку.
4. Круглый грубый (драчевой) напильник диаметром 13-15 мм.
5. Прочная деревянная палочка такого де диаметра.
6. Шкурка (наждачная бумага) номеров 80, 120 и 240, т.е. от самой грубой до «полубархатной».

Процедура изготовления такова:

• С обоих боковых кромок и по верхней пласти размечают контуры паза. Волокна древесины должны быть ориентированы перпендикулярно пазу;
• Лобзиком, начиная от пласти, запиливают его длинный (задний) край на 10 мм, а короткий (передний) на 7 мм.
• Стамеской аккуратно выбирают дерево между запилами;
• Напильником выбирают паз в глубину до получения полукруглого дна. Оно даже лучше «фирменного» – телефон, если его резко выдернуть из гнезда, точно не поцарапается и не застрянет;
• Намотанной на палочку шкуркой доводят стенки паза до гладкости;
• Аналогично делают нижний кабельный канал (опционально);
• Начисто обрабатывают наружные поверхности;
• Изделие лакируют акриловым лаком, сушат 2-3 суток при комнатной температуре – все, телефон можно ставить в гнездо.

В дополнение – см. сюжет, как еще можно сделать деревянную подставку под телефон из одной детали:

Видео: простая подставка для телефона из дерева

Добавляем креатива

Телефон «на фанерке» не смотрится в кабинете солидного бизнесмена, зато дома может оказаться очень миленьким. Резьба по дереву тонкое искусство, но вот фанера дает большие возможности для художественного творчества простыми средствами.

Толстая фанера высшего и 1-го «а» сорта дорогостоящий материал и по кусочкам не продается, но прочность обычной толщиной от 6 мм более чем достаточна для поддержания смартфона. Поэтому самая простая подставка для телефона из фанеры состоит из 2-х деталей, слева и в центре на рис.:

Простые подставки для телефонов из фанеры

Ложемент под аппарат глубиной 4-8 мм (в зависимости от толщины материала) выбирается круглым напильником и заглаживается шкуркой, как описано выше. Детали перед сборкой желательно пропитать строительной грунтовкой по камню (водно-полимерной эмульсией, ВПЭ). Сборка – на клею ПВА или всухую. Спинка может быть художественно оформлена выпиливанием, а детали соединяться способом сквозной шип – паз, справа на рис.

Как выпилить угол?

Изготавливая подставку слева/в центре на рис., несложно приобрести начальные навыки фигурного выпиливания из фанеры – там ведь нужно пропиливать прямые углы. Делается это довольно-таки просто: дойдя до угла, продольный нажим на лобзик прекращают, т.е. вперед по запилу его не двигают. Но пилить, двигать вверх-вниз, продолжают, одновременно постепенно поворачивая инструмент в горизонтальной плоскости, пока пилка не встанет перпендикулярно первоначальному резу. Тогда допиливают до следующего угла и повторяют процедуру. Можно сразу пилить на угол, если заправить в лобзик круглую пилку для фасонного выпиливания; найти такую скорее всего можно в художественном магазине. Кстати, круглая лобзиковая пилка рвется гораздо реже плоской, но рез дает толще, от 0,6 мм.

Примечание: подобным способом можно сделать деревянную подставку для телефона из 2-х деталей. На нее пойдут тонкие, от 10 мм, дощечки из любой древесины, не обязательно плотной мелкослойной, см. напр. видео:

Видео: деревянная подставка для телефона из двух деталей

На скорую руку

Наскоро сделать подставку для телефона возможно из различных подручных материалов. Здесь мы рассмотрим два случая: дома и на даче или, допустим, в офисе либо в поездке.

Из упаковочного картона

Гофрированный картон – действительно бросовый, но достаточно прочный материал; особенно, если его пропитать водно-полимерной эмульсией, см. выше. Из картона получаются подставки для телефонов как грубые «быстрого приготовления», так и весьма эстетичные.

Как делается простейшая подставка для телефона из картона без клея, показано на рис.:

Простейшая подставка для телефона из картона

Из инструмента понадобится только лишь монтажный или другой острый нож. Это вариант для дачи, гаража, мастерской, сарая и любого места, где завалялась какая-нибудь картонная коробка.

«Скородельная» картонная подставка для телефона может быть изготовлена из одной детали, слева на рис.:

Подставки для телефона из картона: из одной детали и органайзер

А использовав обычный ПВА для бумаги, по выкройке в центре можно сделать подставку для телефона – органайзер, справа на рис. Из фанеры тоже, но картонную сделать проще, а пропитанная ВПЭ (см. выше), оклеенная цветной бумагой и лакированная акриловым лаком, она будет смотреться не хуже и прослужит не меньше знаменитых «китайских слоников», один из которых показан на рис. в заставке.

Примечание: если у вас завалялся обрезок картонной трубы диаметром 60-80 мм, то из него получится очень прочная и долговечная подставка для смартфона, см. рис.:

Подставка для телефона из картонной трубы

Но ножом или ножницами тут не обойдешься – придется основательно поработать лобзиком, причем пилка в картоне очень охотно вязнет и рвется. Дополнительно о картонных подставках для телефонов см. ролик:

Видео: подставка для телефона из картона

Из канцелярских принадлежностей

Буквально за секунды подставку для смартфона в офисе можно сделать из того, что там всегда найдется – из зажимов для бумаги. Причем без инструментов и клея, и не портя самые принадлежности. Но здесь есть свои нюансы.

Простейший вариант – из пары канцелярских зажимов, поз. 1 и 2 на рис.:

Как сделать подставку для телефона из зажимов для бумаги

На верхнее ушко для полной гарантии сохранности аппарата натягивается ластик, надколотый перочинным ножом или маникюрными ножницами. Однако на самом деле такая подставка небезопасна: левый (на поз. 2) зажим может самопроизвольно провалиться вовнутрь правого или выскочить наружу, «выстрелив» телефоном. Композиция из 3-х зажимов вполне устойчива, но в ней есть потенциально «царапучее» место (помечено красным по показано стрелками на поз. 3). «Обезвредить» его просто – заклеить скотчем. Совершенно безопасна подставка из 2-х зажимов и полоски плотной бумаги или картона, поз. 4. Если углы зажимов еще и оклеить скотчем, где показано стрелками, то такую подставку можно считать условно пригодной для длительного пользования. Еще о телефонной подставке из зажимов для бумаги см. видео:

Видео: подставка для смартфона из канцелярских зажимов

Просто, но со вкусом

Теперь попробуем объединить в одном материале оба подхода: «как попало, лишь бы держало» и «красиво, достойно уважения». Плюс – скорость и простота изготовления. Материал этот – бумага.

Сугубо утилитарная подставка под телефон из бумаги плотностью от 70-80 г/кв. м может быть наскоро изготовлена по схеме слева на рис.:

Способы изготовления подставок под телефоны из бумаги

Красным отмечены места надрезов; синим – сгибы. Длина заготовки – с лист формата А4 (297 мм); ширина – по масштабу с рис. В этой подставке уже используются принципы оригами: никакого клея, никаких дополнительных креплений. Подставка справа на рис. уже полностью выполнена в технике оригами. Заготовка – лист А4. Поскольку эта подставка намного долговечнее предыдущей, имеет смысл пустить на нее тонкий сплошной (поделочный) картон, оклеенный цветной бумагой, украшенный аппликациями, декупажем и т.д. Также о подставке-оригами под телефон см. видео:

Видео: подставка для телефона из бумаги

Держатель спецназначения из пластиковой бутылки

Согласно статистике неисправностей смартфонов, на втором месте после порчи стекла идут поломки во время заряда АКБ: то спихнут аппарат на пол, то наступят или сядут на него, то зацепят торчащую в розетке зарядку и сломают то и другое. Индукционное зарядное устройство практически исключает механические повреждения телефона во время зарядки, но вредно для здоровья: рассеянная от него плотность потока энергии электромагнитного поля (ППЭ ЭМП) намного превышает допустимую и в промышленных условиях, не говоря уж о бытовых с детьми.

Держатель заряжаемого телефона из пластиковой бутылки разом решает все «зарядные проблемы». Его устройство и способ использования ясны из рис.: бутылка из ПЭТ емкостью 1-2 л разрезается наискось.

Держатель на время зарядки телефонного аппарата из пластиковой бутылки

В «ухе» прорезается отверстие диаметром по ширине вилки зарядного устройства. Диаметр бутылки больше высоты корпуса зарядки. Т.е., невнимательно проходящий мимо заденет прежде всего держатель. Зацепит очень грубо – тот выдернет зарядку из розетки, не сломав. Аппарат упадет на пол в эффективном демпфере и также останется в целости: телефоны в общем-то не такие уж хлипкие.

Примечание: чтобы «эффект спасения» при падении во время заряда АКБ был сильнее, на держатель телефона лучше брать часть бутылки с горлышком.
