Подошва для шлифмашинки своими руками

Наждачный диск на липучке своими руками

Если вы часто занимаетесь строительными и отделочными работами, то вам наверняка приходится очень часто зачищать какие- либо поверхности. Не секрет, что делается это обычной наждачной бумагой, которая приходит в негодность за очень короткое время. Если сравнить цену одного листика наждачной бумаги и круга на липучке, то цена будет полностью одинаковая, только круг имеет диаметр 12 сантиметров, а листик размеры в три раза больше этого круга.

Посмотрите видео, как можно сделать из листа наждачки три диска на липучке

Для работы нам потребуется:
— 1 круглый купленный диск;
— лист наждачки стандартного размера;
— двусторонний скотч;
— ножницы.

Нам нужна основа, к которой мы будем крепить наждачную бумагу и скотч.

Потом берем двухсторонний скотч и отрезаем большой кусок, который приклеиваем в самый центр нашего круга. Скотч нужно брать очень, очень липким, иначе он не будет держать

Теперь отрезаем около 8 маленьких кусочков от скотча и клеим их по периметру.

Теперь снимаем со скотча защитную пленку.

Берем наш лист наждачки и переворачиваем ее шершавой стороной к поверхности стола.

В самый уголок наждачной бумаги клеем нашу заготовку. Обязательно клеить в самый уголок, иначе у нас будет уходить очень много наждачной бумаги зря.
Теперь все это дело вырезаем.

Диск почти готов, осталось самое последние — это проделать отверстия в диске. Чтобы сделать дырки берем сверлило и любое сверло по дереву.

Теперь на стол кладем любую деревяшку, на дрели ставим реверсный ход и начинаем делать отверстия.

Все наш шлифовальный диск готов, теперь его можно цеплять на машинку и пользоваться.

У этого подхода есть несколько плюсов. Во — первых это дешево, во- вторых не нужно бегать в магазин, если у вас закончились круглые диски на липучке. В – третьих из листа можно вырезать диск, если нужной грибности нет на прилавке.

Из минусов, хоть он и один, но он есть. Диски нужно делать своими руками и тратить на это свое время и свои силы.

Источник

Как Заменить Подошву На Шлифмашинке

Качественный ремонт шлифмашинки своими руками

При современных отделочных работах используются разные строй инструменты. Не исключением являются шлифовальные машины.

Устройство шлифовальной машинки.

По причине нередкого использования хоть какой инструмент может выйти из строя. И чтоб произвести ремонт шлифмашинки на дому, нужно иметь представление о ее составляющих и вероятных причинах поломки. Потому что угловая шлифмашинка является более нужной, на ее примере и будет рассматриваться следующий ремонт.

По конструктивным и наружным чертам такая машинка , потому что состоит из числа тех же деталей.

• защитного кожуха;
• вентиляционного отверстия;
• выключателя кнопочного;
• боковой ручки;
• блокировки шпинделя.

Ремонт шлифмашинки следует создавать осторожно и даже не торопясь, потому что последствия ремонта силовых и электрических блоков быть перевоплотить маленькую поломку в непригодность устройства.

Пригодится мало инструментов, чтоб провести ремонт шлифмашинки:

Составляющие механизма устройства

Запекшийся от смазки подшипник — частая причина поломок шлифмашинки.

Машинка имеет внутренние узлы и механизмы, в устройстве которых также нужно разобраться;

1. Якорь. Это один из внутренних частей электродвигателя, который совершает вращательные движения в свое время работы устройства, скорость которого регулируется. Характеристики мощности инструмента определяют скорость вращения якоря, чем она выше, тем сильнее устройство. При обычной работе якорь должен крутиться просто и свободно, ничего не должно препятствовать его вращению;
2. Коллектор. Этот расхожий слух элемент имеет вид отдельной площадки якоря на него выводятся силовые и управляющие обмотки. Коллектор выполняет функцию подачи сигналов на двигатель и блок управления. Чтоб его узреть, нужно снять корпус, у него имеются вид отполированных контактных пластинок со значительными размерами;
3. Электрощетки. Играет роль проводника для проводки тока от силового кабеля до коллектора. Если > миф элемент работает нормально, то будут идти искры слабенькие и равномерные, их можно следить через вентиляционные отверстия в корпусе устройства;
4. Редуктор. По сути есть механическое устройство, расположенное в фронтальной части машинки. Его назначение передавать механическую энергию вращающегося якоря к вращающемуся диску. При всем этом настройке подвергаются и обороты вращающегося диска и их развитие скорости;
5. Статор. Это элемент электродвигателя, где приходит в движение якорь. Он является самым сложным элементом, потому что обмотки здесь необходимы строго по точности запрессованы. Перемотку статора не рекомендуется проводить без помощи других, эту работу лучше доверить мастеру.

Как дёшево заменить липучку на шлифмашинке.

Мастера часто сталкиваются с проблемой износа липучек на подошве шлифмашин, есть простое и дешевое решение.

Как востановить подошву эксцентриковой шлифмашины.

Востановить старую или купить новую?

При ремонте рекомендуется опираться на компоновочные и электрические схемы, иметь под рукой инструкцию, которая прилагалась именно к этой модели шлифовальной машинки. Но ко многим моделям не идут подобные инструкции, в этом случае разумней всего не проводить ремонт самостоятельно, а обратиться за помощью в сервис.

Ремонт шлифмашинки: рекомендации

При ремонте любого оборудования должна соблюдаться последовательность. Простые неисправности таковы:

1. Устройство резко перестало работать.

Первым делом проверяются электрощетки, так как есть вероятность, что на них не попадает ток из электропитания.

Для замены подшипника требуется снять подковообразный фиксатор.

Конкретно, проблема может заключаться в силовой вилке или в самом проводе, а также может не работать кнопка «Пуск». Для устранения неполадки разбирается корпус и прозванивается проводка при помощи тестера на обрыв. В частых случаях проблема именно в проводке, и после ее замены шлифмашина заработает вновь;

1. После проверки провода и вилка целые, а устройство не подает рабочих признаков. В этом случае разбирается пусковой блок, а снимаемые элементы маркируются, так как, если при сборке они будут неправильно подключены, это может привести к сгоранию обмотки или может заклинить якорь. Заменяется кнопка на аналогичную модель;
2. Пусковая кнопка и силовой кабель работают, а машина отказывается работать. В этом случае рекомендуется исследовать щеткодержатель. Чаще всего проблемой являются контактные пластины коллектора, которые после зачистки начнут давать искру и ровное гудение. Если эти признаки не подаются, то замене подлежат щетки, так как их срок эксплуатации ограниченный. Если многие модели производятся с припойным соединением щеток, то в этом случае выпаивать и менять необходимо в комплекте, так как частичная замена не производится;
3. После смены электрических щеток их необходимо внимательно осмотреть, если износ неравномерный — это признак смещения центра тяжести или внутренних подвижных частей. При возникновении такой проблемы рекомендуется обратиться в сервисную специализированную службу, так как отрегулировать баланс своими руками невозможно.

Ремонт щеток является мелким ремонтом при устранении неисправности, но более серьезные поломки лучше доверить специалистам.

Дополнительные рекомендации

Также для предотвращения неисправностей рекомендуется соблюдать элементарные правила эксплуатации:

• без необходимости запрещается снимать кожух над абразивным кругом, а если без этого не обойтись, то нельзя допускать касания инструмента;
• машинку нужно держать в руках крепко, если заклинит диск, устройство может вырваться из рук, в связи с этим машинка может серьезно повредиться и повлечь за собой травмы;
• при работе шлифмашинки образуются искры, необходимо избегать их попадание на провода и подобные легковоспламеняющиеся материалы;
• шлифуемую деталь важно прочно закрепить.

Помимо того, нельзя давить на детали для ускорения работы. Абразивные круги работают по принципу снимания верхнего слоя, в связи с этим не требуют прижима.

Источник

3 способа сделать шлифмашинку самому

Заключительная часть

Изготовление насадки-гриндера на шлифмашинку – работа непростая и требующая времени. Однако если у домашнего мастера есть такое устройство, без дела лежать оно не будет. Ведь, помимо шлифовки труднодоступных мест, подобная насадка поможет, к примеру, выбрать паз в торце двери. Да и просто отшлифовать мелкие детали на ней куда проще, чем на ленточных аппаратах. А для изготовления вряд ли придётся что-либо приобретать. Ну разве что подшипник. А значит, это дополнительная экономия, которой домашний мастер может добиться своими руками.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИРемонт без хлопот: нюансы укладки плитки на неровные стены
Следующая #ЛучшедомаИдея на миллион – черепица из пластиковых бутылок

Как сделать шлифовальную машинку

Сделать простую машинку можно из жесткого диска вашего ПК. Для этого вам понадобится сам жесткий диск, абразив, блок питания ПК. Предназначаться она будет для работы с мелкими деталями. При разборке диска следует наклеить абразив на вращающуюся плоскость. После этого конструкцию нужно подключить к БП (блоку питания), а затем закрепить всю конструкцию на рабочей плоскости стола, снабдив регулятором оборотов, выключателем.

Шлифовальная машинка по дереву своими руками

Шлифовальные машинки представлены следующими видами:

• эксцентриковые или орбитальные;
• вибрационные;
• угловые;
• ленточные.

При изготовлении машинки вам будут необходимы:

• электрический мотор;
• источник питания.

Силовой агрегат нужно взять из бытовых приборов, например, от вентилятора, блок питания – компьютерный, аккумулятор – бытовой. В качестве основания для вышеназванных элементов подойдет доска из дерева, на которую шурупами следует закрепить аккумулятор с электромотором. Кнопку «пуск» нужно прикрепить к основанию саморезами. Жилы проводов фиксируются с помощью скоб промышленного степлера.
Рабочей деталью инструмента служит шлифовальный круг, который можно приобрести самостоятельно. Приводиться в движение абразивный диск будет с помощью электромотора с применением двух втулок.
Можно усилить конструкцию устройства, если в качестве двигателя взять мотор от стиральной машинки. Помимо полировальных дисков, в этом случае на инструмент можно устанавливать точильные и абразивные.

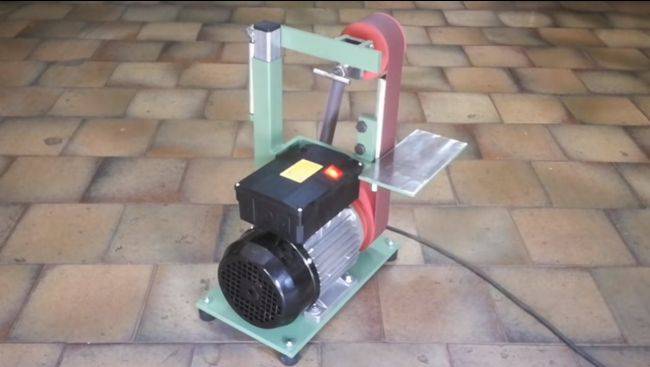

Самодельная ленточная шлифмашина

В качестве рабочего элемента в этом виде устройств выступает шлифовальная лента из абразива. Сделанная своими руками машинка будет стационарной, а иметь большие габариты, по сравнению с промышленным образцом. Для изготовления образца лучше всего использовать силовой агрегат мощностью 2–3 кВт и частотой вращения ротора 1500 об/мин.
Радиус ведущего барабана напрямую влияет на скорость перемещения ленты. Чем он больше, тем скорость движения ленты выше. Самодельная конструкция не позволит регулировать скорость ленты, однако можно влиять на силу натяжения путем смещения неподвижной оси натяжного вала, закрепленного на валу двигателя, относительно рабочего стола.
Верстак для шлифовальной машинки должен быть изготовлен из дерева или металла. Лента для шлифовальной машинки может быть сделана из абразивной бумаги, продающейся в строительном магазине.
Рабочий элемент, каким является наждачная лента, приводится в движение с помощью трансмиссии и барабанов силовым агрегатом. Валы делятся на ведущий и ведомый. Барабаны можно изготовить, используя листы ДСП, обработав их на токарном станке так, чтобы в результате обработки получились диски около 20 см в диаметре. При обработке следует учесть одну вещь: края валов обязаны иметь больший диаметр, по сравнению с центральной частью, для автоматического удерживания ленты. Габариты стеллажа будут зависеть от ширины ленты и расстояния между валами. В месте расположения валов в полотне необходимо проделать прорези для плавного прохождения ленты.

Как сделать мини шлифовальную машинку своими руками

Для начала вам необходимо найти пенопласт, чтобы подготовить основу для устройства. После этого вам нужно вырезать отверстие для установки в него выключателя. Затем понадобится изолента и источник питания, например, известная батарейка Крона. Приматываем к пенопластовому основанию изолентой батарею питания (Крону). Берем пробку из-под шампанского и стержень ручки. Обрезаем стержень до нужной длины, после этого надеваем стержень ручки на пробку тупым концом и вставляем острие стержня в отверстие для вала моторчика. После этого вам необходимо ножницами вырезать под размеры пробки полоску абразивной ленты. После того как вы вырезали ленту, ее следует наклеить на пробку по окружности. Эта конструкция из пробки и будет являться рабочей деталью машинки. Внимательно осматриваем все провода и соединяем их скрутками, изолируем соединения изолентой. Пробуем запустить получившееся устройство. Теперь у вас появилась своя мини машинка. Такой аппарат пригодится для выполнения несложных мелких работ, для которых обычная шлифовальная машинка будет слишком велика и неудобна. Если вы наблюдательный и терпеливый, а также усидчивый человек, сделать своими руками шлифовальную машинку совсем нетрудно. Для этого вам нужны только ловкие руки и немного терпения.

О ценах

Если подсчитать примерную стоимость всего объема работы, то автомобильные центры за полировку огласят цену в 150 у.е. В стоимость войдет полировка со всеми средствами предлагаемыми центром. Быть уверенным в отличном результате, отдавая авто в чужие руки, не всегда возможно. Тем более что ответственность многие из таких сервисов не несут.

Работа, выполненная собственноручно, обойдется гораздо дешевле. В среднем банка полировочной пасты в авторизированном магазине превысит стоимость в 15 у.е. Одной банки хватит на пять автомобилей. обойдутся в 5 у.е. Если болгарки или полировочной машинки нет, можно взять у знакомых или в аренду, в крайнем случае, подойдет дрель с возможностью регулировки оборотов. В итоге общая сумма получится не более 30 у.е. Кроме значительной экономии будет уверенность в качественной работе, выполненной собственными руками.

Самодельные механизмы для УШМ

Чтобы не искать готовые насадки, можно попробовать сделать их своими руками. Есть разные варианты изготовления подобных приспособлений, которые и будут рассмотрены ниже.

Из фанеры

Прежде всего, рассмотрим вариант, как можно сделать несложный гриндер из болгарки своими руками. Простейший вариант шлифмашинки получается из УШМ, двух роликов, натяжного механизма и основания из фанеры.

Самое сложное в этой конструкции — изготовление роликов
. Хорошо, если в домашней мастерской есть фрезерный станок или ручной фрезер. Для этого из фанеры фрезером вытачивается подходящая заготовка, обрабатывается на шлифовальном станке, запрессовываются подшипники.

Из той же фанеры вырезается основание, в котором прорезают отверстие под болгарку. Размечают места под ролики, после чего закрепляют УШМ и монтируют колеса. Предварительно необходимо обработать отшлифованные колесики лаком. После этого всю систему собирают, и шлифмашинка из болгарки готова к работе. Конструкция устройства ясна из представленной фотографии.

Из листового металла

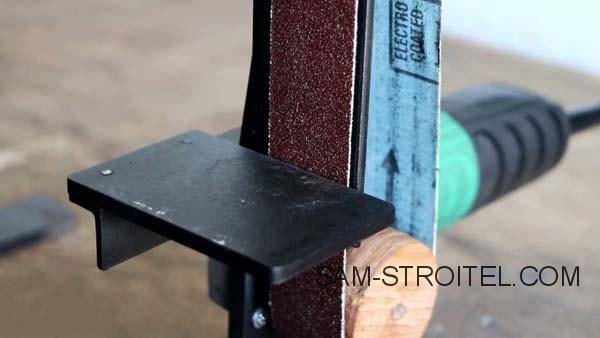

Если в мастерской имеется сварочный аппарат, а знакомый токарь выточит необходимые ролики, то сделать полировальную машинку можно из остатков металла.

Такое приспособление будет не хуже заводского. При изготовлении придется затратить довольно много времени, но это того стоит. Перед тем, как приступить к работе, необходимо разработать рабочие чертежи или скачать их из интернета. Собирая механизм не по чертежам, можно не достигнуть желаемого результата, или полученное приспособление может оказаться источником повышенной опасности.

Прежде всего, необходимо произвести точную разметку станины
. В качестве примера используем такой чертеж устройства:

На фрезерном и сверлильных станках по разметке высверлить отверстия. Затем необходимо подготовить натяжную планку
, как представлено на фотографии.

Выточить ролики, и только после этого приступить к сборке механизма. Получилась универсальная приставка, в качестве силового агрегата которой можно использовать не только болгарку, но и другой подходящий электродвигатель. Готовый вид представлен на фото ниже.

Из остатков профтрубы

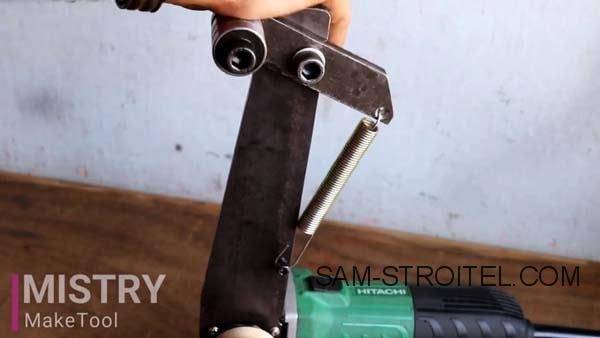

Имея навыки сварщика, можно легко преобразовать имеющуюся в домашней мастерской болгарку в шлифовальный станок. Для этого достаточно

• сварить обрезки уголка или квадратной трубы в форме буквы у
  ;
• на концах закрепить подходящие ролики;
• к валу углошлифовальной машинки прикрутить ведущий вал;
• смонтировать шлифовальную шкурку, и устройство готово к работе.

Таким гриндером можно выполнять различные операции:

• зачищать неровности металла после сварочных работ;
• выполнять полную шлифовку детали;
• обрабатывать деревянные изделия;
• производить окончательную, чистовую, обработку перед покрытием детали лаком;
• обрабатывать неровности бетонных стен.

Как сделать?

Когда все составляющие части подготовлены, можно приступать непосредственно к работе. Для начала необходимо изготовить кронштейн для болгарки. Он служит для того, чтобы надежно удерживать инструмент. Изготавливается кронштейн из стальных пластин. Их необходимо прочно зажать в тисках и выгнуть по форме болгарки. Затем полученные листы свариваются друг с другом. Помимо этого, можно установить на кронштейне регулировочные болты, которые позволят изменять угол расположения инструмента.

Затем можно приступать к изготовлению ведомых колёс. Всего в конструкции их предусмотрено два. Для этого понадобятся подшипники и болты. Подшипники крепятся на болты и фиксируются при помощи гайки. Поверх всего этого можно закрепить резиновый шланг для гладкости. Далее следует изготовить рабочую плоскость. На нее при работе на будущей ленточной шлифмашине будет опираться изделие. Изготавливается рабочая поверхность из пластин стали, которые свариваются вместе.

Стоит подготовить основу для всей конструкции. Для нее и понадобится квадратная труба. В трубе необходимо просверлить отверстия, на которых крепится кронштейн и болгарка. Их рекомендуется закрепить при помощи болтов и гаек. Затем крепится рабочая плоскость. Всё тщательно сваривается. Далее необходимо изготовить основное ведущее колесо. Для него можно использовать короткую металлическую трубу с резиновым покрытием. Такая труба прочно крепится на вал УШМ при помощи гайки. Затем между основанием и кронштейном необходимо закрепить пружину, которая будет натягивать ремень шлифовальной ленты.

Далее можно устанавливать саму шлифовальную ленту на аппарат. Данный прибор следует надежно закрепить на удобном рабочем месте и можно приступать к тестированию

Крайне важно натянуть ремень так, чтобы он находился по центру ведущего и ведомых колёс

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

• полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
• сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Нередко возникает необходимость в выполнении разного рода отделочных работ по поверхности из дерева.

Значительно ускорить выполнение такого рода , а также повысить их качество помогает использование такого уникального инструмента, как шлифовальная машина по дереву.

Она пользуется довольно большим спросом у покупателей. Именно поэтому хотелось бы более подробно остановиться на особенностях этого инструмента, а также его разновидностях.

Популярность такого оборудования обусловлена довольно широкой областью его . Посредством использования шлифовальной машинки для работы по дереву можно выполнять такие виды работ:

• Полирование криволинейной плоскости
• Выравнивание ровной поверхности, которая находится на неподвижном рабочем столе или при помощи ее механического передвижения вручную
• Обработка кромочной части разных деталей или их торцов
• Проведение подготовки деревянной поверхности для проведения покрасочных работ и пр.

Все эти и другие виды работ нередко приходится выполнять в загородном или частном жилом доме.

Кроме этого шлифмашина по дереву – это просто незаменимый инструмент для мастеров, которые работают с деревянными поверхностями и заготовками.

Кроме этого, при выборе оборудования необходимо обращать внимание и на такой показатель, как зернистость абразивной ленты. Дабы иметь возможность выполнять разные виды работ, специалисты рекомендуют при покупке машинки брать сразу несколько видов ленты с разным показателем зернистости

Вибрационная

Конструкция данного вида оборудования состоит из корпуса и абразивного элемента, который крепится при помощи прочных зажимов.

Выполнение шлифовки происходит в результате частого колебательного движения рабочей .

Амплитуду движения мастер может устанавливать самостоятельно в ручном режиме.

Этот показатель колеблется в диапазоне 1 – 5 мм.

Чем меньше амплитуда, тем точнее и тоньше будет проводиться обработка рабочей поверхности.

Дельташлифовальная машинка

Отличительной особенностью этого является наличие в его конструкции рабочей подошвы, форма которой напоминает утюг. При помощи использования этого оборудования мастер имеет возможность работать со всеми видами поверхностей.

Разные модели машинки имеют разную скорость работы. Значительно повышает популярность такого инструмента у покупателей и тот факт, что ее рабочую поверхность можно поворачивать в разные стороны по мере необходимости, а также проводить замену разных насадок. Благодаря этому использования оборудования повышается в несколько раз.

Эксцентриковая

Основное отличие данного вида инструмента от других заключается в том, что он предназначен для выполнения ювелирной обработки рабочей поверхности. Абразивная поверхность имеет круглую форму.

Мастер может самостоятельно выбирать степень зернистости поверхности. От этого показателя зависит тонкость выполняемой работы. Подошва оборудования оснащена небольшими отверстиями, через которые выводится пыль.

Благодаря этому работа с таким инструментом обеспечивает безопасность мастера. Большое значение также имеет и то, что мастер может выбирать скорость, с которой будет вращаться подошва машинки с закрепленной на ней абразивной поверхностью.

Изготовление шлифмашинки своими руками

Ни для кого не секрет, что домашнему мастеру довольно сложно обойтись без такого уникального оборудования, как шлифовальная машинка по дереву.

Несмотря на кажущуюся сложность устройства инструмента, шлифмашина по дереву своими руками – это реальность.

Есть возможность простого изготовления инструмента из обычного блока питания компьютера, который уже вышел из строя.

Для начала необходимо подготовить все необходимые для работы детали и инструменты:

• Блок питания
• Старый компьютерный диск
• Абразивная поверхность
• Болты или саморезы
• Регулятор скорости
• Переключатель

Последовательность сборки такова:

• Разобрать блок питания таким образом, чтобы осталась только его крутящая часть.
• Прикрепить при помощи клея компьютерный диск с прикрепленной к нему абразивной поверхностью (абразивный материал можно крепить стационарно, а можно сделать набольшие зажимы. Благодаря этому у мастера будет возможность менять поверхность по мере ее изнашивания)
• Подключить блок питания и регулятор скорости.

Вот таким образом можно изготовить простую шлифовальную машинку их в домашних условиях. С ее помощью можно работать с небольшими рабочими поверхностями.

Такое оборудование также можно сделать из простой болгарки. Достаточно просто поменять абразивный круг. Но стоит учитывать, что скорость вращения абразивного элемента такой машинки будет довольно высокой.

Нередко мастера приспосабливают обычную дрель таким образом, что ее можно использовать в качестве шлифмашинки. Для этого необходимо применить специальную насадку.

На ее рабочую часть крепиться наждачная . А с противоположной стороны вставляется небольшой хвостовик.

Он будет необходим для того чтобы иметь возможность соединить эту насадку и патрон дрели. С помощью такого инструмента можно обрабатывать довольно большие поверхности не только из дерева, но и из метала или пластика.

Типы конструкций под болгарку

Варианты конструкций

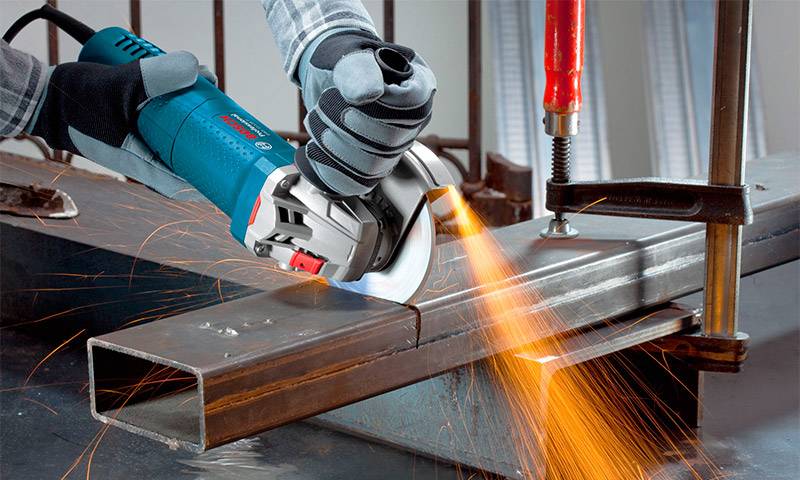

Существует несколько типов стоек под болгарку. Они отличаются расположением и временем, потраченным на сборку. К первому типу относится станина, под которой закреплена углошлифовальная машина.

Рабочая поверхность представлена отрезным диском. При этом резка профиля из металла будет подобна распилу деревянных элементов циркулярной пилой. Такая конструкция токарного станка не очень популярна из-за необходимости двигать заготовку. Процесс нарезания в этом случае становится небезопасным. Но есть и явное преимущество – это быстрое нарезание тонких металлических листов.

Ко второму типу относится шлифмашина из болгарки с применением каркаса. У данного типа инструмента могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Можно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым, удобным и не требующим много деталей.

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой, так как шлифовальная машина располагается сверху. Есть возможность в любое время использовать болгарку для обычных целей.

Суть метода маятниковой пилы

Токарный станок маятникового вида с применением болгарки легко собирается в домашней обстановке. Такая самоделка имеет простой механизм работы. Основные компоненты для изготовления:

В качестве стойки можно употребить раму из стали с платформой из листового металла. К такой поверхности прикрепить кронштейн. К нему монтировать шарнир для пилы и упор для держания заготовки. Хорошим упором считается поворотный механизм, чтобы менять угол между обрабатываемой частью и диском. Не нужно забывать, что стоит сделать отверстие для режущего круга в столешнице. Ширина отверстия отвечает двойной толщине круга, а длина – диаметру.

В качестве маятника применяется деталь Т-образной формы. Такая деталь скрепляется с кронштейном станины и частью, которая предназначена для фиксации болгарки. Механизм маятника обеспечивается подшипниками качения или же применением втулки.

Для закрепления углошлифовальной машины можно использовать консоль с одним или двумя кронштейнами. Инструмент закрепляется за корпус и в месте редуктора, где есть специальные отверстия.

Для удобной эксплуатации возможно подключение к выключателю, например, педали.

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

1. Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
2. Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
3. Дельташлифмашина. Для обработки изделий с криволинейной структурой.
4. Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

1. Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
2. Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

1. Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
2. Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
3. Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Понадобятся материалы:

• гайка М12 удлиненная;
• кусок древесины, брусок толщиной соответствующей ширине ленты;
• двухкомпонентный эпоксидный клей;
• широкая металлическая полоса толщиной от 5 мм;
• стальной уголок 50 х 50 мм;
• болты М6;
• болты М10;
• гайки М10;
• подшипники 3-4 шт;
• пружина.

Далее на фото показан процесс изготовления самодельного гриндера.

Для начала, нужно сделать ведущий ролик для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.

Следует учесть, что ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей, удлиненную гайку М14.

Когда клей застынет, ролик устанавливается на вал болгарки. Далее нужно включить УШМ и прошлифовать ролик, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.

В станине, сверлим отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

Подставку можно сделать из двух уголков. В уголках нужно сделать отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.

Изготовим рычаг для натяжения ленты. По центру рычаг крепится к станине болтом М10 с гайкой.

На конце рычага ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.

Устанавливаем пружину для механизма натяжения шлифовальной ленты.

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.

Процесс изготовления шлифовального станка, также показан в этом видео:

Изготовление ленточной шлифмашинки своими руками + (Видео)

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

• подобрать подходящие материалы и детали;
• сделать надежную основу для закрепления инструмента;
• установить подходящую столешницу;
• закрепить вертикальные стойки с натяжителем и барабаном;
• смонтировать мотор и барабаны;
• закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

Понадобится

Для изготовления самоделки нам нужны будут вполне доступные и недорогие материалы:

• металл разный (уголок, профильная труба, полоса);
• резьбовые детали (гайки, шайбы, винты, болты, шпилька);
• пружины на растяжение и сжатие;
• болт с пластиковой головкой-ручкой;
• гильзы кабельные алюминиевые;
• подшипники;
• эмаль по ржавчине.

Некоторые операции можно выполнить вручную, но работа пойдет быстрее и легче, если в наличии будет:

• болгарка с отрезным диском;
• сверлильный станок;
• сварочное оборудование;
• дрель со сверлом и зенкером;
• угольник и карандаш;
• штангенциркуль и рулетка;
• керн и молоток;
• напильник по металлу;
• метчик, отвертка и ключи.

Условия для изготовления станины

Для изготовки наждачного устройства из углошлифовальной машины потребуется:

• Материал для станины – металлическая труба или металлическая пластина
• Пружина для создания противовеса
• Подшипники для формирования вращения
• Прочный материал для крепкого основания
• Углошлифовальная машина

Чтобы получить более надежное и универсальное оборудование, самодельный станок из болгарки лучше изготовить, используя небольшой инструмент. Выбирать нужно тот, что заслуживает доверие на рынке. Выбор ненадежного устройства приведет к дополнительным расходам, если модель выйдет из строя. Самодельная стойка конструируется под определенную модель, а новая может не подойти.

Перед изготовлением токарного станка нужно начертить схему устройства, чтобы вычислить параметры и структуру установки. Рекомендации при изготовлении:

• При проектировке поворотного узла длину от шарнирного соединения до диска следует делать маленькой, чтобы станок был жестче и точнее.
• В роли опоры, куда запрессовываются подшипники, обеспечивающие поворот маятника, можно употреблять заводские подшипниковые модули или отрезки из стальной трубы с окружностью, равной наружной обойме подшипника.
• При напрессовке подшипниковых модулей на вал следует делать плотное соединение без возможности ослабления для предотвращения смещений.
• После установки болгарки выполняется пробный запуск, чтобы оценить вибрационные действия и люфты.
• Для точности при работе с токарным станком можно установить линейку на упорную планку, что обеспечит производство отрезков необходимой длины.

Отрезной станок будет полезным приспособлением для любого мастера. Сделанное своими руками устройство для шлифовки будет отвечать вашим запросам и параметрам работы. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Натяжной механизм гриндера, и как он устроен

Теперь можно приступить к третьей части гриндера – натяжному механизму. Для этого понадобится как раз профильная труба 15×15 мм и 20×20 мм, а также подшипник. Сначала 2 небольших отрезка профильных труб разной величины свариваются в длину. После этого в более крупной части высверливается отверстие диаметром 8 мм.

ФОТО: YouTube.comПримерно так будет выглядеть заготовка натяжной части

Более толстая сторона обрезается немного выше отверстий, а её целые боковые части пропиливаются вдоль. Должен получиться паз, в который легко пройдёт подшипник. Возможно, на словах всё кажется сложным, но на самом деле это элементарные действия.

ФОТО: YouTube.comПазы для подшипника выпилены, осталось их немного обработать

В результате подшипник легко встаёт на своё место, а после фиксации хвостовиком сверла легко вращается, что на данный момент и требуется. Теперь нужно выровнять и отрезать сверло заподлицо с металлом и прихватить. Достаточно по одной точке сварки на каждую сторону.

ФОТО: YouTube.comПодшипник прекрасно вращается на хвостовике китайского сверла

Сборка натяжного механизма гриндера

Остаётся самая малость – установить в более толстую профильную трубу пружину, а затем более тонкий элемент. Пружину можно выбрать любую. Единственное условие – чтобы она не была слишком жёсткой. В противном случае лента будет попросту рваться.

ФОТО: YouTube.comПружина служит для натяжки наждачной лентыФОТО: YouTube.comПосле монтажа натяжного подшипника можно устанавливать наждачную ленту

В качестве полотен для гриндера можно использовать пришедшие в негодность ленты обычной шлифмашинки. Они часто рвутся полосами при попадании на гвоздь или другой твёрдый предмет. Для шлифмашины такие полосы уже не подойдут, а вот для мини-гриндера будут в самый раз.

ФОТО: YouTube.comДля гриндера можно использовать полосу от ленточной шлифмашинки

Источник
