Подиумы на ВАЗ 2114 своими руками в картинках

Сегодня я расскажу о том, как сделать акустические подиумы в автомобиль. За пример возьмем ВАЗ 2114. Изготовление под другие автомобили не имеет принципиальных отличий, смысл тот же.

Для изготовления подиумов в ВАЗ 2114 нам понадобится:

• фанера 8-10 мм;
• кожзаменитель, или любой материал, который больше нравится;
• шпаклевка со стекловолокном;
• монтажная пена;
• электролобзик, набор шпателей и наждачка;
• клей «Титан», эпоксидный клей;
• динамики, под которые делаем подиумы.

Первым делом выпиливаем кольца под динамики и основание:

Примеряем динамик к подиуму.

Оборачиваем целафаном обивку двери и подиум.

Оборачиваем целлофаном обивку двери и подиум.

Покрываем все монтажной пеной, и ждем пока застынет.

Острым ножом срезаем все лишнее, предавая форму подиуму, аккуратно зашкуриваем. Если появились пустоты — запениваем их еще раз.

Проклеиваем эпоксидным клеем ос стекловолокном и зашкуриваем.

Шпаклюем неровности и снова шкурим, уже гладко.

Подмазывая клей и нагревая феном обтягиваем конструкцию кожзамом. Очень аккуратно, процесс реально сложный.

Вот так выглядит готовый подиум. Материал можно использовать любой, кому что нравится.

Источник

Акустические подиумы на Ваз 2114 и их изготовление

Подиумы Ваз 2114

То, что акустические подиумы на Ваз 2114 позволяют качественно улучшить звук никто не сомневается. Акустический подиум Ваз 2114 позволит установить в машину практически любой тип акустики, независимо от ее сегмента.
И самое главное – звук будет чистым и качественным.

Преимущества акустических подиумов

Ваз 2114 акустический подиум

Подиумы позволяют качественно улучшать акустику, поднимая звучание на новый уровень. При этом можно не ограничиваться штатными посадочными размерами в 13 см, как это предусмотрено производителем Ваз 2114.
Среди многочисленных преимуществ подиумов хотелось бы отдельно выделить следующие:

• Подиумы позволяют устанавливать динамики(см.Как выбрать динамики для автомагнитолы своими силами) в двери машины. Тем самым, задние пассажиры уже не чувствует дискомфорт от сильного звука, как было раньше. Звук будет равномерно распределяться по всему салону.

Подиумы в дверях Ваз 2114

• Подиумы дают возможность создавать правильную направленность звука. Как известно, звуки имеют ярко выраженную направленность.
  Другими словами, чем выше частота звука, тем он становится более направленным. Этим и можно объяснить то, что динамики СЧ и ВЧ должны быть правильно направлены.
• Подиумы – это всегда простота установки. Крепить их довольно просто и не обязательно прорезать металл двери. Часто акустические подиумы прочно фиксируются на обшивке.

Установить подиумы легко и просто

Примечание. Оценить эффект «подиумного» звучания можно сразу же после фиксирования этого элемента. Исчезнут мешающие ранее призвуки, улучшится прозрачность звучания, добавятся низкие басы и звук как бы «отвяжется» от динамиков.

• Еще одно преимущество подиума заключается во вместительности «кармана», куда вставляется динамик с большим размером.
• Подиумы, обернутые кожей, позволяют легко убирать с них грязь и пыль.
• У подиумов предусмотрены лепестки на основании. Это тоже рассматривается как преимущество, так как оно позволит зафиксировать элемент к двери намертво.
• Подиум прекрасно впишется в интерьер салона Ваз 2114, делая салон богаче и красивее.

Изготовление подиумов под акустику

Ваз 2114 подиум акустический и его изготовление

Рассмотрим, как сделать подиумы под двери. Как правило, штатные места дверей автомобиля Ваз 2114 рассчитаны на установку динамиков размеров 13 см. Что же делать, если мы хотим установить динамики побольше?
Самый подходящий материал, из которого можно изготовить хорошие подиумы, это фанера. А чтобы начать процесс, нужно из фанеры вырезать круги определенного размера под те динамики, которые и намерены ставить.

Совет. При вырезании рекомендуем использовать электрический лобзик. Он и время сэкономит, и нервы. В крайнем случае, можно использовать и дрель.

Для подгонки подиума до нужной формы, используются следующие материалы:

А теперь все по порядку.

Изготовление каркаса

Примечание. Для изготовления каркаса рекомендуется использовать фанеру, толщина которой не превышает 5-6 мм.

• Вырезаем кольца электролобзиком так, чтобы купленный динамик плотно сидел в нем.
• Создаем при помощи проставок из брусков или саморезов подходящий каркас, где будет размещаться динамик.

Подиум своими руками

Совет. Если хотим получить наклон подиума, то используем проставки различной высоты, как на фото ниже. Обязательно прихватываем саморезами, чтобы фанера не треснула.

Проставки с различной высотой

Примечание. Можно изготовить не один, а сразу два каркаса для одной двери. Здесь все будет зависеть от творческих способностей и индивидуальных предпочтений.

Создание формы

Подиум акустический ваз 2114 и создание формы

После того, как каркас готов, пора приступить к созданию формы. Наиболее простое решение – монтажная пена.
Создание формы из монтажной пены:

• Берем каркас и запениваем его.
• Ждем определенное время, пока пена застынет. Может уйти не один час.
• После того, как пена остынет достаточно, начинаем работу, дающую почувствовать себя скульптуром. Другими словами, вырезаем все лишнее.

Совет. Чем острее будет нож, которым будем вырезать лишние куски пены, тем лучше. Поэтому заранее нужно подготовить такой инструмент. Желательно, чтобы нож был с широким лезвием.

• На пену наносим слой шпаклевки и ждем, пока высохнет.
• Берем наждачную бумагу и зашкуриваем всю деталь.
• Акустический подиум готов.

Создание формы из компопласта:

Акустические подиумы самому на Ваз 2114

Форму можно создать и из компопласта. Это двухкомпонентный композитный пластилин, предназначенный практически для любых целей. Обладает множеством полезных функций: хорошей адгезией, отсутствием усадки и токсичности и т.д.
Итак:

• Смешиваем две одинаковые части белого и серого вещества.
• Наносим получившуюся смесь на каркас.

Примечание. Работа с компопластом похожа на урок лепки, когда из пластилина делаются разные вещи, например, те же подиумы. Только пластилин больше схож с холодной сваркой, застывающей через определенное время.

• Ждем, пока все высохнет и форму можно считать готовой.

Заключительный этап работы

• На заготовку натягиваем старые и ненужные капроновые колготки так, чтобы не было никаких провисаний.
• Разводим отдельно баксу и покрываем ею получившуюся форму.

Примечание. По советам бывалых, баксу надо класть через каждые 12 часов. Последнее покрытие должно быть по счету третьим и после этого надо выждать сутки, чтобы клей высох окончательно.

• Покрываем изделие анти-гравием, используя один баллончик на два подиума.
• Внутренние кольца и пенные стенки можно покрыть черной аэрозольной краской.

Подиумы для акустики Ваз 2114

Примечание. Сохнуть краска и аэрозоль будут быстро.

• Акустические полки фиксируем к обшивке двери саморезами, делая это с внутренней стороны по фанере.
• Далее вешаем родную обшивку.
• Ставим на место карманы.
• Устанавливаем динамики и наслаждаемся качественным звуком.

Подиумы для акустики в ваз 2114

Изготавливать акустические подиумы своими руками имеет смысл, если нужно получить уникальную форму. В обычном случае можно воспользоваться готовыми вариантами.
При работе обязательно использовать пошаговую инструкцию, полезные фото и видео – материалы. Таким образом, цена на покупку и установку акустического подиума значительно снижается, ведь покупать придется только расходные материалы: клей, саморезы и т.д.

Источник

UralPodium :: Акустический подиум ВАЗ 2114

267) Делаем своими руками акустические подиумы на ваз 2114

Преимущества акустических подиумов

Установленные подиумы для динамиков обладают целым рядом достоинств:

1. Подиумы ваз 2114 позволяют создать равномерный музыкальный звук в салоне, поскольку музыка доносится как из главных динамиков, так и из дополнительных, установленных в двери.
2. Нет ощущения направленности звука, т.е. сидящие в салоне люди, слушают «чистое» звучание, идущее со всех сторон.
3. Самостоятельно изготовленные акустические подиумы значительно украшают салон, делают его эксклюзивным.
4. Повышенный уровень звукоподачи.
5. Занимают совсем не много места в салоне и не «съедают» драгоценное внутреннее пространство.
6. Отсутствие вибрации динамиков.
7. Если подиум обтянут кожзамом или кожей – это значительно упрощает процесс ухода за ним.
8. Возможность установить в машине динамик любого размера.

Подиум в дверях ваз 2114

Что это такое

Фактически каждый автомобиль штатно оснащается аудиосистемой. Некоторые из них предельно простые, другие продвинутые и мощные.

Являясь поклонником качественной и достаточно громкой музыки, штатные колонки зачастую удовлетворить потребности не могут. Потому принимается решение приобрести более солидные динамики. И тут появляется другая проблема. Крупные габариты оборудования могут мешать, если неправильно установить их на заднюю полку или в двери вашего ТС. То есть нужно разместить все так, чтобы динамики не мешали водителю и пассажирам, но при этом создавался максимально качественный и куда более чистый, чем раньше звук. И на помощь приходят подиумы. Они улучшают звучание и выводят даже штатную акустику на новый высокий уровень.

Подиумом называют базу или основу под динамики, за счет которой происходит фиксация в необходимом положении. То есть фактически это крепление, которое может использовать стандартно и практично в дверях, в салоне на задней полке или непосредственно в стойках.

Вмонтировав подиум, звучание становится глубже и насыщеннее, четко различаются высокие и соответственно низкие звуковые частоты.

У подиумов выделяют несколько довольно полезных возможностей и функций:

• внешний вид улучшает визуальное восприятие акустической системы в авто;
• улучшается качество работы динамиков;
• повышается акустический комфорт в салоне;
• подиумы служат как крепления для динамиков нестандартной формы;
• конструкции удерживают на себе крупногабаритные устройства;
• становятся украшением всего интерьера;
• меняют восприятие человеком музыки в лучшую сторону.

Нужен вам подиум или нет, решайте сами. Тут следует учесть, что купить готовую конструкцию в Спб или любом другом городе, включая Алматы, не проблема. Но почему-то многие стремятся все сделать качественно и своими руками. Многочисленные самоделки на Drive2 прямое тому подтверждение.

Разновидности

Подиумы не делятся на задние или соответственно передние. Их классифицируют по размещению, и выделяют внутренние и соответственно внешние.

Ко внешним относятся крепления, которые устанавливаются прямо в салоне. Ярким примером можно назвать размещение на задней стандартной полке авто. Но чаще автомобилисты отдают предпочтение внутренним конструкциям, которые вставляются в двери. Они хорошо удерживаются и улучшают звучание.

Оба варианта можно с легкостью установить или купить под такие машины как:

• ВАЗ 2110;
• Форд Фокус;
• Шевроле Нива;
• Шевроле Лачетти;
• Деу Ланос;
• Лада Приора;
• Ниссан Кашкай;
• ВАЗ 21099;
• Лада Калина;
• Митсубиси Лансер и пр.

В автомобилях обычно уже имеются стандартные штатные, то есть заводские динамики или хотя бы крепежные отверстия для них. Размеры и сами формы зависят непосредственно от конкретной марки ТС. Отечественные автомашины обычно имеют динамики со стандартным диаметром 13 см, а на иномарках встречаются 10 см, 16 см, 16.5, 20 и даже 25 см. Также крайне востребованы подиума 6×9.

Для дверей применяются динамики, имеющие овальные или не менее распространенные круглые формы. В зависимости от того, какая у вас машина, нужно учитывать форму при подборе динамика. Хотя в действительности допускается использование любых форм. Ведь главной задачей подиума является обеспечение надежной и крепкой фиксации. Именно это дает звуку объем и улучшает чистоту.

Как сделать подиумы для динамиков своими руками ваз 2114

Сейчас в магазинах представлен достаточно широкий выбор акустических подиумов разных производителей, но гораздо лучше и дешевле изготовить подиумы на ваз 2114 своими руками. Тем более, что это совершенно не сложно.

Фирменный подиум для ваз 2114

Специалисты рекомендуют предварительно создать чертеж или схему будущего подиума в натуральную величину. Это позволит вам в ходе работ контролировать все ли вы делаете правильно.

Для работы вам необходимо подготовить следующие инструменты и материалы:

• фанера;
• электродрель (или лобзик);
• пенополиуретановый герметик;
• эпоксидная смола;
• острый нож;
• набор саморезов;
• проставки из дерева;
• шпаклевка;
• капрон (можно взять обычные чулки или колготки);
• бакса;
• черная краска в аэрозольном баллончике;
• материал для обшивки подиума. Это может быть натуральная кожа, дермантин и т.д.
• наждачка;
• антигравий аэрозоль.

Подиум ваз 2114 своими руками

Совет! Идеальный по жесткости каркас получается из фанеры, толщиной не более 0,6 см.

Этапы выполнения работ

1. 1. С помощью лобзика вырезать отверстия четко под диаметр динамиков.

Отверстие под динамики

• Собрать каркас изделия. Для этого использовать деревянные проставки и саморезы. Если вам нужно, чтобы динамик имел наклон в какую-либо сторону, то необходимо 2 из 4 проставок немного укоротить.

Каркас изделия с наклоном

• Используя монтажную пену, придать каркасу форму. Прежде чем приступать к следующему этапу, необходимо дать пене застыть. Для этого, в зависимости от ее вида, понадобиться до 2 часов времени. Все излишки срезать ножом.

Придание формы подиуму

• Теперь пришло время зашпаклевать заготовку по всей поверхности. После полного просыхания шпаклевки, заготовку следует обработать наждачной бумагой для придания гладкости.

Шпатлевка подиума ваз 2114

Если у вас нет монтажной пены, а есть желание почувствовать себя скульптором, можно использовать комопласт. Это синтетический материал, состоящий из смол и красителя. Компопласт очень пластичен, безопасен для здоровья, не имеет запаха. После затвердения этот материал напоминает пластмассу. Компопласт отлично подходит для изготовления акустического подиума, а также для мелкого ремонта различных элементов автомобиля.

Для приготовления композита необходимо взять 2 одинаковые части компонентов компопласта и тщательно перемесить их руками как пластилин. Разминать нужно не менее 3-5 минут, пока материал не приобретет темно-серый цвет. Важно взять именно равные между собой части, в противном случае вы рискуете переделывать всю работу заново, поскольку компопласт может не отвердеть.

Помните, что компопласт при комнатной температуре (от +18 до +25) остается пластичным около 30 минут.

Установка накладных подиумов на ваз

Не нашел я на драйве подробного описания и наглядных фоток установки накладных подиумов, решил выложить свою версию установки.

Прикинул по обшивкам и устоил кроилово обшивок ножом и полотном по металлу под 20×16 динамики, так же вырезал места в них под кнопки стеклоподъемников и просверлил 13мм сверлом под пистоны газ, чтобы закрепить обшивки на саморезы.

Сзади крепил на саморезы 16 и 20мм с большой шляпкой.

Скелет двери резал лобзиком пилкой по металлу.Наращивал провода на стеклоподъемники.Переместил и закрепил доводчик стекол на двери, так-же нарастил на него провода.

На каждой двери в районе динамиков разметил и установил 8 уголков 50×50, чтобы хорошо закрепить изнутри обшивку.Для наружного крепежа обшивки поставил на двухсторонний скотч клипсы мамки от потолка.

Переделал крепление обшивки на саморезы, при помощи пистотнов от воздухозаборника от газели.Сделать это я хотел еще после шумки дверей.Теперь обшивка намертво прикручена к двери

По кругу 20×16 держат 4 уголка на каждом динамике изнутри.Совсем снаружи без саморезов не получилось закрепить.Снизу и в районе ручки, слишком плотно прилегает обшивка, там не поставить газ пистоны.Саморезы там прикручены, поверх шляпок от дюбелей.

• Подиумы 20x16xрупор 1750р
• Доставка 350р
• Пистоны воздухозаборника газ 12шт. 120р
• Пистоны обшивки потолка 14шт 70р
• Саморезы 4,9х38,1 156р
• Уголки 50×50 16шт. 160р
• Крепеж 407р

Изготовление акустической полки и подиумов на ВАЗ 2114

Модель ВАЗ 2114 — это автомобиль в кузове хетчбек. Потому от багажника салон отделяют спинки заднего дивана, а также полка, закрывающая багажный отсек сверху. Эту полку при необходимости можно поднять, что позволит вместить внутрь багажника более крупные вещи.

На подобную конструкцию нареканий немного. Особенно среди тех водителей, которых не особо волнует наличие качественной аудиосистемы внутри автомобиля. Но если вы задумаетесь об установке акустики, здесь вас ждут неприятности. А все потому, что четырнадцатая модель не предусматривает наличие штатного места для акустического оборудования. Из-за этого приходится создавать посадочные отверстия своими руками в имеющейся полке.

Что можно получить

Штатная задняя полка выполняется из очень тонкого материала. Посадив на этот подиум динамики, вы еще больше утяжелите ее. В итоге полка начнет сильно шуметь и греметь при прохождении неровных участков дороги. Со временем снижается качество крепления болтов, на которых удерживается полка. Вскоре начнет шуметь не только подиум, но и боковины.

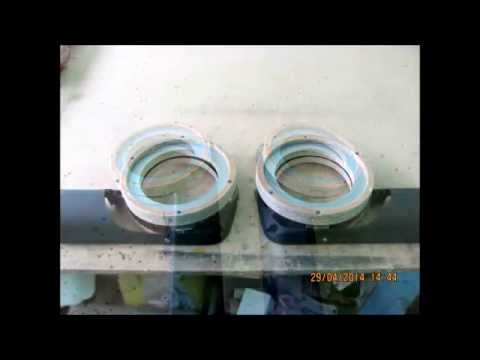

Изготовление подиумов под 16-е динамики своими руками

Ну вроде неплохо получилось) Строго не судите, делал подиумы впервые. Всем спасибо за внимание и удачи на дороге!)))

Полезное видео

Дополнительную информацию по изготовлению подиумов вы сможете почерпнуть из видео ниже:

Изготовление подиума в стойках машины

Вариант размещения полки в стойках более сложен засчет того, что потребуется их демонтаж. Однако аккуратному автолюбителю вполне доступно самостоятельное изготовление подиумов на стойках.

Итак, работа заключается в выполнении следующих этапов:

• Демонтаж стоек.
• Следует хорошо рассчитать положение динамиков и их высоту на стойке, чтобы они не стали препятствовать обзору для водителя.
• В нужном месте потребуется прикрутить саморезами чашку динамика.
• После этого для придания стойке нужной формы можно использовать капрон.
• Далее изделие обрабатывается эпоксидным клеем для придания ему большей прочности.
• Чтобы стойка выглядела гладкой и ровной, можно слегка отшлифовать ее поверхность наждачной бумагой, после чего еще раз нанести эпоксидный клей.
• Затем наносится слой шпатлевки, а после его высыхания производится конечная шлифовка стойки.

Далее по желанию автолюбителя можно как покрасить стойку, так и выполнить ее перетяжку.

Видео: как самостоятельно изготовить полку в стойках для твитеров и пищалок

Почему аренда Mercedes S-class выгодное решение

В современном мире, человеку будет очень трудно обойтись без машины. Ведь даже элементарное — поездка на работу,…

Далее 01.07.2021

Подиумы на ВАЗ 2114 своими руками в картинках

Сегодня я расскажу о том, как сделать акустические подиумы в автомобиль. За пример возьмем ВАЗ 2114. Изготовление под другие автомобили не имеет принципиальных отличий, смысл тот же.

Для изготовления подиумов в ВАЗ 2114 нам понадобится:

• фанера 8-10 мм;
• кожзаменитель, или любой материал, который больше нравится;
• шпаклевка со стекловолокном;
• монтажная пена;
• электролобзик, набор шпателей и наждачка;
• клей «Титан», эпоксидный клей;
• динамики, под которые делаем подиумы.

Первым делом выпиливаем кольца под динамики и основание:

Примеряем динамик к подиуму.

Оборачиваем целафаном обивку двери и подиум.

Оборачиваем целлофаном обивку двери и подиум.

Покрываем все монтажной пеной, и ждем пока застынет.

Острым ножом срезаем все лишнее, предавая форму подиуму, аккуратно зашкуриваем. Если появились пустоты — запениваем их еще раз.

Проклеиваем эпоксидным клеем ос стекловолокном и зашкуриваем.

Шпаклюем неровности и снова шкурим, уже гладко.

Подмазывая клей и нагревая феном обтягиваем конструкцию кожзамом. Очень аккуратно, процесс реально сложный.

Вот так выглядит готовый подиум. Материал можно использовать любой, кому что нравится.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Подиумы дверей с минимальным вложением 2114

Комментарии 27

Хорошо что про 13 см уточнил!)))))

Прикольно конечно, но оно не работает. суть подиумов в том, чтобы динамик жестко крепился на дверь и играл не в обшивку, а в объём двери, то есть чтобы не было никаких щелей или пустого пространства между динамиком и дыркой в железе. Ещё чуток доработать и будет норм. И по поводу карпета это не серьёзно пагонный метр кож зама 250р стоит.Хотя это уже дело вкуса и на качестве звучания никак не отразится.

Ха:-) можно же колготки с эпоксидкой?

дороже получится и самое главное геморней
такой вариант лучше для подиумов под пищалки оставить 🙂

а как подиум крепится около динамика? там ведь в стандартном кармане идет отверстие под шуруп а тут я так понимаю его пеной запенили))? и как сетку крепил к самому пластику? эбоксидкой и прочим не обрабатывал?

Да ни как, туда шуруп не вкручивал за верхнюю скобку норм держиться, не болтается не шумит ничего

сделал конечно хорошо, но карпет ужасно смотрится. придает колхозный вид.

+1
а со временем еще и обшоркается, вобще хрень будет вид

сделал конечно хорошо, но карпет ужасно смотрится. придает колхозный вид.

из дсп гавно, на своем опыте убедился(((

да, хотя бы 12 слоев

А как называется эта сетка? Где ее купить? ))

В продаже она есть в основном на рынках, кусоу 20х80 стоит 200 рублей, но ее покупать не обязательно, точно такая же сетка идет в воздушном фильтке, я из фильтра как раз и брал). Та не много надо, одного фильтра вполне хватит, рядом с гаражем наверника найдется такое добро)

Спасибо))
Та мне надо для панели) Хочу переделать чуть торпедо )

С воздушного фильтра от камаза можно садрать, там точно такая же)

Спасибо))
Та мне надо для панели) Хочу переделать чуть торпедо )

от фильтра с ваза такиеж)

В продаже она есть в основном на рынках, кусоу 20х80 стоит 200 рублей, но ее покупать не обязательно, точно такая же сетка идет в воздушном фильтке, я из фильтра как раз и брал). Та не много надо, одного фильтра вполне хватит, рядом с гаражем наверника найдется такое добро)

Да она как раз идет для решеток радиатора, на рынке в отделе пластмасс продается в авторядах

В продаже она есть в основном на рынках, кусоу 20х80 стоит 200 рублей, но ее покупать не обязательно, точно такая же сетка идет в воздушном фильтке, я из фильтра как раз и брал). Та не много надо, одного фильтра вполне хватит, рядом с гаражем наверника найдется такое добро)

В строительных материалах глянь — сетка штукатурная.
Идет разными ячейками, разной толщиной металла, и дешевле чем та же самая сетка на авторынкахмагазинах. Выбор поболее)

Как выбрать входные двери в коттедж

Надежность и теплоизоляции – два самых главных требования, которые предъявляются к уличным дверям. Широкий…

Далее 01.07.2021

Жестяная упаковка для подарков автолюбителю

Жестяная упаковка для подарков автолюбителю может выглядеть очень празднично и привлекательно. Стильные и…

Зачем устанавливать динамики на подиумы в двери на ваз 2110

Самое простое объяснение для чего же нужен подиум на ваз 2110 на первый взгляд довольно легко понять, воспользовавшись ими можно выдвинуть динамик из его обычного посадочного места. Но это еще не основная причина из нескольких существуют еще.

Для того чтобы любой автомобильный динамик великолепно зазвучал — для этого обязательно нужно все правильно рассчитать начинать необходимо в первую очередь с акустического оформления и заканчивать жестким основанием. В то время когда включена внутренняя акустика, она начинает испытывать большие нагрузки. Если в таком случае ее не заглушать они начинают поступать на панель обшивки и другие элементы, сделанные из нетолстого материала. И от того насколько правильно происходит искажение звука. Подиумы как раз и служат, для того чтобы гасить вибрации.

Источник
