Делаем акустические подиумы на ВАЗ 2110 своими руками

Сегодня я хочу продолжить тему исправления ошибок и недоработок ВАЗа, на этот раз будем дорабатывать то, что принято называть штатными колонками или акустикой. В этой статье я поделюсь опытом самостоятельного изготовления акустических подиумов на ВАЗ 2110.

Передние динамики, которые установлены в картах дверей никуда не годятся, звук слабый, не насыщенный, постоянно что-то скрипит и дребезжит. Была идея доверить создание подиумов специалистам или купить готовые подиумы, но это дорого, да и к тому же подходящих в продаже я не встретил.

Итак, если вы готовы, то мы приступаем к изготовлению подиумов для колонок своими руками.

Перед тем как изготовить подиумы необходимо позаботиться обо всех компонентах, необходимых для выполнения данной работы. Вам понадобится:

1. Монтажная пена (1-2 баллона, в зависимости от того какой формы и каких размеров будут ваши подиумы для колонок).
2. Полиэфирная или эпоксидная смола.
3. Фанера и ДСП.
4. Стекловолоконная шпатлевка, около 500 гр. и шпатель.
5. Саморезы.
6. Несколько метров наждачной бумаги различной зернистости.
7. Электролобзик.
8. Строительный степлер.

Как изготовить подиумы для колонок на ВАЗ 2110 своими руками — пошаговая инструкция

1. Первым делом нужно определиться с размером подиумов, в этом деле нужно руководствоваться диаметром колонок, которые собираетесь установить. Используя картон, сделайте лекало, затем перенесите его на ДСП и вырежьте кольцо используя электролобзик.
2. Вырезанное кольцо приложите к основанию, затем определитесь с углом наклона самого динамика. Делается это при помощи тонких реек. Определяясь с углом будьте внимательны, и перед тем как изготовить подиумы убедитесь, что после установки они не будут мешать закрытию двери или, к примеру, открытию бардачка.
3. Следующий этап — создание формы, проще говоря возьмите пену и начинайте создавать объем.
4. Можете запенить заготовку точно также как это сделал я см. фото, после необходимо подождать пока пена затвердеет.

5. Когда пена высохнет можно приступать к приданию акустическим подиумам формы. Лично я когда занимался этим, чувствовал себя эдаким Микеланджело, точно также как и он, я просто отсекал лишнее, только в моем случае это монтажная пена :-). Для этой работы отлично подходит острый канцелярский нож.

6. Придав заготовке общих очертаний, заделайте мелкие неровности и недостатки, используя стекловолоконную шпаклевку. Нанесите тонкий слой на заготовку и дайте высохнуть.

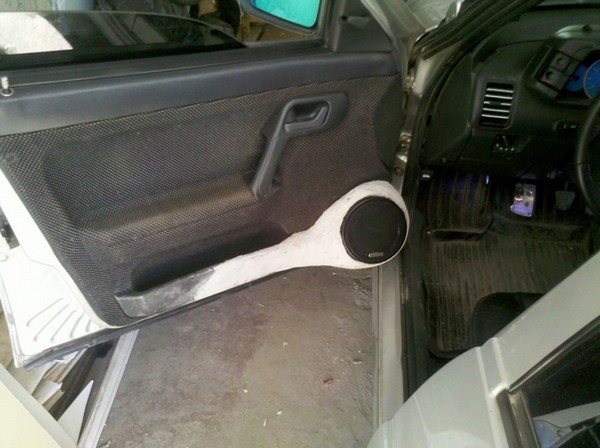

7. Наши подиумы для колонок шаг за шагом приобретают необходимой нам формы. Уже сейчас заготовка имеет плотность и объем, однако имеет мелкие неровности. Используя «наждачку», сделайте поверхность более гладкой и ровной.

8. У меня вышло вот так, см. фото. Теперь можно приступать к шпаклеванию.

9. Сделайте небольшой замес необходимого вам количества шпаклевки и выровняйте все неровности поверхности заготовки. Вам необходимо быть очень аккуратными, т. к. это завершающий этап формирования подиума, малейшая ошибка может все испортить.

10. На нижнем фото можете увидеть до какого примерно состояния необходимо довести поверхность акустического подиума для колонок.

Важное примечание! Если вы собираетесь покрывать ваши подиумы флоком или краской, вам нужно довести их поверхность до идеально ровного состояния, если же намерены обтянуть кожей или другим материалом, то допускаются мелкие погрешности, кожа все скроет.

11. Перед покраской не забудьте прогрунтовать.

Лично я решил проблему с отделкой следующим образом:

1. Сначала пошпаклевал.
2. Затем нанес грунт.
3. Сделал фактуру при помощи антигравийки.
4. И вскрыл все это матовой краской.

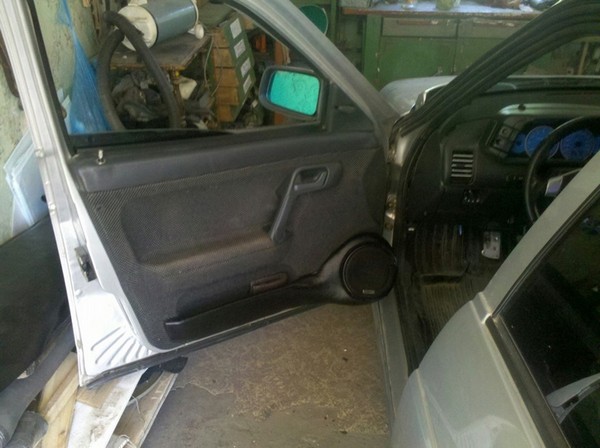

Как видите получилось не дурно. Из всего этого можно сделать вывод, что — изготовить акустические подиумы своими руками на ВАЗ 2110 — вполне реально! Все, что вам осталось сделать — установить их на место, затем вмонтировать и подключить динамики.

Источник

Подиумы на ваз 2110 — как выбрать и установить

Без сомнений в автомобиле главную роль играет акустика. И, для того чтобы установить ее самостоятельно, требуется творческий подход со стороны автовладельца. Качественное звучание автомобильной акустики на прямую зависит от того, как и где были встроены акустические динамики.

Зачем устанавливать динамики на подиумы в двери на ваз 2110

Самое простое объяснение для чего же нужен подиум на ваз 2110 на первый взгляд довольно легко понять, воспользовавшись ими можно выдвинуть динамик из его обычного посадочного места. Но это еще не основная причина из нескольких существуют еще.

Для того чтобы любой автомобильный динамик великолепно зазвучал — для этого обязательно нужно все правильно рассчитать начинать необходимо в первую очередь с акустического оформления и заканчивать жестким основанием. В то время когда включена внутренняя акустика, она начинает испытывать большие нагрузки. Если в таком случае ее не заглушать они начинают поступать на панель обшивки и другие элементы, сделанные из нетолстого материала. И от того насколько правильно происходит искажение звука. Подиумы как раз и служат, для того чтобы гасить вибрации.

Какими должны быть подиумы на ваз 2110

В следствии было выяснено людьми со временем подиумы, предназначены не только для улучшения внешнего вида, а именно средне частотника. Ведь именно от него зависит качество звучания динамиков различных размеров.

Для достижения более эффективного результата и в последующем приглушения нежелательных вибраций подиумы на ваз 2110 необходимы, быть обязательно достаточно тяжелой несмотря на свои маленькие габариты.

Для того чтобы подиум сделать тяжелее его лучше всего выполнить из специального материала. Но автомобилисты чаше всего останавливают свой выбор на более дешёвом материале таком как фанера. Именно его очень легко обрабатывать в домашних условиях собственными руками.

Как известно фанера сама по себе достаточно легкий материал и, для того чтобы увеличить его вес, подиума на ваз 2110 нужно делать на сколько возможно побольше. Но при этом непременно следует учитывать все особенности автотранспортного средства внутри салона.

В процессе определения нужного размера необходимо ориентироваться на качество исходящего звучания исходящей музыки, но при этом следует следить, чтобы дополнительные элементы не мешали работе основных устройств. К примеру, можно взять новый установленный динамик он не должен препятствовать в последующем эксплуатацию дверной ручки. Акустические подиумы на ваз 2110 обязательно следует крепить к металлической основе, но ни как не к дверной обшивке.

Для чего это необходимо:

1. В первую очередь слабое основание закрепления не дает полного поглощения вибрации.
2. Во вторую очередь тяжелый подиум с динамиком она просто не выдержит.

Как сделать и установить подиумы под 16 и 20 динамики на ваз 2110 своими руками?

Для того чтобы выполнить самостоятельные работы по изготовлению подиума под любые динамики, нужно подготовить следующие материалы:

Любую фанеру либо любой другой подходящий материал. Это необходимо чтобы в дальнейшем можно было бы вырезать кольцевые детали.

Далее потребуется листовой материал, который может поглощать вибрации. Он нужен для последующей обработки кузова автотранспортного средства в том месте, где в дальнейшем планируется устанавливать новые подиумы на ваз 2110.

Для изготовления собственными руками довольно таки сложных деталей так же необходимо иметь под рукой стеклоткань.

Эпоксидный смолянистый состав с отвердителем.

Капроновые женские колготки либо любой другой похожий синтетический материал для выполнения деталей по технологии, которая в свою очередь называется чулочной.

• Эластичный клей
• Наждачная бумага
• Специальная акустическая ткань
• Для последующих работ потребуются следующие инструменты:
• Полный набор ключей
• Отвертки разные
• Канцелярский или строительный нож
• Острые ножницы
• Дрель электрическая
• Электрический лобзик
• Кисточки

Руководство по изготовлению и установке подиумов в двери на ваз 2110

1. Изначально необходимо снять полностью дверную обивку. В дальнейшем определить будущее место, где будет устанавливаться новый подиум.
2. В последующем нужно подготовить место к последующей установке. В итоге определения и окончательного выбора места для будущего монтажа обязательно необходимо произвести оклейку внутренней поверхности двери тем материалом, который поглощает вибрации.
3. Следующим шагом нужно выполнить следующее нарисовать форму подиума-при этом следует обязательно учитывать выше прописанные рекомендации (советы). В первую очередь нужно взять картон и вырезать из него предположительный шаблон. В последующем нужно приложить его к месту и сразу определить точку закрепления.
4. После этого подготовленный шаблон необходимо приложить нужный шаблон к фанере. Либо к любому другому материалу, который впоследствии был выбран для изготовления.
5. Теперь по окончательном материале после обведения пробной заготовке вырезается окончательная деталь. И в конце необходимо просверлить электрической дрелью в ней нужные отверстия для дальнейшей установки крепежей.
6. Затем необходимо ещё один раз приложить подготовленную заготовку, но при этом необходимо в автомобильной двери прямо в металле просверлить отверстия для дальнейшего закрепления.
7. Следующем этапом необходимо сделать — в несколько слоёв обязательно нужно обработать заготовку из фанеры любым на выбор защитным составом или лаком и в конце полностью подождать, когда заготовка высохнет.
8. Затем воспользовавшись болтами из нержавеющей стали необходимо прикрепить подиум на ваз 2110 к автомобильной двери с контргайками и шайбами.
9. Потом следует подключить желаемые акустические динамические колонки и только потом закрепить.
10. После этого нужно примерить положение панели обивки автомобильной двери.
11. Если так произошло и карта частично перекрывает диффузор и если нужно, то стоит наметить его большего размера отверстие под любой динамик.
12. В завершении сделать большего размера имеющиеся отверстия по заранее нанесенной разметке. И потом вернуть на место обшивочную панель. Если в итоге потребуется, то стандартную решетку акустического динамика легко доработать. Для этого нужно взять клей и акустическую ткань ей необходимо обтянуть стандартную решетку и в последующем вставить динамик в панель. Затем следует полностью собрать автотранспортную дверь на ваз 2110. И сразу проверить насколько качественнее стало звучание исходящей музыки.

Заключение

Хорошо сделанные подиумы собственными руками для новых автомобильных динамиков без сомнений сделают звучание музыки более улучшенным. И они сразу намного лучше смотрятся в салоне авто. Конечно же собственное изготовление подиумов на ваз 2110 под 16 и 20 динамики нельзя считать простой задачей-это довольно-таки затруднительная работа. Это будет по силам любому автовладельцу, который умеет многие вещи выполнять своими руками. Но в результате получившейся итог, порадует любого владельца автотранспортного средства, как ваз 2110.

Источник

Изготовление акустических подиумов для ВАЗ 2110, 2111, 2112

Давно хотел заиметь себе акустические подиумы на двери. Приценился, подиумы можно купить от 800 до 1500р. Вариант за 800р, мне показался, каким-то хлипким и чрезмерно тяжелым, да и внешний вид не очень понравился, несмотря на то, что они были обшиты перфорированным кож замом. Вариант за 1500 я посчитал дороговатым, хотя внешне они выглядели неплохо. Основным недостатком покупных подиумов я посчитал то, что у них недостаточный, как бы это сказать, выворот, ориентация на водителя. Так же мне не понравилось, что для того чтобы их закрепить, требуется снять обшивку двери. Взвесив все за и против, было решено делать подиумы самому.

Идём на рынок за компонентами.
1. Монтажная пена 2шт – 250р
2. Эпоксидка – 150р
3. Шпатлевка стекловолоконная 500г – 250р
4. Клей 88й 0,5л – 200р
5. Кожзам 1м -450р
6. Герлен 1м — 50р
7. Саморезы — 50р
8. Рейка 20×40 – 20р

Ещё понадобится фанера, ну или ДСП и капроновые колготки, не знаю сколько они стоят, я отжал у жены.

Инструментарий:
1. Шуруповерт
2. Лобзик
3. Степлер
4. Шпатель
5. Наждак

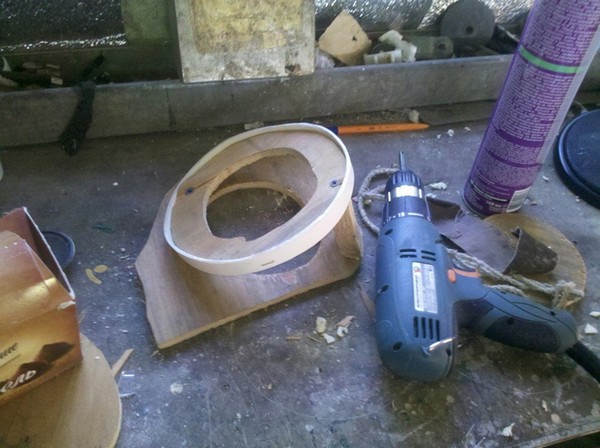

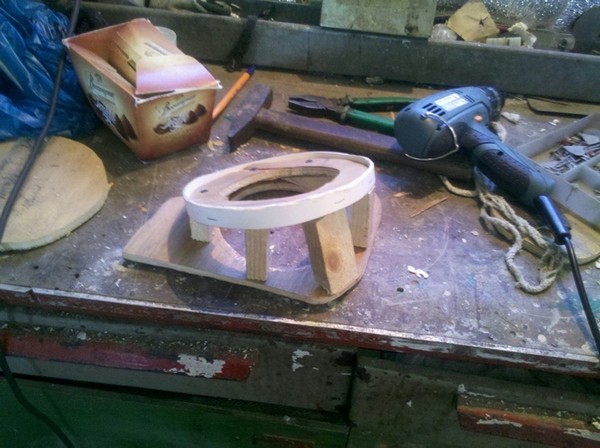

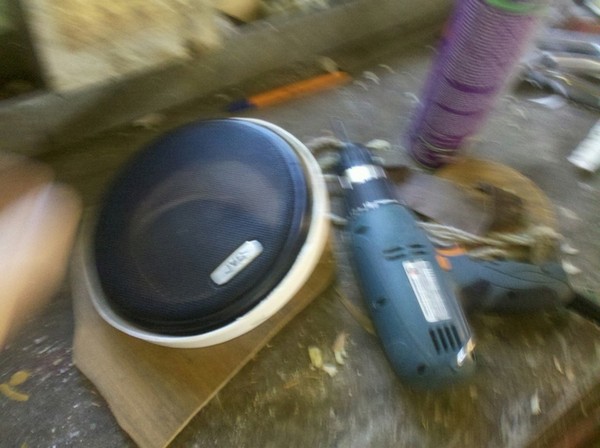

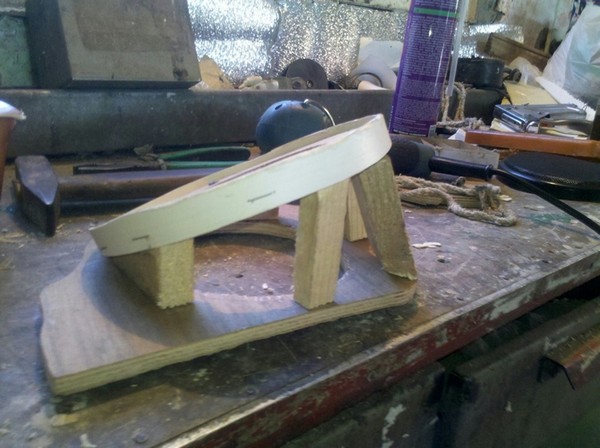

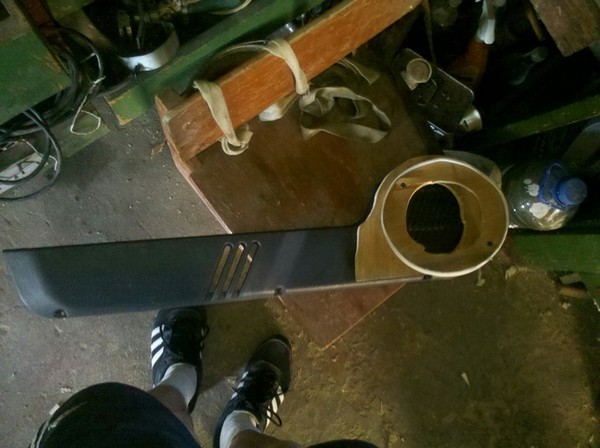

Приступаем, выпиливаем кольцо под динамик и основание, которое будет крепиться к штатному подиуму. Прикручиваем кольцо к основанию, предварительно выбрав угол. Стенки подиума я запилил из рейки 20×40.

Я решил сделать окантовку для решетки, она позволит получить углубление, в которое уже будет вставляться решетка. Я использовал тонкий пластик, но можно использовать плотный картон, следует прибить её к торцу кольца степлером.

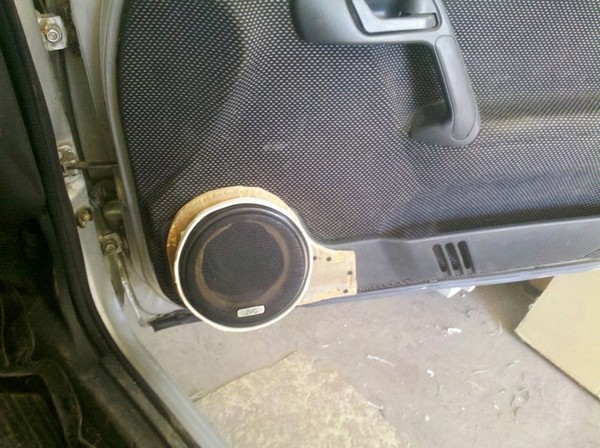

Примеряем к подиуму и присверливаем саморезами, не забыв предварительно вырезать отверстие в штатном подиуме. Важно, чтобы основание подиума было выше отверстия под винт крепления подиума к двери.

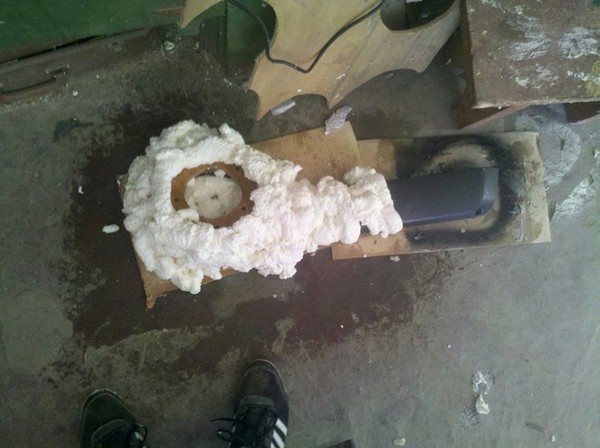

Обильно смачиваем заготовку водой и задуваем монтажной пеной.

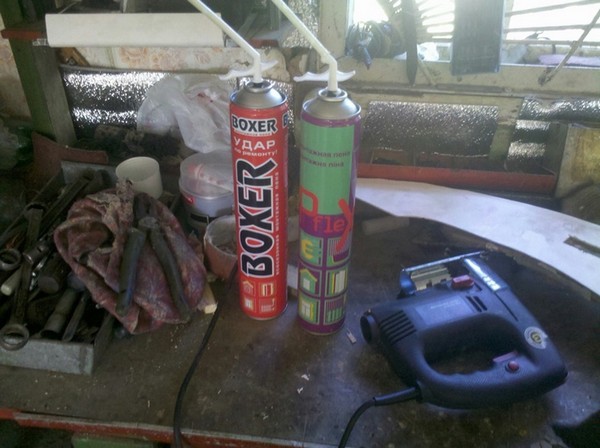

Кстати, в процессе постройки подиумов я перепробовал три типа монтажной пены. Все оказались абсолютно разными. Я покупал три разных баллона недорогой пены в ценовом диапазоне до 150р. Пена Boxer за 130р оказалась самой плохой, она плохо сохла, была мнение плотной по консистенции и меньше остальных увеличивалась в объёмах. Мне понравилась пена Pflex, в зеленой банке, стоит 120р. Она увеличивалась в объёмах и сохла гораздо лучше, а после засыхания была достаточно плотной и отлично резалась.

Далее, вырезаем из пены нужную нам форму. После того как вырезал форму, я решил придать жёсткости и убрать неровности с помощью шпатлёвки, нанеся её прямо на пену. Это была плохая идея и существенного эффекта не дала.

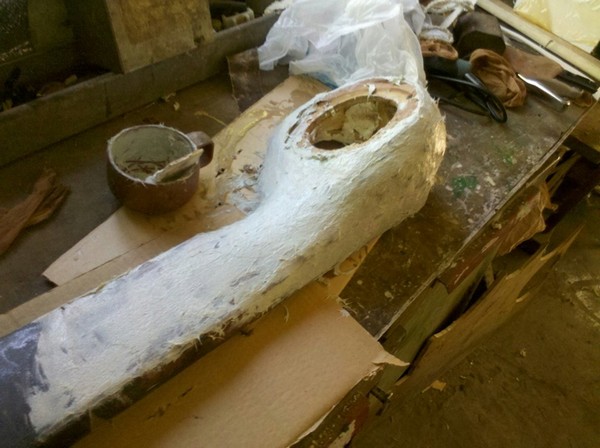

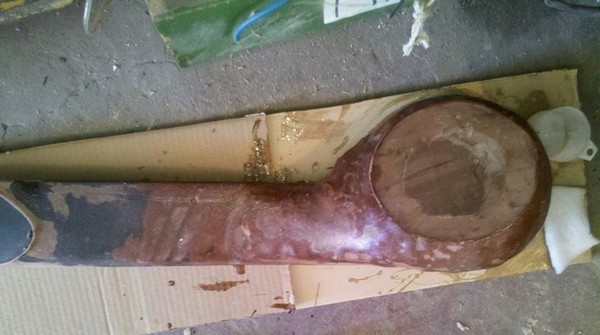

Затем отрезаем от капроновых колготок штанину, превращая её в чулок и натягиваем этот чулок на подиум. Затем хорошенько промазываем его эпоксидкой и ждем сутки. Рекомендуется делать подобную процедуру два раза, но я не очень терпеливый и не горел желанием ждать два дня.

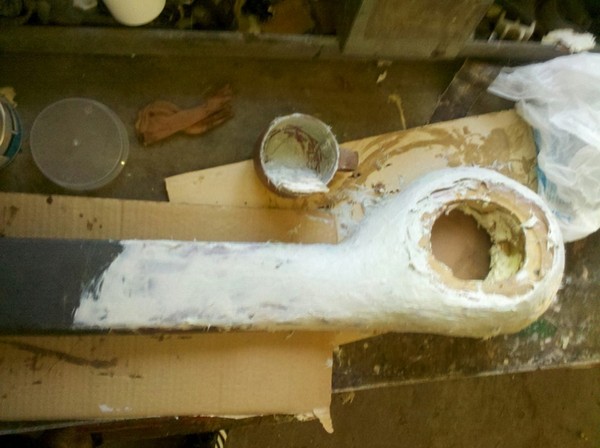

Далее наносим шпатлевку со стекловолокном и вышкуриваем. За 2 слоя можно добиться хорошего результата.

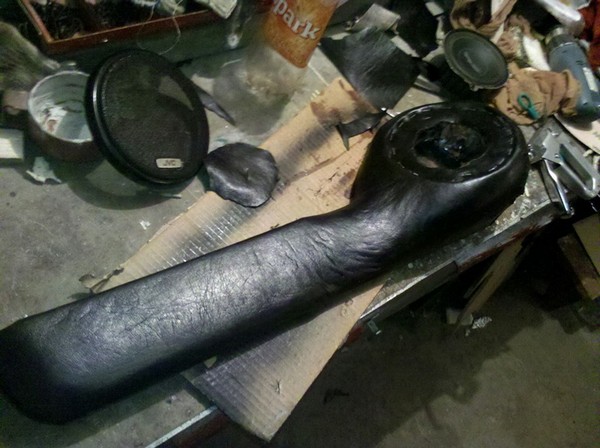

Переходим к последнему этапу. Натягивать кожу не так просто, как могло бы показаться. Я делал следующим образом: Вырезал кожзам по размеру подиума, закрепил скобами по окружности ниши под динамик, промазал подиум 88ым клеем и начал натягивать кожу. В конце у меня получилась грыжа из кожи, (поймете, о чем я, если будете делать, что-то подобное), тут два варианта либо делать складку, либо отрезать лишнее. Я отрезал и соединил кожзам стык в стык, в итоге разреза почти не видно.

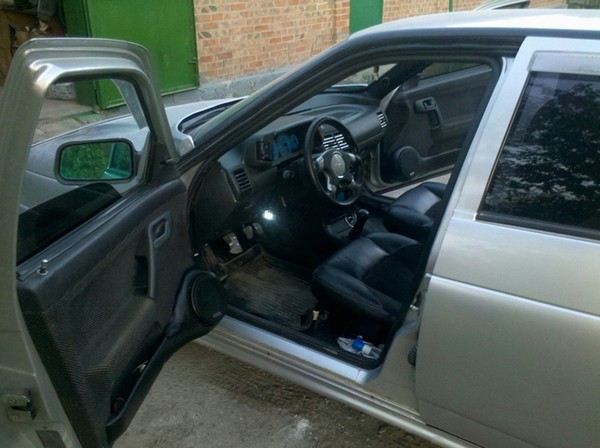

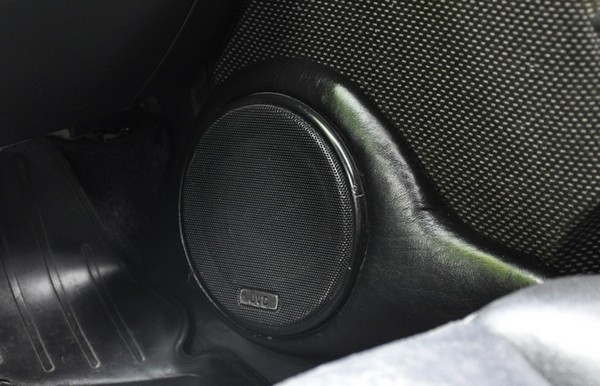

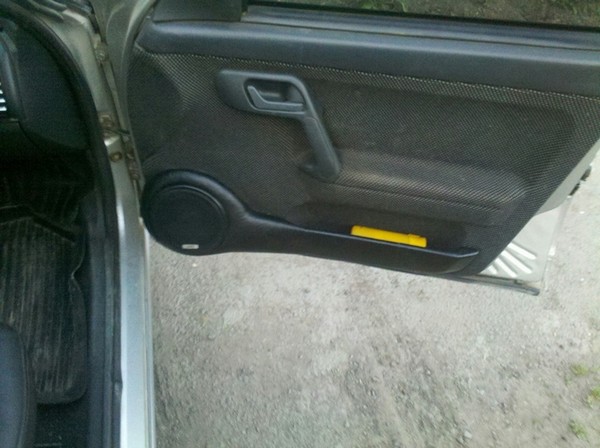

Всё готово, можно ставить. Я предварительно покрасил грили в черный глянец.

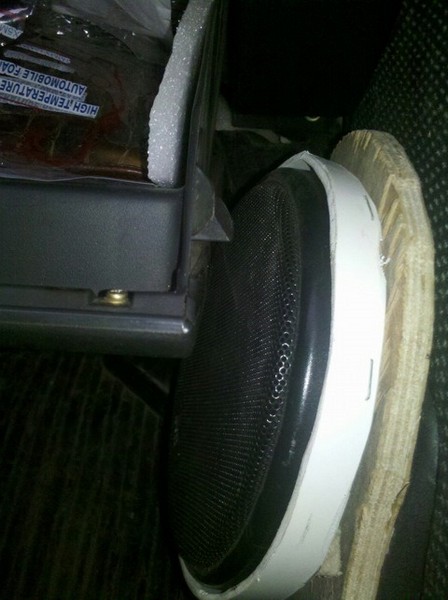

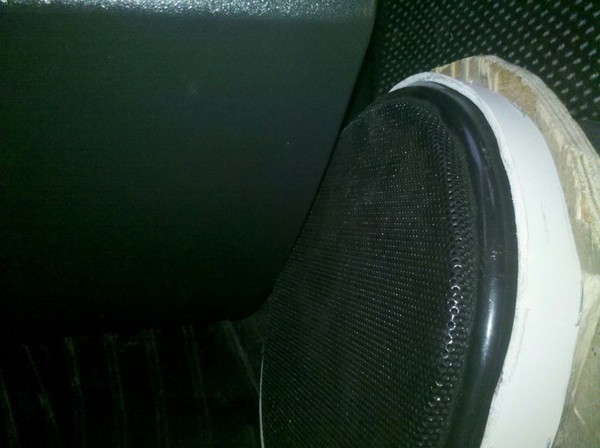

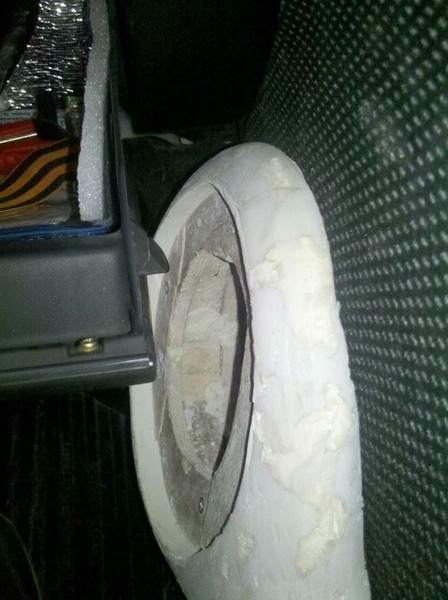

При изготовлении подиума на правую сторону, следует учитывать расстояние до открытого бардачка, у меня между подиумом и бардачком не более миллиметра. Бардачок не позволил сделать большой угол на правом подиуме.

Вывод: самодельные подиумы позволили развернуть динамики к водителю и крепятся в штатное место. Качество звука ощутимо улучшилось. Увеличилась и громкость, если раньше фэйдер был выведен в +3 и при этом, было ощущение, что громкости не хватает, то теперь фэйдер +2 и при этом фронт заметно громче, чем раньше. Стоит ли делать подиумы самому? Вряд ли! Стоимость материалов соизмерима с покупкой готовых подиумов плюс несколько дней работы. Я решил делать подиумы сам по тому, что «руки чесались» пустить в дело недавно купленные лобзик и шуруповерт, иначе бы не взялся.

Подиумы на ВАЗ 2110 однозначно «must have».

Охлаждение усилителя и магнитолы в ВАЗ 2110, 2111, 2112

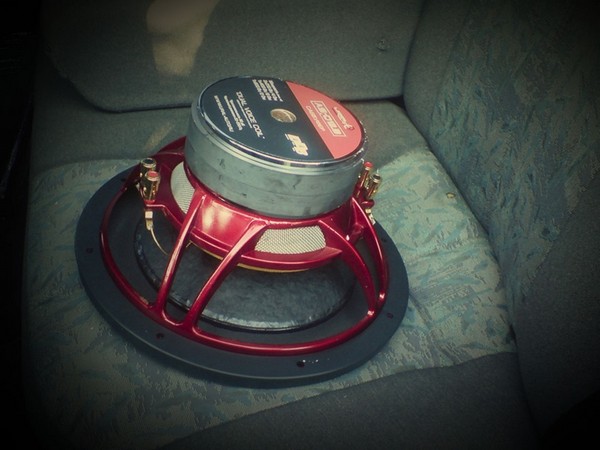

Давненько заглядывался на Урал д12, и вот наконец взял его себе.
