Сестра притащила светильник из машины. С заданием доработать.

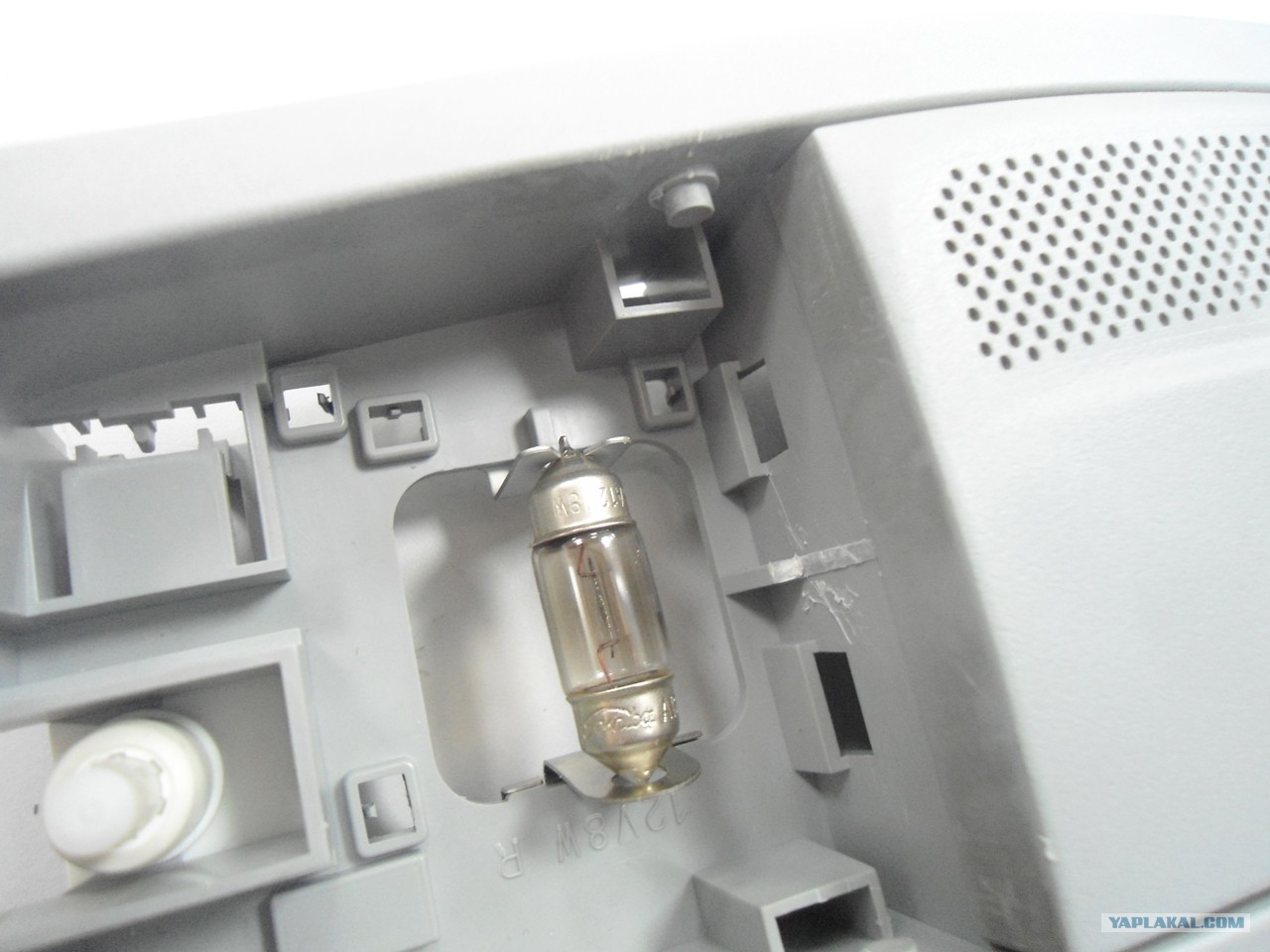

1. Вместо такой вот симпатичной лампы накаливания желала светодиоды вставить.
2. Тут лампа отдельно и крышечка-рефлектор.

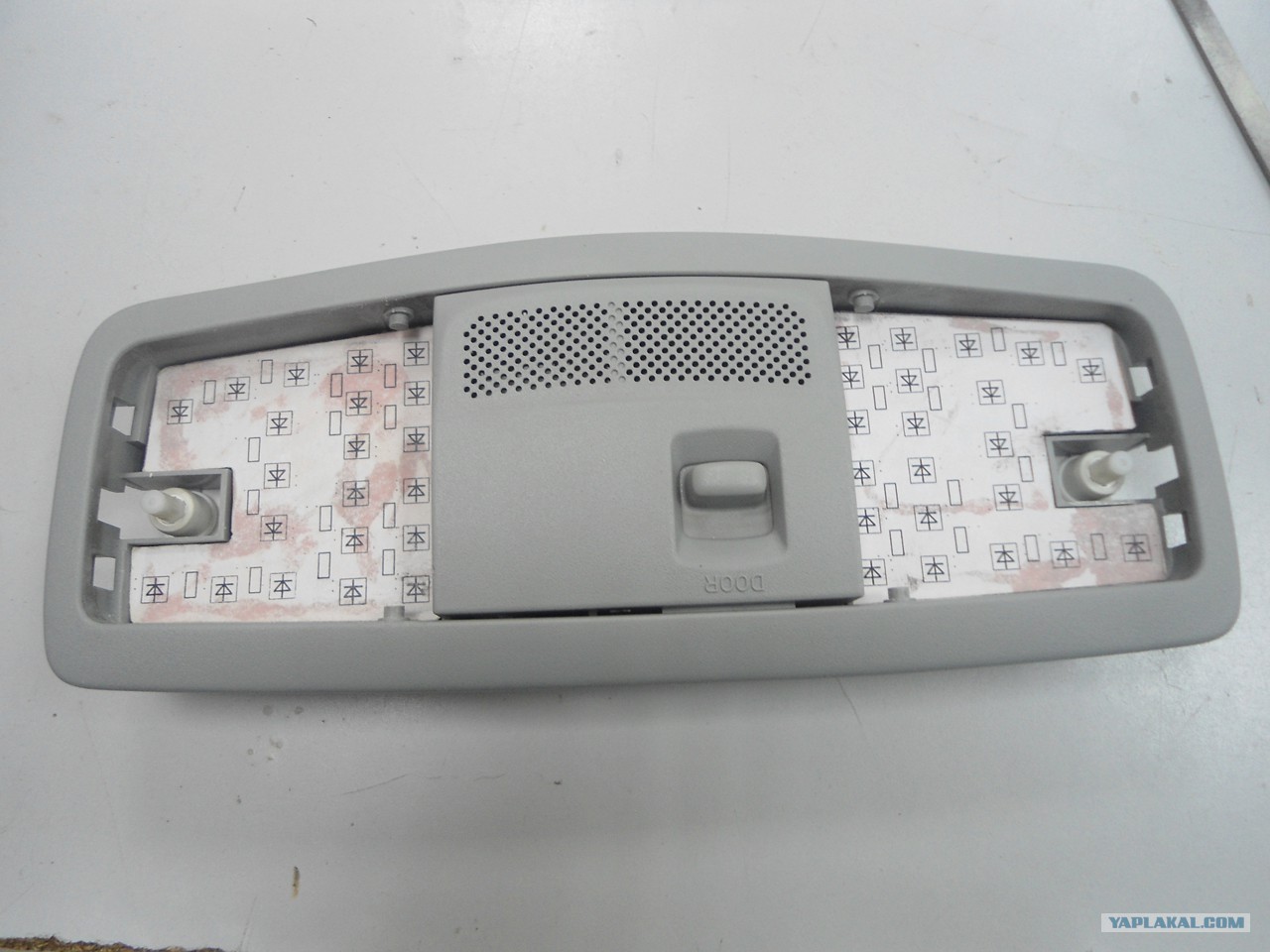

3. А вот сюда необходимо светиков напихать.
4. Вид снизу на светильник.
5. Муж у неё уже приготовил платки на которые надо было наклеить.

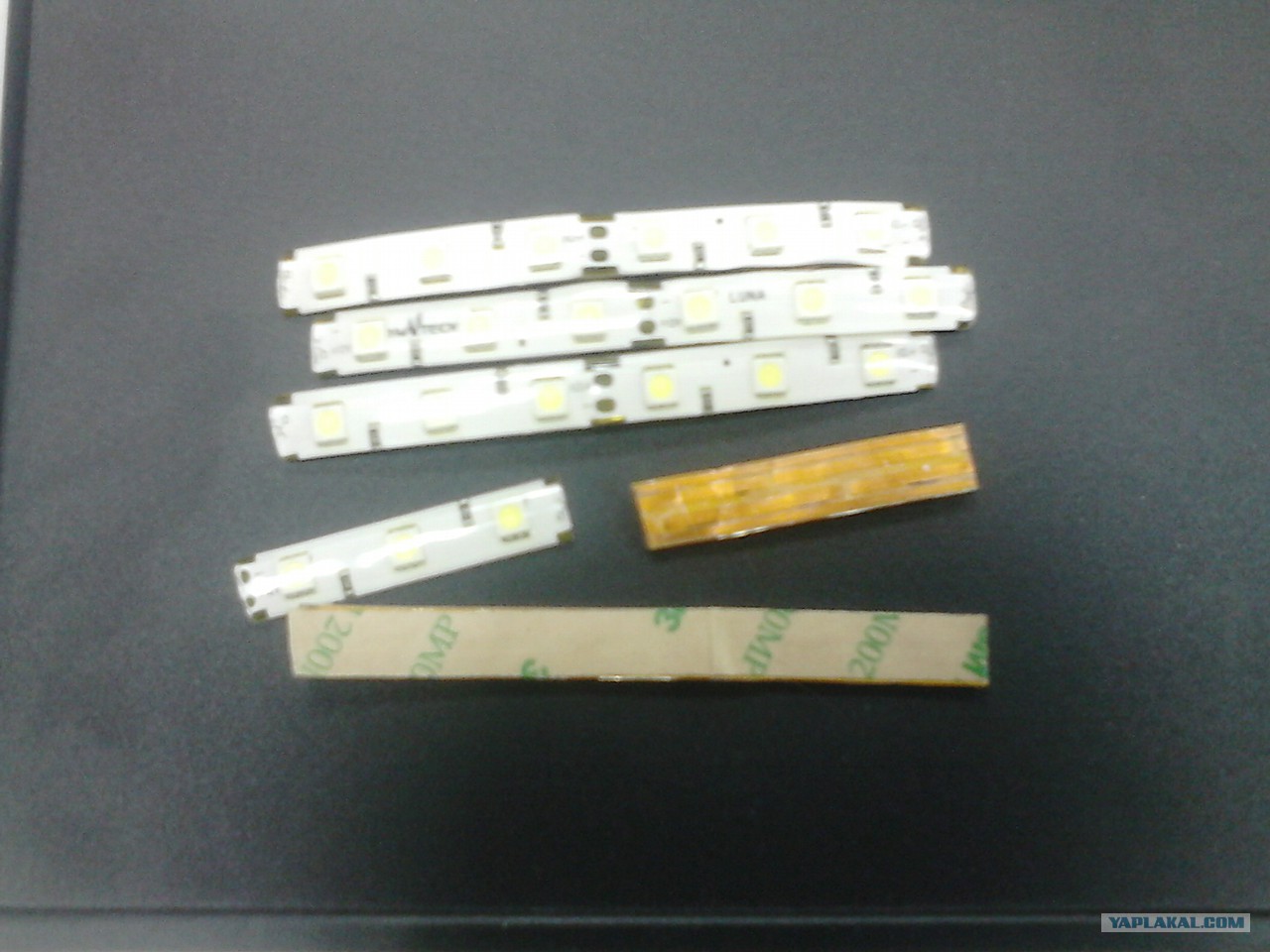

6. Вот такие кусочки светодиодной ленты.
7. Я решил сделать по своему. Сделал свой шаблон из бумаги.
8. Проверил можно ли распотрошить ленту. Можно!
9. Решил проверить как светит. В ленте светики сгруппированы по три штуки. Соединены последовательно в группе. Через 2 резистора по 330 Омм.
11. Разработал скоренько печатную плату. Программа Sprint Layout 7.0 (простенькая, но в большинстве случаев достаточно её). Тут пришёл в гости товарищ и тоже захотел собрать подобное. Попросил рассказать технологию. На словах фотошаблон и фоторезист — завис. Узнав про УФ лампу — сказал что ну его на фиг!
Тогда я решил делать плату с помощью ЛУТ (лазерно-утюговой технологии).
12. Распечатал для пробы платку. Вроде ничего, в корпус лезет. Кстати объясню почему на каждой плате 21 светик. Мне принесли их кусками ленты.
Общее их кол-во было 45 штук. Сгруппированы по 3. Так что 7 групп по 3 светика на фонарик.
13. Берём фольгированный стеклотекстолит. Забавно — отпечатки пальцев проявились. Когда покупал был чистый, но летом ещё брал.
14. Приклеиваем распечатанные платы (лучше на ПВА). А то я на суперклей прилепил — замучился потом отдирать!
15. Выпиливаем и дорабатываем надфилем.
16. С нижней стороны всю фольгу обдираем. Плата у меня односторонняя. Что б не коротнуло и быстрее травилось.
17. Оторвался от платы и распотрошил ленту. Нормально распаивается.
18. Купил пару листов самоклеящейся бумаги. На её подложку буду печатать рисунок платы. Он должен быть зеркальным! Тут подложка оказалась не цельным листом.
Видимо для удобства отклеивания её на три части поделили. Но это не сильно напряжно. Размер платы позволяет.
19. Заготовка платы с наклеенным шаблоном и подогнанным по месту.
20. Встала как там и была. После доработки напильником
21. Чертёж платы пришлось доработать. Красная линия — как было.
22. Теперь всё отлично.
А вот так проще )))
23. Убираем бумагу и клей, зачищаем медяшку от окислов. Можно ещё обезжирить бензином, растворителем или спиртом.

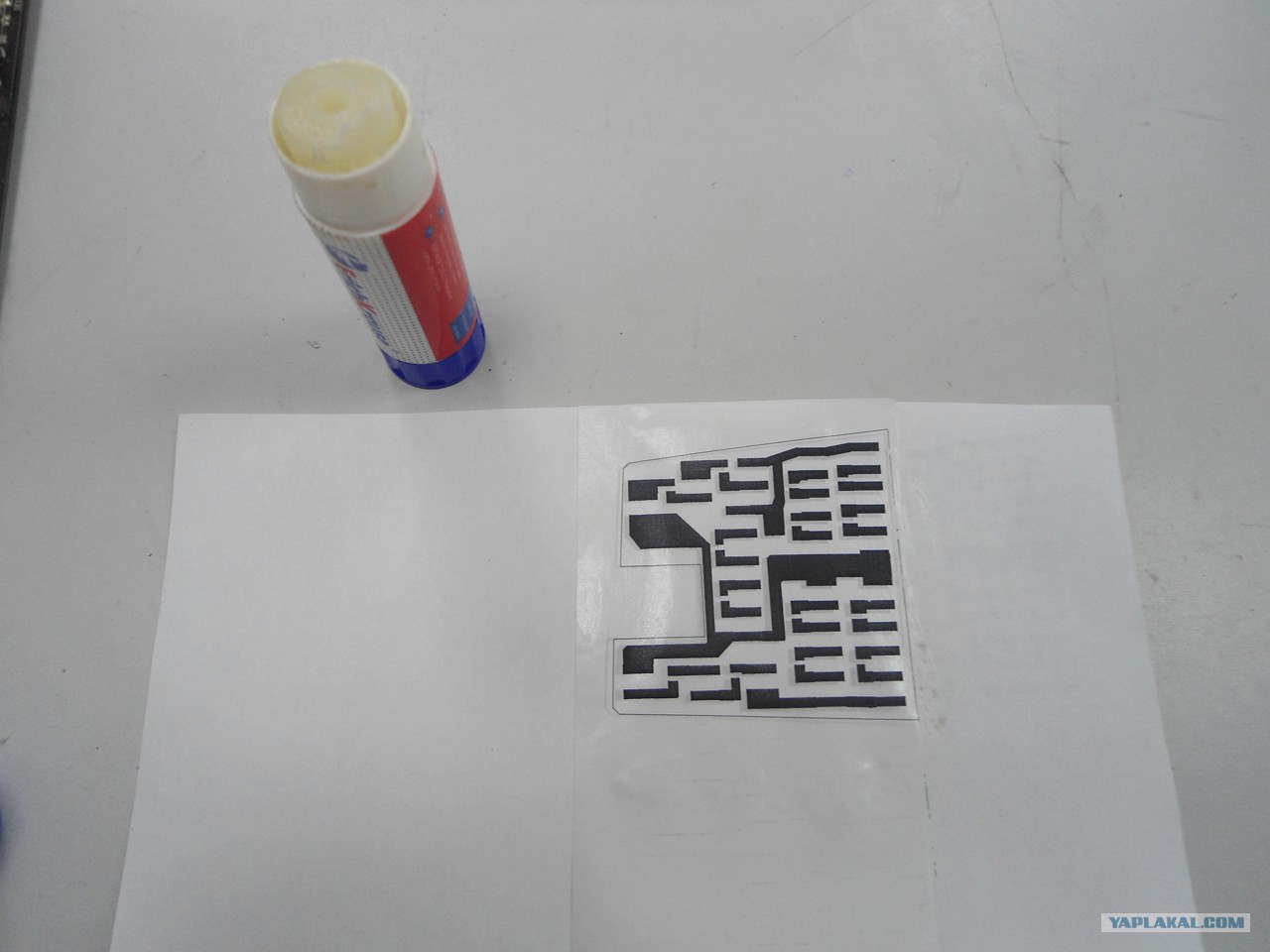

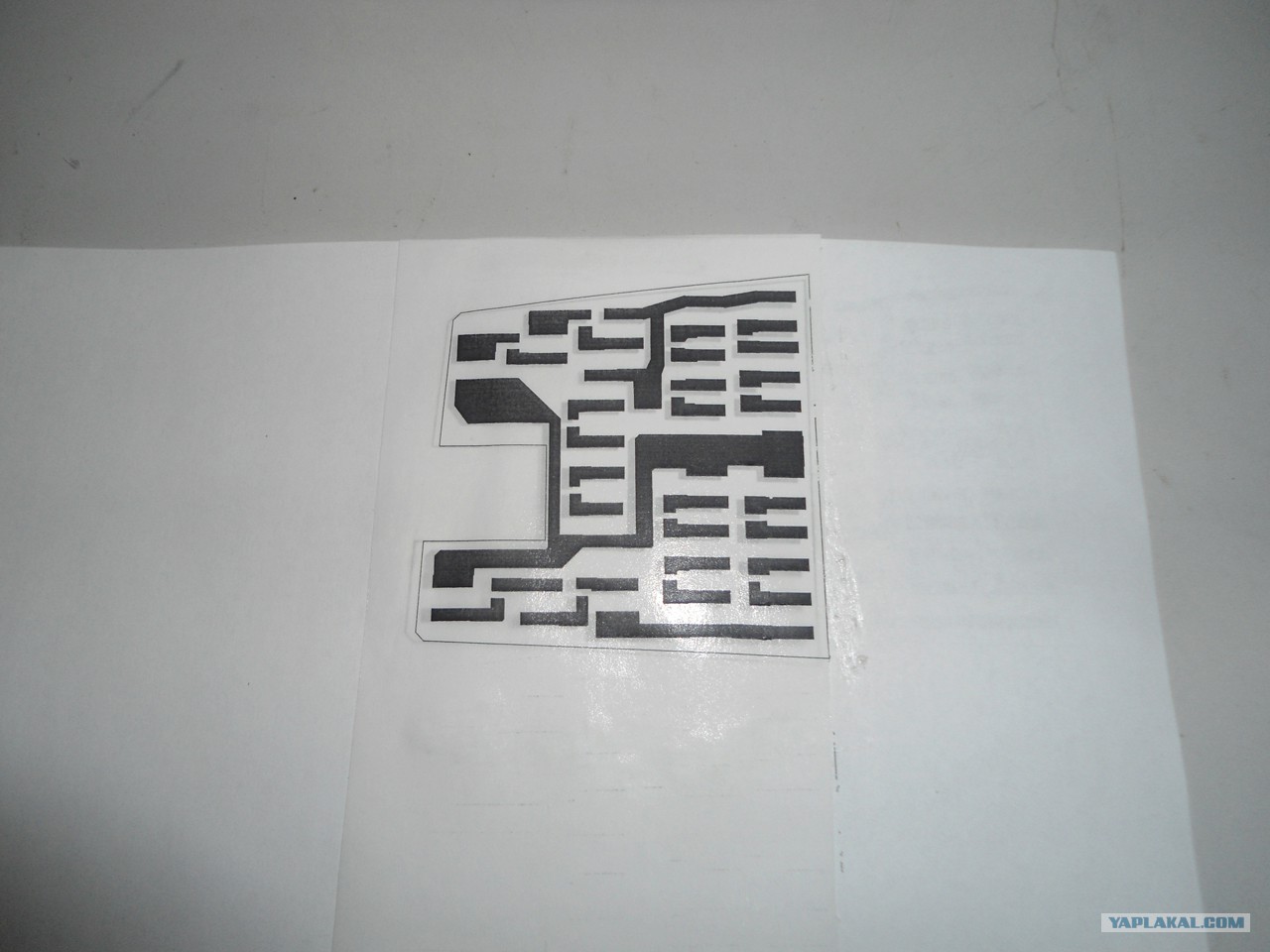

24. Распечатываем плату на обычном листе, потом подложку приклеиваем к этому листу гладкой стороной вверх. Причём там где будет напечатана плата.

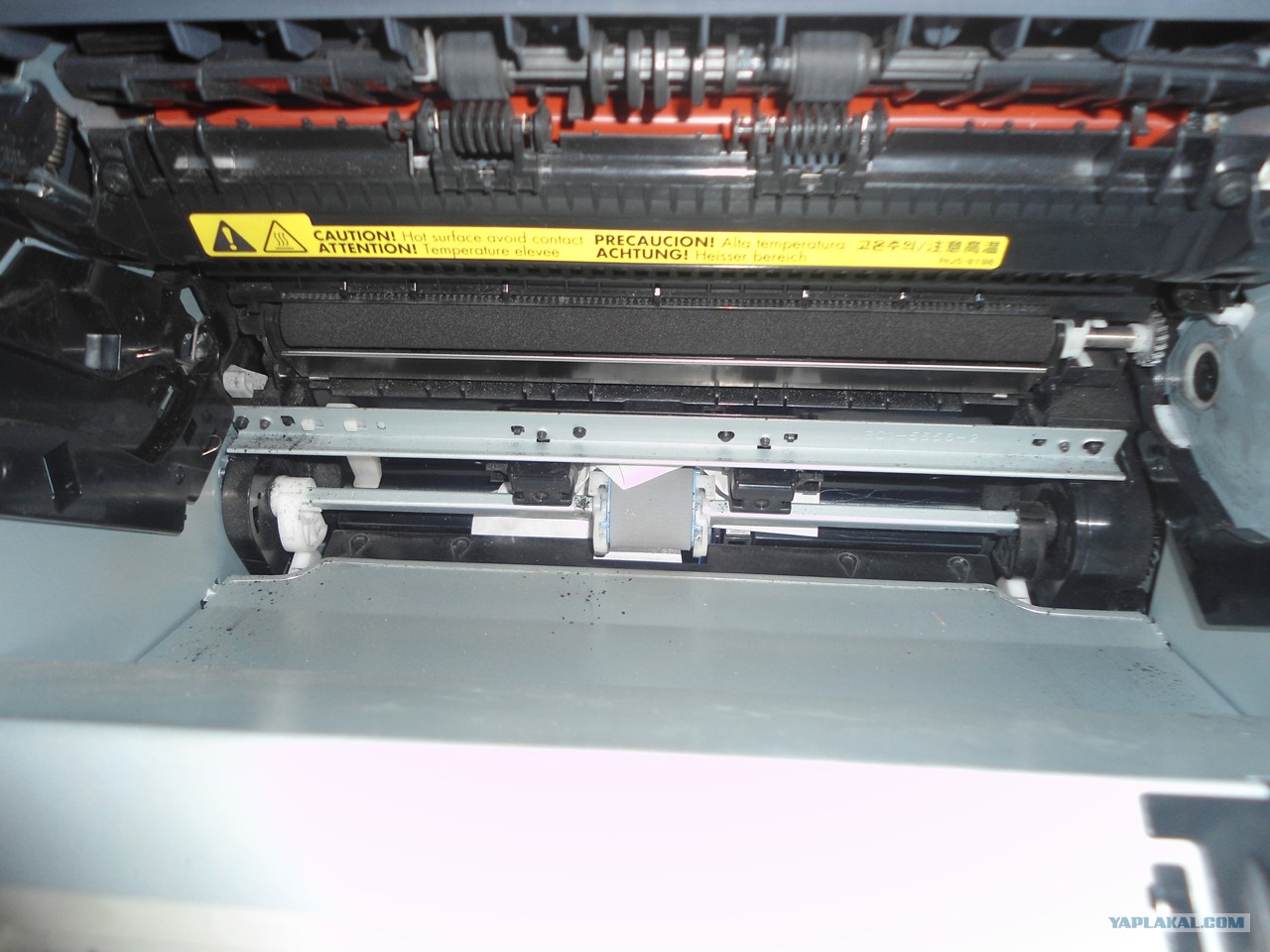

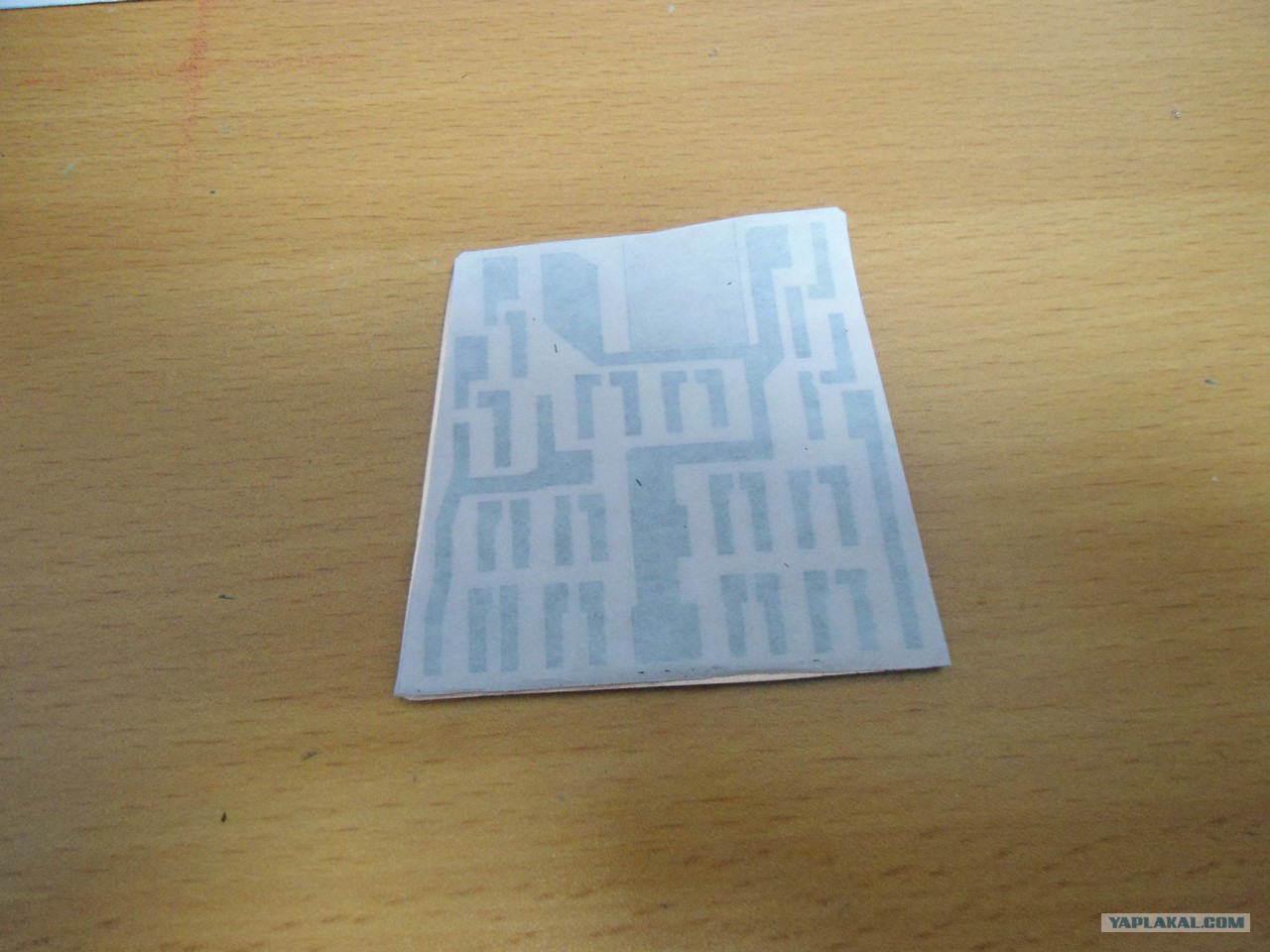

25. Первую подложку я не приклеил, а просто загнул. В итоге она застряла в принтере.
27. Клеил таким клеем.
28. Раскачегариваем утюг.
29. Подготавливаем шаблон для переноса на текстолит. Кстати удобнее сначала перенести изображение, потом вытравить и вырезать плату. Но мне надо было сразу подогнать по размеру.
Потому при переносе пришлось помучатся.
30. Тут запорол перенос. Слишком рано сдернул бумагу. К сожалению удачный перенос неудачно сфоткался А я не проверил.
31. Хлорное железо. Ещё ни разу не вскрывал!
32. Тёмно-зелёное ещё. Но через пару минут наберёт влагу из воздуха и будет ржавого цвета. Воняет тухлыми яйцами, но это нормально
33. В такое количество воды столовую ложку хлорного железа. И процесс пошёл!
34. Ускоряем реакцию с помощью фена.

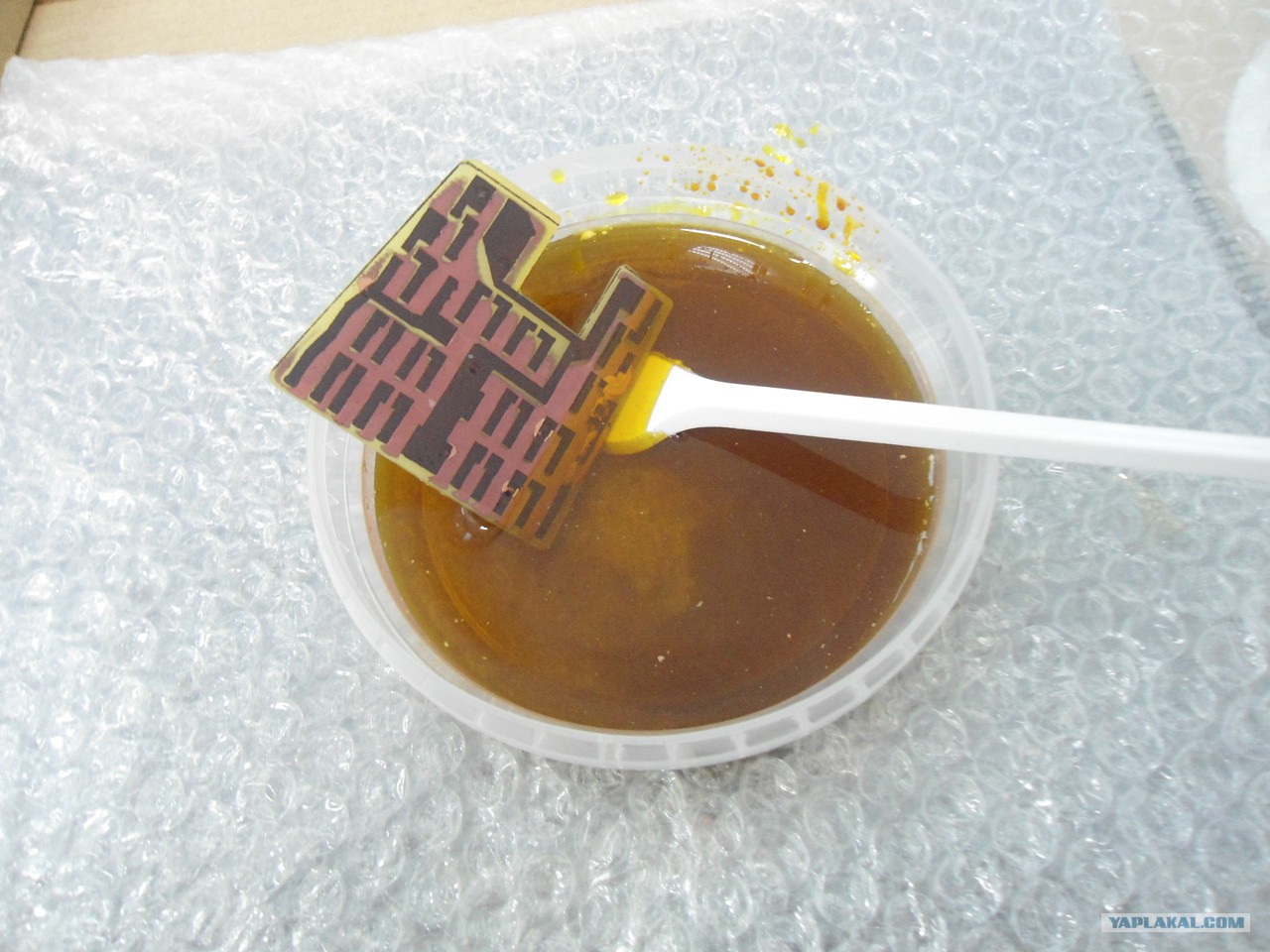

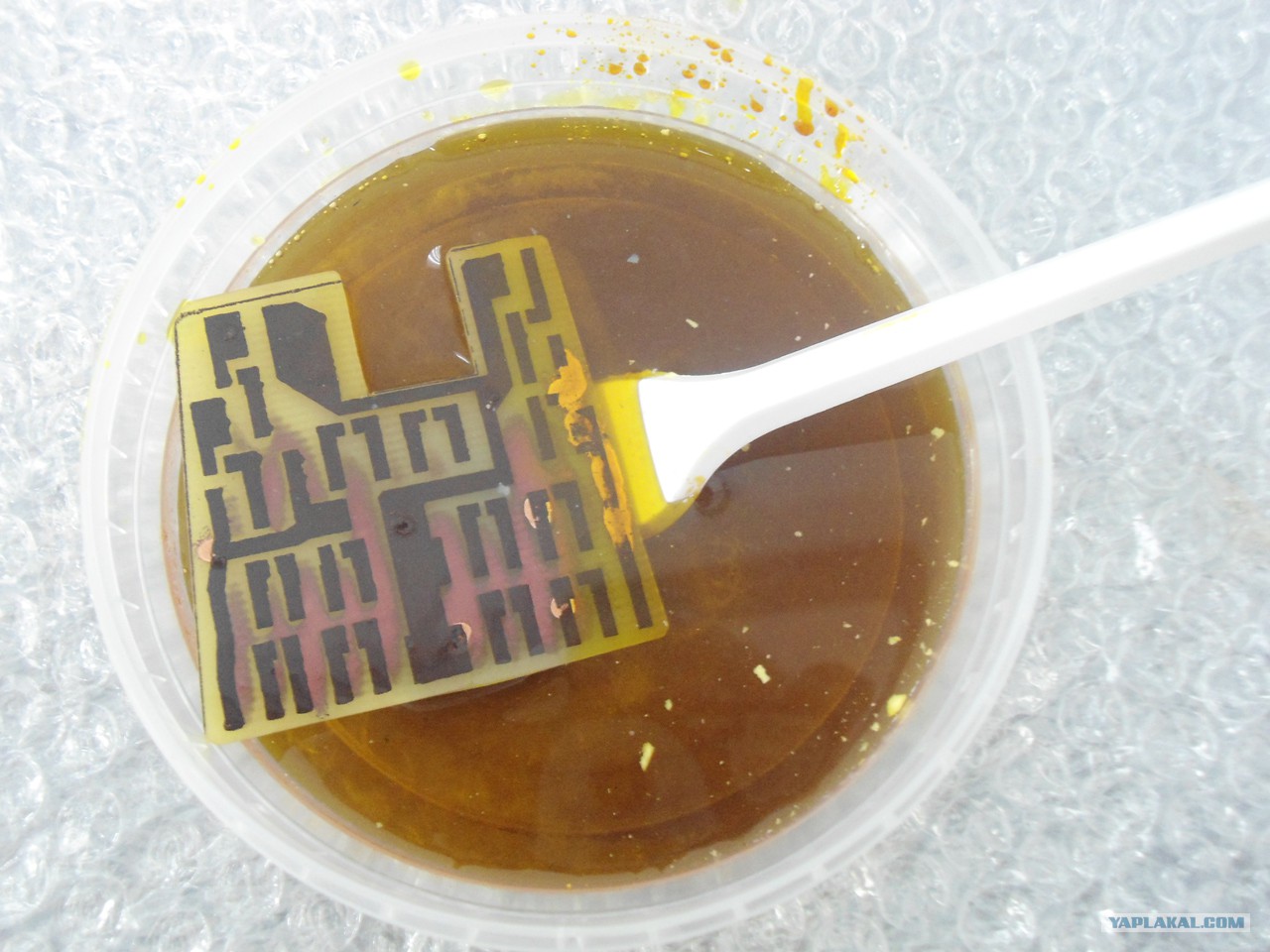

35. Уже кое-что получается!

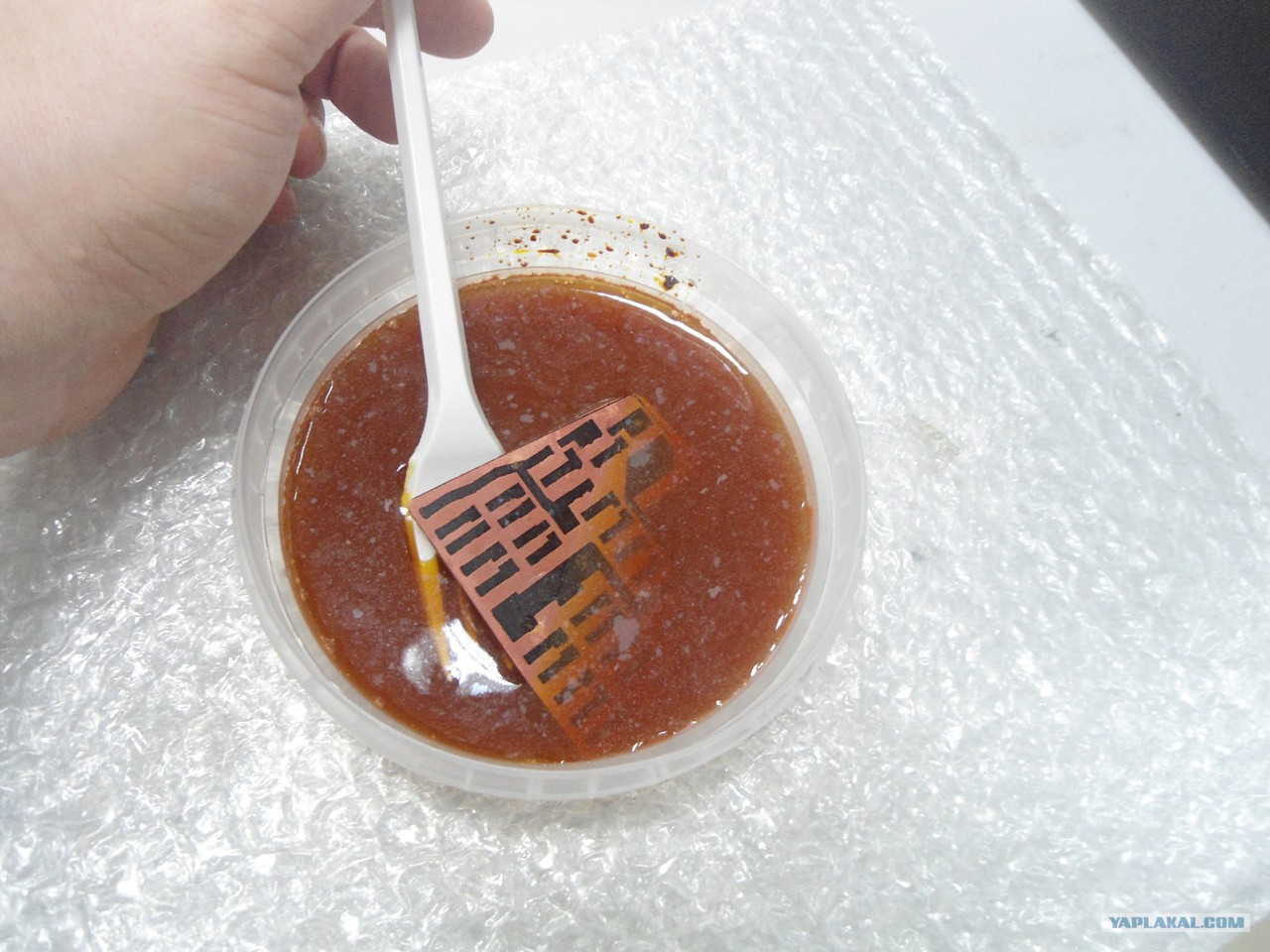

36. Почти готово! Помешивая раствор — ускоряем реакцию!

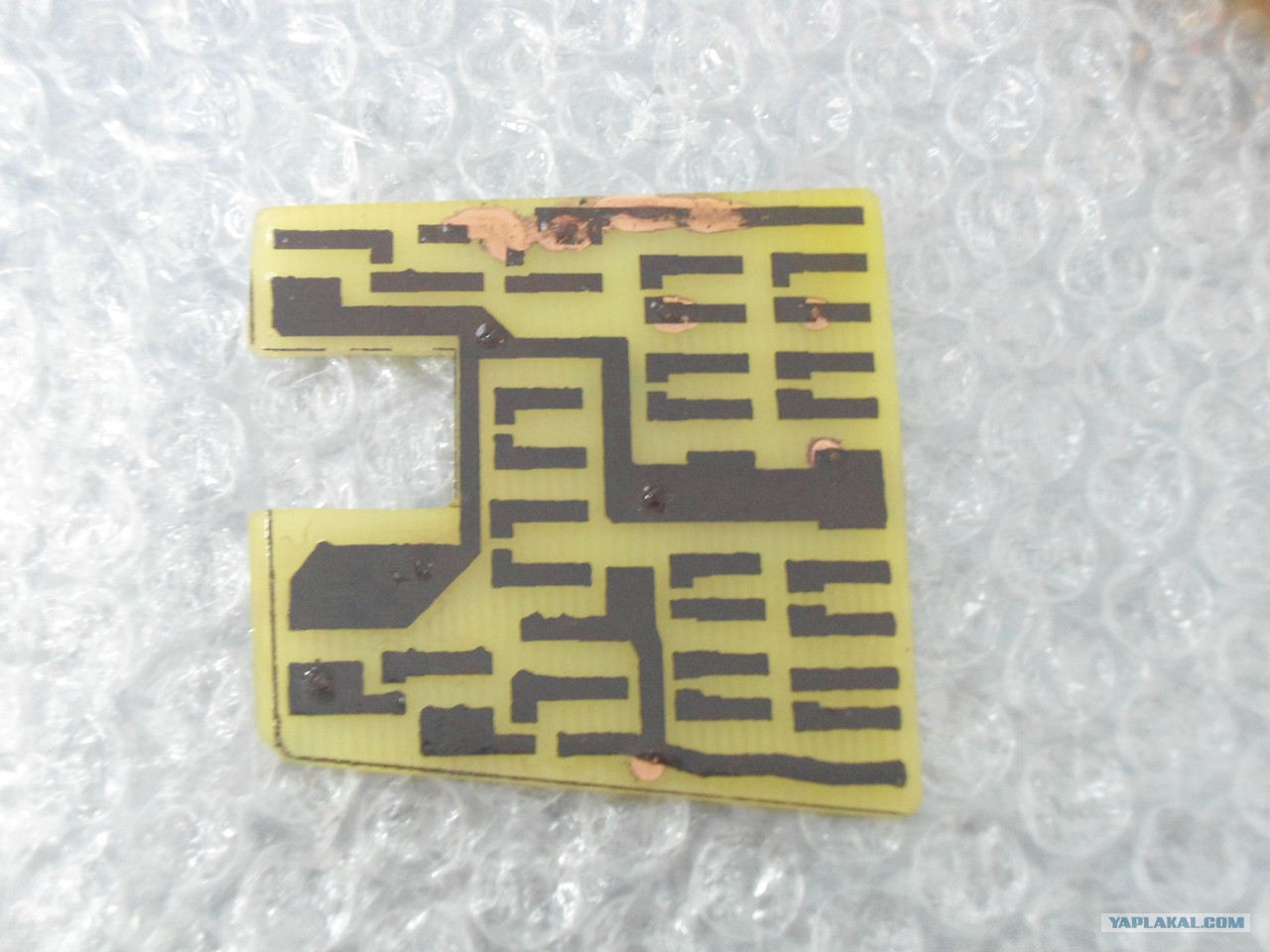

37. Готово! Там где медь видна — там суперклеем ранее промазывал. Там отвалились кучки тонера. Рисовал тем, что было под рукой

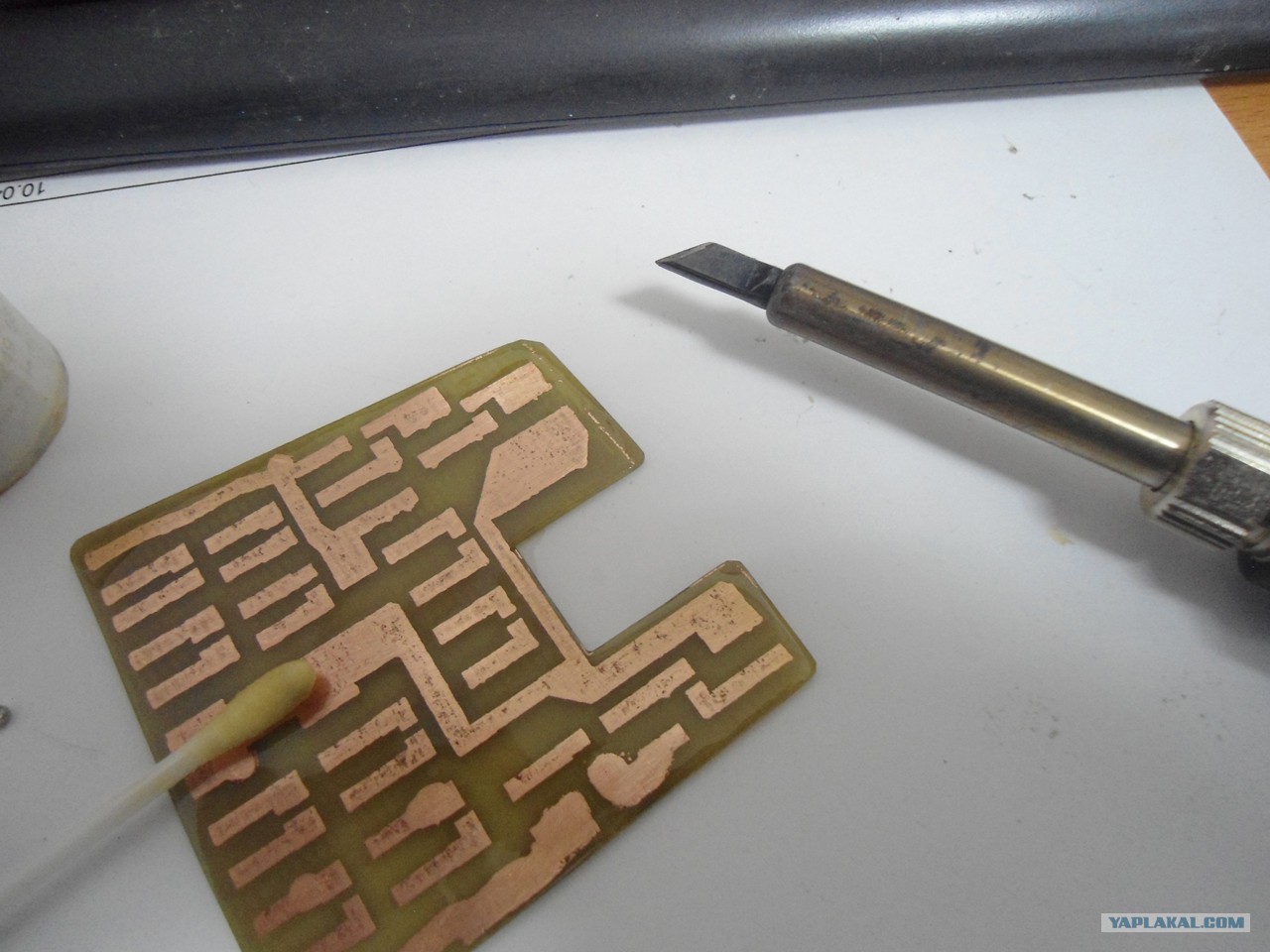

38. Убрал клей и тонер.
39. Берём флюс. Этот написано Спиртово-Канифольный, но почему-то воняет рыбой, а не спиртом
40. Покрыл всю плату флюсом.

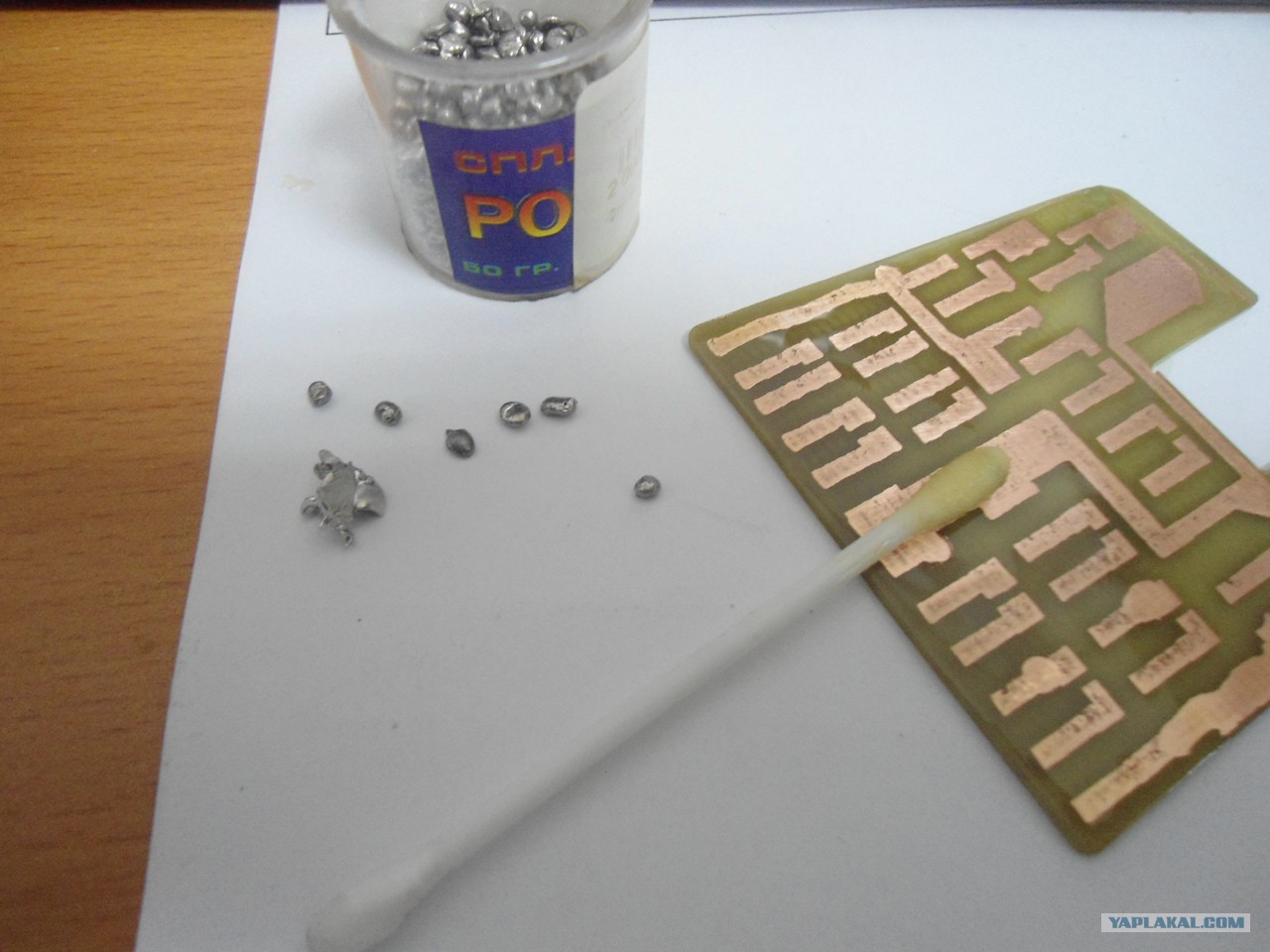

41. Берём сплав Розе.
42. На паяльник поставил широкое жало. А так паяльник может быть любой. У меня просто паяльная станция, но подойдет и обычный.

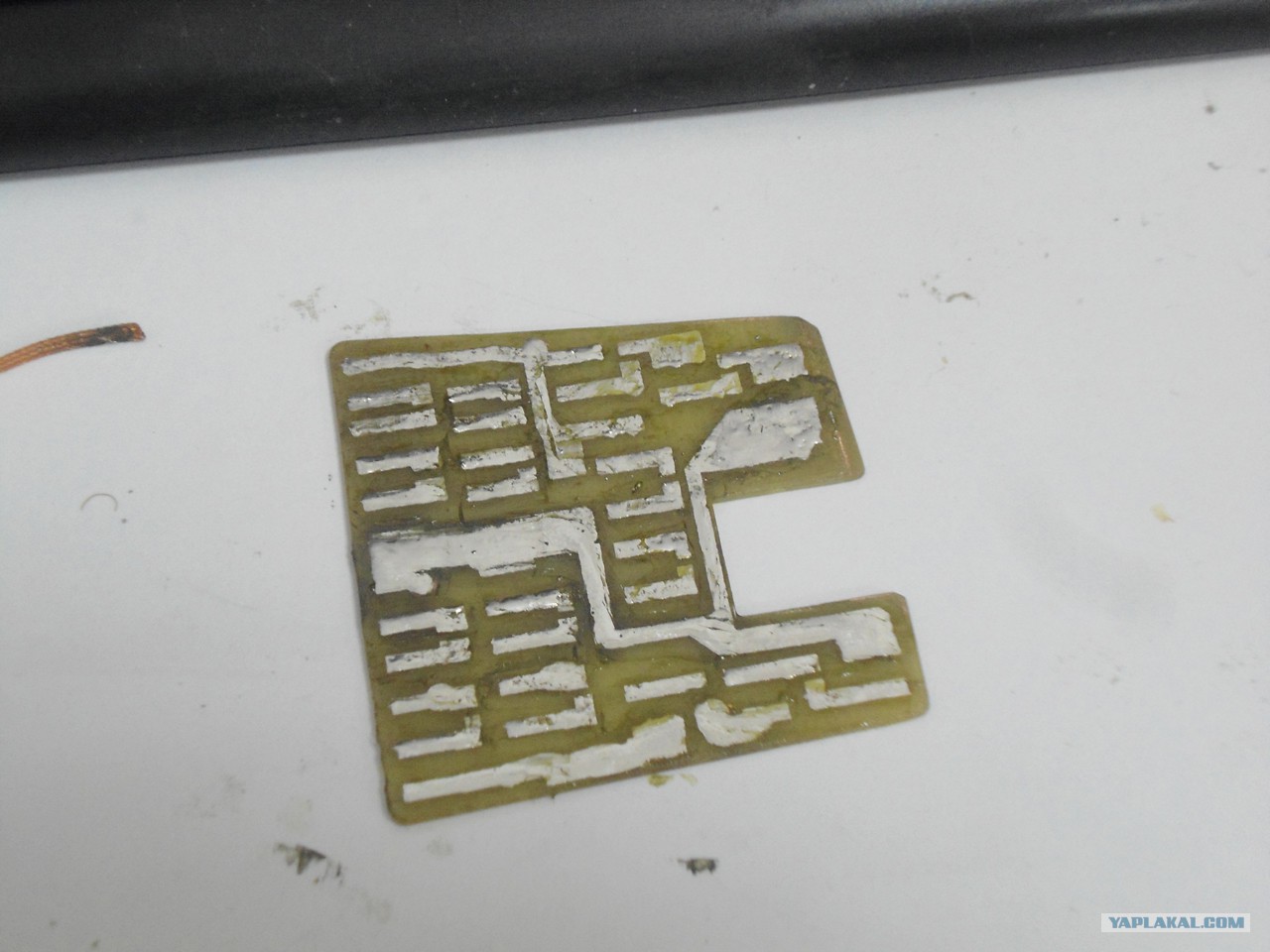

43. Ставим 200 градусов по Цельсию (это в 2 раза больше температуры плавления сплава, но нам ещё и плату надо нагреть!) и лудим. Старайтесь размазать припой тонким слоем, но равномерно!

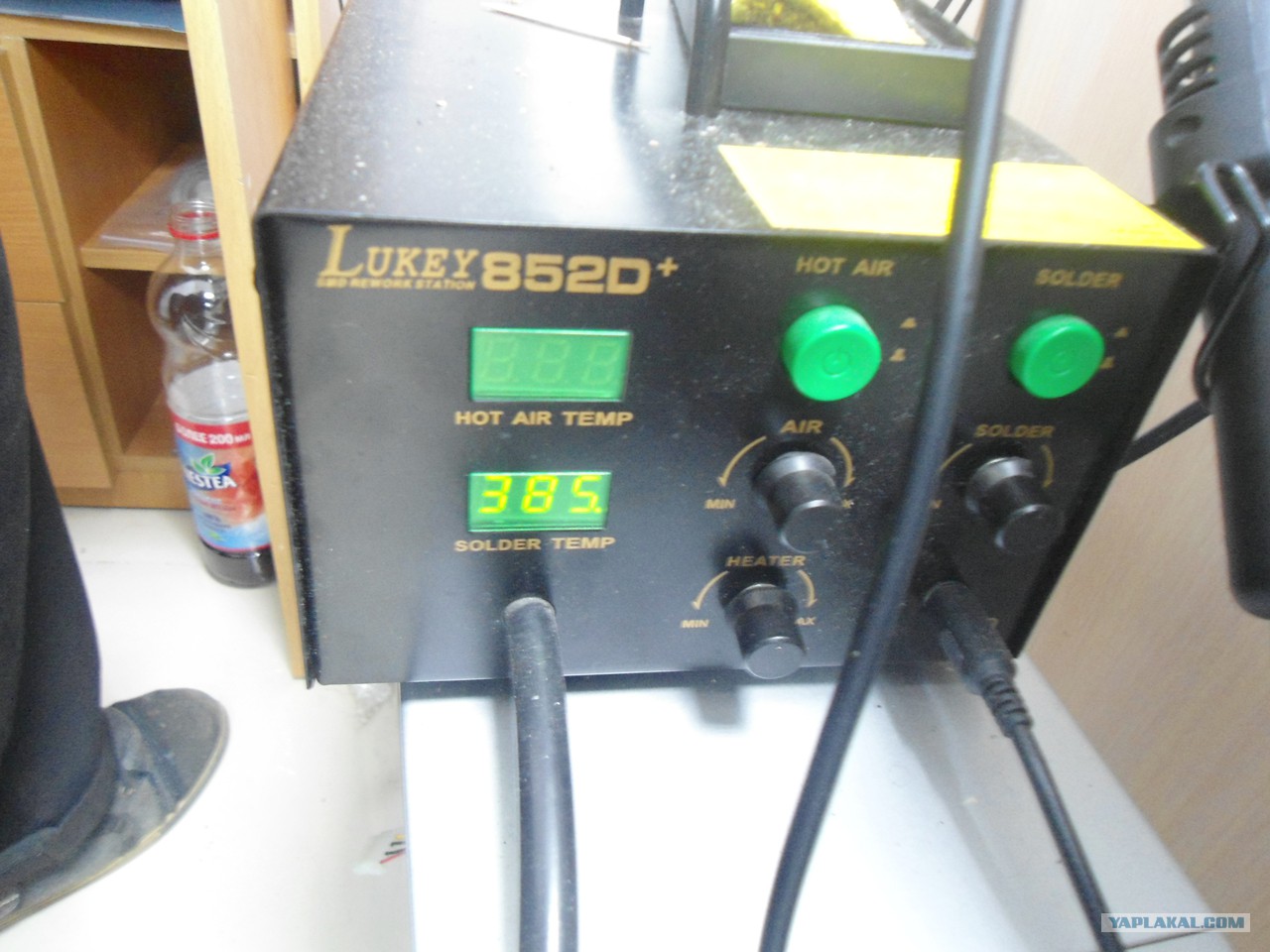

45. Теперь 385 поставил и начинаем паять. Температура немного завышена, но нормально. И припой и плата быстро греются. А перегревать детали давно не получалось
46. Детали рядом, припой тоже, плата на месте. Тут главное анод с катодом не перепутать. У этих светиков катод помечен ключом (уголок скошен). Кстати! Анод — плюс, катод — минус.
Хотите быстро запомнить? Нет ничего проще — в нужных словах одинаковое кол-во букв!

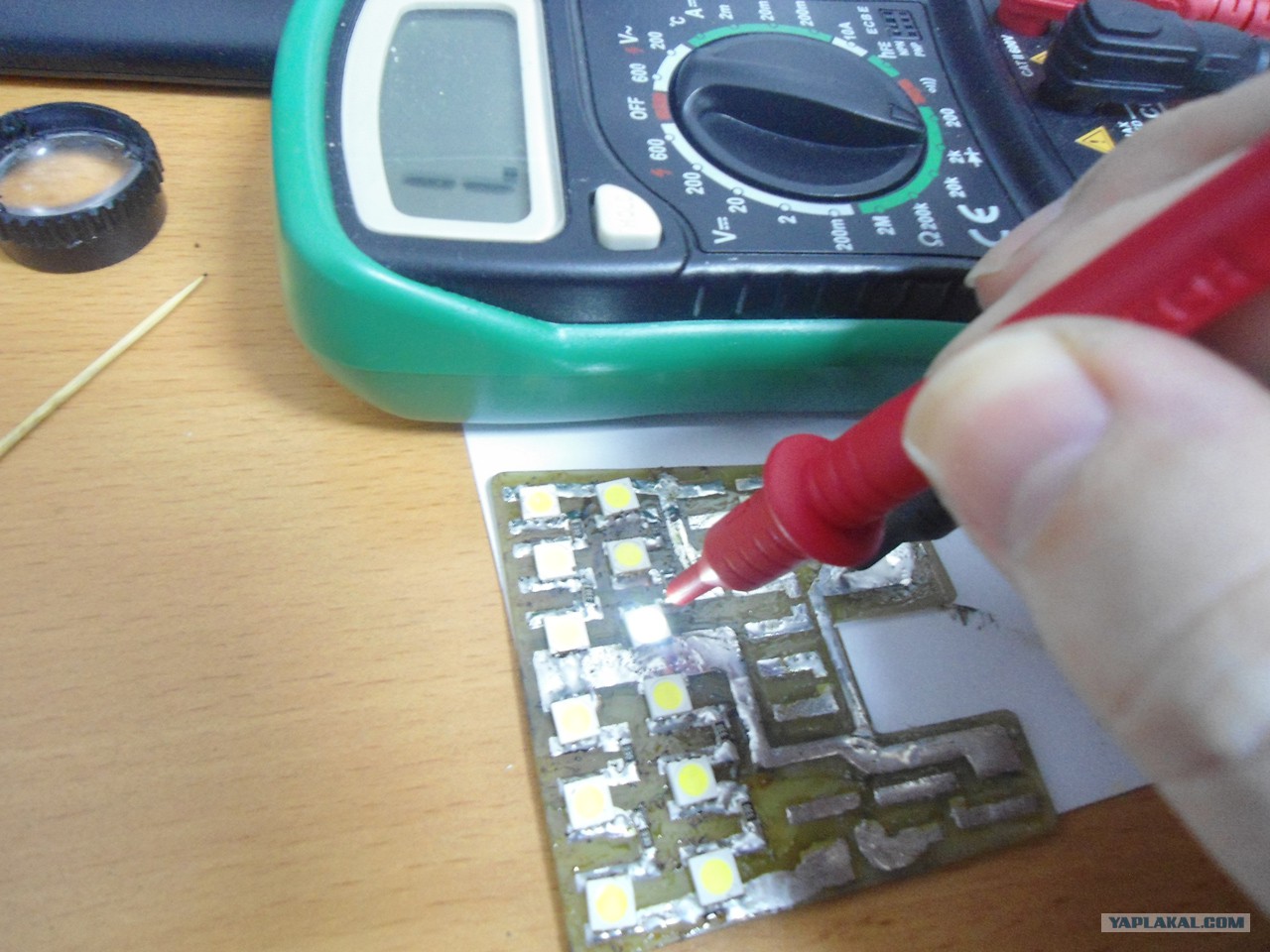

47. Периодически проверяем правильность монтажа. Светик горит — значит исправен и припаян правильно!

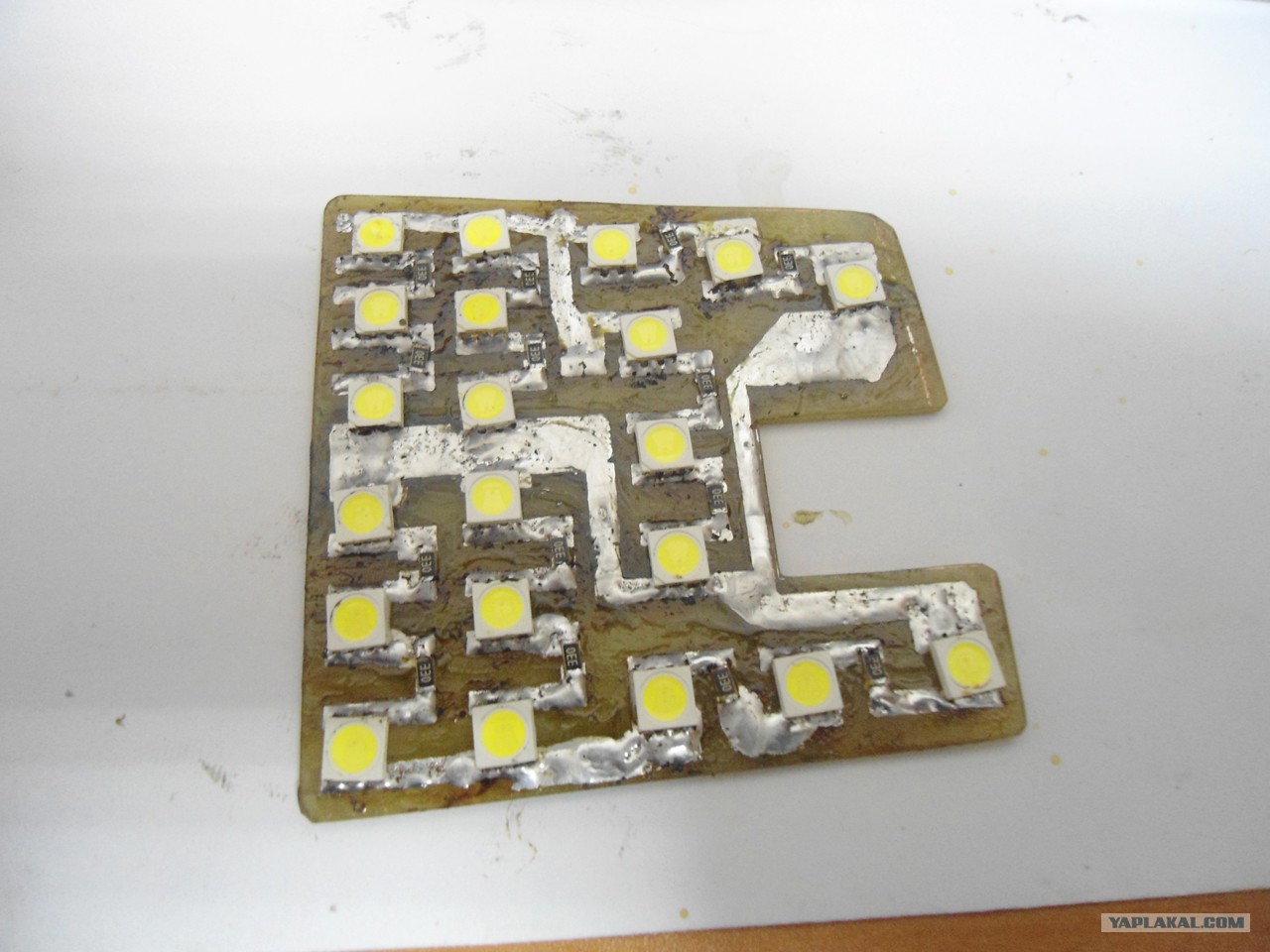

48. Готово! Вторую плату паяем аналогично, но она зеркальная будет.
49. Проверяем как работает. Ярко блин! Но без силикона нет рассеивания. Ну и ладно.
50. А теперь с крышечкой! Тоже ярко! Температура платы держалась на уровне 56 градусов по Цельсию. Нормально.
51. Отойдя от «зайчиков» промываем плату. Да, в банке ОН! Вернее C2H5OH! 96%!
Дети, окажите первую помощь пьющим папам. Для некоторых из них это шок!

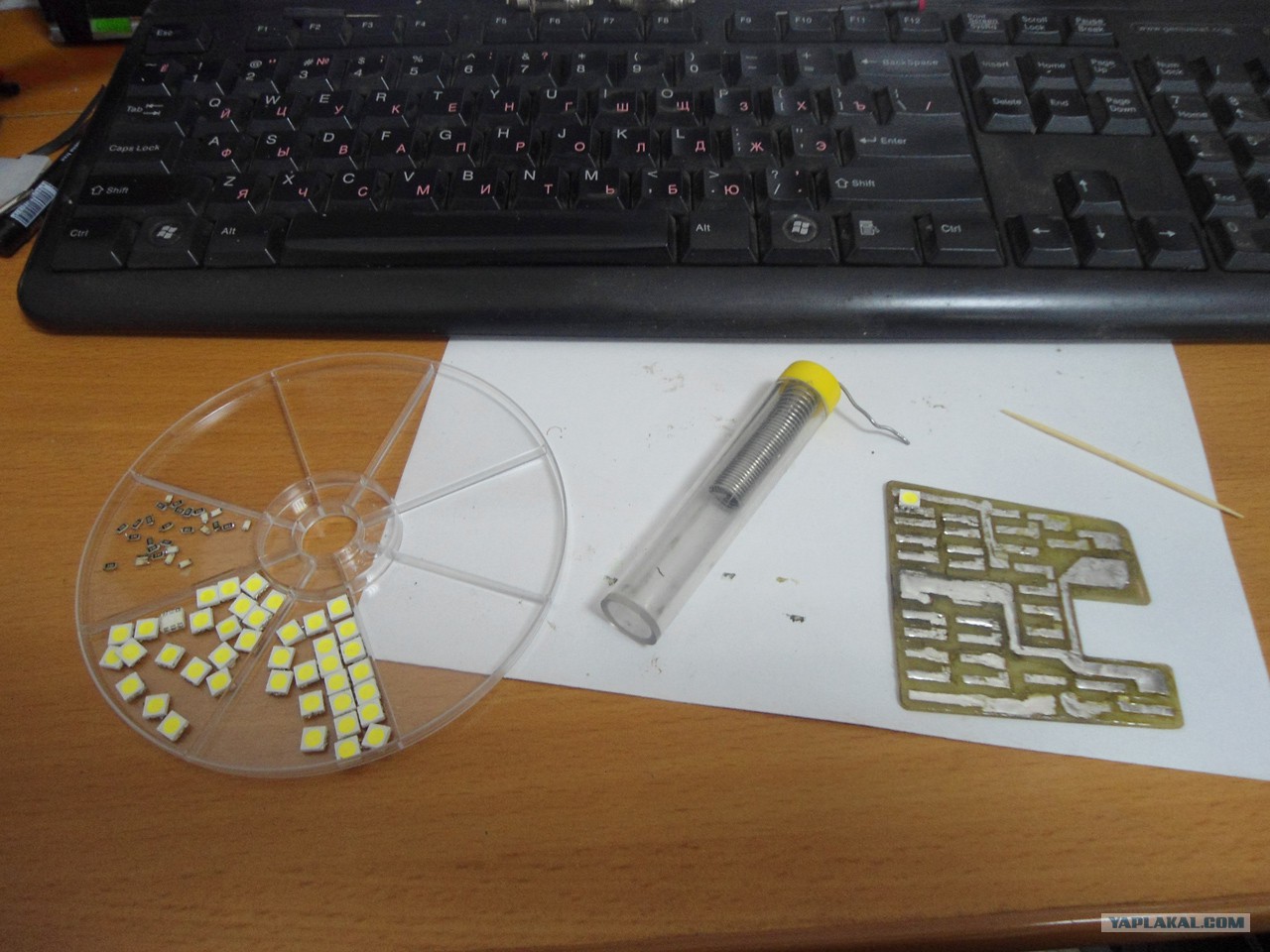

52. Чистенько! Эх! Ещё бы белую маску сверху! Что б как отражатель работало. Но тут самоделка, и так нормально.
53. Сверлим два отверстия для проводов питания.
54. Припаиваем провода. Чёрный Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень., жёлтый — Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень.. Как в ПК (12 Вольт всё таки).
55. Ах да! Перемычку для соединения анодов не забываем! А то часть диодов гореть не будет!
56. Покрываем платы прозрачным пластиком. Для защиты от влаги. Можно силиконовым герметиком прозрачным намазать. Или лаком. Просто у меня такой пластик есть.
57. Включаем платки для проверки и замера потребляемого тока. Обычно показывало 0.25 Ампер. Во время фотки на 0.26 скакнуло. То есть каждая платка потребляет 3 Ватта
(0.25*12=3). Каждая лампа была по 8Ватт. итого 6 Ватт вместо 16-ти. 10 ватт экономии и ярко светит. И цвет белый. Нормально.
За изобретение пять а по предмету неуд ©
Молодец конечно но зачем когда есть уже готовое решение .
Прости если сломал.
58. Приклеиваем Упоры из ластика. На силиконовый герметик.
59. Платки тоже приклеиваем. На всякий случай. Всё таки в машине будет ездить!
60. Собрал на чистовую.
61. Тащим устройство к машине. Что бы узнать где там ми_нус, а где пл_юс. Не было у меня возможности узнать сразу.
Пы. Сы. Гадская автозамена.
62. А вот и бибика! Когда фоткал — не видел, что хозяйка «козу» обеими руками делает Забавно.
63. А вот и место куда надо вставить светильник.
64. Пл_юс, по закону подлости, оказался не там. Ну и ладно. Паяем.
65. «Гульчатай» не захотела открывать личико. Потому только рука. Светильник подключен, работает, но не вставлен на место.
66. Встал на рабочее место, работает. Красота.
67. Когда уже спаял платы наткнулся на вот такую витрину в магазине «Радио». Эпик фейл блин! Но я сделал из того что дали
