Переключатель поворотов ваз 2109 ремонт своими руками

Замена подрулевых переключателей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Под-рулевые переключатели играют очень важную роли в автомобиле. Вот представьте себе, всего лишь два таких маленьких казалось бы пластмассовых переключателя а без них работа: дворников, поворотников и дальнего света была бы уже невозможной. Если вам приходилось ездить хоть раз без переключателя поворота или же без переключателя дворников, расскажите в комментариях какие же были ваши ощущения?

Примечание!
Для замены под-рулевых переключателей вам понадобится отвертка, ну и конечно же новый переключатель!

Краткое содержание:

Когда нужно менять подрулевые переключатели?
Под-рулевой переключатель поворота подлежит замене, при:

• Неисправной работе, проще говоря случалось у вас такое что вы включаете поворотник допустим в левую сторону, а как из поворота выезжаете переключатель обратно не переключается? Это говорит о том что механизм который отвечает за переключение переключателя в нейтральное положение сломался, лечится это всё как раз таки и заменой переключателя на новый.

Переключатель дворников подлежит замене, в том случае:

• Если при перемещении переключателя в любое положение, детали кузова перестали работать. Допустим раньше у вас работали дворники, а сегодня вы садитесь в машину переключаете переключатель в нужное положение а дворники не двигаются. Это говорит о том что переключать сломался, но так же не стоит исключать и других вещей из-за которых детали так же могут сломаться.

Допустим что касаемо дворников, то на них может так же быть деформирована трапеция из-за которой они как раз таки и не работают. (Как заменить трапецию, см. в статье: «Замена трапеции стеклоочистителей»)

Как заменить подрулевые переключатели и проверить их на работоспособность на ВАЗ 2108-ВАЗ 21099?

Замена подрулевых переключателей:

Снятие:
1) В начале операции вам нужно будет скинуть «минусовую» клему с аккумуляторной батареи. (Если вы не умеете скидывать клему, то в таком случае ознакомьте с инструкцией в статье под названием: «Замена аккумулятора» в пункте «1»)

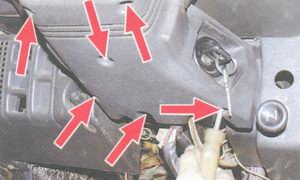

2) Далее с помощью отвертки выверните все винты, которые крепят в нижней части кожух рулевой колонки.

3) После отворачивания винтов аккуратно снимите нижний кожух.

4) И после чего аккуратно не повредив снимите верхний кожух.

Для снятия переключателя поворота:
1) Сперва разъём проводов отсоедините от самого переключателя.

2) И после чего извлеките переключатель из отверстия и замените его на новый.

Для снятия переключателя дворников:
1) В начале выньте переключатель из отверстия в котором он установлен. Вынимайте переключатель совместно с разъёмом проводов.

2) А после чего отсоедините разъём от переключателя и замените переключатель на новый.

Установка:
Установка под-рулевых переключателей, производится в обратном порядке снятию.

Проверка переключателей на работоспособность:

Чтобы их проверить работают они или же нет, то в таком случае воспользуйтесь контрольной лампой на «12 В» и двумя таблицами которые приведены ниже.

Основываясь на вышеприведённых таблицах, ознакомьтесь с тремя картинками в которых указано «положение рычагов» и «номера замкнутых контактов».

1) И вот по всем вышеприведённым картинкам приступите к работе по проверки, для этого сперва подсоедините к проверяемым контактам контрольную лампу на «12 В».

2) Далее переведите рычаг переключателя в положение соответствующее проверяемым контактам и следите за тем чтобы контрольная лампа загорелась.

Примечание!
Если лампа не загорится, то в таком случае переключатель неисправен!

Для наглядности мы вам продемонстрируем пример проверки переключателя поворотников на работоспособность, для этого нам нужно будет к соответствующим контактам (Указаны на фото ниже) подсоединить контрольную лампу и смотреть на неё загорится она или же нет.

Дополнительный видео-ролик:
Хотите узнать как можно быстро и легко поменять переключатель на автомобилях семейства «Самара»? Если Да! То в таком случае просмотрите видео-ролик где замена переключателя подробно расписана.

Источник

проверка и замена подрулевых переключателей на автомобиле ваз 2108, ваз 2109, ваз 21099

проверка и замена подрулевых переключателей на автомобиле ваз 2108, ваз 2109, ваз 21099

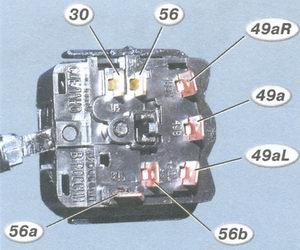

1:516 Номера контактов переключателя указателей поворота и света фар типа 69.3709.

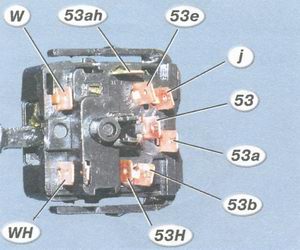

2:1160 Номера контактов переключателя стеклоочистителя и омывателя типа 70.3709.

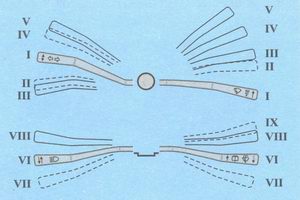

3:1800 Рис. 9.19. Положения рычагов подрулевого переключателя На рис. 9.19 жирными линиями показаны исходные положени

я, тонкими — фиксированные, пунктирными — нефиксированные положения рычагов. 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

4:754 2. Отверните шесть винтов крепления нижнего кожуха рулевой колонки и снимите нижний и верхний кожухи.

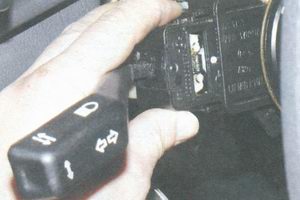

5:1448 3. Сжав два пластмассовых фиксатора, выньте переключатель стеклоочистителя и омывателя из основания подрулевых переключателей.

4. Отсоедините от переключателя разъем с проводами.

7:599 5. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей и отсоедините от переключателя разъем с проводами.

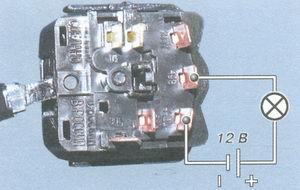

8:1440 6. Для проверки подрулевых переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в приведенных табл. 9.2 и 9.3 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, ла�

�па должна загореться. В противном случае переключатель неисправен. Устанавливаются подрулевые переключатели на автомобиль ваз 2108, ваз 2109, ваз 21099 в обратном порядке.

Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар Таблица 9.2 Положение рычага Номера замкнутых контактов Включаемые приборы I
II
III
IV
V
VI
VII
VIII —
49а-49aL
49а-49aL
49а-49aR
49а-49aR
56-56b
30-56а
56-56а Все выключено
Указатель левого поворота*
Указатель левого поворота
Указатель правого поворота*
Указатель правого поворота
Ближний свет фар
Сигнализация дальним светом*
Дальний свет фар

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя Таблица 9.3 Положение рычага Номера замкнутых контактов Включаемые приборы I
II
III
IV
V
VI —
53е-53,53а-j
53е-53, 53а-j
53а-53
53a-53b
53ah-W Все выключено
Прерывистая работа стеклоочистителя*
Прерывистая работа стеклоочистителя
Первая скорость стеклоочистителя
Вторая скорость стеклоочистителя
Омыватель и стеклоочиститель* *Нефиксированное положение рычага подрулевого переключателя.

замена плафона направленного света на автомобиле ваз 2108, ваз 2109, ваз 21099

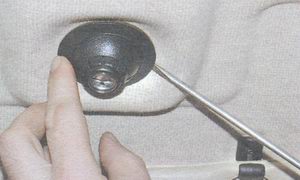

1. Аккуратно подденьте отверткой корпус плафона.

Источник

Подрулевые переключатели Ваз 2109

Ваз 2108 2109 21099 имеет подрулевые переключатели: справа — дворники и омыватель, слева — повороты и дальний свет фар. Подрулевые переключатели подсоединены к проводке автомобиля и при определенных положениях замыкают различные контакты в разъеме.
Часто бывает, что подрулевые переключатели выходят из строя. Например, когда в машине поиграли дети, которые очень любят все щелкать.
Замена переключателей поворотов:
1) Откручиваем пластмассовую защиту рулевого механизма.

Откручиваем кожух рулевого колеса

2) Вынимаем переключатель поворотов с разъемом по салазкам из места установки.

Вынимаем переключатель из салазок

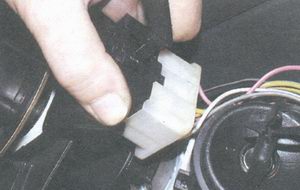

3) Отсоединяем электрический разъем и меняем переключатель поворотов.

Отсоединяем электрический разъем

Замена подрулевого переключателя дворников аналогична, просто он находится справа от рулевого колеса.
Зачастую причиной того, что у девятки не работают повороты бывает сам переключатель поворотов.

Контакты переключателя

Проверка переключателя поворотов осуществляется с помощью мультиметра. Мультиметр ставится на прозвонку и вызванивается какие контакты замыкаются при различных положениях переключателя.
Контакты 49а-49aL замыкаются между собой если указатель левого поворота включен.
Контакты 49а-49aR замыкаются между собой если указатель правого поворота включен.
Контакты 56-56b замкнуты, если выбран ближний свет фар.
Контакты 30-56а замкнуты при сигнализации дальним светом фар(не фиксированное положение).
Контакты 56-56а замкнуты, если выбран дальний свет фар.
Проверка переключателя стеклоочистителей и омывателя аналогична проверке переключателя поворотов, схема замыканий у него следующая:
Контакты 53е-53,53а-j замыкаются между собой если выбрана прерывистая работа стеклоочистителя (не зафиксированное положение).
Контакты 53е-53, 53а-j замкнуты, если прерывистая работа стеклоочистителя зафиксирована.
Контакты 53а-53 замкнуты, если выбрана первая скорость работы стеклоочистителя.
Контакты 53a-53b замкнуты, если выбрана вторая скорость работы стеклоочистителя.
Контакты 53ah-W замкнуты, если выбран омыватель и стеклоочиститель (не зафиксированное положение).
Названия контактов нанесены со стороны электрического штекера на самом подрулевом переключателе.

Переключатель заменен

Источник

Замена переключателя поворота на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Переключатели поворота – большинство из них сделаны в основном из пластика и поэтому данные переключатели очень часто ломаются, в большинстве случаев как бывает, остановился где ни будь к примеру нужно развернуться и начинаешь сразу резко крутить руль чтобы не мешать движению и тут бац и задеваешь по нему, этому самому переключателю и от даже средней силы он ломается, а как же его заменить, знают немногие люди, а на самом деле всё очень просто, поэтому чтобы вы могли в будущем беспрепятственно заменять данные детали, то в таком случае ознакомьтесь с нашей статьей которая направлена на замену переключателя поворота, а так же на замену другого бокового переключателя (Переключателя дворников лобового и заднего стекла автомобиля)

Примечание!
Для замены переключателя вам нужно будет запастись: Во-первых отвёрткой, а так же гаечным ключом для того чтобы ослабить гайку крепления минусового провода аккумуляторной батареи, потому что замена переключателя производится только лишь на обесточенном автомобиле!

Краткое содержание:

Когда нужно менять переключатели?
Он подлежит замене в разных случаях, кто то его меняет когда он ломается, кто то из-за других причин, но чтобы вы хоть маленько понимали какие он функции выполняет в автомобиле, мы вам кратко нашем:
Переключатель во-первых включает и выключает поворотники, а так же регулирует скорость работы дворников стекол автомобиля (Это второй переключатель), но если он выйдет из строя и у него выйдут из строя выводы к которым подсоединяются провода, то ничего работать вообще не будет, то есть у вас сгорели выводы переключателя поворота или же сними ещё что то случилось, то при нажатии на переключатель при повороте он не будет работать вообще, ни в лево не в право!

А так же при выходе из поворота, неисправный переключатель может не выключаться сам а его придётся вам отключать автоматически, что очень неудобно да и в основном об этом забывают многие и при этом едут с поворотником до самого дома, тем самым создавая аварийную ситуацию на дороге.

Как заменить под рулевой переключатель на ВАЗ 2113-ВАЗ 2115?

Примечание!
Оба переключателя заменяются абсолютно идентично, поэтому мы не стали расписывать инструкцию по замене обоих переключателей, а написали инструкцию лишь по замене одно самого часто ломающегося, переключателя поворота!

Снятие:
1) В самом начале операции, снимите верхний и нижний кожух с рулевой колонки. (О том как снять верхний и нижний кожух, читайте в статье под названием: «Замена кожуха рулевой колонки на ВАЗ»)

2) Затем когда кожух будет снят, разыщите на вверху и внизу два пластмассовых фиксатора благодаря которым данный переключатель и держится так сказать в сомом седле (Более подробно о том где находятся данные фиксаторы, см. в низу в рубрике: «Для новичков!» они там указаны стрелками на фото), а когда вы данные фиксаторы разыщите, аккуратно возьмите за ниж рукой и утопите в сторону к самому основания переключателя и тем самым просто потяните аккуратно за него и он выйдет.

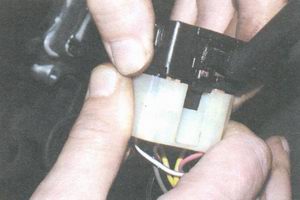

3) Когда данный переключатель выйдет из седла, с обратной стороны к нему (Вы сразу увидите), будет подсоединена большая колодка с проводами, так вот эту колодку от переключателя тоже аккуратно отсоедините потянув для этого за неё, тем самым она и выйдет.

Примечание!
Данную колодку можно так же отсоединить прямо в тот момент когда переключатель ещё не будет вынут из седла (Данный пример показан на фото и на видео-ролике который расположен чуть ниже), но это только не очень удобно, да и если колодка зацепится за что ни будь, или если вы раньше времени опустите её вниз то сможете погнуть выводы у старого переключателя, ну всё же смотрите сами, потому что не всем людям нужна эта статья именно для замены, найдутся и те которым просто нужно будет снять переключать для доступа к узлам рулевого управления!

Установка:
Новый переключатель устанавливается на своё место в обратном порядке снятию.

Для новичков!
Вопрос: Где располагаются пластмассовые фиксаторы, под рулевого переключателя?
Ответ:

Дополнительный видео-ролик:
Более подробно об том как поменять переключатель поворота, вы сможете увидеть в видео-ролике который расположен чуть ниже:

Источник
