Передвижной упор для циркулярки своими руками

Изготовление параллельного упора и других полезных приспособлений для циркулярки

Ручная дисковая электропила, которую по-простому называют циркуляркой, – удобный инструмент по резке и раскрою пиломатериалов.

В комплекте с ней обычно поставляются приспособления, помогающие мастеру в работе.

Но такие же приспособления можно сделать или улучшить собственноручно. Да и опыт работы рано или поздно приведет к появлению полностью самодельных приспособ (так их называют), которые при всей незамысловатости способны изрядно облегчить распиловку и сэкономить время.

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Источник

Циркулярка своими руками: чертежи, видео, описание

Введение

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

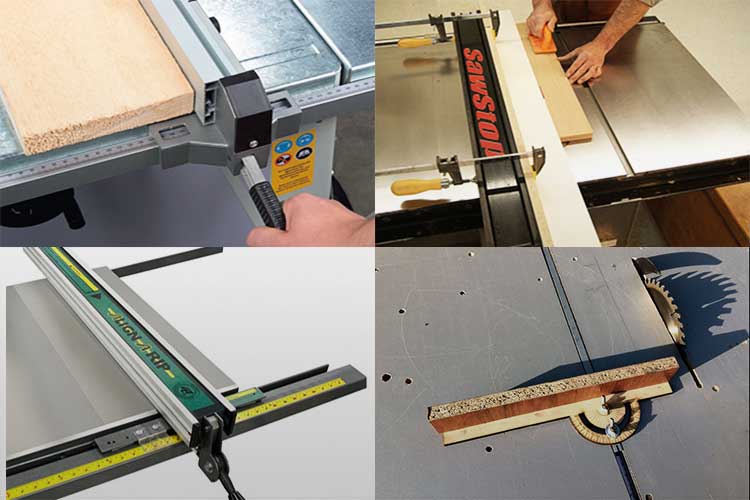

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Каретка для циркулярки и монтаж переднего и заднего упоров:

• Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
• Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
• Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
• Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
• Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
• После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

• Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
• В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
• Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
• Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.

• Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
• Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
2. Шуруповерт.
3. Шлифовальный станок.
4. Болгарка (Угло-шлифовальная машинка).
5. Электролобзик.
6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

1. ЛДСП.
2. Фанера.
3. Массив сосны.
4. Стальная трубка с внутренним диаметром 6-10 мм.
5. Стальной стержень с наружным диаметром 6-10 мм.
6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
7. Саморезы.
8. Столярный клей.

Изготовленная каретка для циркулярки по частям.

• Размер основания салазок (A), соответствует размерам циркулярного стола в мастерской, рисунок 1.
• Для заднего (С) и переднего упоров (B) использована древесина с прямыми волокнами, умеренно плотная, такая как вишня, клен. Убедитесь, что упоры имеют абсолютно перпендикулярные края. Длины упоров по размерам соответствуют ширине основания(А).
• Как показано на рисунке 1, передний и задний упоры (B) и (C), в месте прохода пильного диска имеют значительное увеличение упора. Ленточной пилой или лобзиком округлите бока упоров для уменьшения веса и удобства.
• Для изготовления направляющей планки (D) используйте древесину плотных лиственных пород, размер планки (бегунка) соответствует размеру паза в циркулярном столе.
• Исходя из размеров пильного диска, сделайте защитный кожух (E), а затем ближний верхний угол округлите. (Предупреждение: защитный кожух не является ручкой. Не используйте его в работе при движении салазок!)

СБОРКА ОСНОВАНИЯ, УПОРОВ И НАПРАВЛЯЮЩЕЙ.

• Закрепите жестко задний упор (С) к основанию (A). Просверлите и разверните в нижней части основания отверстия под шурупы с плоской головкой, для регулировки упора в дальнейшем.
• Вставьте в паз циркулярного стола направляющую планку (бегунок)(D) смазанную небольшим слоем клея. Положите основание (A) перпендикулярно пильному диску на циркулярный стол и на направляющую планку (бегунок) и оставьте это до полного высыхания клея.
• Затем возьмите несколько шурупов и зафиксируйте направляющую планку вначале с внешней, а затем с внутренней стороны салазок, как показано на Фото B.
• Переверните основание и проверьте его посадку в пазах на циркулярном столе, при необходимости используйте скребок или наждачную бумагу и удалите излишки древесины на бегунке. (Примечание: Определить плотные места можно с помощью графитного карандаша. Натрите внутренние кромки прорезей на циркулярном столе карандашом, а затем вставив салазки в направляющую переместите их в прямом и обратном направлении. След от графита на бегунке укажет места, которые нуждаются в обрезке.)

Из фанеры

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Изготовление верстака

1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
7. Фиксируем пилу снизу.
8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

• Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
• Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
• Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
• Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики. 3–4 тыс. оборотов в минуту будет достаточно.

Циркулярка и параллельный упор пошаговое изготовление:

Шаг 1: Изготовление упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, а затем соберите их вместе сделав U-образный профиль. По внутренним размерам профиля изготовьте пять заготовок-вставок для жесткости и вставьте во внутрь профиля, они создадут квадратное сечение, необходимое упору. Плюс этого упора и в возможности использования его с двух сторон пильного диска ( фото слева).

Шаг 2: Изготовление направляющего канала для упора.

Шаг 3: Сборка упора — часть 1

Итак, циркулярка и параллельный упор теперь у нас имеют направляющий канал. Объединяем все вместе, с помощью небольшого куска МДФ в форме перевернутой буквы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, напрямую зависит от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 2

Шаг 5: Механизм фиксации упора.

В фиксации упора использованы слоты для оригинального упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в нижней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

На приз самого красивого проекта упор не тянет, но сделан он из отходов дерева и ламината, вход пошли и не использованные от заводских устройств болты, гайки. Теперь изменение размеров пропилов происходит быстро и намного легче, по сравнению с исходной системой упора. Получившиеся ниши в упоре «карманы» использую для хранения карандашей, рулетки, линейки и других нужных инструментов, как говорится, они «всегда под рукой».

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Упорная линейка – простой и понятный элемент

Прежде чем приступить к описанию процесса, напоминаем, что работа с дисковой пилой сопряжена с определенным риском, поэтому самостоятельное изготовление сопутствующих приспособлений для циркулярки требует строгого соблюдения правил безопасности. Теперь вернемся к упору для резки, который часто применяется при обработке материала электрическим лобзиком и может пригодиться при работе с циркулярной пилой, хотя и с некоторой оговоркой. Все дело в том, что собранный упор для дисковой пилы своими руками эффективен именно в случае с лобзиком, а вот с распилом могут возникнуть определенные неудобства из-за того, что в данном случае шина притиснута к заготовке струбциной.

Если вы знакомы с подобным инструментом, то сможете легко себе представить, как его скоба выступает с нижней и верхней стороны столешницы станка. В итоге у нас получится ограничитель по длине реза, однако двигатель пилы будет неизбежно упираться в струбцину, и распил сможет быть выполнен исключительно в два этапа. Исходя из таких реалий, становится понятно, что качество кромки будет сомнительным, к тому же высока вероятность образования характерной нежелательной ступеньки. Это и не удивительно, ведь для обеспечения идеального распила необходимо непрерывное движение режущего диска от начала до конца пиломатериала. В отличие от кустарных изделий, в заводских моделях крепежная деталь вынесена за пределы линейки для дисковой пилы . поэтому не мешает комфортной работе.

Источник
