Силовой бампер на УАЗ 469

Автомобиль УАЗ 469 отличается высокой проходимостью по бездорожью. Некоторые автовладельцы используют модель для охоты, рыбалки, соревнований и т.д. Использование автомобиля для перемещения по пересеченной местности требует внесения изменений в конструкцию. Для улучшения показателей автомобилисты устанавливают лебедку, что приводит к необходимости замены стандартного бампера на усиленный аналог.

Для чего нужен силовой бампер

Автомобиль, перемещаясь по пересеченной местности, может быть подвергнут различного рода повреждениям. Стандартный бампер не рассчитан на высокую нагрузку и быстро деформируется. Для защиты кузова применяется силовой бампер. При установке лебедки необходим монтаж силового бампера. Стандартное изделие не имеет посадочного места для лебедки.

Существует большой выбор моделей силовых бамперов. Можно приобрести изделие, предназначенное как для УАЗ 469, так и для автомобилей других марок. Некоторые автомобилисты изготавливают силовой бампер самостоятельно. Бампер, изготовленный своими руками, имеет ряд преимуществ:

• Функциональность. В процессе разработки чертежа владелец учитывает возможность установки дополнительного навесного оборудования. Благодаря этому, удается заранее отметить места крепления лебедки, противотуманных фар, фонарей световой сигнализации и т.п.
• Качество. Автомобилист самостоятельно подбирает материал для изготовления и контролирует сборку на всех этапах.
• Экономия денежных средств. Готовые изделия имеют высокую стоимость. При самостоятельном изготовлении потребуется трата денежных средств только на материалы и расходники.
• Уникальность. Самостоятельное изготовление чертежей дает возможность создать силовой бампер, дизайн которого не повторяется на других автомобилях.

Передний силовой бампер УАЗ 469 своими руками

Самостоятельное изготовление силового бампера предусматривает наличие подробного чертежа. Его можно изготовить самостоятельно или найти готовый вариант. Некоторые автомобилисты для создания чертежа используют специализированные компьютерные программы. При изготовлении чертежа необходимо учитывать:

• Ширину изделия. Перед созданием чертежа замеряют кузов автомобиля.
• Места крепления силового бампера к автомобилю. Изделие крепится к раме УАЗ 469 болтами. Для этого на чертеже необходимо отметить расположение отверстий.
• Наличие дополнительного навесного оборудования. На чертеже отмечают расположение противотуманных фар, буксировочных крюков, лебедки и т.п.

Для изготовления силового бампера потребуется применение сварки. Можно использовать аппараты любого типа, предназначенные для соединения заготовок из определенного металла. При отсутствии опыта в сваривании металлических деталей лучше обратиться в специализированную мастерскую. Специалисты изготовят силовой бампер по заранее подготовленному чертежу.

Перед началом работ по созданному чертежу вырезают детали из плотного картона. После этого склеивают макет и примеряют его на автомобиль. Такая процедура позволяет выявить недочеты и устранить их в кратчайший срок, и предотвращает порчу материала при наличии ошибок в чертеже. Автовладелец может оценить внешний вид автомобиля с силовым бампером и при необходимости внести изменения в конструкцию изделия.

После подготовки приступают к изготовлению силового бампера. Для этого подготавливают необходимые материалы. Силовой бампер можно изготовить из металлического швеллера, профильной трубы, или уголка. Количество материала подбирается согласно изготовленному чертежу. Сборка переднего силового бампера автомобиля УАЗ 469 осуществляется в следующей последовательности:

• Разметка. На материал наносят разметку, в точности соответствующую составленному чертежу. Для правильного нанесения разметки можно использовать измерительные инструменты или перенести необходимые линии с уже изготовленного шаблона.
• Подготовка деталей. Силовой бампер делят на три части. Каждую из них изготавливают отдельно. В центральной части оборудуют кронштейны, предназначенные для крепления к раме автомобиля. Стандартные крепежи не выдержат высокой нагрузки. В связи с этим, необходимо усилить их отрезками металлической пластины, или изготовить новые. Резку металла осуществляют углошлифовальной машиной или с применением газового резака.
• Монтаж центральной части. Кронштейны крепления фиксируют к силовому бамперу болтами или с помощью сварки. После этого центральную часть бампера устанавливают на посадочное место. Если автовладелец планирует использовать лебедку, на данном этапе необходимо предусмотреть место для ее установки и изготовить кронштейны крепления. В центральной части силового бампера потребуется вырезать отверстие для прохождения троса лебедки.
• Установка боковых частей. Детали устанавливают на автомобиль согласно чертежу и фиксируют к центральной части сваркой. Если бампер изготавливается из профильной трубы, то необходимо согнуть отрезки под нужным углом. Для этого можно использовать специализированный трубогиб или согнуть отрезки любым другим способом.
• Зачистка сварных швов. После соединения всех частей силового бампера автомобиля УАЗ 469 необходимо устранить сварочные швы на лицевой поверхности изделия. Для этого используют углошлифовальную машину.
• Подготовка к покраске. На поверхность изделия наносят слой грунта. Лучше подобрать антикоррозийный состав. Это убережет металлические части бампера от коррозии и увеличит срок службы изделия. Бампер окрашивают в несколько слоев. Цвет изделия может быть аналогичен автомобилю или отличаться. Подбор цвета осуществляется исходя из личных предпочтений владельца автомобиля.
• Установка. Силовой бампер автомобиля УАЗ 469 крепят к раме автомобиля. Это позволяет добиться высокой устойчивости к механическим повреждениям различной степени.

Инструкция по изготовлению силового бампера на УАЗ 469 может отличаться. В зависимости от личных предпочтений автовладельца, дополнительно изготавливаются крепления для навесного оборудования.

Задний силовой бампер УАЗ 469 своими руками

Подготовительные работы при изготовлении заднего силового бампера на УАЗ 469 включают в себя изготовление и подготовку материала. Силовой задний бампер может быть изготовлен из металлического швеллера или профильной трубы. Исходя из личных предпочтений автовладельца, задний бампер может быть выполнен в виде цельной детали или двух отдельно стоящих частей.

Задний силовой бампер автомобиля УАЗ 469 изготавливается аналогично переднему. При создании чертежа необходимо учитывать место расположения фаркопа. Прицепное устройство должно быть надежно прикреплено к раме автомобиля. Это необходимо для безопасного перемещения транспортного средства с прицепом по дорогам общего пользования.

Некоторые автовладельцы в центральной части заднего силового бампера устанавливают лебёдку. Это необходимо учитывать при создании чертежа. Лебёдка должна крепиться к раме автомобиля. Это исключит отрыв изделия при высокой нагрузке.

Задний силовой бампер автомобиля УАЗ-469 можно оборудовать кронштейном для крепления запасного колеса, дополнительными фонарями световой сигнализации, крюками да буксировки транспортного средства и другим навесным оборудованием.

Инструменты и материалы

Изготовление силового бампера на автомобиль УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания и опыт в сваривании металлических частей. В процессе изготовления могут потребоваться следующие инструменты и материалы:

• Набор чертежных инструментов или специализированная компьютерная программа для создания чертежа. Для нанесения линий на поверхность металла хорошо подойдёт тонкий стержень из высокопрочной стали. Край стержня необходимо заточить.
• Углошлифовальная машина или газокислородная горелка. Необходима для резки металлических частей. Горелка может понадобиться при необходимости выгнуть металл под нужным углом. В некоторых случаях можно вырезать детали ручным инструментом.
• Сварочный аппарат. Можно использовать как газовую, так и электросварку. При сваривании электрической сваркой деталь необходимо демонтировать с автомобиля или снять клеммы с аккумуляторной батареи. Несоблюдение этого правила может привести к выходу из строя аккумулятора.
• Металлический швеллер, профиль или уголок. Материалы выбирается исходя из личных предпочтений владельцев автомобиля.
• Дрель. Подойдёт изделие, как с ручным, так и с электрическим приводом.
• Трубогиб. Необходим при изготовлении силового бампера из профильной трубы. Можно использовать как заводское, так и самодельное приспособление.
• Крепёжные элементы. Для фиксации силового бампера используются болты, диаметр которых не менее 10 мм. Это необходимо для надежного крепления бампера к раме автомобиля и устойчивости соединения к механическим повреждениям различной степени.
• Лакокрасочные изделия. Для защиты силового бампера автомобиля УАЗ 469, изготовленного своими руками, от негативного влияния окружающей среды необходимо нанести на него краску.
• Расходные материалы. Потребуются сверла, отрезной круг, наждачная бумага и т.д. Диаметр сверл подбирается исходя из толщины используемых болтов.
• Элементы индивидуальной защиты. Во избежание травмирования при выполнении работ по изготовлению силового бампера на автомобиль УАЗ 469 необходимо использовать индивидуальные средства защиты.

Изготовить силовой бампер на автомобиле УАЗ 469 можно самостоятельно. Для этого потребуются технические навыки и наличие инструментов и материалов. После проведения работ удастся получить уникальное изделие, по функциональности отвечающее требованиям автовладельца.

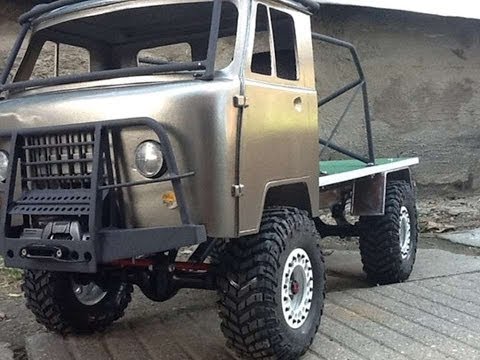

Видео: Для чего нужен передний силовой бампер УАЗ 469

Источник

Бампер на уаз из швеллера своими руками

Ни для кого не секрет, что силовой бампер на УАЗ своими руками, если он сделан или куплен в магазине, на текущий момент является прямым нарушением ПДД РФ и может грозить штрафом в 500 рублей и проблемами во время прохождения обязательного государственного технического осмотра ТС. Но, для заядлых охотников, рыбаков или джипперов такой исход не страшен и объясняется возможностью существенно увеличить проходимость своего любимца.

Силовой бампер на УАЗ своими руками можно сделать только при наличии точной схемы, на которой будут расписаны все мельчайшие подробности. Кроме этого, макет желательно сделать предварительно на картоне и только после того, как он будет примерен на автомобиле, приступать к работам с металлом. Такие условия рекомендуется применять для новичков, выполняющих аналогичную работу впервые. Для этого понадобится следующее:

• УШМ;
• Дрель;
• СВАП;
• Щетка по металлу;
• Картон;
• Металлический лист, толщиной не менее 3 мм;
• усок железной трубы.

Кроме этого, не помешает грунтовка, насадка на дрель для зачистки ржавчины и краска.

Для того чтобы освободить кронштейны крепления бампера к лонжерону, нужно снять старый. Делать это рекомендуется аккуратно, избегая ударов и появления сколов или царапин, так как в дальнейшем можно будет использовать его на другом автомобиле. После того как демонтаж выполнен, следует очень внимательно снять размеры. При этом рекомендуется вписывать данные до миллиметра, так как малейшее несовпадение конструкции приведёт к тому, что элемент не установится на машину и нужно будет его дорабатывать.

Можно воспользоваться схемой из интернета, но в этом случае обязательно нужно сделать по ней картонный макет. Связано это с тем, что конструкция может незначительно отличаться от вашей и не подойдёт без дополнительных доработок, а подрезать несколько сантиметров на картоне гораздо проще, чем на металле. Изготовив по готовой схеме картонный муляж силового бампера для УАЗика, нужно примерить его на автомобиле. Только после того как полностью убедитесь в том, что он идеально подходит к машине и соединительные отверстия совпадают, можно приступать к работе с металлом.

Полезно! Необходимо учитывать, что не имея опыта выполнения аналогичной работы, процесс может занять несколько дней.

Прежде чем устанавливать на автомобиль силовой бампер, нужно позаботиться о том, что конструкция существенно увеличит нагрузку на раму. Поэтому предварительно необходимо усилить лонжерон с помощью металлической пластины. Обработав поверхность очистителем ржавчины, к каждой стороне приваривается лист металла размером, соответствующем оригиналу. После чего высверливаются отверстия для фиксации бампера. Выполнив такую работу, можно приступать к изготовлению силового бампера своими руками, процесс которого заключается в следующем:

• Изначально вырезается лицевая, центральная часть, к которой приваривается верхняя и нижняя грани. Сварочные швы рекомендуется делать с внутренней стороны, так как это позволит сохранить целыми наружные углы будущей детали;
• Вторым шагом, нужно вырезать боковую защиту. Она собирается аналогично ранее описанному способу: к лицевой стороне приваривается верхняя и нижняя. Противоположный край собирается аналогично;
• Для усиления конструкции рекомендуется использовать металлические трубы, загнутые по размеру на трубогибе. Желательно, чтобы её диаметр был не менее 20 мм, а приваривается она по внешнему краю. Наиболее оптимальным вариантом будет использование своеобразного «ребра жесткости» как для переднего, так и для заднего силового бампера;
• После чего вся конструкция зачищается от шлака и ржавчины, грунтуется, окрашивается в нужный цвет и устанавливается на автомобиль на штатное место.

Важно! Работая со сварочным аппаратом, необходимо отсоединять «плюсовую» клемму с аккумуляторной батареей.

Многие используют для изготовления не металлические листы, а отрезок швеллера или трубы, который надрезается и гнётся в нужном месте. Такой метод самостоятельного изготовления можно назвать самым простым, так как он практически исключает работы по выкройке и сварке металла. Ещё одно преимущество, которое он имеет, это большая прочность конструкции, созданная путём использования целого элемента с минимальным количеством соединений.

Если есть необходимость установки на машину кенгурятника или лебёдки, рекомендуется позаботиться об этом заранее, так как после того, как бампер будет окрашен, сварка нарушит покрытие и работу придётся выполнять заново.

Для многих любителей бездорожья проблема с проходимостью, связанная с небольшими кустами, стоит на первом месте. Ситуация может разрешиться, если сделать и установить силовой бампер на УАЗ своими руками. Он не только позволит проехать через кустарник, но и будет выполнять роль прочного основания для кенгурятника и лебёдки.

Комплектующие на машины фирмы УАЗ без труда можно найти в свободной продаже. Однако бампер на УАЗ или любую другую машину того же класса можно изготовить и самостоятельно, имея небольшой запас времени и минимальный набор инструментов.

Действия, предшествующие установке

Самодельный бампер УАЗ должен выполнять защитную функцию, ведь машины данного класса предусматривают длительные и порой опасные поездки. Так, УАЗ 469 позиционируется как авто, способное передвигаться по абсолютно любым дорогам, вне зависимости от их качества.

Приступая к процессу изготовления, в первую очередь необходимо выполнить чертеж бампера. Целесообразнее будет вычерчивать отдельно каждую из частей, а после переносить их на трафарет. Идеальный вариант — моделирование макета с помощью компьютерной графики, с предварительным введением необходимых размеров.

В том случае, если проектируется усиленный бампер на УАЗ Патриот, первоначально следует позаботиться и о материале, из которого он будет изготовлен. Оптимальным вариантом станет 3-х миллиметровый металл. Все действия по изготовлению бампера УАЗ и его монтажу будут производиться в такой последовательности:

1. Демонтаж штатного бампера. Бамперы на УАЗ буханка или любую другую модель выполняются из пластика и не способны защитить автомобиль от механических повреждений. Его, как и любые декоративные накладки, установленные на бампер передний, следует снять, избегая повреждения изделий. Данный бампер или его части впоследствии можно будет использовать даже для другого автомобиля. Так, бампер от УАЗ 469 отлично подойдет на автомобиль «Патриот», в том случае, если его не планируется использовать для длительных и сложных путешествий.

1. «Примерка». Перед тем как переносить макет или же чертеж непосредственно на металл, необходимо осуществить «примерку». Проверить, точно ли бампера УАЗ патриот сделаны для этого места. Исправить мелкие недочеты значительно проще в бумажном варианте, чем уже в готовом изделии.
2. Усиление каркаса. Решаясь сделать бампер на УАЗ, следует учитывать и тот фактор, что он увеличит массу автомобиля на 20-25 кг. Заводской каркас зачастую не рассчитан на такую нагрузку, следовательно, его нужно усилить с помощью металлических пластин. Важным условием является их обработка средством против ржавчины и коррозии, которым может быть подвержено днище автомобиля УАЗ 469 и его модификаций.

Выполнив ряд этих нехитрых правил, можно смело просчитывать, как сделать бампер уже непосредственно из металла.

Процесс изготовления и монтажа

Выполнение бампера на УАЗ Патриот или любой другой автомобиль, так же, как и в случае с макетом, должно выполняться поэтапно, по отдельности для каждого крыла. У мастера, который делал такие детали не раз, весь процесс займет от силы несколько часов. Для начинающего специалиста, еще не набившего на данном процессе руки, выполнение может занять и несколько дней.

На начальном этапе монтируется центральная часть на передний или задний бампер. Его верхняя и нижняя часть соединяются и привариваются с помощью сварочного аппарата. Большинство автолюбителей предпочитает выбирать для изготовления бампера на УАЗ буханка прямоугольные профили, уступающие остальным вариантам в цене. Для того чтобы добиться необходимых линий, в профиле делаются надрезы, а после он сгибается под нужным углом. Важно учитывать, что на бампер передний и задний эти углы будут разниться между собой.

Чертеж для создания силового бампера на УАЗ

На следующем этапе к центральному элементу крепится боковая защита бампера. Все части привариваются под нужным углом и могут устанавливаться на металлические пластины, которыми будет укреплен каркас авто. Выполняя бампер на УАЗ 469, важно позаботиться и о трубах, являющихся своеобразной окантовкой бампера. Для этих целей подойдут трубы с диаметром от 20 мм, которые сгибаются с помощью трубогиба. Труба также будет приварена к конструкции. Устанавливать такую трубу желательно и на передний, и на задний бампер.

Однако большинство водителей пренебрегает данным правилом и крепит трубу только на бампер передний. Такое решение влечет для владельца автомобиля ряд скрытых угроз, ведь внедорожный автомобиль, коим является УАЗ 469, не застрахован от механических повреждений с любой стороны. Не имея в распоряжении трубогиба, рекомендуется согнуть его вручную, бампер передний и задний отличаются по своим размерам, следовательно, и к изгибу труб для них следует подходить индивидуально.

Теперь автолюбителю остается лишь закрепить каркас на автомобиле с помощью шурупов и болтов. В ряде случаев, выполняя бампер на УАЗ своими руками, умельцы устанавливают на него дополнительные П-образные детали, предназначенные для защиты радиатора машины от воздействия пыли и грязи.

Декоративное оформление бампера

Изготовив и установив бампер на УАЗ буханка, его следует облагородить, покрасив в любой понравившийся цвет. Данный этап является не менее важным, нежели сам процесс изготовления, ведь бампер, передний и задний, должен иметь эстетический вид. В первую очередь металл покрывается антикоррозийным средством, позволяющим продлить срок эксплуатации изделия. Срок его высыхания — от нескольких часов до нескольких суток, в зависимости от производителя.

Приступать к покраске необходимо только после полного высыхания средства против коррозии! В противном случае краска может не взяться или стереться в течение первого же месяца эксплуатации. Риф УАЗ патриот может покрываться любой краской, однако на ней желательно не экономить, чтобы поспешно не перекрашивать изделие после дешевого варианта.

Риф на УАЗ зачастую покрывается темной краской, которая выглядит выигрышно на авто любого цвета и относится к разряду нейтральных. Однако наиболее правильное решение — это риф на УАЗ, покрытый краской цвета металлик. Этот тон достаточно долго держится, эстетично выглядит и позволяет скрыть незначительные царапины.

Риф на УАЗ также может покрываться и специальной пленкой, отличающейся низкой стоимостью и высоким уровнем прочности. Менять цветовое решение в этом случае можно хоть каждый месяц, в зависимости от настроения и возможностей владельца. Сделанный бампер на УАЗ своими руками обойдется хозяину на порядок дешевле, нежели готовый вариант, и может быть адаптирован под те ситуации, в которых планируется эксплуатировать авто.

Русский «джип» — УАЗ Хантер. Его основная черта — непритязательность во всём. И в первую очередь в дизайне автомобиля. Это действительно машина для «преодоления трудностей». Но как же хочется превратить своего верного «коня» хотя бы в подобие импортных аналогов. А начинается подобная работа с изготовления своими руками бамперов. Например, можно изготовить задний бампер на УАЗ Хантер своими руками для замены заводского.

Назначение бампера

Это, по сути своей, защитное устройство, иногда водители даже называют его «буфером». В случае удара автомобиля о препятствие или удара сзади другим авто — бампер предохраняет, ну в теории, несущую основу от кардинальных повреждений. И тут всё зависит от прочности кузова и устройства бампера. Автомобилям такого класса, как УАЗ Хантер требуется крепкий задний бампер. Ведь основные места использования этой машины чаще всего отличаются отсутствием дорожного покрытия и препятствиями, которые можно зацепить. Именно поэтому данная деталь, устанавливаемая заводом весьма прочна, но не отличается стильностью.

Важно! Нужно помнить что эта часть используется очень часто для извлечения «засевшей» в грязь машины!

Какие бывают типы задних бамперов для УАЗа Хантер

Тут всё зависит от фантазии владельца УАЗ Хантер. В основном делаются 2 вида этих деталей:

1. Угловые или коробчатые.
2. Трубчатого типа.

Эти названия сами говорят о форме этого изделия. Угловые делаются в виде короба, но более брутального и приятного вида, чем установленные заводом. Ну и как бонус добавляются различные пазы и отверстия для навесных устройств.

Вторые, обычно изготавливаются из труб, необходимого для прочности диаметра, выгнутых и сваренных так, как пожелает сам хозяин автомобиля. У каждого типа этого изделия есть свои недостатки и преимущества. Трубчатый более прочен, но при этом ограничивает возможность применения различных навесных устройств. Точнее, намного затрудняет их установку. Зато на коробчатый можно пристроить что угодно без всяких проблем, лишь бы хватило фантазии. Однако они немного слабее в эксплуатации. Хотя в любом случае прочнее заводских.

Из чего сделать новый задний «буфер»

Метал и только металл в основе. И только если решено делать накладки — немного пластика. Ну а профиль метала идёт следующий:

• лист толщиной 3-4 мм;
• швеллер;
• труба от 1 до 2 дюйма;

Ну а декорации уже на вкус хозяина. Можно использовать и фанеру и пластмассу по выбору.

Как своими руками сделать задний бампер

А вот это уже процесс разносторонний. И начинается он с изготовления чертежа.

Внимание! Чертёж можно нарисовать самостоятельно, но лучше просто скачать из интернета готовый вариант и внести свои дополнения. Это самый лучший вариант.

Когда схема под рукой, остаётся брать в руки газовый сварочный аппарат или электрическую «Фортуну», кому как привычней, и нарезать детали согласно «техдокументации». Когда все они готовы тщательно их проверить и перемерить. Сложить образно в будущий бампер. Обмерить снова. И только после этого брать в руки электросварку и начинать процесс соединения. Когда задний каркас собран с помощью электрической дрели проделать необходимые отверстия. Черновой вариант готов.

Как сделать накладки

Ну а для украшения своего творения изготавливаются различные накладки. Хотя, если задний бампер УАЗ Хантер сделан довольно грамотно, то готовые накладки можно вполне свободно приобрести в магазине.

Ну а если хочется чего-то особенного, то фанера и лобзик в руки и бог в помощь! Нужно измерить прикрываемые поверхности и просто выпилить изящные фанерные детали. Главное при этом, не забыть оставить места для установки задних фонарей. Обработать лаком и высушить феном. Готово.

Но честно говоря, если УАЗ Хантер будет использоваться по своему прямому предназначению, то есть для экстремальных поездок, то это уже лишние хлопоты.

На заметку! На трубчатые задние «буферы» накладки не ставятся вообще!

Сборка

Для начала нужно тщательно отшлифовать корпус «изделия». Это необходимо для того, чтобы обязательно нанести специальную антикоррозийную краску на бампер. После покраски и обсушки следует установить на предусмотренные места фонари, задний крюк и крепление запасного колеса. Если накладки заготовлены, то установить их, закрепив саморезами. Всё, бампер на УАЗ Хантер готов к установке. Смело можно монтировать на место.

Полезное при изготовлении заднего бампера УАЗа Хантер видео:
