Как сделать печь для казана из газового баллона своими руками

Кастрюля с плоским дном прогревается быстрее снизу, а вот казан равномерно распределит тепло. Что и делает блюда в казане такими вкусными. Но без специальной печи готовить в казане не получится. Вы можете сделать печку под небольшой казан из старого газового баллона.

Выбор баллона и конструкции печки

Все ли газовые баллоны подойдут?

Важны 2 параметра:

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые.
9.2 и 18-литровые, несмотря на их больший диаметр, «бракуем» сразу из-за их маленьких объемов. Ведь часть объема «съедят» днище казана и поддувало (зольник). И получится, что вам с такой печкой нужно постоянно подкладывать маленькие чурочки – преодоление трудностей, которые сначала можно исключить.

Остаются 27 и 50 литровые газовые баллоны. Их мы рекомендуем для изготовления печи под казан. 50-литровый баллон предпочтительней, он позволит вам топку большего объема и удобный зольник. Да и если отрезая, вы где-то промахнетесь, можно исправиться без заметного вреда.

Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу.
Обычно, отдельный дымоотвод делают чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.

Но у нас маленькая переносная печь

Наши соображения против:

• Высота этой трубы будет никакая и тяги она не создаст;
• Будет торчать очень нагретая железка;
• Конструкция выходит дороже и тяжелее;
• Нужно еще с собой брать трубу.

Мы предполагали использовать такую печь на открытом воздухе. Если ставить печь в помещении, пусть и в продуваемой беседке, то нужно дымоход делать.

Третий, немаловажный вопрос, делать или нет поддувало.

Есть два варианта оформления нижней части печи из баллона:

• Решетка-колосник, и мелкие угольки с золой летят вниз;
• Оформленное поддувало куда и падают мелкие угольки с золой.

В очень редких случаях можно не делать поддувало. Тогда мелкие угли будут падать вниз. На наш взгляд, это риск и лучше сделать нормальное поддувало с зольником. Это надежность.

Инструменты

Без чего будет не обойтись:

• Сварочный аппарат и оснастка для него;
• Болгарка (угловая шлифовальная машинка);
• Дрель.

Все железо лучше покупать не на металлобазе, а найти обрезки или бу. Искать можно в пунктах приема металлолома.

• Газовый баллон 27 или 50 литров;
• По 0,7-0,8 м трубы (профильной или обычной) на каждую ножку, на все – 2,1-2,4 м;
• Лист 4 мм 300*300 мм, для колосника (можно сварить колосник из арматуры 6-8 мм, но это дольше делать).

Чертёж печки

Чертеж печи под казан из 27-литрового баллона под пропан. Если есть 50-литровый, то появится возможность сделать закрытое поддувало, а не просто колосник.

Обратите внимание: многие размеры ориентировочные. Например, если у вас (или в магазине) есть трубы под дымоход не с диаметром 100 мм, то и стакан под дымоход вварите под размер трубы.

Делаем своими руками

Общая последовательность, как сделать печь из баллона:

1. Обрезаем заготовку под печь по размеру. Нужно 450 мм. Параллельные ровные срезы делают печку опрятной. Если не получилось ровно: наиболее ровный срез сделайте верхом и подравняйте шлиф. машиной.
2. Прорезаем отверстие под топку.
3. Если вы вырезали аккуратно, то для дверцы можно использовать этот кусок. Петли можно сделать из гаек и обрезков арматуры. Важно предусмотреть стопор, мешающей дверце проваливаться внутрь печи. Хороший вариант защелка.
4. Для поддувала делаем аналогично вырез и дверку.
5. В листе, приготовленном для колосника, размечаем и сверлим как можно больше отверстий. Удобно разметить отверстия концентрическими кругами в шахматном порядке. Мы сверлили 8 мм сверлом.
6. К нижнему торцу приварите заготовку-колосник и обрежьте выступающие части.

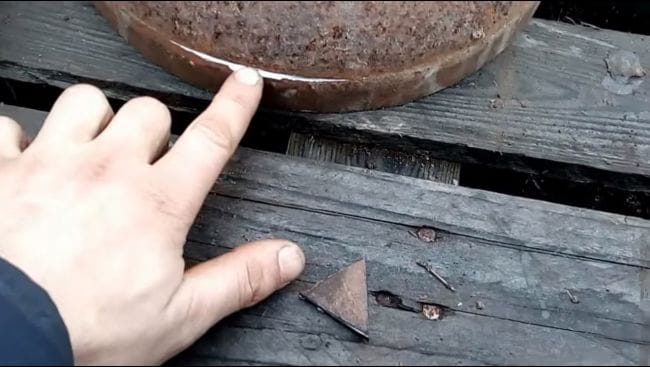

7. В верхней части делаем равномерно вырезы для выхода дыма. Вырезы треугольные со стороной 10 см. Вырезов делаем 4 штуки. Особая точность не требуется, но чем аккуратнее сделаете, тем аккуратнее будет.
   Если вы решили делать дымоход, то вместо вырезов приварите с противоположной стороны от отверстия топки отрезок трубы не меньше 10 см в диаметре (размер согласуйте с трубой дымохода).
8. Ножки. Ножек 3. Высоту ножек подбираем так, чтобы верх казана был где-то на уровне пояса. У нас получились ножки длиной 750 мм.
   Ножки привариваются под углом 10-20о наружу (никак не больше 30о) и обрезаются так чтобы печь стояла ровно.
9. В верхней части привариваем ручки. Ручки должны выдержать вес печи. Хорошим вариантом будут ручки из 10 мм арматуры.

Получилась рабочая печь для казана из газового баллона. Для опрятности можно печь покрасить в черный цвет. Часть краски обгорит, но всё же печь будет выглядеть лучше, чем равномерно ржавая.

Как можно улучшить

Для использования печных колец потребуется, скорее всего переходная плита с отверстием под размер печных колец. Эту деталь лучше заказать у специалистов.

О чугунной печи с кольцами можно почитать здесь.

Видео по теме

Как сделать печь из баллона под казан можно посмотреть на этом видео:

Вот мы и получили себе печь. Теперь в выездах на дачу нас радует не только мангал. Вам тоже много вкусных блюд на огне.

Есть еще статьи, как сделать металлическую печь под казан:

Источник

Печь под казан из газового баллона

Приветствую самодельщиков. Если вы занимаетесь выездом на природу или просто у вас есть дача, то для такого дела вам кране необходима портативная печь, на которой можно что-то сварить или поджарить. Лучшим исходным материалом для такой печи можно считать старый газовый баллон. Так что если у вас их много, можете смело приступать к изготовлению печей, тем более, что их можно продавать. Баллон не обязательно должен быть целым, он может иметь дырки, но металл должен быть более менее целым, иначе он быстро прогорит.

Автор сделал отличную печь на заказ из газового баллона. Она предназначена для установки казана, а при необходимости сюда можно ставить сковороду, чугун или что-то подобное. Делается все довольно просто, основным инструментом тут является болгарка, а также сварочный аппарат. Все остальное зависит от мастерства и терпения мастера. Следует сразу отметить, что работать с газовыми баллонами нужно крайне осторожно. Итак, рассмотрим более подробно, как же изготовить такую печь!

Материалы и инструменты, которые использовались автором:

Список материалов:
— газовый баллон;
— дверная петля (чтобы навесить дверку);
— болтики с гайками;
— арматура (для изготовления колосников).

Список инструментов:
— болгарка ;
— сварочный аппарат ;
— гаечные ключи;
— щетка на болгарку для очистки, огнеупорная краска и так далее.

Процесс изготовления печи:

Шаг первый. Подготовка газового баллона
Первым делом помните, что если газовый баллон даже давно не используется, в нем с высокой долей вероятности останется газ, и как только вы начнете его резать, произойдет взрыв. Травмы могут быть серьезными, вплоть до смертельного исхода. Не забывайте также про окружающих!
Чтобы хорошо очистить баллон от содержимого, есть масса способов. Для начала открутите кран и выпустите газ. После этого кран нужно вывернуть полностью и вылить из баллона содержимое.

Ну а далее заполняем баллон водой под горлышко и заворачиваем кран. Режем баллон прямо с водой внутри. Или же вы можете промыть баллон несколько раз теплой водой. Для 100-ной безопасности баллоны обжигают в костре. Устанавливаем его вертикально, отворачиваем кран ,а вокруг разводим костер. Сразу же отходите до безопасного расстояния и ждите, пока все закончится.

Шаг третий. Изготовление дверки
Теперь можете изготовить дверку. Для этого сначала вырезаем шаблон из бумаги, а затем прикладываем к баллону и обводим маркером. Пройдитесь по контуру болгаркой с отрезным кругом, чтобы хорошо наметить место резки.

Далее нам понадобится дверная петля, можно использовать две. В том месте, где петли будут установлены, прорезаем баллон насквозь, но саму дверь пока не вырезаем. Прикладываем петлю и намечаем места под отверстия. Ну а далее берем дрель и сверлим отверстия, так как крепит автор петлю с помощью болтиков с гайками. При желании вы можете просто приварить петли сваркой.

Ну а далее берем болгарку и вырезам дверку, крепим ее как автор.

Шаг пятый. Завершающие штрихи
Приварите колосники к нижней части печи. Их можно сделать из арматуры, просто нарезаем ее до нужной длины. Также привариваем опору с отверстиями для подвода воздуха. Помимо этого нужно сделать запорный механизм. Чтобы ручка двигалась, крепим ее на болтике с гайкой, гайки ставим две штуки, чтобы не раскручивалась или просто прихватываем ее сваркой.

В верхней части, куда вы будете устанавливать казан, нужно проделать окна. Они будут нужны для того, чтобы выходил дым, в противном случае печь гореть не будет.

А если печь вам нужно будет переносить, приварите к ней де ручки, которые можно выгнуть из арматуры.

Вот и все, наша чудо-печь готова. В завершении ее нужно хорошо зачистить, а потом покрасить жаростойкой краской, чтобы печь хорошо смотрелась и не ржавела. Можно испытать самоделку! Делают такие печи нередко, поэтому они уже испытаны временем и хорошо себя показали.

На этом все, проект окончен, надеюсь, вам было интересно, и вы нашли полезную для себя информацию. Удачи и творческих вдохновений при изготовлении! Делитесь своими самоделками с нами, участники сайта будут всегда этому рады.

Источник

Как сделать печку для казана из газового баллона своими руками

Казан – это литой толстостенный металлический котел сферической формы, предназначенный для приготовления пищи. Шаровидная форма днища нужна, чтобы при помещении в очаг пламя равномерно нагревало всю поверхность. При этом содержимое внутри такой посуды нагревается быстро и дольше сохраняется горячим. Для приготовления пищи в казане необходимы стационарный очаг или переносная металлическая печь.

Особенности конструкции

Печь под казан из газового баллона в готовом виде

В отличие от кастрюли с плоским дном, которая прогревается неравномерно, казан распределяет тепло по своей поверхности. Однако получить такой эффект можно, когда пламя костра охватывает большую часть его наружной поверхности. Добиться этого при использовании плоской подставки или треноги, установленных над костром, не удастся, следует изготовить специальный очаг или печь.

Лучше соорудить стационарное кирпичное сооружение, но если в этом нет необходимости, можно обойтись простой конструкцией, изготовленной из обычного газового баллона. Существуют и более сложные самодельные конструкции, которые сооружают из колесных дисков автомобиля или стальной трубы диаметром не менее 250 мм и толщиной стенки 3-5 мм. Однако все они получаются громоздкими и пользоваться ими не очень удобно.

Достоинства печи из газового баллона

Печь из баллона можно переносить с места на место

Металлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Расходные материалы, печная фурнитура и инструмент

Для изготовления печи понадобится баллон объемом 50 л

Для изготовления печки для казана понадобятся:

• старый газовый баллон 50 л;
• труба диаметром 100-150 мм;
• стальной лист — 0,5 м²;
• стальные уголки — 4 шт.;
• дверные петли;
• колосниковая решетка;
• дверца топочная;
• дверца зольника.

Из инструмента могут понадобиться:

• сварочный аппарат с электродами;
• болгарка с набором режущих и шлифовальных кругов;
• электродрель с набором сверл;
• набор слесарного инструмента (молоток, зубило, плоскогубцы и пр.)
• жесткая щетка со стальной щетиной;
• рулетка;
• маркер.

Перед распиливанием баллон необходимо раскрутить, чтобы выпустить остатки газа

Окалина и искры, летящие в разные стороны при сварке и резке металла способны повредить сетчатку глаза и/или кожный покров работающего. Поэтому, прежде чем приступать к работам, нужно подготовить комплект защитных средств:

• сварочную маску;
• защитные очки;
• закрытую обувь;
• костюм из плотной ткани;
• перчатки.

Работа с ручным электроинструментом требует соблюдения правил техники безопасности, изложенных в соответствующих инструкциях по охране труда.

Изготовление печи своими руками

Чтобы изготовить печь для казана из газового баллона своими руками, выполняют несколько обязательных операций.

Подготовка баллона

Нужно выпустить из емкости оставшийся газ. Открывают вентиль и выдерживают баллон в таком состоянии на воздухе несколько дней. Затем выворачивают кран полностью и выливают из емкости все содержимое. Аналогичный результат можно получить, если промыть баллон несколько раз теплой водой.

Обрезка баллона по размерам

Срезается верхушка баллона и вырезается отверстие для дверки

Наполнив баллон водой и закрутив кран до упора, приступают к резке. Необходимо аккуратно, желательно по сварным швам, отрезать верхнюю и нижнюю часть, получив при этом заготовку под печь высотой не менее 45 см. Если срезы получились неровными, наиболее ровный из них подравнивают шлифовальным кругом и делают его верхом печки.

Затем примеряют казан: если он будет помещаться в баллон на 2/3, эту часть работы можно считать выполненной. Если казан имеет больший объем, болгаркой через каждые 7-15 см по верхнему краю делают вертикальные разрезы на глубину 5 см. При необходимости их подгибают таким образом, чтобы казан вошел внутрь на 2/3 своего диаметра.

Промывка

Необходимо тщательно промыть несколько раз внутреннюю поверхность полученной заготовки сначала водным раствором хлорки, а затем содовым раствором. Это позволит избавиться от неприятных запахов.

После того как внутренняя поверхность заготовки высохнет, приступают к выполнению слесарных и сварочных работ: установка дымохода, дверок, фурнитуры. Далее печь прокаливают, ликвидируя таким образом остатки неприятных запахов, а заодно проверяют герметичность дымоотвода и установленных дверок.

Не помешает окрасить печь снаружи черной краской, если она ржавая. Даже после того как часть краски обгорит, печка будет выглядеть опрятнее.

Как улучшить печь под казан

Печь под казан легко превратить в универсальный очаг. Для этого приобретают специальную чугунную плиту со съемными кольцами.

Максимальный диаметр отверстия плиты со снятыми кольцами должен соответствовать размерам казана. Оптимальный вариант – печное кольцо охватывает казан под самые ручки.

Приобретая печную плиту, обратите внимание на наличие центральной затычки. Эта деталь нужна, когда печь используется для обогрева помещения. Такая затычка не позволит распространяться дыму и не нарушит тягу.

Для повышения пожаробезопасности рекомендуется дымоход печи оснастить искрогасителем. Изготовить его можно из обычной консервной банки с большим количеством дырок, которые можно проделать гвоздем.

Как правильно пользоваться печью

Для удобства переноски приваривают ручки

При эксплуатации печи нужно соблюдать определенные правила:

1. Печь должна устанавливаться на толстый лист металла, что обеспечит дополнительную пожаробезопасность конструкции, нагретой до высокой температуры.
2. Ограничить доступ детей и животных к разогретому очагу.
3. Не размещать печь возле легковоспламеняющихся предметов.
4. Во избежание появления конденсата на внутренних поверхностях использовать только сухие дрова.
5. Не использовать печь для сжигания строительных и бытовых отходов.

Заливать жидкие нефтепродукты в такую печь категорически запрещается. Можно использовать только твердое топливо.
