Печь для длительного горения бубафоня своими руками

Печь «Бубафоня» из газового баллона

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается.

Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:
-два газовых баллона;
— входящая труба для подачи воздуха;
— исходящая дымовая труба;
— толстая листовая сталь.

Список инструментов:
— сварочный аппарат;
— болгарка;
— дрель с хорошими сверлами по металлу;
— рулетка;
— маркер;
— струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона
Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.

Еще некоторые мастера тщательно моют баллон при помощи воды с моющими средствами. Воду нужно использовать горячую, чтобы горючие вещества испарились. Но такую процедуру нужно повторить несколько раз.

В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка
Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.

Шаг четвертый. Монтируем дымовую трубу

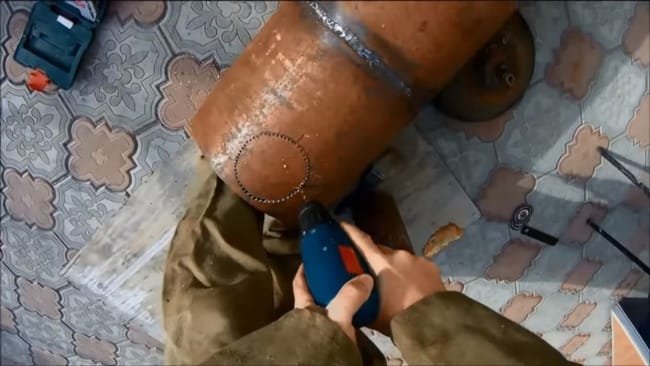

В верхней части печи нужно проделать отверстие под дымовую трубу. Подобные отверстия автор проделывает при помощи дрели. Сверлим ряд отверстий, а потом выбиваем деталь молотком. Отверстие можно потом доработать при помощи напильника. Вот и все, осталось приварить дымовую трубу.

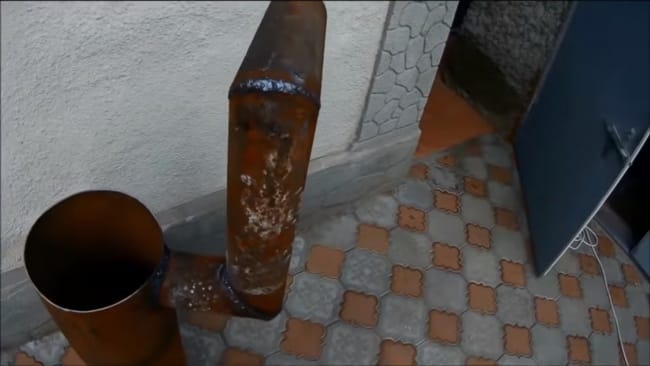

Автору понадобилось сварить колено, чтобы вывести дымовую трубу на улицу. Чтобы срезать трубы под правильным углом, рекомендуется сначала изготовить шаблоны из бумаги.

Далее изготавливаем разделительную пластину, она должна быть из толстой листовой стали, так как внутри печи будет высокая температура горения. Нам нужно вырезать круг такого диаметра, чтобы он входил в баллон с некоторым зазором. Величина этого зазора, к сожалению, неизвестна. Круг вырезаем путем сверления отверстий, тут хорошо бы иметь сверлильный станок.

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи
Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!

Источник

Твердотопливная печь Бубафоня и ее самостоятельная сборка

Здесь вы узнаете:

Дровяная печь Бубафоня является отопительным агрегатом максимально длительного горения. Обладая на редкость простой конструкцией, она может быть собрана самостоятельно. Данная печка гораздо эффективнее своих аналогов и позволяет не заботиться о подкидывании новых дров на протяжении многих часов. В этом обзоре мы расскажем, как собрать Бубафоню своими руками, дадим чертежи с размерами и подробную инструкцию по самостоятельной сборке.

Особенности печи Бубафоня

Основная проблема всех дровяных печей заключается в том, что они быстро сжигают загруженное в них горючее – сказывается не только скорость горения дров, но и малый объем камер сгорания. Иными словами, каждые 2-3 часа в топку должна загружаться следующая порция поленьев. В некоторых случаях такая частота подходов просто мешает заниматься основными делами. Выходом из этой ситуации становятся печки длительного горения различных конструкций – это многочисленные буржуйки и заводские печи с большими камерами сгорания.

Печь Бубафоня относится к категории отопительных агрегатов самостоятельной сборки (хотя в некоторых магазинах реализуются и фабричные образцы). Она собрана так, чтобы обеспечить максимально длительное горение от закладки одной порции дров. И если в традиционных печках горение происходит снизу вверх, то здесь оно идет сверху вниз – это ее коренное отличие. Некоторые модели, собранные на основе емкостей большого размера, могут работать на одной закладке до одних суток.

Еще одна особенность печи Бубафоня – это специальный воздуховод. Он выполнен в виде тяжелого поршня, своим весом прижимающего горящие поленья и подающего воздух в самую середину. Этот поршень, который еще нередко называют блином или прижимным кругом, обладает большим весом. В его центральной части находится отверстие, за счет которого обеспечивается подача воздуха – он подается через выступающую наружу печки трубу.

Сфера применения печи Бубафоня

Качественно сделанная печь характеризуется прежде всего высокой степенью пожаробезопасности, ведь в ней нет отверстия для выхода открытого пламени.

Печка Бубафоня чаще всего используется для обогрева нежилых помещений. К ним относятся гаражи, сараи, курятники, подсобные и хозяйственные помещения, промышленные постройки и многое другое. Все дело в разжигании печи – в момент старта она находится в полуразобранном состоянии, поэтому все продукты сгорания будут поступать прямо в отапливаемое помещение. Согласитесь, что для жилых комнат это неприемлемо.

Зато в жилых помещениях можно использовать котел Бубафоня – так называют модификацию печи с водяной рубашкой. Путем не очень сложной модернизации, мы получим в свое распоряжение полноценный отопительный агрегат, который сможет обогреть своим теплом сразу несколько комнат. Местом для установки такой печи выбирается любое нежилое помещение, откуда прокладываются трубы по всему дому.

Разновидности печей Бубафоня

Печь Бубафоня, сделанная своими руками, позволит забыть о частом подкладывании дров. А ее модификации сделают отопление более эффективным. Сегодня для ее сборки используются три схемы:

• Традиционная печь Бубафоня – согревает воздух напрямую, рассеивая тепло за счет своего корпуса;
• Котел из газового баллона с водяной рубашкой (или из бочки, но баллон в этом случае лучше, так как у него более толстый металл) – самодельный отопительный агрегат для обогрева многокомнатных домов и построек со множеством помещений;
• Буржуйка Бубафоня с конвектором – для этого печь оборачивается листом мягкого металла, чтобы между ним и корпусом оставался воздушный зазор, образующий конвекционную зону. Засасывая воздух снизу, печка будет нагревать его, удаляя через верх.

Какую печь выбрать – зависит от конкретной решаемой задачи. Если задача заключается в прогреве многокомнатной постройки, смело выбираем котел. В остальных случаях мы рекомендуем Бубафоню с конвектором.

Достоинства и недостатки

Твердотопливные печи Бубафоня отличаются простотой и неплохими характеристиками. Они избавляют пользователей от лишних хлопот с дровами, обеспечивая длительную подачу тепла в помещения. Давайте ознакомимся с их основными достоинствами:

Топливо в Бубафоне горит достаточно долго, хорошо прогревая помещение, однако, как только горение прекращается, печь очень быстро остывает.

• Длительное горение – от 6 до 20-24 часов (и даже больше). Все зависит от размеров используемого агрегата и качества используемого топлива;
• Простейшая конструкция – позволяет с легкостью собрать печь Бубафоня своими руками, используя подручные инструменты;
• Минимум регулировок – единственным регулятором является небольшая шиберная заслонка в трубе для подачи воздуха;
• Не требует электроэнергии – печь Бубафоня может работать в зданиях без электрификации;
• Надежность – если мы взглянем на схему данной печки, то мы обнаружим, что ломаться в ней практически нечему;
• Возможность работы на любых видах твердого топлива – вплоть до антрацита, характеризующегося максимальным тепловыделением.

Есть и некоторые минусы:

• Быстрая потеря температуры при затухании дров – теплу здесь просто негде аккумулироваться;
• Не самая красивая конструкция – в наибольшей степени это относится к самодельным агрегатам, которые часто собираются из старых газовых баллонов и бочек;
• Сложности в уходе – загрузка дров требует извлечения прижимного блина и тщательного очищения дна печки от золы и угольков;
• Необходимо заботиться об удалении сажи и конденсата – сажа чаще всего образуется при сжигании угля;
• Слишком интенсивное горение печи Бубафоня может привести к перегреву воздуха или теплоносителя (при использовании водяной рубашки) – поэтому самый минимальный контроль все-таки необходим;
• Возможность попадания дыма в помещение – это случается за счет эффекта обратной тяги, когда дым выходит через трубу для подачи воздуха.

Некоторые минусы довольно серьезные, но с ними придется мириться. Например, для более легкого удаления конденсата рекомендуется поработать над дымоходом, а для того чтобы дать тяге правильное направление, следует установить в системе дутьевой вентилятор с регулировкой скорости вращения.

Собираем печь Бубафоня своими руками

Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.

Если у вас не хватает опыта или инструментов для самостоятельного изготовления отопительного агрегата, рекомендуем купить готовую печь Бубафоня – они реализуются некоторыми интернет-магазинами. Но дешевле и проще собрать ее самостоятельно.

Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.

Рассмотрим основные узлы на вышеуказанной схеме:

• Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
• Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
• Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
• Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
• Зольник – обеспечивает сбор золы;
• Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.

Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи — это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

• Сварочный аппарат – для резки и сварки отдельных элементов;
• Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
• Ножовка по металлу – для работы с мелкими элементами;
• Трубы указанного на чертеже диаметра;
• Кран для слива конденсата;
• Молоток;
• Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

• Подготовка места установки;
• Работа с бочкой (газовым баллоном);
• Подготовка прижимного круга;
• Подготовка дымохода;
• Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Готовим место для установки печки

Печь Бубафоня нуждается в надежном и устойчивом основании. Для этих целей рекомендуется залить небольшую бетонную стяжку, немного заглубив ее в землю. Также можно сделать основание из кирпича, но по уровню прочности бетон все-таки выше. Созданной бетонной стяжке необходимо дать время на застывание, после чего можно приступать к разработке самой печки. Если в помещении уже есть надежный и добротный бетонный пол, достаточно постелить под печью Бубафоня стальной лист – это делается в целях пожарной безопасности.

Работа с корпусом

Нам нужно подготовить корпус печи Бубафоня. Для этого необходимо срезать с газового баллона или бочки верхнюю крышку, оставив небольшие бортики. В случае с газовым баллоном необходимо предусмотреть меры безопасности – заполнить его водой, чтобы вытеснить изнутри горючий газ и газолин. Некоторые советуют заливать внутрь раствор марганцовки. После того как вы убедитесь в отсутствии газа и его сопутствующих продуктов, можно приступать к резке.

В нижней части корпуса с помощью болгарки вырезаем прямоугольное отверстие для дверки зольника. Из получившегося кусочка металла делаем саму дверцу – привариваем к ней петли, делаем произвольный засов, обвариваем по краям металлом, чтобы она полностью закрывала собой отверстие. В верхней задней части корпуса проделываем отверстие под дымоход. После этого продумываем надежное крепление крышки. Если вы используете бочку, вогните молотком ее наружную кромку внутрь, а с крышкой поступите наоборот – отбейте ее края молотком наружу. В результате крышка должна плотно надеться на бочку.

Делаем прижимной круг

Прямые лопасти прижимной пластины куда проще в изготовлении, чем изогнутые, а КПД от этого меняется не сильно.

Перед нами важная задача – собрать прижимной круг для печи Бубафоня. Для этого необходимо вырезать из листового металла круглое основание. По своему диаметру оно должно быть чуть меньше внутреннего диаметра корпуса печи – в образовавшиеся щели будут выходить продукты сгорания, отправляющиеся в дымоход. В середине основания проделываем отверстие, к нему привариваем трубу для подачи воздуха – получится эдакий мощный поршень.

Как мы уже говорили, прижимной круг печи Бубафоня должен быть тяжелым. Поэтому нам необходимо доработать его конструкцию. Делается это очень просто – берем куски Г-образного швеллера, нарезаем его на кусочки, привариваем к нижней части корпуса, дополнительно фиксируем небольшим отрезком листового металла. В результате у нас получится не просто прижимной круг, а система распределения воздуха.

Подготовка дымохода

На представленном в нашем обзоре чертеже печи Бубафоня представлен самый оптимальный дымоход для печи Бубафоня – он выполнен по Т-образной схеме с применением отстойника для сбора конденсата. Возьмите трубу подходящего диаметра, нарежьте куски подходящей длины, сварите их согласно схеме, в нижней части отстойника врежьте кран для слива конденсата. Сделайте все так, чтобы дымоход можно было в любое время разобрать для прочистки.

Тестовый запуск

Последний шаг в сборке печи Бубафоня – ее сборка и тестовый запуск. Устанавливаем ее на заранее подготовленном основании, привариваем к ней дымоход, после чего набиваем камеру сгорания топливом. Следующая задача – зажечь огонь. Удобнее всего это делать с помощью смоченной в керосине ветоши или с помощью специальных жидкостей для розжига. Убедитесь, что верхняя часть топлива загорелась, установите внутрь поршень и закройте крышку. На первом этапе шиберная заслонка должна быть полностью открыта. Впоследствии вы сможете отрегулировать с ее помощью интенсивность горения пламени.
