Параллельный упор для лобзика своими руками

Почему лобзик пилит криво и как это исправить

В большинстве случаев, процесс прямого и фигурного распила материалов, требует предельной точности инструмента. Это утверждение наиболее справедливо для электрического лобзика. Тонкие пильные полотна, используемые в данном устройстве могут с легкостью менять угол резки, что может негативно влиять на точность линии. Четкость граней изделия и ровность линии распила, зависит от навыков оператора, исправности устройства и пилки. Далее мы расскажем, как получить запланированный контур с идеально четкими гранями и что делать, если лобзик уводит в сторону.

Почему лобзик пилит криво

Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.

Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.

Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.

Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.

Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.

Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.

Направляющая шина для лобзика

Направляющая для лобзика представляет собой элементарное, с первого взгляда устройство, похожее на большую металлическую линейку или правило. Главным отличием шины от вышеприведенных приспособления является специальный паз, по которому, как по рельсам, движется подошва с установленным на неё электролобзиком. Большинство направляющих имеет прорезиненные полосы, предотвращающие скольжение по поверхности материала, а в качестве дополнительной фиксации, крепятся небольшими струбцинами. Средняя длина подобных приспособлений составляет от 1.5 до 3-х метров, и может быть увеличена другой, аналогичной линейкой, при помощи переходника.

Направляющая для лобзика своими руками

Если электролобзик криво пилит, а покупать дорогостоящую направляющую не целесообразно, можно вполне обойтись подручными средствами. Импровизированным упором может стать любая ровная грань, толщиной от 5 мм: прямая рейка, правило, кусок фанеры и другие прямые поверхности подходящих размеров. Фиксаторами направляющей к материалу, могут служить пара обычных струбцин. Если состояние поверхности противоположной части отпиливаемого материала не имеет большого значения, направляющую можно прикрутить на пару саморезов.

Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях.

Источник

Как сделать упор с регулируемым углом для электрического лобзика и дисковой пилы

Здравствуйте, уважаемые читатели и самоделкины!

При подготовке материалов для изготовления различных деревянных конструкций их приходится разрезать по длине, а зачастую торцы досок нужно срезать еще и под определенным углом.

Самым лучшим решением является приобретение для столярной мастерской торцовочной пилы. Однако она стоит весьма приличных денег, да и на выезд ее с собой не особо потаскаешь, и в квартире не поставишь.
В этом случае приходится использовать обычный электрический лобзик, или, что лучше, ручную дисковую пилу.

В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как можно сделать специальный регулируемый упор для таких ручных инструментов буквально за полчаса.

Это приспособление очень простое в изготовлении, не требует сварочных работ, и делается теми же инструментами, для которых и предназначено.

Процесс изготовления.
Первым делом мастер вырезал длинную прямоугольную полосу для основной направляющей. Материалом для нее послужила толстая листовая фанера (18-20 мм), а ее размеры зависят от Ваших задач. Ширина полосы должна быть около 50 мм.

На этой заготовке нужно разметить среднюю линию, и расчертить края прорези, в которой будет передвигаться прижимной винт подвижного упора.

Для соблюдения прямого угла, автор рассверливает полученные отверстия до диаметра 8 мм на сверлильном станке. Во второй заготовке для упора отверстие делается в том же месте, что и в первом (первый используется как шаблон).

После этого поверхности всех деталей шлифуются машинкой или вручную, а также немного закругляются грани. Для защиты древесины от воздействия влаги, нужно пропитать поверхности льняным маслом, или нанести финишное покрытие.

В качестве прижимных винтов послужат болты M8 со скругленной головкой и квадратным основанием. Под квадратное основание подготавливаются посадочные отверстия в нижней части упоров.

Конечно, лучше утопить головку обычного болта прямо в массиве фанеры, и зафиксировать ее там с помощью двухкомпонентного эпоксидного клея.

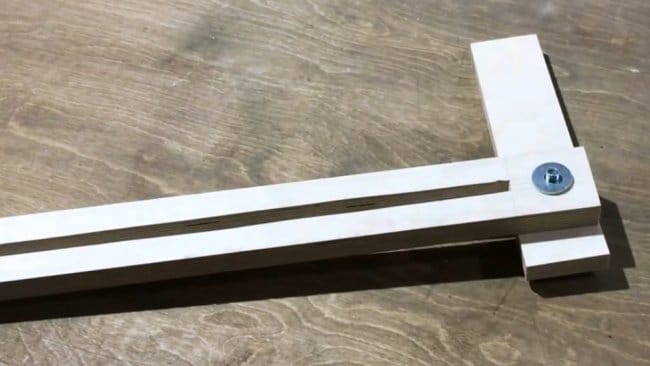

Все детали готовы, и первым к направляющей присоединяется регулируемый упор. Именно он будет отвечать за установку угла реза. В этом месте стоит нанести разметку углов, либо закрепить вот такой транспортир.
Фиксировать положение упора будет обычная барашковая гайка, более удобно использовать барашковые гайки с бакелитовой ручкой.

Чтобы упор не смещался от установленного угла, на направляющую в месте контакта с упором стоит наклеить кусочек наждачной бумаги.

Благодарю автора за простую конструкцию многофункционального упора с регулируемым углом для электрического лобзика или ручной дисковой пилы. Как Вы уже догадались, такой упор можно использовать и для ручного фрезера.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник

Направляющая для электролобзика: как сделать ее своими руками

Конечно, электрический инструмент работает очень быстро. Но беда в том, что эта скорость иногда отрицательно сказывается на качестве работы. В частности, порой бывает трудновато выполнить лобзиком прямолинейные резы. Когда рез должен быть идеально прямым, следует пользоваться направляющими. Простенькая направляющая для электролобзика – приспособление очень простое в изготовлении и по силам любому начинающему мастеру. Рассказываю, как сделать его своими руками.

И сразу же оговорюсь. Если вам нужна направляющая для циркулярной пилы, то изготовить ее можно аналогично. Просто она будет длиннее (от 70 см до 150 см) и шире.

Чтобы не пропустить ни один интересующий вас материал, подпишитесь на рассылку нашего сайта! Сделать это элементарно, а пользу от подписки вы получите огромную.

Что понадобится для работы

Направляющая для электролобзика может быть изготовлена при наличии следующего инструмента и материалов:

• электролобзика;
• бруска длиной 30 см;
• тонкой деревянной дощечки длиной 30 см;
• гвоздей или саморезов;
• рулетки.

Из какого материала может быть изготовлена направляющая для электролобзика

Расклад здесь довольно прост. Данное приспособление, кроме вас, не увидит никто. Поэтому никаких комплексов при использовании даже отходов быть не должно. Длина направляющей будет зависеть от ваших потребностей, а принцип ее изготовления в любом случае останется неизменным. Лично для меня длина в 30 см является оптимальной.

На нашем сайте есть и другие полезные самоделки. Например, вы можете почитать о них вот здесь.

Порядок изготовления направляющей

По сути, направляющая состоит из двух частей:

• опоры, которая представляет собой дощечку длиной 30 см и шириной 7 см при толщине 3-5 мм (слишком большая толщина для опоры не нужна);
• упора, которым может являться отрезок идеально прямого бруска толщиной 2 см и длиной 30 см.

Изготовление направляющей для электролобзика производится в следующем порядке:

1. Прежде всего, измерьте расстояние между краем основания лобзика и полотном. На фото оно составляет 4 см.

2. Закрепите отрезок бруска на дощечке с помощью гвоздей или саморезов. Расстояние от края дощечки до бруска должно быть не менее 5 см (измеренное ранее расстояние + 1 см).

3. Приставьте край основания лобзика к упору и, ведя по нему, пропилите дощечку по всей ее длине. Так у вас получится направляющая, полностью соответствующая параметрам вашего электролобзика.

4. Поверните лобзик вместе с опорой и удостоверьтесь, что полотно расположено вплотную к торцу опоры по всей ее длине.


Из приведенного выше описания вы, конечно, поняли, что направляющая для электролобзика очень проста в изготовлении. Более того, это приспособление довольно-таки примитивно, но толк от него получается очень большой.
