Панель для скутера своими руками

Новая приборная панель скутера

В данном проекте описан процесс создания новой приборной панели скутера своими руками. Поскольку в скутерах такие панели зачастую имеют не привлекательный внешний вид и выглядят, как наклеенная на пластик распечатка спидометра есть смысл облагородить внешний вид мопеда, создав ему тюнингованую панель.

На новой панели строка спидометра заканчивается на отметке 80 км/ч, это сделано намеренно, чтобы скутер казался менее кубатурным и оставить место под электронные часы и спидометр.

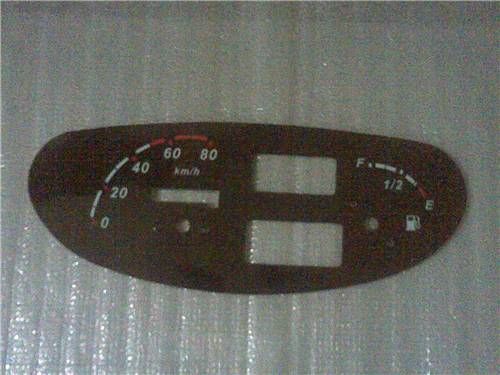

Изготовление основы панели.

Автор для печати рекомендует использовать пигментный чернила, а ламинат использовать матовый. Пигментные чернила не будут просвечиваться при подсветке панели, а матовый ламинат лучше смотрится.

Из тонкого пластика (подбирается по толщине оригинальной панели) делается жесткая основа, в ней дублируются отверстия и приклеивается распечатка.

Стрелки было решено сделать новые, поскольку старые имели очень дешевый вид.
Для подсветки стрелок был использован эффект «призм», как на новых автомобилях.

Решено было начать с стрелки индикации уровня топлива, так как она сама простая.
Центральная часть была взята с родной стрелки, для самой стрелки в качестве материала можно использовать оргстекло либо прозрачный пластик. Для ее обработки были использованы гравировальная машинка и полировочный станок.

В центральной части кусочком черного пластика были закрыты крепления стрелки.
Внутри центральной части стрелка с торца имеет отполированный угол в 45 градусов. Это сделано для того, чтобы при попадании луча света он отражался и направлялся дальше по стрелке.

Вот что получилось на выходе:

Как можно заметить, с нижней части стрелки наклеена белая пленка, что служит ее фоном. Ближе к центральной части оставлен открытий участок, для прохождения лучей света.

Если у вас есть точные весы, заменить металлический противовес в центральной части, подогнав его под новую стрелку. А можно оставить родной.

Найти подходящий источник света оказалось проблемно, поскольку возле стрелок очень мало свободного места и светодиоды туда просто не помещались. В итоге автором было решено подогнать 3х миллиметровый светодиод под нужные размеры. Лишний пластик на диоде был убран, на сколько это максимально возможно. Как и на стрелке, был выточен и отполирован укол в 45 градусов.

Диод был горизонтально установлен между корпусом прибора и панелью, а свечение было направленно вверх.
Отверстие поз стрелку расширено, светодиод приклеен:

Как утверждает автор, для подсветки всей стрелки при любом ее повороте вполне хватает одного светодиода.

Для подсветки стрелки спидометра были использованы два светодиода. В общем чем больше шкала, тем больше светодиодов. А остальная технология остается прежней.

Для подсветки самой приборной панели использовались белые диоды SUPER FLUX, в количестве трех штук. К корпусу приборки они были прикреплены клеем.

Для подсветки дисплеев была снята серая подложка с задней части экрана и на ее место установлена акриловая пластина. Светодиоды были установлены так, чтобы освещать ее с торцов.

Чтобы светились цифры, а не фон нужно сделать следующее: с верхней части дисплея лезвием снимается проявитель и проворачивается, пока экран не почернеет. Далее оставляем его в таком положении.

Вот такой результат:

Часы и термометр были сделаны под один стиль и установлены на панель.

Источник

Облицовка — снятие и установка скутеретт / скутербайков / скутеров / мопедов

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремонт скутера Китайские скутеры , ремонт мопеда Китайские скутеры , обслуживание скутера Китайские скутеры , скутер Китайские скутеры , ремонт скутера Мопеды , ремонт мопеда Мопеды , обслуживание скутера Мопеды , скутер Мопеды , ремонт скутера Китайские мотоциклы , ремонт мопеда Китайские мотоциклы , обслуживание скутера Китайские мотоциклы , скутер Китайские мотоциклы , ремонт скутера Скутербайки , ремонт мопеда Скутербайки , обслуживание скутера Скутербайки , скутер Скутербайки , ремонт скутера Скутеры , ремонт мопеда Скутеры , обслуживание скутера Скутеры , скутер Скутеры

3. Облицовка — снятие и установка.

Что бы добраться до «внутренностей» скутера необходимо снять пластиковую облицовку выполняющую защитную и декоративную функцию.

Пластик скутера отличается хрупкостью, при его снятии и установке необходимо соблюдать осторожность.

СНЯТИЕ ОБЛИЦОВОК ЗАДНЕЙ ЧАСТИ СКУТЕРА

Примечание: расположение крепёжных элементов пластиковой облицовки на разных типах скутеров может быть различным.

1. Для демонтажа задней части пластика необходимо сначала снять багажник скутера, для чего отворачиваем болты крепления.

2. Снимаем багажник с посадочного места.

3. Отворачиваем болт крепления пластикового «уголка» под поликом скутера.

4. Аккуратно снимаем уголок с посадочного места: под ним скрыты болты крепления других частей облицовки.

5. Отворачиваем болты крепления задней части облицовки. Для этого головкой «на 10» откручиваем 4 болта и отверткой два самореза у крепления сиденья.

6. Для снятия седла и подседельной емкости может оказаться необходимым сначала открыть подседельную емкость и отвернуть крышки бензобака и маслобака (для двухтактного двигателя с раздельной системой смазки).

7. Отворачиваем болты крепления подседельной емкости.

8. Движением вверх извлекаем сиденье.

Для снятия заднего фонаря откручиваем два винта, которые держат заднее крыло в блоке со светотехникой

и отключаем клеммы

Что бы снять полик, необходимо убрать резиновый коврик (если имеется), скрывающий болты крепления

Выкрутив их, можно снять полик.

Снизу скутерная рама закрыта цельным пластиковым «корытом», что бы снять его необходимо снять переднюю облицовку.

Снятие передней облицовки

По кругу отвинчиваем все саморезы с внешней и внутренней стороны, крепящие передний пластик.

Теперь можно снять «корыто».

и лицевой пластик.

Под крышкой бардачка есть болт,

после того как выкрутили его, надо снять декоративную накладку на замке зажигания — повернув ее против часовой стрелки.

Теперь можно демонтировать «салон»

Для удобства работы с приборной панелью необходимо снять облицовку руля. Также это может потребоваться при смене тормозной жидкости переднего гидравлического тормоза и прокачке тормозной системы.

Пластик на руле состоит из двух половинок — верхней и нижней, чтобы их разъединить — выкручиваем саморезы снизу.

Снимаем верхнюю часть.

Теперь можно демонтировать блок-фару, для этого выкручиваем оставшиеся крепежные элементы.

Чтобы снять блок-фару, необходимо отсоединить клеммы проводов, идущие к лампе головного света и передним сигналам указателей поворота.

Вот и «раздели» скутер — так он выглядит без пластика.

Что бы снять пластиковое крыло с подкрылком, которое защищает водителя от летящего из под переднего колеса мусора, необходимо снять само колесо.

Затем сдвигаем крыло с подкрылком вниз.

Сборку и установку облицовок на скутер рекомендуется проводить в обратном порядке, снятие и установка многих деталей зависит от наличия других частей облицовки, прилегающих к ним. Расположение болтов крепления может также отличаться в зависимости от модели скутера.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Новая приборная панель скутера

Повесть о том, как однажды в межсезонье у меня зачесались руки

Вот так я решил переделать панель на своем скутере, а что из этого вышло, смотрим далее…

Приветствую всех байкпостовцев и заранее прошу прощения, ибо дело было очень давно и фотоаппарата у меня тогда не было, поэтому фотографировал на телефон. Суть вопроса была такова — имелась штатная приборная панель:

И из нее захотелось сделать такую, как нарисована на картинке в шапке поста. Почему пришлось убрать часть шкалы спидометра? Просто не было возможности зарегистрировать скутер как кубатурный и приходилось прикидываться полтинником, вот и пришлось разметить спидометр до 80, а свободное место занять дисплеями часов и термометра) Итак, приступим к изготовлению… Напечатав на фотобумаге изображение будущей панели, я его заламинировал и вырезал в нужных местах отверстия, получилась вот такая заготовка: Скажу сразу, кто захочет печатать панель подобным образом — печатайте только пигментными чернилами и ламинируйте матовым ламинатом. Пигментные чернила дают черный цвет, который не просвечивается и у вас будут светиться лишь цифры. А матовый ламинат — приятнее на вид)

Затем из куска тонкого пластика(толщиной как на родной пластине приборки) вырезал копию старой пластины и пропилил отверстия для дисплеев, затем приклеил ламинированный рисунок к новой пластине — это был первый шаг. Второй шаг – стрелки…штатные были из оранжевого пластика и ничего особенного из себя не представляли — так не интересно! В построении автомобильных приборных панелей используется система «призм» для распространения света в нужном направлении, вот я и подумал — почему бы не попробовать?))) Принявшись за самое простое – изготовление стрелки индикатора уровня топлива(ибо маленькая), я вооружился гравером, заточными дисками, полировальными кругами, трезвой головой – начал творить и на свет родилась первая стрелка:

Сама стрелка сделала просто – на базе старой, кружочком матового пластика закрыты монтажные отверстия от старой стрелки, а в ободке вырезан кусочек пластика, чтобы во внутрь корпуса можно было вставить новую стрелку… Сама стрелочка вырезана из куска прозрачного пластика 1,4 мм в ширину и в длину стандартной стрелки, затем отполирована до прозрачности. Теперь немного теории: Если взять кусок пластика, то отполированная его сторона будет с внешней стороны прозрачной, но с внутренней стороны она будет являть собой подобие зеркала, чем я и воспользовался в данной конструкции. Один торец стрелки сточен под углом 45 градусов, а значит если мы будем подавать свет перпендикулярно стрелке снизу-вверх, то преломленный под 90 градусов свет будет направлен вдоль стрелки, что заставит её светиться. Перевернув стрелочку мы увидим как она устроена: Стрелка вставлена и залита клеем, белая пленочка(является фоном стрелки) наклеена не до конца — оставляем окошко для входа света. В корпусе стрелки вставлен металлический противовес, его убирать нельзя. В итоге для завершения конструкции не хватало лишь источника света…казалось — что там сложного взять да и подсветить стрелку? А не тут то было – места в приборке в районе стрелок настолько мало, что поместить туда светодиод было просто нереально, если только не SMD, но такими маленькими я не располагал в тот момент. В итоге был изготовлен светодиод, который соответствовал моим требованиям, это 3-х миллиметровый светодиод, сточенный с боков аж до металлической кроватки кристалла, что в итоге дало довольно малую толщину светодиода и позволяло всунуть его между корпусом прибора и панелью… но на этом не закончился процесс, далее светодиод был сточен как и стрелка под 45 градусов и этот срез был отполирован… Имеем светодиод, лежащий на горизонтальной плоскости и излучающий свет по вертикали вверх. При таком изготовлении светодиод может обеспечить нормальную подсветку стрелки в диапазоне её движения в пределах угла примерно от 0 до 70 градусов… Рассверлив немного отверстие под стрелку я установил светодиод: Одного светодиода вполне хватает для подсветки стрелки индикатора топлива во всём диапазоне её движения…ибо свет уже после призмы светодиода расходится под углом примерно в 60 градусов и чем дальше он от «обслуживаемой» поверхности – тем большую площадь он освещает… Такая же операция была проделана и со стрелкой спидометра, но уже два светодиода для подсветки оной, а больше и не надо, ибо шкала у меня только до 80 км/ч. Подсвечивалась приборная панель тремя белыми светодиодами SUPER FLUX, чего оказалось вполне достаточно. Особо я не заморачивался и просто приклеивал их к корпусу приборки: Вот так выглядит приборка, подсвеченная лампой, но уже с установленными стрелками: И вот пришёл черёд дисплеев. Подсветка дисплеев самодельная — снял серую подложку и подложил акриловую пластинку с белым фоном, подсветив с торцов светодиодами. Вместо чёрных цифр на сером фоне мне внезапно захотелось, чтобы светись именно цифры, а не фон. Тут дело простое – нужно аккуратно скальпелем снять верхний либо нижний поляризатор(проявитель) с дисплея и перевернуть его, пока экран не станет чёрным и просто оставить поляризатор в таком положении, но главное, чтобы влага не попадала между дисплеем и поляризатором, иначе капельки влаги буду портить вид. В итоге мы получим такой эффект: На фото переделанные часы, от которых отвалился шлейф и пришлось познакомить их с мусорником))) Доработав термометр и новые часы под один стиль, приступил к сборке и прилепил все детали на свои места, провода вывел в свободное место, подключил к часам пульт управления с батарейкой, которая питала заодно и термометр, чтобы не заморачиваться с питанием от бортсети скутера. И вот приборная панель уже почти собрана: И в корпусе: И вот так на скутере:

На этом и закончу, надеюсь кто-нибудь найдет для себя что-то полезное) Всем спасибо за внимание) Позитива, добра и ровных дорог Вам, друзья!

В вашем браузере отключен JavaScript

Предназначение и принцип работы спидометра скутера

Штатный спидометр скутера предназначен для отображения:

• скорости, с которой двигается данное транспортное средство;
• количества бензина в его бензобаке.

Однако такие приборы часто показывают завышенные показатели скорости, то есть вместо реальных 60 — 70 км/час на шкале будет 80 — 90 км/час. Возможно, таким образом создатели скутеров хотели сделать их технические характеристики более привлекательными для покупателей. А, может быть, уберечь этим лихих наездников от чрезмерно больших для мопедов скоростей. Ведь всем известно, что чем больше скорость, тем хуже устойчивость и управляемость скутера на дороге.

Стандартный спидометр скутера состоит из:

Принцип работы системы измерения скорости заключается в передаче крутящего момента от переднего колеса к магниту спидометра. Для этого на переднем колесе установлена машинка привода троса спидометра, внутри которой расположены шестеренки. Они то и вращают тросик, конец которого и крутит магнит внутри цилиндра для создания сильного магнитного поля. Под его воздействием цилиндр начинает вращаться, при этом сжимая пружину (причем, чем больше скорость скутера, тем сильнее будет она сжиматься). Пружина, в свою очередь, воздействует на стрелку спидометра, которая отклоняется к конкретному показателю на шкале. Это число и есть скорость, с которой двигается скутер в данный момент времени. Если колесо перестает вращаться, то и прекращается воздействие деталей системы на пружину. Она раскручивается, стремясь занять свое исходное положение, и стрелка возвращается к нулю.

Зачем нужна замена спидометра скутера?

Первой и самой главной причиной для разборки системы контроля скорости и замены спидометра является его поломка. Если другие узлы и детали системы исправны, а стрелка на шкале не отклоняется – значит, спидометр по какой-то причине не работает (поврежден или сломан). В этом случае необходимо его снять и заменить новым.

Заказать и купить надежный экземпляр для измерения скорости скутера можно на сайте по доступной цене. Широкий ассортимент позволит вам подобрать модель спидометра, полностью отвечающую не только вашим вкусам и потребностям, но и дизайну вашей модели скутера.

Еще одна распространенная причина замены прибора измерения скорости — это его неправильные показания. Поэтому любители точных данных часто меняют штатный скутеровский прибор на электронный велоспидометр. Такое устройство позволяет:

• получать максимально точные данные скорости скутера;
• определять точное время;
• фиксировать суточный пробег транспортного средства;
• получать данные общего пробега скутера.

И последней причиной снятия спидометра является его тюнинг. Многие владельцы, чтобы освежить и обновить главную деталь приборной панели устанавливают на спидометр дополнительную подсветку или заменяют картинку со шкалой на новую и более красочную.

Снятие, разборка, замена и установка измерительного прибора скорости

Демонтаж прибора измерения скорости скутера начинается с классической установки скутера на центральную опору — подножку. После этого следует:

• открутить и снять передний пластик, клюв и обвес вокруг прибора;
• отсоединить тросик;
• открутить крепежные болты спидометра;
• отсоединить все провода, лампочки и крепления сзади измерительного прибора.

Разборку спидометра нужно осуществлять в зависимости от производимого тюнинга. Если планируется только установка подсветки — достаточно просто снять стекло и вынуть прибор. Если же в планы входит и замена картинки, то необходимо:

• снять стекло;
• вытащить сам прибор;
• демонтировать стрелки, не откручивая крышку и не прикасаясь к шайбе. Для этого следует аккуратно ножницами взять стрелку под корень и вытащить (можно немного прогреть феном). При демонтаже стрелки бензинового датчика нужно действовать очень бережно, чтобы не погнуть его стержень;
• открутить пластину.

Для тюнинга подсветки используется само клеящаяся светодиодная лента длиною около 30 см. Для ее монтажа необходимо:

• отсоединить заднюю крышку и поклеить ленту внутри (внизу);
• вывести провода наружу через отверстие для лампы;
• собрать спидометр;
• проверить полярность проводов лампы и ленты;
• соединить их согласно полярности (плюс ленты к плюсу лампочки, минус к минусу соответственно);
• собрать систему контроля скорости в обратном порядке;
• проверить работу системы.

Для картинки спидометра можно использовать готовые шаблоны или же создать свой собственный шедевр. Картинку лучше устанавливать сверху на пластину, так как даже картонная версия получается очень хрупкой и ненадежной. После установки пластины с картинкой нужно установить на место стрелки и собрать спидометр в обратном порядке. После этого установить этот прибор на место, собрать систему контроля скорости и закрепить обвес на скутере. Вот собственно и все — ваш обновленный скутер готов к новым поездкам и приключениям.

Новая приборная панель скутера

В данном проекте описан процесс создания новой приборной панели скутера своими руками. Поскольку в скутерах такие панели зачастую имеют не привлекательный внешний вид и выглядят, как наклеенная на пластик распечатка спидометра есть смысл облагородить внешний вид мопеда, создав ему тюнингованую панель.
На новой панели строка спидометра заканчивается на отметке 80 км/ч, это сделано намеренно, чтобы скутер казался менее кубатурным и оставить место под электронные часы и спидометр.

Изготовление основы панели.

По очертаниям стоковой панели рисуется на компьютере и вырезается новая основа. Распечатана она на фотобумаге, после чего заламинирована. Так же сделаны отверстия под стрелки и цифровые индикаторы.

Автор для печати рекомендует использовать пигментный чернила, а ламинат использовать матовый. Пигментные чернила не будут просвечиваться при подсветке панели, а матовый ламинат лучше смотрится.

Из тонкого пластика (подбирается по толщине оригинальной панели) делается жесткая основа, в ней дублируются отверстия и приклеивается распечатка.

Стрелки было решено сделать новые, поскольку старые имели очень дешевый вид. Для подсветки стрелок был использован эффект «призм», как на новых автомобилях.

Решено было начать с стрелки индикации уровня топлива, так как она сама простая. Центральная часть была взята с родной стрелки, для самой стрелки в качестве материала можно использовать оргстекло либо прозрачный пластик. Для ее обработки были использованы гравировальная машинка и полировочный станок.

В центральной части кусочком черного пластика были закрыты крепления стрелки. Внутри центральной части стрелка с торца имеет отполированный угол в 45 градусов. Это сделано для того, чтобы при попадании луча света он отражался и направлялся дальше по стрелке.

Вот что получилось на выходе:

Вот она с другой стороны:

Как можно заметить, с нижней части стрелки наклеена белая пленка, что служит ее фоном. Ближе к центральной части оставлен открытий участок, для прохождения лучей света.

Если у вас есть точные весы, заменить металлический противовес в центральной части, подогнав его под новую стрелку. А можно оставить родной.

Найти подходящий источник света оказалось проблемно, поскольку возле стрелок очень мало свободного места и светодиоды туда просто не помещались. В итоге автором было решено подогнать 3х миллиметровый светодиод под нужные размеры. Лишний пластик на диоде был убран, на сколько это максимально возможно. Как и на стрелке, был выточен и отполирован укол в 45 градусов.

Диод был горизонтально установлен между корпусом прибора и панелью, а свечение было направленно вверх. Отверстие поз стрелку расширено, светодиод приклеен:

Как утверждает автор, для подсветки всей стрелки при любом ее повороте вполне хватает одного светодиода.

Для подсветки стрелки спидометра были использованы два светодиода. В общем чем больше шкала, тем больше светодиодов. А остальная технология остается прежней.

Для подсветки самой приборной панели использовались белые диоды SUPER FLUX, в количестве трех штук. К корпусу приборки они были прикреплены клеем.

Приборная панель со стрелками:

Для подсветки дисплеев была снята серая подложка с задней части экрана и на ее место установлена акриловая пластина. Светодиоды были установлены так, чтобы освещать ее с торцов.

Чтобы светились цифры, а не фон нужно сделать следующее: с верхней части дисплея лезвием снимается проявитель и проворачивается, пока экран не почернеет. Далее оставляем его в таком положении.

Вот такой результат:

Часы и термометр были сделаны под один стиль и установлены на панель.

Вот готовая панель:
