Сделать коробок своими руками из картона ни для кого не представляет серьезных трудностей. Немного посложней работать с оцинкованным железом, но коробок для себя можно сделать.
Несколько слов об оцинкованном железе. Продается часто в строительных магазинах размерами 1000мм х 2000мм, толщиной 0,35 мм. по цене 80-100 гривень за лист.

При работе нам понадобится киянка (проходит и самодельная из дерева), рулетка, маркер, ножницы по металлу, угольник строительный с углом 90 градусов, но под рукой ещё необходимо держать (на всякий случай) плоскогубцы и слесарный молоток весом 0,3-0,5 кг.
Размечаем лист и вырезаем прямоугольник 500 х 400. При работе с железом все размеры берем в миллиметрах (мм).

От краев листа (поближе к углам) с двух сторон отмечаем по 15мм и соединяем их прямой линией. Это будет линия сгиба краев листа (гибка верха листа по всему периметру предохранит ваши руки от дальнейших порезов в процессе эксплуатации короба).

Все сгибы делаем во внутрь короба.
Получаем внутренний прямоугольник с размерами 370х470.

От каждого края на расстоянии 75мм проводим параллельные прямые. Получаем внутренний прямоугольник 250х350 (высоту короба планируем сделать 60 мм).

На меньшей стороне (400мм), от угла отмечаем 40мм (можно 30-35 мм)и соединяем данную точку с точкой пересечения (75х75). И так еще три раза в зеркальном отображнении.

Отмеченные области красными крестиками на каждом углу будем вырезать ножницами по металлу.

Фрагмент выреза одного угла.

Общий вид вырезанной заготовки короба перед сгибанием.

А это вырезанный фрагмент одного угла.

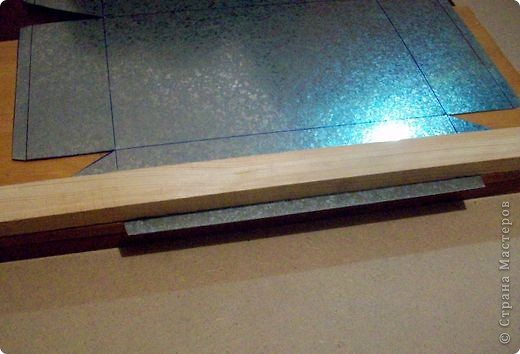

Сгибание длинных сторон короба производим на небольшой доске ДВП или ДСП, используя деревянную планку (которой прижимаем край листа к доске) и киянку. Устанавливаем край листа строго по линии сгиба и небольшими ударами киянки простукиваем края, а затем переходим к середине. Загибаем плоскоть листа вниз на 90 градусов сначала с одной стороны, а затем с другой.

Переворачиваем лист, выставляем согнутый край листа на ДВП и полностью загибаем края с двух сторон. Простукиваем по всей длине киянкой. Готово.

Вид сгиба по длинной стороне короба.

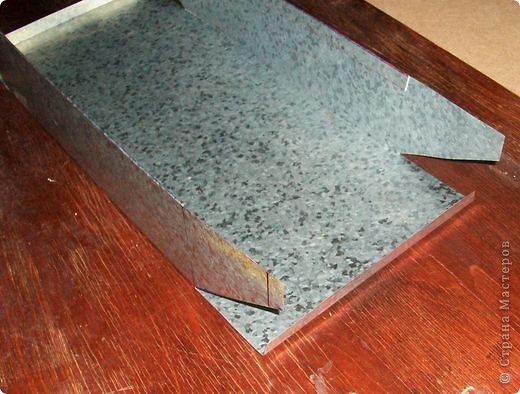

Изгибаем высоту короба по длине руками, прижимая планкой. Для удобства можно положить ДВП на два табурета, чтобы было повыше работать. Загибаем две короткие стороны короба на углу ДВП под углом 90 градусов, используя киянку.

Получаем вот такую форму.

Гнем углы короба на углу ДВП. Короб почти готов.

Для гибки короткой стороны высоты короба можно использовать маленький табурет.

Осталось только сделать замок на короткой стороне короба. Техника здесь проста. Ставим короб длинной стороной вверх, а короткую на край ДВП. Прижимаем левой рукой короб к ДВП, а правой с помощью киянки аккуратно загибаем замок. Также повторяем с другой стороны. Простукиваем швы на маленьком табурете сначала киянкой, а затем можно металлическим молотком.

Короб готов. Теперь его можно обклеить самоклейкой на свой вкус или оставить все как есть. Маленький секрет: короб выглядит симпатичнее и красивее когда обклеен. Короб имеет крепкую форму. Спасибо за ваше терпение.

Так выглядит замок по короткой стороне короба изнутри.

Вид короба снизу (перевернут вверх дном).

А теперь можно и инструмент убрать. Получился короб размером 250 мм х 350 мм и высотой 60 мм.

Большое спасибо моему мужу за оказанную помощь в изготовлении короба.

классный МК. спасибо!

Спасибо за такую полезную «провокацию». Не обижайтесь, пожалуйста. Я внимательно читала все по порядочку и думала:»Бывают же женщины в Русских селениях. «. Но. без мужчим мы никуда! А коробок отличный! И еще Ваши шаблоны можно использовать на других материалах, за что отдельное спасибо.

классный МК. спасибо!

это коробок или гробик?!

Основание коробка — прямоугольник, Все стороны — тоже прямоугольники, значит это КОРОБОК!

Источник

Как сделать деревянный и металлический ящик для инструментов своими руками — пошаговое руководство, чертежи

Каждому порядочному мужчине ящик для инструментов крайне необходим, так как при выполнении столярных или слесарных работ приходится где-то хранить инструменты, а порой брать их с собой. И, естественно, хочется лёгкого доступа к требуемой вещи.

Целесообразность самостоятельного изготовления

Покупать органайзер слишком дорого, притом многим их обладателям они представляются не достаточно удобными.

Можно решить эту проблему довольно просто — сделать ящик для хранения инструментов самостоятельно. Каждый мужчина должен и может справится с этим интересным, творческим и вполне посильным заданием.

Столяра и плотники, имеющие свою мастерскую хранят инструменты, вешая их на особые держатели стены, тумбы, специального шкафа. Но большинство обычных мужчин не располагают такой роскошью, как мастерская и пользуются обычным рюкзаком, сумкой или скаткой-органайзером.

Виды ящиков для хранения инструмента

Скатка-органайзер

Она подойдёт начинающим мастерам, в арсенале которых минимум инструмента. При этом размер и вес предметов в неё помещаемых не должен превышать определённой величины, так как тканевая скатка не выдержит сильной нагрузки. Текстиль — материал не отличающийся особенной прочностью и износостойкостью.

Эта вещь не прослужит вам сколько-нибудь серьёзного срока и в этом заключается основной недостаток текстильной скатки-органайзера.

Ящик с извлекаемыми или фиксированными отделениями

Ящик с множеством отсеков, которые могут быть как стационарными так и извлекаемыми, оптимально подходит для мастеров, которые выполняют работы, выезжая на объект к заказчику.

Ящик для инструментов на колёсах

Нуждаются в установке колёс преимущественно большие по габаритам контейнеры, но их подвидов насчитывается весьма немало. Различаются они по назначению, способу открывания, материалу из которого произведены. Исходя из того, в каком положении перемещается органайзер на колёсах и по доступу к содержимому, имеет место разделение на вертикальные, горизонтальные и модульные типы.

Вертикальный тип

В свою очередь подразделяется на сплошные и требующие сборки изделия. Вертикальная конструкция создаётся путём установки группы ящиков. Они оснащены выдвижными ящиками, парой надёжных колёс и удобной ручкой, а предметы из данного органайзера можно извлечь установив его в вертикальное положение.

Горизонтальный

Данный подвид передвигается будучи установленным как вертикально так и горизонтально, но достать инструменты можно только в горизонтальном положении

Модульный вариант ящика под инструменты

Такие ящики имеют специальные крепления, которые служат для соединения контейнеров между собой. Для перемещения конструкции на их основе требуется модульная тележка, на которую устанавливается данное строение.

Как сделать самостоятельно ящик для инструментов на колёсах

Ящик для инструментов на колёсах своими руками сделать не составит особого труда. Понадобятся лишь необходимые инструменты и творческий энтузиазм.

Из инструментов нам потребуется карандаш, измерительные приборы в виде линейки и рулетки, шлифовальная машинка или наждачная бумага, шуруповерт, электролобзик, валик и циркулярная пила. Также не обойдёмся без квадратного листа фанеры размером 1525×1525×10 мм, лотка для грунта, собственно грунта, кисточек, колесиков без поворотного механизма (4 штуки), саморезов с пресс-шайбой (30 мм, 24×40 мм); сверла (диаметр 2 и 3 мм)

Начинается творческий процесс с того, что размечаем пять основных элементов ящика на заготовленной фанере. Это 2 стены размером 60 на 75 см и 2 боковые стены размером 75 на 40 см, а также днище, размер которого 40 на 60 см. Распиливаем фанеру по этим размерам.

Затем размечаем ручки в виде круглых отверстий нужного вам диаметра на боковых стенах ящика. Это делается специальной коронкой. Лобзиком соединяем отверстия между собой, предварительно расчертив карандашом место соединения.

Готовые ручки имеют острые края, их необходимо зашлифовать наждачной бумагой или воспользоваться шлифовальной машинкой. Следующим этапом сборки изделия является прикручивание четырёх колёсиков к дну ящика. Теперь осталось только соединить все элементы будущего ящика в единое целое, фиксируя их саморезами.

Свежесобранную конструкцию следует отшлифовать, затем прогрунтовать. Грунтовку наносить валиком. Когда грунтовка высохнет, ещё раз прошлифуйте изделие орбитальной шлифовальной машинкой. С её помощью вы добьётесь максимально гладкой поверхности. Изделие готово, осталось только решить, в какой цвет его покрасить или есть вариант отлакировать.

Мастерим ящик для инструментов из металла

Металл это отличный материал для изготовления инструментального контейнера . Изделие изготовленное из металла не впитывает влагу, поэтому ваши инструменты будут надёжно защищены от коррозии.

Чтобы самостоятельно сделать ящик для инструментов из металла своими руками понадобится лист металла, угольник или штангельциркуль, ,линейка,пассатижи, наковальня либо металлический брус, шуруповерт, Ножницы по металлу, маркер, напильник, а для фиксации деталей между собой используют профили, метизы, уголки. В качестве металла используют сталь, алюминий (можно оцинкованный) Важно, чтобы материал не деформировался и не гнулся.

Принцип сборки следующий

1. Начертите на бумаге будущее изделие с размерами;
2. Наметьте на листе металла развёртку маркером, разрежьте металл ножницами по металлу или зубилом на составляющие части, а именно должно присутствовать дно, боковые части, крышка, ручки
3. разметьте на листе металла маркером области будущего сверления и просверлите их
4. зафиксируйте отдельные элементы при помощи шуруповерта профилей, уголков, саморезов
5. соберите короб и соедините планки саморезами, профилями или уголками;
6. исходя из особенностей конструкции приготовьте секции для установки отсеков, монтажа ящиков
7. поставьте полозья, ролики, раздвигающийся крепеж;
8. скомпонуйте ящики, стенки перегородок, отсеки;
9. смонтируйте петли и установите крышку;
10. зафиксируйте фурнитуру в виде ручек, замков, защёлок.

Завершающим этапом остаётся зачистить напильником неровные краешки металла, отшлифовать, закруглить края. Можно ещё покрасить короб в качестве дополнительной защиты от коррозии, предварительно его прогрунтовав.

Ящик для инструментов из картона своими руками

Подобный контейнер не отличает способность к повышенным нагрузкам в виде большого объёма габаритных инструментов, но минимальный набор сия конструкция выдержит.

Для изготовления органайзера нам понадобятся:

• листы картона(толщина 4 мм);
• линейка;
• карандаш;
• канцелярский нож;
• шило;
• ножницы;
• Компьютер с принтером и печатная бумага

Чертим будущее изделие в количестве трёх рисунков. Проще не чертить, а использовать специальную компьютерную программу, затем распечатать чертежи и перенести при помощи шила вершины углов в виде отверстий с распечатки на картон и соединить эти отверстия, воспользовавшись линейкой и карандашом

Изготовление необходимых деталей

Для точного и легкого процесса сгибания деталей используем роликовый резак определённым образом:

1. Положим картон на деревянную поверхность
2. Нарисуем на картоне дорожку.
3. Переместим роллер гибки по длине дорожки с надлежащим надавливанием, дабы сократить толщину картона в месте соединения.
4. Теперь согнём составляющую по длине сжатого расстояния.

Всё это проделывать легче и быстрее с помощью инструмента, именуемого правилом. Соединим стороны и основание ящика, просовываем полоску из картона в специально отведённые отверстия и получаем готовый ящик для инструментов.
