Осциллограф с дисплеем своими руками

Цифровой осциллограф с цветным экраном за 15 минут и 6$. Звучит нереально?

Осциллограф является одним из самых дорогих в лаборатории радиолюбителя.

Как следствие — использование старых электронно-лучевых осциллографов, а то и вообще отсутствие таких. Решение? Если вы читаете эту статью, значит, у вас есть компьютер, то есть LPT порт (между прочим, часто встречается и в ноутбуках) и БОЛЬШОЙ ЦВЕТНОЙ дисплей. Все! Этого достаточно для того чтобы собрать осциллограф. Понадобится аналого-цифровой преобразователь и еще несколько компонентов, найти которые не составит труда. Названия элементов написаны на схеме.

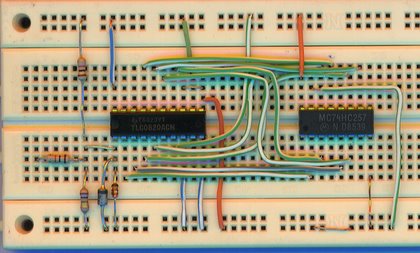

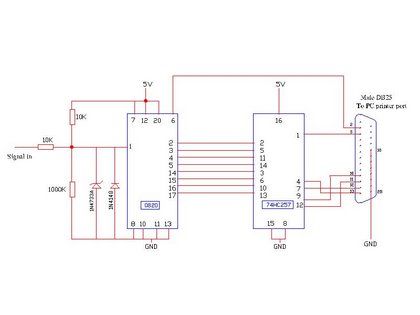

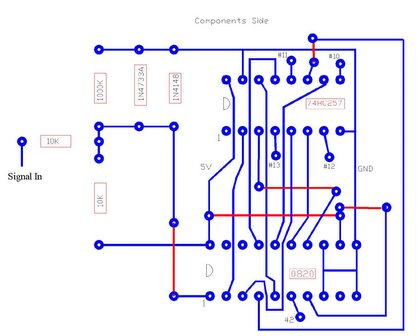

Отдельно стоит остановиться только на преобразователях, а именно ADC0820 или TLC0820. 74НС257 — буфер, защищает параллельный порт вашего компьютера, пренебрегать не рекомендую, т.к. опасность «сжечь» его существует. Найти их сложно, но можно. В крайнем случае, придется заказать из международных каталогов. Думаю, это стоит того.

Чего-то не хватает? А… Программы! Программа предлагается в двух вариантах (заметьте, БЕСПЛАТНО!) — для DOS и для Windows. Что лучше? А что вам больше понравится, DOS-вариант быстрее, т.к. написан на Ассемблере, Windows — красивее. Внимание! Если при установке Windows версии возникла ошибка DLL, скопируйте inpout32.dll в системную папку (интерфейс параллельного порта).

Скачать можно здесь:

Перевод: Ale)(ander, по заказу РадиоЛоцман

Источник

Самодельная цифровая приставка осциллограф к компьютеру своими руками

Классификация

Изготовление дровницы на даче своими руками

Так как осциллоскоп работает с входящими сигналами, то по виду обработки импульсов приборы делятся на:

В аналоговых аппаратах применяются ЭЛТ с электростатическим смещением.

Внешний вид аналогового осциллографа

Цифровые аппараты оснащены жк-дисплеем. Они имеют память, позволяющую рассматривать уже зафиксированные сигналы, делать их скриншоты. ЖК-цветной монитор способствует улучшению восприятия картинки.

Следующее деление можно провести по числу лучей:

Важно! N-лучевой прибор показывает сразу n-графиков на дисплее. У него n-входов

Но количество входов (каналов) не всегда равно количеству лучей. Так, двухканальный измеритель может отображать два сигнала одним лучом, но не одновременно.

Цифровой прибор с осциллограммой на жк дисплее

Цифровые осциллографы можно разделить на модели:

• стробоскопические;
• запоминающие;
• люминофорные;
• виртуальные.

Стробоскопические осциллографы сжимают спектр исследуемого сигнала путём моментального стробирования в определённой точке. С каждым новым появлением сигнала точка смещается по кривой, пока не простробируется сигнал. На дисплей выдаётся преобразованная кривая, повторяющая форму основного сигнала, но состоящая из мгновенных значений.

В запоминающих моделях цифровой формат информации позволяет сохранять результаты измерений в памяти или выводить на печать. У большинства моделей в наличии накопитель, где можно хранить картинки в виде файлов.

Технология «цифрового люминофора» даёт возможность имитировать изменение интенсивности картинки, присущее аналоговым моделям, но уже в цифровом формате. Люминофорные осциллографы выдают на дисплей модулированные сигналы в мельчайших подробностях, как и аналоговые устройства. При этом они обеспечивают измерение, сравнение и хранение, как цифровые запоминающие модели.

Отдельный класс виртуальных осциллографов может быть внешним или внутренним дополнительным гаджетом на базе ISA или PCI карт. ПО любого виртуального осциллоскопа разрешает полностью управлять прибором и предоставляет линейку сервисных опций: цифровая фильтрация, экспорт и импорт данных и иные возможности.

Двухканальный прибор

Модели типа «два канала – один луч» имеют два канала вертикальной развёртки и однолучевую ЭЛТ. Конструктивно это переключаемые электронным переключателем входы Y1 и Y2. Переключатель поочерёдно соединяет выходные сигналы каналов с пластинами вертикального отклонения.

Mixed Signal Oscilloscopes (MSO)

The mixed signal oscilloscope (MSO) combines the performance of a DPO with the basic functionality of a 16-channel logic analyzer, including parallel/serial bus protocol decoding and triggering. The MSO’s digital channels view a digital signal as either a logic high or logic low, just like a digital circuit views the signal. This means as long as ringing, overshoot and ground bounce do not cause logic transitions, these analog characteristics are not of concern to the MSO. Just like a logic analyzer, a MSO uses a threshold voltage to determine if the signal is logic high or logic low. The MSO is the tool of choice for quickly debugging digital circuits using its powerful digital triggering, high-resolution acquisition capability, and analysis tools. The root cause of many digital problems is quicker to pinpoint by analyzing both the analog and digital representations of the signal, as shown in Figure 17, making an MSO ideal for verifying and debugging digital circuits.

Figure 17: The MSO provides 16 integrated digital channels, enabling the ability to view and analyze time-correlated analog and digital signals.

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

• Ненужные Bluetooth наушники или аудиомодуль.
• Планшет или смартфон на Android.
• Литий-ионный аккумулятор типоразмера 18650.
• Холдер для него.
• Контроллер заряда.
• Гнездо Jack 2,1 Х 5,5 мм.
• Разъем для подключения измерительных щупов.
• Сами щупы.
• Выключатель.
• Пластиковая коробочка из-под губки для обуви.
• Экранированный провод сечением 0,1 мм².
• Тактовая кнопка.
• Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

1. Холдер.
2. Выключатель.
3. Контакты «BAT + и «BAT –.
4. Контроллер заряда.
5. Контакты «IN + и «IN –.
6. Разъём Jack 2,1 Х 5,5 мм.
7. Контакты «OUT+ и «OUT –.
8. Контакты батареи.
9. Плата управления.
10. Контакты кнопки включения.
11. Тактовая кнопка.
12. Гнездо для щупов.
13. Контакты микрофона.

Далее припаять провода к контроллеру заряда и плате управления, затем поместить их внутрь корпуса и зафиксировать термоклеем. Закрыть коробочку крышкой и защёлкнуть её.

Затем скачать из плеймаркета приложение виртуального осциллографа и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Следует проверить правильность подключения и исправность внутренних компонентов. Если все в порядке, нужно попробовать запустить осциллограф снова.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

1. Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
2. Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
3. Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет. Список запчастей следующий:

• двусторонняя плата с готовыми дорожками;
• АЦП AD9288−40BRSZ;
• система собирается на процессоре марки CY7C68013A;
• резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
• паяльник и монтажный фен, паяльная паста, флюс и припой;
• провод с площадью сечения 0,1 мм2 и лаковым покрытием;
• тороидальный сердечник для изготовления трансформатора;
• чип памяти EEPROM flash 24LC64;
• реле с управляющим напряжением не более 3,3 В;
• операционные усилители AD8065;
• преобразователь постоянного тока DC-DC;
• USB коннектор;
• стеклотекстолит;
• разъемы для щупов, корпус для платы.

Способы чистки физической памяти компьютера или ноутбука

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

• стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
• толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
• сквозная металлизация отверстий;
• лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Регулируем скорость вентиляторов компьютера или ноутбука

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

• сопротивление на 120 кОм:
• коннектор mini Jake;
• щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.

Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.

Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.

Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.

Компьютер запросит драйвера на новое устройство.

Установить их, указав путь к папке.

Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Осциллограф своими руками на AVR — инструкция по сборке, характеристики

Характеристики осциллографа на AVR:

1. Частота измерения: 10 Гц–7.7 кГц.
2. Макс. входное напряжение: 24В AC/30В DC.
3. Напряжение питания: 12В DC.
4. Разрешение экрана: 128×64 пикселей.
5. Область экрана осциллограммы: 100×64 пикселей.
6. Информационная область экрана: 28×64 пикселей.
7. Режим триггера: автоматический.

Рассмотрим проект осциллографа с использованием МК PIC18F2550 и графического LCD с контроллером KS0108. В качестве среды разработки здесь использована WinAVR, которая основывается на open source AVR-GNU компиляторе и прекрасно работает с AVR Studio 4. Графическую библиотека разработана специально для данного проекта.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

1. Скачать и установить на компьютер приложение Cypress Suite.
2. Запустить программу и перейти в меню EZ Console.
3. Нажать на надпись «LG EEPROM».
4. Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
5. Если появилась ошибка «Error», запустить операцию прошивки снова.
6. После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

1. Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
2. После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.
3. Для проверки работоспособности подать тестовый сигнал. Должна появиться синусоида.

Устройство готово к работе.

Калибровка необходима устройству, работающему через аттенюатор и внутреннюю звуковую карту. Для этого подать на гаджет сигнал с известными амплитудой и частотой. Добившись устойчивой развертки, включить измерительную сетку. Согласовывая действия подстроечного резистора с регулировками на панели управления, привести значения сетки к исходным величинам.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере. Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Готовые изделия перед включением обязательно заземлить. Соблюдать осторожность при подаче сигнала на порт звукового адаптера.

Что нужно использовать?

Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Из недостатков данной утилиты можно отметить то, что она работает несколько нестабильно. В процессе своей работы программа может иногда зависать, а для того, чтобы потом ее сбросить, нужно будет использовать специализированный Task Manager. Однако все это компенсируется тем, что утилита имеет привычный интерфейс, является достаточно удобной в использовании, а также отличается достаточно большим количеством функций, которые позволяют сделать полноценный осциллограф из компьютера.

Осциллограф из компьютера — соответствует ли оборудование ПК требованиям

Если у вас современный персональный компьютер, оснащённый звуковой картой, к которому подключён монитор, этого уже достаточно. Конфигурация компьютера не имеет никакого значения, а также вместо стационарного ПК можно использовать ноутбук и даже нетбук.

ВАЖНО! Настройка вашего компьютера как осциллографа никак не помешает его остальным функциям – не придётся ничего добавлять внутрь самого ПК (это просто осциллограф-приставка к компьютеру) или критически изменять в программном обеспечении.

Обычно всё, что необходимо для настройки виртуального прибора, уже есть в конструкции ПК. Для того, чтобы «организовать» работу устройств, достаточно скачать готовый софт, который находится в свободном доступе в сети – это полностью безопасно и легко для освоения даже пользователем-новичком.
