Опель зафира замена термостата своими руками

Термостат — проверка и замена

Описание предварительной проверки термостата дано в разделе «Система охлаждения — проверка технического состояния». Снятие термостата необходимо при обнаружении его неисправности в ходе проверки на автомобиле или при наличии подозрений на неполное открытие клапана термостата.

Последовательность выполнения на автомобилях с двигателями 1,4 и 1,6 DOHC

4. Извлекаем шланг подвода охлаждающей жидкости к дроссельному узлу из держателей на крышке головки блока цилиндров (см. «Крышка головки блока цилиндров двигателей 1,4 и 1,6 DOHC — снятие, замена прокладки и установка»).

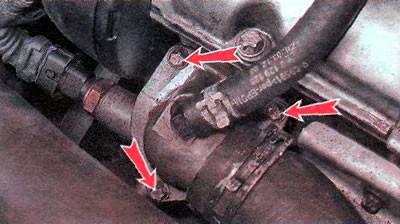

5. Ключом TORX Е8 отворачиваем три болта крепления крышки термостата к головке блока цилиндров.

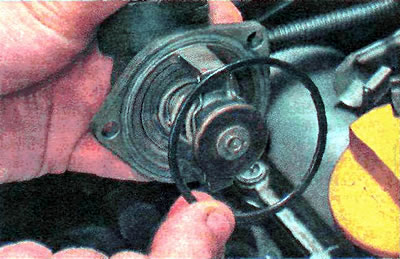

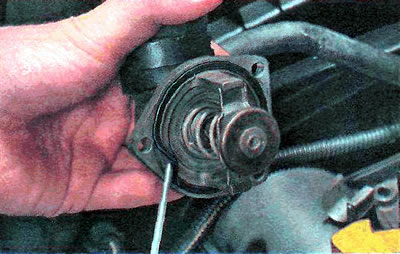

6. При помощи тонкой шлицевой отвертки поддеваем.

. и снимаем уплотнительное кольцо крышки термостата, при сборке его надо заменить новым.

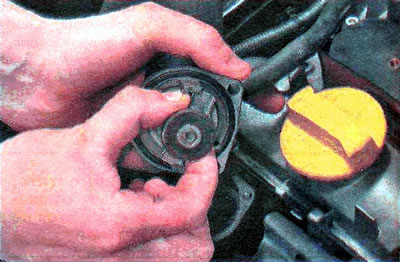

7. Слегка утапливая, поворачиваем термостат.

. и снимаем его, выводя из зацепления с фиксаторами на крышке.

8. Помещаем термостат в емкость с водой и начинаем нагревать. При достижении температуры 92°C термостат должен начать открываться. При температуре 107°C он должен полностью открыться, а ход его клапана при этом должен составлять около 7 мм. Если ход клапана меньше или температура полного открытия термостата значительно меньше указанной, термостат необходимо заменить.

9. Установку деталей выполняем в обратной последовательности.

Последовательность выполнения на автомобилях с двигателем 1,8 DOHC

4. Отсоединяем от корпуса термостата шланг подвода охлаждающей жидкости к дроссельному узлу (см. «Крышка головки блока цилиндров двигателя 1,8 DOHC — снятие, замена прокладки и установка»),

5. Отсоединяем колодку жгута проводов от датчика температуры охлаждающей жидкости (см. «Датчик температуры охлаждающей жидкости — проверка и замена»).

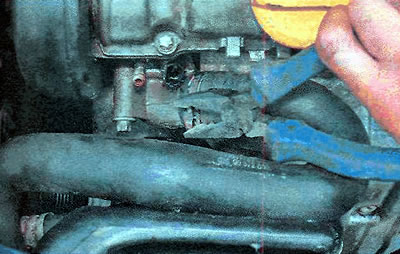

6. Пассатижами ослабляем и сдвигаем по шлангу стяжной хомут.

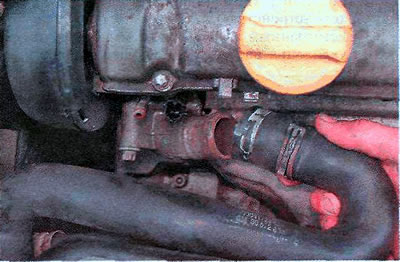

. и отсоединяем шланг от корпуса термостата.

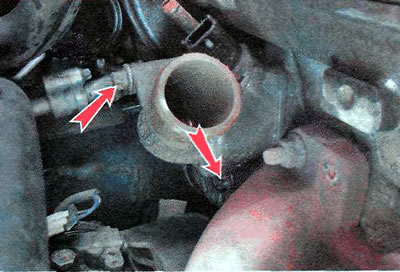

7. Ключом TORX Е8 отворачиваем два болта крепления корпуса термостата к головке блока цилиндров и снимаем его.

8. Помещаем термостат в емкость с водой и начинаем нагревать. При достижении температуры 80°C термостат должен начать открываться. При температуре 107°C он должен полностью открыться. Если температура полного открытия термостата значительно меньше указанной, термостат необходимо заменить.

9. Установку деталей выполняем в обратной последовательности, обязательно заменяем прокладку термостата новой.

Источник

Элементы системы охлаждения Opel Zafira с 2005 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Opel Zafira , вентилятор охлаждения Opel Zafira , радиатор охлаждения Opel Zafira

5. Элементы системы охлаждения

Электромотор вентилятора системы охлаждения

Снятие и установка

1. Открыть крышку капота.

2. Отвернуть гайку крепления и отсоединить отрицательную клемму от аккумуляторной батареи.

3. Поднять полностью автомобиль на подъемнике.

4. Высвободить из зажима и отсоединить жгут электропроводки компрессора от кожуха вентилятора системы охлаждения.

5. Полностью опустить автомобиль на подъемнике.

6. Снять корпус воздушного фильтра в сборе.

7. Снять резонатор в сборе (см. главу Система впуска и выпуска).

8. Отсоединить от двух монтажных кронштейнов (2) и отсоединить верхний шланг радиатора (1) от кожуха вентилятора, как показано на рисунке ниже.

9. Отсоединить водяной шланг (1) от монтажного кронштейна (2), как показано на рисунке ниже.

10. Отсоединить разъем жгута электропроводки от модуля системы охлаждения (1), как показано на рисунке ниже.

11. Снять кожух вентилятора системы охлаждения.

• Отвернуть два болта крепления (1), показанные на рисунке ниже.
• Потянуть два кронштейна (2) по направлению вверх от радиатора.
• Извлечь кожух вентилятора системы охлаждения.

12. Отсоединить вентилятора системы охлаждения от кожуха.

• Отвернуть болт крепления (2) и отсоединить разъем жгута электропроводки (1), показанный на рисунке ниже.
• Высвободить из зажимов жгут электропроводки.
• Отвернуть три болта крепления (3), как показано на рисунке ниже.

13. Установить вентилятор системы охлаждения на кожух.

• Затянуть три болта крепления с необходимым моментом затяжки.
• Зафиксировать жгут электропроводки в зажимах. Затянуть болт крепления.

14. Подсоединить кожух вентилятора в сборе к радиатору. Затянуть болты крепления с моментом затяжки 5 Н · м.

15. Подсоединить разъем жгута электропроводки модуля охлаждения.

16. Зафиксировать водяной шланг в трех зажимах.

17. Установить резонатор в сборе.

18. Установить корпус воздушного фильтра.

19. Полностью поднять автомобиль на подъемнике.

20. Подсоединить жгут электропроводки компрессора к кожуху вентилятора.

21. Полностью опустить автомобиль на подъемнике.

22. Подсоединить отрицательную клемму к аккумуляторной батарее. Затянуть гайку крепления с необходимым моментом затяжки.

23. Закрыть крышку капота.

Термостат

Снятие и установка

1. Открыть крышку капота.

2. Отвернуть гайку крепления и отсоединить отрицательную клемму от аккумуляторной батареи.

3. Полностью поднять автомобиль на подъемнике.

4. Подставить под двигатель емкость для сбора охлаждающей жидкости.

5. Слить охлаждающую жидкость в заранее подготовленную емкость.

• Подсоединить подходящий шланг на сливной кран (2), как показано на рисунке ниже.
• Отвернуть сливной болт (1). Слить охлаждающую жидкость.
• Затянуть сливной болт.

6. Полностью опустить автомобиль на подъемнике.

7. Отвернуть гайку крепления (2) и отсоединить кронштейн жгута электропроводки (1) от корпуса термостата, как показано на рисунке ниже.

8. Отсоединить разъем жгута электропроводки (4) термостата, показанный на рисунке ниже.

9. Отпустить хомут крепления и отсоединить верхний водяной шланг радиатора (5) от штуцера, как показано на рисунке ниже.

10. Отвернуть четыре болта крепления и снять термостат в сборе (3).

11. Очистить контактные поверхности.

12. Установить термостат в сборе. Затянуть четыре болта крепления с моментом затяжки 8 Н · м

13. Подсоединить верхний шланг радиатора и затянуть хомут крепления.

14. Подсоединить жгут электропроводки к корпусу термостата. Затянуть гайку крепления с необходимым моментом затяжки.

15. Подсоединить разъем жгута электропроводки термостата.

16. Заполнить систему охлаждения двигателя охлаждающей жидкостью и выполнить операции по удалению воздуха из системы.

17. Подсоединить отрицательную клемму к аккумуляторной батарее.

18. Выполнить чтение ошибок.

19. Закрыть крышку капота.

Водяной насос

Снятие и установка

1. Снять корпус воздушного фильтра в сборе.

2. Снять шкив привода водяного насоса в сборе (1), показанный на рисунке ниже.

• Отвернуть три болта крепления (2). Шкив не снимать.

3. Полностью поднять автомобиль на подъемнике.

4. Снять ремень привода навесного оборудования.

5. Слить охлаждающую жидкость.

• Подставить под двигатель емкость для сбора охлаждающей жидкости.
• Подсоединить подходящий шланг на сливной кран (2), как показано на рисунке ниже.
• Отвернуть сливной болт (1). Слить охлаждающую жидкость.
• Затянуть сливной болт.

6. Полностью опустить автомобиль на подъемнике.

7. Отвернуть три болта крепления и снять шкив привода водяного насоса.

8. Отвернуть 5 болтов крепления и снять водяной насос (2) с модуля (1), как показано на рисунке ниже.

9. Очистить все привалочные поверхности.

10. Очистить все резьбовые соединения.

11. Установить водяной насос в сборе. Затянуть 5 болтов крепления с моментом затяжки 8 Н · м.

12. Установить шкив привода водяного насоса. Затянуть три болта крепления.

Примечание
Всегда после снятия использовать новые болты крепления с нанесенным на их резьбу фиксатором.

13. Полностью поднять автомобиль на подъемнике.

14. Установить ремень привода навесного оборудования.

15. Полностью опустить автомобиль на подъемнике.

16. Затянуть окончательно три болта крепления шкива привода водяного насоса.

17. Установить корпус воздушного фильтра.

18. Заполнить систему охлаждения охлаждающей жидкостью. Выполнить операции по удалению воздуха из системы.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

15. Подсоединить разъем жгута электропроводки модуля охлаждения.

16. Зафиксировать водяной шланг в трех зажимах.

17. Установить резонатор в сборе.

18. Установить корпус воздушного фильтра.

19. Полностью поднять автомобиль на подъемнике.

20. Подсоединить жгут электропроводки компрессора к кожуху вентилятора.

21. Полностью опустить автомобиль на подъемнике.

22. Подсоединить отрицательную клемму к аккумуляторной батарее. Затянуть гайку крепления с необходимым моментом затяжки.

23. Закрыть крышку капота.

Термостат

Снятие и установка

1. Открыть крышку капота.

2. Отвернуть гайку крепления и отсоединить отрицательную клемму от аккумуляторной батареи.

3. Полностью поднять автомобиль на подъемнике.

4. Подставить под двигатель емкость для сбора охлаждающей жидкости.

5. Слить охлаждающую жидкость в заранее подготовленную емкость.

• Подсоединить подходящий шланг на сливной кран (2), как показано на рисунке ниже.
• Отвернуть сливной болт (1). Слить охлаждающую жидкость.
• Затянуть сливной болт.

6. Полностью опустить автомобиль на подъемнике.

7. Отвернуть гайку крепления (2) и отсоединить кронштейн жгута электропроводки (1) от корпуса термостата, как показано на рисунке ниже.

8. Отсоединить разъем жгута электропроводки (4) термостата, показанный на рисунке ниже.

9. Отпустить хомут крепления и отсоединить верхний водяной шланг радиатора (5) от штуцера, как показано на рисунке ниже.

10. Отвернуть четыре болта крепления и снять термостат в сборе (3).

11. Очистить контактные поверхности.

12. Установить термостат в сборе. Затянуть четыре болта крепления с моментом затяжки 8 Н · м

13. Подсоединить верхний шланг радиатора и затянуть хомут крепления.

14. Подсоединить жгут электропроводки к корпусу термостата. Затянуть гайку крепления с необходимым моментом затяжки.

15. Подсоединить разъем жгута электропроводки термостата.

16. Заполнить систему охлаждения двигателя охлаждающей жидкостью и выполнить операции по удалению воздуха из системы.

17. Подсоединить отрицательную клемму к аккумуляторной батарее.

18. Выполнить чтение ошибок.

19. Закрыть крышку капота.

Водяной насос

Снятие и установка

1. Снять корпус воздушного фильтра в сборе.

2. Снять шкив привода водяного насоса в сборе (1), показанный на рисунке ниже.

• Отвернуть три болта крепления (2). Шкив не снимать.

3. Полностью поднять автомобиль на подъемнике.

4. Снять ремень привода навесного оборудования.

5. Слить охлаждающую жидкость.

• Подставить под двигатель емкость для сбора охлаждающей жидкости.
• Подсоединить подходящий шланг на сливной кран (2), как показано на рисунке ниже.
• Отвернуть сливной болт (1). Слить охлаждающую жидкость.
• Затянуть сливной болт.

6. Полностью опустить автомобиль на подъемнике.

7. Отвернуть три болта крепления и снять шкив привода водяного насоса.

8. Отвернуть 5 болтов крепления и снять водяной насос (2) с модуля (1), как показано на рисунке ниже.

9. Очистить все привалочные поверхности.

10. Очистить все резьбовые соединения.

11. Установить водяной насос в сборе. Затянуть 5 болтов крепления с моментом затяжки 8 Н · м.

12. Установить шкив привода водяного насоса. Затянуть три болта крепления.

Примечание
Всегда после снятия использовать новые болты крепления с нанесенным на их резьбу фиксатором.

13. Полностью поднять автомобиль на подъемнике.

14. Установить ремень привода навесного оборудования.

15. Полностью опустить автомобиль на подъемнике.

16. Затянуть окончательно три болта крепления шкива привода водяного насоса.

17. Установить корпус воздушного фильтра.

18. Заполнить систему охлаждения охлаждающей жидкостью. Выполнить операции по удалению воздуха из системы.
