Замена ремня ГРМ на Опель Зафира 1.8 Z18XER

Механизм газораспределения приводится в действие цепным или ременным приводом. На Опель Зафира в качестве привода использован ремень. В этой статье мы поговорим о том, как самостоятельно совершить замену уже отслужившей свой срок ременной передачи. Производитель рекомендует совершать замену данного расходника после 50 000 км. Этого регламента и следует придерживаться. Но при этом не надо забывать о том, что ремень может износиться гораздо раньше положенного срока. А если ваш автомобиль эксплуатируется в условиях российских дорог, то это утверждение приобретает особенный смысл.

Кто-то скажет, что нет надобности вникать в суть вопроса, так как можно просто обратиться в сервисный центр, где профессионалы все сделают быстро и грамотно. Это, конечно же, так. Но при этом не будем забывать о том, что за ремонт придется платить деньги, а самостоятельный ремонт автомобиля – это экономия плюс полученный опыт.

Признаки износа

Ремень газораспределительного механизма нужно точно менять, если на нем будут обнаружены следующие дефекты:

• Масляные пятна. Они являются следствием разгерметизации системы. Это значит, что сальники начали протекать, и их тоже необходимо заменить. Подтек масла необходимо заменить, потому что масло сильно разрушает резину. А ременная передача сделана именно из резины, пусть и очень высокого качества.
• Трещины и сколы. Это признаки износа материала, из которого выполнена ременная передача. Если эксплуатировать автомобиль на сильном морозе, то трещины обязательно появятся, и произойдет это несколько раньше, чем при эксплуатации в обычных погодных условиях.
• Износ зубцов. Именно зубцами ремень сцепляется с шестеренками. Поэтому эта часть ременной передачи изнашивается раньше. Зубья постепенно стираются, и если вовремя не заменить ремень, то их износ вполне может стать причиной схода ремня со звездочек.
• Разлохмачивание торцов. Это также происходит в следствие износа структуры ремня. Материал начинает расслаиваться, и со стороны торцов появляются отдельные нити. Их присутствие говорит о том, что давно пора подумать о замене ремня.

Вообще, узел ГРМ – это очень важно, и недооценивать его значение никак нельзя. Благодаря ему происходит синхронизация движения валов и подача топлива в цилиндры. Распределительный и коленчатый валы соединяются при помощи ремня, который представляет собой резиновый обруч с металлическим усилением внутри.

Ремень ГРМ – это еще и привод масляного насоса. А это уже двойные нагрузки. Ввиду этого ремень испытывает повышенные нагрузки, которые в конце концов изнашивают его. Если ремень износился, его уже нельзя использовать. Сильный износ материала обязательно приведет к тому, что ремень оборвется. Если это случится, то это будет уже настоящей проблемой. Только представьте себе, что полностью перестанет выполняться синхронизация движения валов. Мотор в этом случае погрузится в настоящий хаос. Клапана обязательно столкнутся с поршнями и, конечно же, деформируются из-за этого. Столкновение этих деталей принесет еще много проблем автовладельцу. Короче говоря, мотор после этого придется серьезно ремонтировать.

Замена ремня на таком же двигателе

Вот мы и подошли, наконец, к теме замены ременной передачи. Этот текст ориентирован на тех, кто будет производить данный вид ремонта самостоятельно. Итак, если вы решились, тогда приготовьте все необходимое, имеется в виду – необходимые расходники и ключи. Вместе с ремнем вам будет лучше купить еще и натяжной ролик. Правда, его замена не является обязательной. Делать это необходимо только в том случае, если на ролике был обнаружен люфт. Если сами вы не можете точно определить его наличие, позовите специалиста, который выполнит процедуру диагностики состояния ролика и всего узла. А вот что обязательно нужно заменить, так это сальники и прокладки.

После этого останется только приготовить набор ключей. Вам обязательно понадобится домкрат, поэтому позаботьтесь о том, чтобы он тоже был поблизости. Если все готово, можно начинать.

Замена ремня

1. Сначала обесточиваем автомобиль и снимаем ремень дополнительного оборудования.
2. Снимаем воздушный фильтр.
3. Демонтируем правое колесо и брызговик.
4. Поршень первого цилиндра устанавливаем в мертвую точку.
5. Снимаем переднюю крышку механизма газораспределения.
6. Следует помнить, что в случае когда ремень снимается не для того, чтобы его заменить на другой, обязательно нужно сделать метки, указывающие направление его движения. Необходимость этого объясняется тем, что зубцы прирабатываются к звездочкам, и если установить ремень в обратном направлении, они быстро сточатся.
7. Выворачиваем крепление коленвального шкива и демонтируем шкив. Может и не получиться открутить болт сразу, так как закручен он большим моментом. В этом случае нужно зафиксировать коленвал путем нажатия на тормоз на пятой передаче.

8. Теперь снимаем натяжной ролик.

9. Снимаем нижнюю крышку ГРМ и начинаем отворачивать промежуточный ролик. Снимаем его.

10. Ослабляем натяжной ролик. Для этого он поворачивается по часовой при помощи ключа.
11. Снимаем ремень ГРМ.

Теперь начинаем устанавливать новые расходные материалы. Все должно происходить от обратного. После того, как закончите сборку, обязательно проверьте работу двигателя. Вы не услышите никаких посторонних шумов, если все сделаете правильно. А если что-то пошло не так, мотор обязательно будет неестественно шуметь. Это будет означать, что все придется делать заново.

Видео

Источник

Ремень привода ГРМ — проверка состояния, регулировка натяжения и замена

Все операции, связанные с обслуживанием ремня привода ГРМ, следует проводить в строгом соответствии с указанной периодичностью (см. «Периодическое техническое обслуживание»).

Замечание. Замену ремня следует произвести раньше срока, установленного регламентом технического обслуживания, если во время проверки выяснится, что на его поверхности имеются надрывы, потертости, трещины или следы попадания на ремень масла и охлаждающей жидкости. Выполнение работы показано на примере регулировки двигателя 1,6 DOHC. На остальных двигателях операция выполняется аналогично.

Проверка состояния

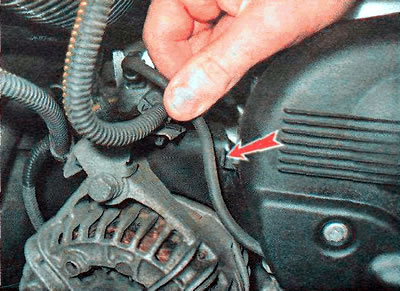

3. Отсоединяем жгут проводов датчика положения распределительного вала от верхней крышки.

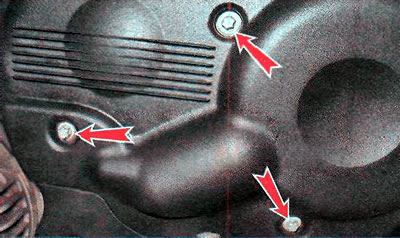

4. Ключом TORX Е10 отворачиваем три болта крепления передней верхней крышки ремня привода ГРМ.

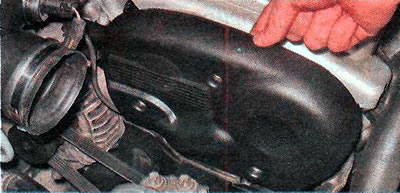

5. Снимаем верхнюю крышку ремня привода ГРМ.

6. На автомобилях с МКП включаем четвертую или пятую передачу.

7. Поднимаем с помощью домкрата правую переднюю сторону автомобиля (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

8. Вращаем правое переднее колесо по часовой стрелке (при этом будет вращаться и коленчатый вал двигателя) и осматриваем ремень привода ГРМ на предмет разрыва, трещин и потертостей. При наличии повреждений ремень необходимо заменить (см. ниже).

Замечание. На автомобилях с АКП проворачиваем коленчатый вал за болт крепления его шкива.

Проверка и регулировка натяжения, замена

2. Снимаем натяжное устройство ремня привода вспомогательных агрегатов (см. «Ремень привода вспомогательных агрегатов — замена натяжного устройства»).

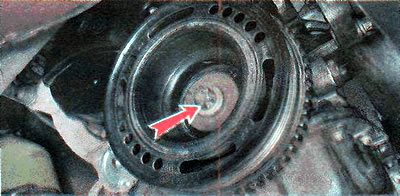

3. На автомобилях с МКП помощник нажимает педаль тормоза, в это время торцовым ключом TORX Е18 отворачиваем болт крепления шкива коленчатого вала.

Замечание. На автомобилях с АКП необходимо застопорить коленчатый вал от проворачивания прочной отвёрткой через отверстие в картере.

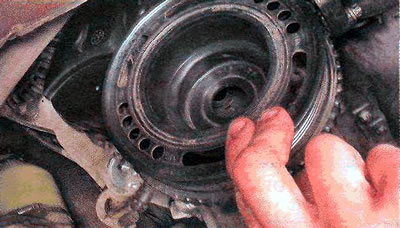

4. Снимаем шкив коленчатого вала и заворачиваем на место болт его крепления.

5. Ключом TORX Е10 отворачиваем болт крепления нижней крышки.

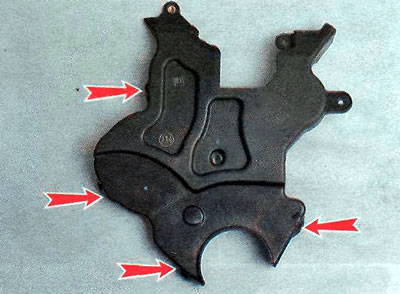

6. Поочередно выводим из зацепления четыре держателя нижней крышки (для наглядности местоположение держателей показано на снятой крышке).

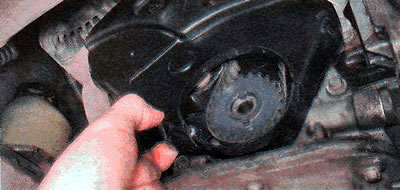

7. Снимаем нижнюю крышку.

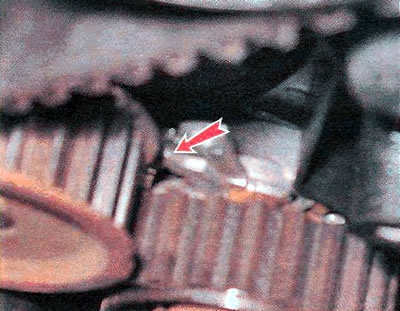

8. Ключом TORX Е18 с удлинителем вращаем коленчатый вал двигателя за болт крепления его шкива, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

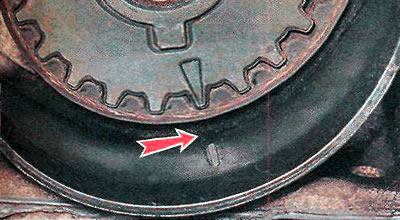

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с меткой на задней крышке ремня привода ГРМ.

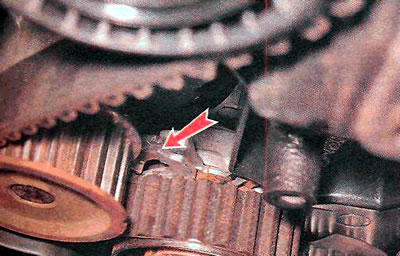

При нормальном натяжении ремня привода ГРМ выступ на подвижной части натяжного устройства должен совпадать с вырезом на его неподвижной части.

Если выступ смещен относительно выреза против часовой стрелки, значит, натяжение ремня недостаточное и поэтому следует провести регулировку натяжения (см. ниже). Если выступ смещен по часовой стрелке, возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала требуется провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно слабо натянут, необходимо заменить натяжное устройство (см. «Ремень привода ГРМ — замена натяжного устройства»).

Выполняемые далее операции требуются для регулировки натяжения ремня привода ГРМ.

9. Ключом TORX Т40 ослабляем затяжку болта крепления натяжного ролика ремня ГРМ.

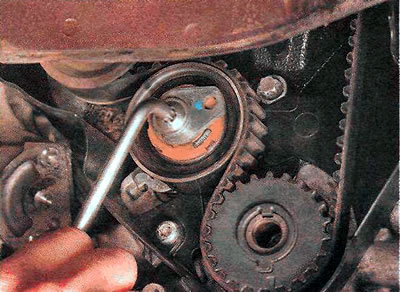

10. Шестигранным ключом на 6 мм регулируем натяжку ремня ГРМ (по часовой стрелке усиливаем натяжение, против часовой стрелки — ослабляем), так чтобы совместить метки на натяжном устройстве.

11. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить.

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

Замечание. Ремень привода ГРМ подлежит замене после снятия независимо от пробега и степени его изношенности.

12. Еще раз проверяем совмещение установочных меток фаз газораспределения.

13. Разъединяем колодку жгута проводов датчика положения распределительного вала (см. «Датчик положения распределительного вала — замена»).

14. Максимально ослабляем натяжение ремня (см. выше).

15. Снимаем правую опору силового агрегата (см. «Опоры и штанги силового агрегата — замена»).

16. Снимаем ремень привода ГРМ со всех зубчатых шкивов.

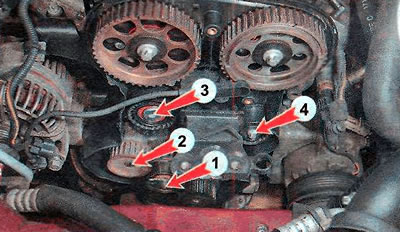

17. Проверяем отсутствие люфтов и заеданий при вращении ролика натяжного устройства 1, шкива насоса охлаждающей жидкости 2 и направляющих роликов 3, 4.

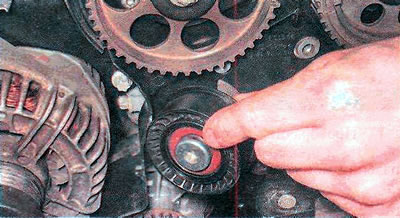

Для замены направляющего ролика 3 ключом TORX Т50 отворачиваем болт крепления и снимаем его.

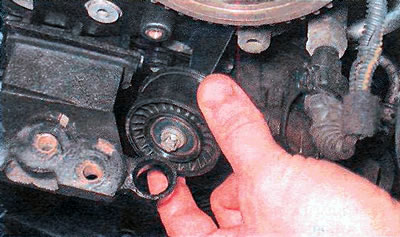

Для замены направляющего ролика 4 ключом TORX Е10 отворачиваем болт его крепления и снимаем его.

18. Установку деталей выполняем в обратной последовательности. После установки ремня привода ГРМ регулируем его натяжение (см. выше).

Замечание.

• 1. На ремне привода ГРМ может быть указано направление его вращения.

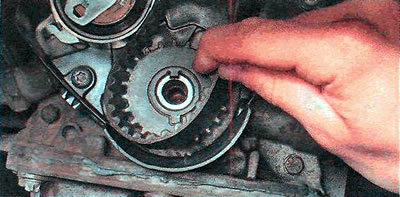

• 2. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала.

Источник

Как заменить ремень ГРМ на Опеле Зафира своими руками?

Привод газораспределительного механизма у двигателя внутреннего сгорания может быть ременным или цепным. Ремень ГРМ – это техническое изделие, в состав которого входит резина. Он синхронизирует работу коленчатого и распределительного вала двигателя.

Это расходник замкнутого типа, с внутренней стороны имеет насечки для посадки зубьев шестерней. Он передает вращательные усилия с коленчатого вала двигателя на распределительный вал, тем самым обеспечивая работу всего газораспределительного механизма. Но как известно, ремень ГРМ – это расходная деталь. Как и любой другой такой элемент, он нуждается в своевременной замене.

Признаки необходимости замены

Замена ремня ГРМ на Опеле Зафира осуществляется при пробеге 50-70 тысяч километров. Однако часто появляются симптомы, при которых необходимо поменять ремень ГРМ раньше положенного срока.

Признаки необходимости замены:

• Неуверенный запуск двигателя и потеря мощности. Ремень, который плохо натянут, может перескочить на несколько зубьев. Таким образом, нарушится работа зажигания, в результате чего смесь будет воспламеняться позже или раньше положенного;
• Дым из выхлопной трубы – оплавление и разрушение катализатора – одна из подобных поломок. В моторе происходит неполное сгорание смеси. Поэтому выхлоп окрашивается в темный оттенок;
• Стук в районе двигателя. Ремень при сильном износе может трескаться. Появляются разные звуки, которые исходят из-под защиты кожуха газораспределительного механизма. Как правило, звуки могут исходить из подшипника натяжного ролика. Тянуть с ремонтом не стоит;
• Потертости и трещины на ремне;
• Невозможно завести двигатель. Стартер вращается вхолостую.

При наличии одного или нескольких из перечисленных признаков, ремень нужно срочно проверить и, при необходимости, заменить.

Выбор нового ремня

Автопроизводитель в книжке по эксплуатации рекомендует устанавливать только оригинальные комплектующие. Но такие приходится заказывать и ждать по 2-3 недели. Как быть, если машина является основным или дополнительным источником заработка? На рынке существуют качественные аналоги, многие производители которых являются основными поставщиками известных автогигантов, в том числе и Опеля.

Название известных производителей:

Покупая детали этих фирм, вы не только сэкономите деньги, но и получите качественное изделие, которое прослужит не хуже заявленных производителем срокам. После выбора подходящего ремня с необходимой длиной и количеством зубьев, можно приступить непосредственно к замене.

Самостоятельная замена

Следует отметить, что вместе с новым ремнем ГРМ желательно приобрести и ролики. Срок службы этих элементов примерно одинаковый. Менять ремень нужно своевременно, так как в случае его обрыва остается небольшой шанс на сохранность силового агрегата.

Необходимые инструменты для замены ремня ГРМ на Опеле Зафира:

• Набор гаечных ключей;
• Набор головок;
• Отвертки (шлицевая и крестообразная);
• Фиксаторы;
• Дополнительные инструменты (при необходимости).

Правила техники безопасности:

1. Обесточить систему бортовой сети. Для этого отсоединить минусовую клемму аккумуляторной батареи.
2. При снятом ремне двигателя не нужно проворачивать распределительный и коленчатые валы.
3. Чтобы облегчить вращение коленчатого вала, можно снять свечи зажигания.
4. Необходимо соблюдать все моменты затяжки.

Процесс снятия ремня ГРМ:

1. Открыть капот и снять декоративную крышку двигателя.
2. Нанести предварительно метки на шкивах мелом или краской.
3. Использовать домкрат, чтобы поднять переднюю часть транспортного средства.
4. Демонтировать воздушный фильтр и воздушные шланги.
5. Снять переднее колесо и подкрылок.
6. Поднять двигатель при помощи домкрата.
7. Демонтировать кронштейн и снять правую опору силового агрегата.
8. Открутить натяжитель ремня, чтобы ослабить его. Демонтировать приводной ремень.
9. Вытащить болт из блока цилиндров, а после установить стопор маховика и снять болт шкива коленчатого вала, затем саму звездочку.
10. Временно затянуть болт шкива коленчатого вала.
11. Демонтировать правую пластину с фиксатора шкивов распредвалов. Установочная метка должна быть совмещена с выемкой фиксатора звездочек распредвалов.
12. Снять ремень ГРМ и комплектующие.

Процесс установки нового ремня ГРМ пошагово:

1. Все метки должны быть совмещены. После этого можно установить болт и новый ролик натяжителя.
2. Не снимать фиксатор до тех пор, пока ремень привода ГРМ не будет установлен. Выступ натяжителя должен вставиться в специальное установочное место. Установить новый болт вместе с направляющим роликом.
3. Провернуть коленчатый вал на несколько оборотов до положения ВМТ. Повторно проверить установочные метки. Они должны быть совмещены. Установить фиксатор, чтобы коленчатый вал случайно не провернулся.
4. Установить все детали в обратной последовательности. Проверить проделанную работу путем запуска силового агрегата. Мотор должен работать ровно и без сбоев. Проверить утечки масла и хладагента.

Процесс замены ремня ГРМ на Опеле Зафира завершен. Длительность процедуры – около 6-7 часов при наличии хотя бы начальных навыков разборки и сборки сложных технологических узлов и наличии специальных инструментов.

Последствия несвоевременной замены

При несвоевременной замене есть высокая вероятность обрыва ремня. Это чревато дорогостоящим ремонтом, ведь при этом возникают следующие поломки:

• Погнутые клапаны;
• Деформированная головка блока цилиндров;
• Другие повреждения силового агрегата.

В результате понадобится капитальный ремонт. Но бывают случаи, при которых капитальный ремонт не поможет. В этом случае можно лишь заменить двигатель. Чтобы не столкнуться с такими неприятными последствиями, ремень нужно периодически проверять и заменять.
