Опель корса замена термостата своими руками

1. Отсоедините отрицательный провод от батареи (см. Главу Системы электрооборудования двигателя).
2. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля).

Если не собираетесь заливать новую жидкость в систему, сохраните слитую жидкость для последующего использования.

1. На двигателях 1.0 и 1.2 л снимите рукав воздухозаборника. Установите емкость под патрубок крышки термостата.
2. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки термостата..
3. Выверните крепежные болты и снимите корпус вместе со встроенным в него термостатом. На двигателях 1.4 и 1.6 л снимите уплотнительное кольцо.

Болты крепления кожуха термостата двигателей 1.4 и 1.6 л DOHC

Болты крепления кожуха термостата двигателей 1.0 и 1.2 л DOHC

Снятие уплотнительного кольца термостата

1. Снимите аккумуляторную батарею с опорным кронштейном (см. Главу Системы электрооборудования двигателя).
2. Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
3. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля).

Если не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования.

1. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки установленного на головке цилиндров термостата.
2. Выверните крепежные болты и снимите крышку термостата с корпуса.

Болты крепления крышки термостата

1. Извлеките клапан термостата из корпуса и снимите уплотнительное кольцо.

1. Прежде чем окончательно утвердиться в мнении о выходе термостата из строя, проверьте уровень охлаждающей жидкости в системе, состояние и усилие натяжения приводного ремня (см. Главу Настройки и текущее обслуживание автомобиля), а также исправность функционирования измерителя температуры.
2. Одной из возможных причин слишком медленного разогрева двигателя (согласно показаниям измерителя) является заклинивание термостата в открытом положении. Замените термостат новым.
3. В случае перегрева двигателя потрогайте рукой верхний шланг радиатора. Если шланг не нагрет, возможно, термостат заклинен в закрытом положении, перекрывая циркуляцию охлаждающей жидкости через радиатор. Замените термостат.

Ни в коем случае не эксплуатируйте автомобиль со снятым термостатом! При этом может разорваться обратная связь бортового процессора, что приведет к повышению токсичности отработавших газов и чрезмерному увеличению расхода топлива.

1. Если верхний шланг нагрет, это означает, что охлаждающая жидкость исправно циркулирует через радиатор, т.е. термостат открыт. Обратитесь к материалам Раздела Диагностика неисправностей.
2. Наиболее точные результаты дает проверка термостата на верстаке.
3. Снимите термостат с двигателя (см. Главу Двигатели).
4. Подвяжите к сборке термостата отрезок проволоки и опустите ее в заполненную водой емкость Туда же опустите термометр.

Проверка исправности функционирования термостата

Проследите, чтобы термометр и термостат не соприкасались со стенками и дном емкости!

1. Начинайте медленно подогревать воду, следя за изменением показаний термометра, — срабатывание клапана термостата должно происходить в точном соответствии с требованиями Спецификаций в Главе Системы охлаждения двигателя, отопления салона и кондиционирования воздуха.
2. Оцените величину полного открывания клапана, — номинальное значение составляет b — а = 8 мм.

Проверка полноты открывания клапана термостата

Источник

Снятие, установка и проверка исправности функционирования термостата

Не открывайте крышку радиатора и не снимайте термостат до полного остывания двигателя!

Снятие

Бензиновые модели

Модели с двигателем SOHC

1. Отсоедините отрицательный провод от батареи.

2. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля).

Если не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования.

4. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки установленного справа на головке цилиндров термостата.

5. Снимите крышку корпуса ГРМ, ремень привода ГРМ с промежуточным роликом, зубчатым колесом распределительного вала и задней крышкой привода ГРМ.

6. Снимите с корпуса термостата шланг ОЖ, выверните крепежные болты и снимите крышку термостата. Термостат находится сбоку у головки цилиндров, под зубчатым колесом распределительного вала.

Болты крепления крышки термостата

7. Извлеките термостат из корпуса, снимите уплотнительное кольцо, — постарайтесь запомнить установочное положение компонентов.

Модели с двигателем DOHC

1. Отсоедините отрицательный провод от батареи (см. Главу Системы электрооборудования двигателя).

2. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля).

Если не собираетесь заливать новую жидкость в систему, сохраните слитую жидкость для последующего использования.

3. На двигателях 1.0 и 1.2 л снимите рукав воздухозаборника. Установите емкость под патрубок крышки термостата.

4. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки термостата..

5. Выверните крепежные болты и снимите корпус вместе со встроенным в него термостатом. На двигателях 1.4 и 1.6 л снимите уплотнительное кольцо.

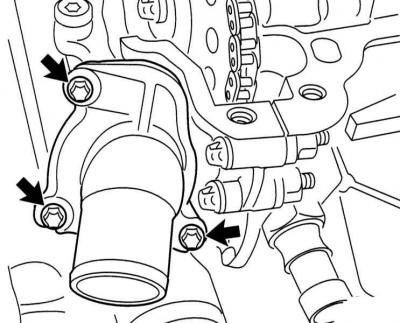

Болты крепления кожуха термостата двигателей 1.4 и 1.6 л DOHC

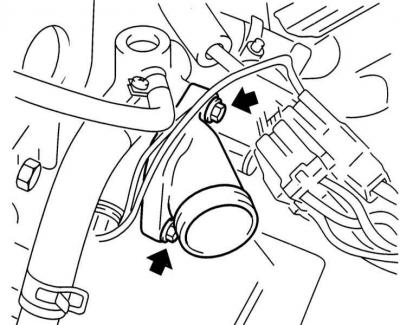

Болты крепления кожуха термостата двигателей 1.0 и 1.2 л DOHC

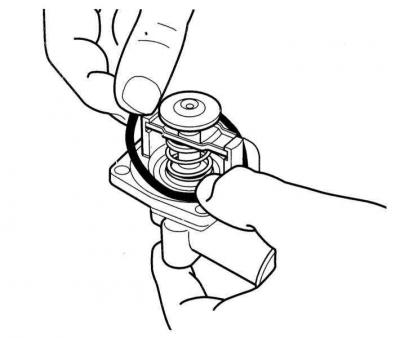

Снятие уплотнительного кольца термостата

Дизельные модели

1. Снимите аккумуляторную батарею с опорным кронштейном (см. Главу Системы электрооборудования двигателя).

2. Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера.

3. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля).

Если не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования.

4. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки установленного на головке цилиндров термостата.

5. Выверните крепежные болты и снимите крышку термостата с корпуса.

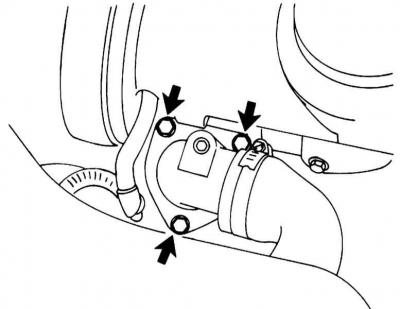

Болты крепления крышки термостата

6. Извлеките клапан термостата из корпуса и снимите уплотнительное кольцо.

Проверка

1. Прежде чем окончательно утвердиться в мнении о выходе термостата из строя, проверьте уровень охлаждающей жидкости в системе, состояние и усилие натяжения приводного ремня (см. Главу Настройки и текущее обслуживание автомобиля), а также исправность функционирования измерителя температуры.

2. Одной из возможных причин слишком медленного разогрева двигателя (согласно показаниям измерителя) является заклинивание термостата в открытом положении. Замените термостат новым.

3. В случае перегрева двигателя потрогайте рукой верхний шланг радиатора. Если шланг не нагрет, возможно, термостат заклинен в закрытом положении, перекрывая циркуляцию охлаждающей жидкости через радиатор. Замените термостат.

Ни в коем случае не эксплуатируйте автомобиль со снятым термостатом! При этом может разорваться обратная связь бортового процессора, что приведет к повышению токсичности отработавших газов и чрезмерному увеличению расхода топлива.

4. Если верхний шланг нагрет, это означает, что охлаждающая жидкость исправно циркулирует через радиатор, т.е. термостат открыт. Обратитесь к материалам Раздела Диагностика неисправностей.

5. Наиболее точные результаты дает проверка термостата на верстаке.

6. Снимите термостат с двигателя (см. Главу Двигатели).

7. Подвяжите к сборке термостата отрезок проволоки и опустите ее в заполненную водой емкость Туда же опустите термометр.

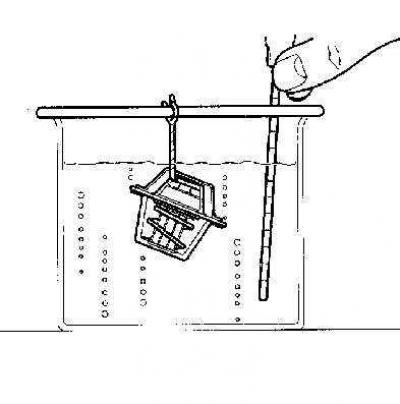

Проверка исправности функционирования термостата

Проследите, чтобы термометр и термостат не соприкасались со стенками и дном емкости!

8. Начинайте медленно подогревать воду, следя за изменением показаний термометра, — срабатывание клапана термостата должно происходить в точном соответствии с требованиями Спецификаций в Главе Системы охлаждения двигателя, отопления салона и кондиционирования воздуха.

9. Оцените величину полного открывания клапана, — номинальное значение составляет b — а = 8 мм.

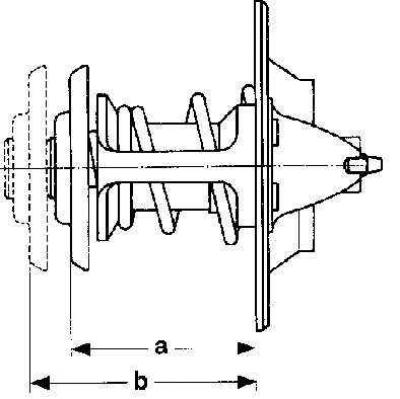

Проверка полноты открывания клапана термостата

Установка

1. Установка выполняется в обратной последовательности. Обратите внимание на следующие моменты следующее.

• Тщательно зачистите сопрягаемые поверхности и замените уплотнительные элементы;
• Поместите термостат в кожух, правильно его сориентировав;
• С требуемым усилием затяните болты крепления крышки;
• Восстановите исходное подсоединение всех шлангов и электропроводки (где требуется, установите на место снятые датчики);
• Залейте в систему охлаждающую жидкость (обратитесь к Главе Настройки и текущее обслуживание автомобиля);
• Запустите двигатель, прогрейте до рабочей температуры и убедитесь в отсутствии утечек.

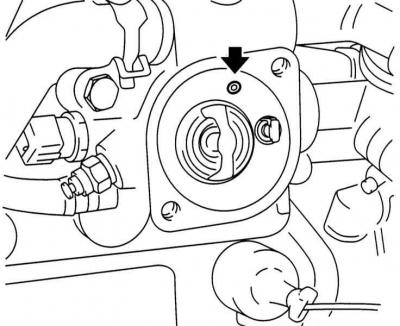

На бензиновых двигателях OHC термостат должен зайти в пазы

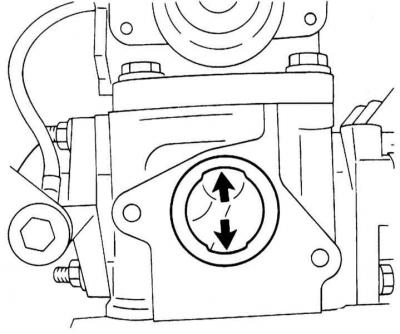

На дизельных двигателях термостат должен быть обращен отверстием вверх
