Охладитель для самогонного аппарата своими руками
Самым важным элементом самогонного аппарата является змеевик. К его изготовлению необходимо подходить очень ответственно, ведь именно здесь происходит священный процесс выделения спирта из спиртосодержащего пара. И если перегонный куб может быть, в принципе, любым, главное, чтобы герметичным, то змеевик выбрать или сделать не так то просто.
.jpg)
В змеевике, который именуют «холодильником Грэхема», происходит конденсация спиртосодержащих паров с последующим разделением на парообразную и жидкую фракции, после чего сконденсировавшийся самогон отводится наружу. Конденсация осуществляется за счет отвода охлаждения стенок змеевика водой, а в некоторых случаях воздухом. При охлаждении самогонных паров они распадаются на пар и самогон, при этом последний, стекая по змеевику, выходит в приемочную емкость.
От того, насколько грамотно и корректно изготовлен змеевик, зависит производительность самогонного аппарата и качество готового продукта.
Характеристики змеевика
Для того, чтобы увеличивать производительность самогонного аппарата, необходимо обеспечить соблюдение определенных геометрических характеристик змеевика, а именно:
- длина – чем больше этот показатель, тем выше гидравлическое сопротивление и больше площадь поверхности, контактирующая с водой.
Речь идет именно о длине трубки, из которой изготавливается змеевик, а не о длине уже скрученного змеевика.
- сечение – чем больше этот показатель, тем меньше гидравлического сопротивления, но больше контактных пятен по протяженности всего змеевика;
- толщина стенки — чем меньше этот показатель, тем менее удобным становится в работе змеевик ввиду повышенной хрупкости и ломкости.
Считается, что небольшая толщина стенки змеевика увеличивает коэффициент теплоотдачи и повышает производительность аппарата. На самом деле, теплопроводность практически не зависит от толщины стенки, так как срабатывает слоевой эффект. На границе пара и воды происходит резкое снижение температуры и, как следствие, увеличивается количество конденсата.
- материал – нетоксичный и инертный по отношению к спирту и спиртосодержащим элементам, с высокой степенью теплопроводности, относительно гибкий и простой в уходе.
Показатель теплопроводности нетоксичных материалов:
Источник
Охладитель для самогонного аппарата своими руками
Самым важным элементом самогонного аппарата является змеевик. К его изготовлению необходимо подходить очень ответственно, ведь именно здесь происходит священный процесс выделения спирта из спиртосодержащего пара. И если перегонный куб может быть, в принципе, любым, главное, чтобы герметичным, то змеевик выбрать или сделать не так то просто.
В змеевике, который именуют «холодильником Грэхема», происходит конденсация спиртосодержащих паров с последующим разделением на парообразную и жидкую фракции, после чего сконденсировавшийся самогон отводится наружу. Конденсация осуществляется за счет отвода охлаждения стенок змеевика водой, а в некоторых случаях воздухом. При охлаждении самогонных паров они распадаются на пар и самогон, при этом последний, стекая по змеевику, выходит в приемочную емкость.
От того, насколько грамотно и корректно изготовлен змеевик, зависит производительность самогонного аппарата и качество готового продукта.
Характеристики змеевика
Для того, чтобы увеличивать производительность самогонного аппарата, необходимо обеспечить соблюдение определенных геометрических характеристик змеевика, а именно:
длина – чем больше этот показатель, тем выше гидравлическое сопротивление и больше площадь поверхности, контактирующая с водой.
Речь идет именно о длине трубки, из которой изготавливается змеевик, а не о длине уже скрученного змеевика.
Считается, что небольшая толщина стенки змеевика увеличивает коэффициент теплоотдачи и повышает производительность аппарата. На самом деле, теплопроводность практически не зависит от толщины стенки, так как срабатывает слоевой эффект. На границе пара и воды происходит резкое снижение температуры и, как следствие, увеличивается количество конденсата.
Показатель теплопроводности нетоксичных материалов:
Материал
Теплопроводность,
Вт/м·К
Цена,
у.е. за кг
* — змеевик из стекла продается в уже готовом виде и цена его зависит от количества витков. Минимальный на 10 витков обойдется в 1000, на 24 витка – от 1800 рублей.
Советуем почитать: самый эффективный самогонный аппарат своими руками
Наиболее оптимальным по цене и теплопроводности является медный змеевик. К тому же, с медью легко работать, такую трубку завить не составит труда даже без предварительного нагрева.
Материалы для змеевиков
Важным преимуществом медного змеевика является его химическая инертность по отношению к спирту. Надо понимать, что не сам материал инертен, но то, что он не вступает в реакцию ни с собственно спиртом, ни со спиртосодержащими парами.
За время эксплуатации на медной трубке появляется едва заметный налет оксида меди, который попадает в уже готовый продукт. Но его количество настолько незначительно, что невозможно даже его отследить, не говоря уже об анализе теоретического вреда здоровью.
Нержавеющая сталь
Этот материал ввиду стойкости к коррозии, позволяет получать максимально чистый продукт. При этом сталь сложно самостоятельно завить так, как требуется. Для того, чтобы сделать необходимое количество витков, понадобится радиальный шаблон или трубогиб в случае его отсутствия, и газовая горелка. Из недостатков – гораздо меньшая теплопроводность, чем у меди, и более существенный вес.
Как можно согнуть трубу без трубогиба – видео совет от мастеров
Стекло
Несмотря на то, что стеклянные змеевики используются лишь в единичных случаях, многих интересует вопрос о целесообразности использования такого материала. Действительно, стекло на выходе дает абсолютно чистый продукт. НО! Его подготовить можно только в специальной мастерской, сложно соединить с другими элементами самогонного аппарата и такой змеевик очень хрупкий.
Силиконовая трубка
Неплохая альтернатива для змеевика, которая также сопровождается определенными минусами и плюсами. Из плюсов следует выделить простоту в обработке и невысокую цену. Это нейтральный материал, не вступающий в реакцию со спиртом, не коррозирующий и оттого не передающий никаких посторонних веществ в готовый продукт. Из минусов – сложно зафиксировать форму, приходится использовать проволочный каркас и невысокая теплопроводность. По сравнению с тем же медным змеевиком, при силиконовом производительность самогонного аппарата снижается на 25%.
Охладитель для самогонного аппарата
Устройство любого самогонного аппарата включает 3 обязательных элемента:
Между собой агрегаты связаны системой шлангов, по которым отводиться и подводиться вода, а также обрабатываются самогонные пары.
Холодильник представляет собой емкость накопительного или проточного типа, куда помещен змеевик. В холодильнике постоянно присутствует вода, которая охлаждает стенки змеевика, тем самым провоцируя выделение конденсата (самогона) и стекание его в приемочную емкость.
Для самогонного аппарата качественный змеевик значит все – именно от него зависит производительность агрегата и количество самогона.
Как сделать охладитель для самогонного аппарата
Теперь уже понятно, что основная задача змеевика – мгновенное охлаждение выделяющиеся при кипении браги паров и преобразование их в самогон. Чем более контактным и теплопроводным будет змеевик, тем большее количество самогона за определенную единицу времени будет получено.
Основа змеевика – труба из выбранного материала. Ранее мы уже говорили о том, что по показателям гибкости, теплопроводности и цены наиболее подходящим является медь. Ее и будем брать для изготовления охладителя своими руками.
Для змеевика могут подойти и другие материалы –серебро, латунь, нержавеющая сталь, алюминий и стекло. Доступными из этого перечня являются алюминий и нержавеющая сталь, но и тот, и другой можно обработать только в специальных условиях и на станке.
Что надо для изготовления змеевика
Исходный материал – трубка диаметров 1-1,2 см с толщиной стенки 1-1,1 мм и длиной порядка 1,5 метров.
Если для изготовления змеевика выбрана медь, следует понимать, что периодически его надо будет чистить от налета оксида. Это черный налет, который появляется в результате контакта с воздухом и серой. Для чистки можно использовать соду или лимонную кислоту. Разводите столовую ложку того или другого вещества в литре теплой воды и замачиваете змеевик в зависимости от степени загрязнения на 2-8 часов. После вытаскиваете и отмываете мягкой губкой весь налет.
Как завить змеевик
Чтобы трубка не прогнулась и не сплющилась, ее следует наполнить обычным песком, забив с одной стороны деревянную заглушку.
Ставите трубку вертикально и аккуратно засыпаете песок, регулярно постукивая трубкой об стол, чтобы песок утрамбовался. Когда трубка наполнена, с другой стороны также закрываете заглушкой, чтобы песок не стал высыпаться, когда будете завивать его.
Используйте для основы любую трубу подходящего диаметра и зафиксируйте ее в тисках в вертикальном положении. Накручивайте медную трубу вокруг основы так, чтобы между витками был шаг в 0,5 см и они между собой не соприкасались.
Далее змеевик погружается в холодильник, соединяется штуцерами с входной и выходной стороны и запускается в работу.

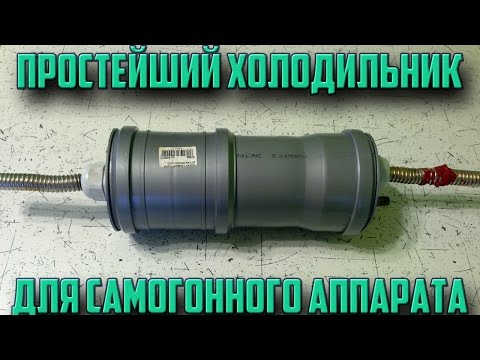

Как сделать охладитель для самогонного аппарата своими руками – видео
Источник
Технология изготовления змеевика для самогонного аппарата
Змеевик – это обязательная часть самогонного аппарата, предназначенная для конденсации паров спирта за счет отвода тепла водой или воздухом через стенки. Несмотря на сложное определение любой желающий может смастерить змеевик в домашних условиях. Самодельный вариант будет работать не хуже магазинных аналогов. Мы рассмотрим теорию и практику изготовления.
1. Материал. Самый важный фактор, влияющий на безопасность и вкус самогона. Материал змеевика не должен вступать в реакцию со спиртом или быть токсичным, но при этом иметь достаточную теплопроводность для конденсации паров спирта.
Учитывая требования, можно сделать змеевик из меди, алюминия или нержавейки. Подходящим материалом также является стекло, правда, проще купить готовый стеклянный змеевик в магазине химреактивов, чем самому изготовить что-то подобное.
Самая лучшая теплопроводность у меди, но многие самогонщики считают её токсичным материалом, на самом деле это не так. Например, уже несколько веков весь крепкий алкоголь французы перегоняют в аламбиках – специальных медных дистилляторах, и пока еще никто не отравился. На втором месте по теплопроводности алюминий (хуже меди в 1.6 раза), зато он сравнительно дешев, доступен и прост в обработке. Змеевики из нержавеющей стали уступают медным в 3-4 раза, к тому же не всегда известна точная марка нержавейки, а для самогоноварения подходят только пищевые, которые выдерживают высокую температуру и не вступают в реакцию со спиртом.
Медные змеевики самые эффективные
2. Размеры. Чем длиннее трубка, тем больше площадь контакта паров с водой (лучше охлаждение), но при этом возрастает гидравлическое сопротивление (снижается скорость перегона). Правильная длина змеевика в самогонном аппарате (самой трубки до завивания) – 1.5-2 метра.
Чем больше сечение (внутренний диаметр) трубки, тем больше площадь контакта и ниже сопротивление. Рекомендую использовать трубку внутренним диаметром 8-12 мм.
Небольшая толщина стенки змеевика повышает теплопроводность, улучшая конденсацию, но слишком тонкие трубки сложны в обработке и эксплуатации, поскольку очень хрупкие. К тому же при соприкосновении двух сред, в нашем случае сконденсировавшегося спирта и пара, теплопроводность резко падает независимо от размеров и материала стенки. Оптимальная толщина трубки змеевика – 0.9-1.1 мм.
3. Ориентация в пространстве. Змеевик можно расположить вертикально, горизонтально или наклонно. В самогоноварении желательно использовать вертикальную схему подключения, при которой сконденсированный дистиллят стекает самотёком и не создает дополнительных препятствий движению пара.
Вертикальные змеевики бывают восходящими (пар идет снизу вверх) и нисходящими (сверху вниз). Для минимального сопротивления нужно подавать пар сверху.
4. Система охлаждения. Змеевики охлаждают водой, льдом и воздухом. Последние два варианта менее эффективны и требуют сложных конструкций, поэтому дальше их рассматривать не будем. Водяные системы охлаждения бывают открытыми – работают на проточной воде, и закрытыми – резервуар сразу наполняют нужным количеством воды. Конструкция закрытых систем проще, но охлаждают они хуже, зачастую на выходе самогон получается теплым, а через пару часов перегонки даже горячим.
В открытых системах циркуляция воды намного лучше охлаждает змеевик, самогон получается холодным. К тому же в проточных конструкциях используется меньший по объему резервуар емкости для воды, вследствие чего аппарат получается компактнее.
Правильно подавать воду снизу, а выводить сверху. Для нормального охлаждения вода должна двигаться навстречу самогону, иначе нижняя часть змеевика будет плохо охлаждаться. Эта схема называется «режимом противотока».
Технология изготовления змеевика
Понадобится медная, алюминиевая, латунная или трубка из нержавейки длиной 1.5-2 метра, сечением 8-12 мм и толщиной стенки 0.9-1.1 мм. Заранее советую найти корпус (резервуар) для установки змеевика. От размера корпуса зависит диаметр навивки трубы. Например, подойдет пластиковая канализационная труба диаметром 75-80 мм. Для эффективного охлаждения змеевик должен занимать не менее 15-20% объема резервуара.
Установленный в корпус змеевик называется холодильником самогонного аппарата, чертеж показан на фото.
Последовательность:
1. Плотно набить трубку сухим сыпучим материалом, например, речным песком или содой, чтобы металл не сплющился при завивании. В крайнем случае, можно наполнить трубку водой и заморозить.
2. На концы трубки набить деревянные чопики (колышки). Альтернативный вариант – запаять или плотно зажать. На один конец желательно приварить гайку.
3. Намотать трубку на любой гладкий предмет с ровным круглым сечением нужного диаметра (в примере 35 мм) с шагом между витками 12 мм.
4. Освободить концы змеевика, высыпать песок, промыть проточной водой.
5. Установить на корпусе охладителя патрубки для подачи и отвода воды.
6. Поместить змеевик в корпус, сверху и внизу установить заглушки, герметизировать все соединения суперклеем или другим способом.
Готовый металлический холодильник
При мощности нагрева 2.5-3 кВт производительность холодильника предложенной конструкции 3-4 литра в час.
