Очень маленький фонарик своими руками

Мини фонарик своими руками!

— Паяльник и все принадлежности в месте с ним (Олово(припой) и канифоль или флюс)
— Клеевой пистолет,
— Канцелярский нож,
— Пластиковая коробочка (можно и из другого материала),
— Выключатель (ключ),
— Плата со светодиодами (Можно купить на барахолке, цена: не более 25 рублей)
— Батарейка крона 9V
— Коннектор от кроны(9V)

ШАГ 3
Заливаем горячим клеем выключатель и отверстию проделанного для него заранее, и плату тоже.

ШАГ 4

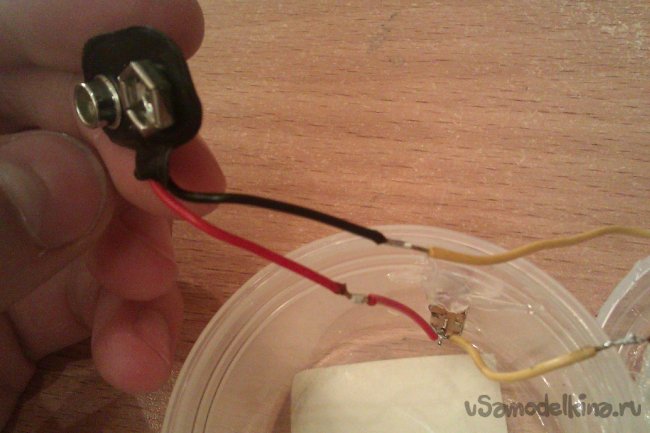

Припаиваем последовательно: Крона, выключатель, потом плата. (Ни в коем случае нельзя нарушать полярность. )

ШАГ 5
Изолируем провода изолентой, дабы избежать короткого замыкания (при соприкосновении оголенных проводов)

ШАГ 6 ЗАКЛЮЧИТЕЛЬНЫЙ.
Теперь закрываем крышку от пластиковой коробочки и тестируем)))

Если вы все сделали как было описано выше, то у вас обязательно должно получиться!)))

Источник

Маленький фонарик в корпусе из одноразового шприца

Авторизация на сайте

Привет всем самодельщикам!

Недавно мне понадобился очень маленький фонарик. Такой фонарик потребовался для того, чтобы вечером в темноте, проверять курятник.

Дело в том, что куры усаживаясь на насесты, частенько дерутся за лучшие места или возможность занять место поближе к петуху. При этом бывает, что одна или несколько кур, падают на пол. Зимой, когда у нас в курятнике по вечерам включалась подсветка, это было не страшно, поскольку куры тут же запрыгивали обратно на насесты.

Однако сейчас, величина светового дня увеличилась, и мы уже не включаем в курятнике подсветку по вечерам. Поэтому куры забираются на насесты уже в сумерках. А поскольку в сумерках они видят очень плохо, то в случае падения на пол, уже не могут самостоятельно забраться на насесты и часто остаются сидеть на полу всю ночь.

Поэтому по вечерам, когда уже темно, мне приходится ходить в курятник и проверять, все ли куры сидят на насестах, а также подсаживать туда упавших на пол. Естественно, что это нужно делать при свете, поэтому поначалу я включал большой свет. Однако это оказалось очень неудобным, поскольку при свете, остальные куры, которые уже успевали уснуть сидя на насестах, начинали пробуждаться и разгуливаться.

Поэтому у меня и возникла необходимость в маленьком фонарике. Причем такой фонарик должен был удовлетворять двум требованиям:

Во-первых, быть очень маленьким и легким, чтобы его можно было постоянно носить в кармане куртки. А во-вторых, быть не очень ярким (и даже достаточно тусклым), чтобы его свет не будил уснувших кур, но при этом несильно освещал бы весь курятник.

Поскольку из имеющихся покупных фонарей, ни один не удовлетворял указанным выше требованиям, я решил сделать самодельный маленький фонарик. Для этого, я порылся в своих запасах и нашел вот такой светодиод с маленьким батарейным отсеком, оставшийся от старой зажигалки.

Я вставил в него батарейки.

И оказалось, что все нормально работает и светодиод горит.

Получилось что это фактически то, что мне надо. Практически готовый мини-фонарик. Однако необходимо было сделать для него какой-нибудь корпус.

И такой корпус я решил сделать из одноразового медицинского шприца, емкостью 5 мл. Помимо этого, мне потребовался шприц, емкостью 3 мл, чтобы сделать из него кнопку включения фонарика.

Материалы и инструменты для изготовления фонарика

А вообще для изготовления фонарика, мне потребовались следующие принадлежности:

Источник

Как сделать фонарик своими руками: легкий мастер-класс по созданию разных видов фонарей (схемы, проекты и чертежи)

Человеку не дано видеть в темноте. Современный индивид, привыкший к комфортным условиям, будет испытывать дискомфорт при недостаточном или полном отсутствии освещения.

Ситуации бывают разные в жизни. Возвращение домой по плохо освещенной местности никому не доставит удовольствия. Или же отдых на природе с палатками в темное время суток требует минимального потока света для нормального функционирования жизненных потребностей.

Даже в городской квартире или на даче может произойти сбой осветительной системы. Но, не стоит волноваться! В помощь придет ручной фонарик, который даст необходимый поток света и наполнит уютом окружающее пространство.

Содержимое обзора

Фонарик своими руками

Прибор для освещения является переносным или стационарным источником света. Впервые о приборе услышали во времена Аристотеля. Фонарик представляет прообраз животного органа.

Ручной прибор для освещения пришел на смену керосиновых и масляных ламп, используемых ранее. Он может иметь несколько источников питания, таких как: батарейки, аккумулятор и электродинамическое устройство.

Роль такой техники в человеческой жизни оценена по достоинству. И к тому же не обязательно тратить деньги на приобретение фонарика, если его можно смастерить самостоятельно.

Нюансы самоделки

Как сделать фонарик своими руками? Все очень просто. Сборка ультрафиолетового и светодиодного изделия не вызовет проблем, если изучить работу схемы, выбрать размер с мощностью и определиться с необходимым материалом.

Самая простая схема включает в себя:

• Питание,
• Светодиод
• И кнопку регулирования светового потока.

Например, мини фонарики, зажигалки и игрушки имеют такую конструкцию.

Фонарик-брелок

Во время непредвиденной ситуации, связанной с нехваткой достаточного освещения, выручит мини фонарик. Который может стать также, стильным и нужным аксессуаром на ключи. Пошаговая инструкция поможет сделать прибор даже, начинающему мастеру.

Необходимый материал для самоделки:

1. Светодиод;
2. Три батарейки в форме таблетки;
3. Трубка термоусадочная;
4. Игла канцелярская;
5. Паяльная лампа;
6. Зажигалка;
7. Пинцет;
8. Плоскогубцы.

1. Первым шагом берут светодиод с мощностью 1 ватт и припаивают его минус к минусу на батарейке. При этом учитывают, что размер батарейки должен соответствовать окружности светодиода. После этого делают сгиб на клемме с припаянным устройством, уложив на площадку светодиод.
2. Второй шаг начинают с прикладывания на конструкцию, оставшихся двух батареек. Если прибор работает, продолжают его изготовление. Термоусадочную трубку накладывают на изделие, не забывая освободить клемму и прогревают зажигалкой для надежности прибора.
3. Третий шаг. Берут иглу без верхней шляпки (откусывают плоскогубцами) и припаивают к свободному контакту. Остаток канцелярской иглы используют следующим образом: делают кольцо, конец которого направляют на плюс верхней батарейки. Далее надевают колечко на изогнутую часть – это будет крепление к ключу.

Окончательный четвертый шаг начинают с маскировки прибора и удаления лишних деталей. Берут усадочную трубку, надевая на прибор. Прогревают все зажигалкой, удаляя ненужные детали пинцетом. Фонарик работает от нажатия на корпусную часть.

Прибор из колбы от шприца

Еще один очень интересный способ изготовления фонарика, удивит малой стоимостью материала. Прибор будет долго служить, благодаря подключению к аккумулятору сопротивлением 3 Ом. Который заряжается при помощи электронного блока, контролируемый микромодулем.

Материал, используемый для создания прибора:

• Колба от медицинского шприца;
• Линзы;
• Светодиод;
• Кнопка регулирования света;
• Регистр;
• Блок подзарядки;
• Пластина из алюминия;
• Провода из меди;
• Аккумулятор;
• Клей, жидкие гвозди;
• Паяльная лампа;
• Бормашина;
• Термопистолет;
• Зажигалка.

Инструкция по сборке фонарика выглядит следующим образом.

1. Для начала делают охлаждение светодиода. Для этого подготавливают пластину из алюминия и колпаком для линз прочерчивают шаблон тыльной стороны. Окружность, внутри пазы с двумя отверстиями вырезают.
2. После этого клеят шаблон из алюминия к колпачку. Припаивают провода к полюсам светодиода. Следующим этапом одевают усадочную трубку на место спаивания, прогревая все зажигательным прибором. И одевают на светодиод с внутренней стороны колпак.
3. Затем удаляют носовую часть в колбе от шприца, проделывают пару отверстий и протягивают в них провода. Одевают колпачок на колбу. Не забывают место соединения, залить жидкими гвоздями.
4. Далее приступают к аккумулятору, приклеивая на него контактные клеммы. Вставляют детали в короб, прижимая плотно всего составляющего прибора и зажимают медные контакты. Блок подзарядки делят на две половины. Складывают и пропаивают разомкнутые контакты. После занимаются припайкой регистровой системы, соединяя с кнопкой включения.
5. Завершающим этапом является соединение оставшихся проводков с платой, соблюдая схему полярности. Для этого берут микросхему, соблюдая аккуратность, вставляют в корпусную часть. Не забывают, что нельзя полностью закрывать кнопку с разъемом для подзарядки в корпусе, делая так, чтобы детали были наполовину с внешней стороны.

Свободное пространство заполняют горячим клеем, вставляя линзы. Ждут пару часов (устройство должно остыть) и заряжают прибор. После чего фонарик будет готов к использованию.

Прибор на ярком светодиоде

Самодельные фонарики на ярком светодиоде, придут по душе ценителям качественной и в то же время универсальной техники с удобной подзарядкой.

Для изготовления такого прибора используют следующие детали:

• Батарейки;
• Емкость для установки батарей;
• Яркие светодиоды;
• Линзы;
• Корпус прибора (пластиковый контейнер, медицинский шприц);
• Кнопку переключения;
• Стабилизатор напряжения;
• Клей, жидкие гвозди;
• Медные провода;
• Режущие предметы.

Важно! При создании конструкции используют: батарейки типа АА; светодиод DFL-OSPW5111P с высоким светом, белым оттенком и напряжением тока 80 мА. Для стабилизации напряжения в изделие вставляют микросхему ADP1110.

Изготовление фонаря состоит из поэтапного уровня

Первым делом берут емкость батарейки из ненужной материнской платы компьютера и отсоединяют все связывающие от микросхемы. Затем кнопку регулирования светового потока припаивают к плюсу контакта емкости, используя провода из меди.

1. После этого ножку светодиода паяют ко второму контакту переключателя, а вторую ножку соединяют с минусом емкости.
2. Получают электрическое устройство, срабатывающее нажатием на кнопку.
3. Далее убеждаются в исправности прибора, вставляя батарейки в емкость, нажимая на кнопку.
4. Если все в порядке продолжают работу.
5. Завершающим этапом заливают места скреплений горячим клеем, и ждут остывания пробора.
6. Помещают все составляющие прибора в корпусную часть и скрепляют для надежности в нужных местах.
7. Такой фонарик удобен в обиходе и не займет много места.

«Даже большой мастер не может обучить другого мастера: различные ключи подходят к различным замкам.» Это знаменитое выражение относится к Илье Григорьевичу Эренбургу – советскому прозаику. И с ним тяжело не согласиться.

Бывают такие случаи, что новички лучше справляются с самоделками, чем опытные мастера. Всему причина – врожденный талант и тонкое чутье к созданию вещей, начинающего мастера.

Источник
