Крепление для ноутбука на монитор (сзади)

В стандартные VESA пазы которые есть почти у всех мониторов. Несложно. Надежно. Красиво.
С картинками и чертежами.

Многие пользуются ноутбуками дома. Многие вместе с внешним монитором. Некоторые, как я, почти не носят его никуда. Почти все время ноутбук сиротливо собирает пыль занимая место рядом с монитором привязанный к нему веревками проводов.
В то же время у массы мониторов есть сзади стандартный (VESA) разъем для крепления на стену, которым практически никто не пользуется. Выглядит как четыре дырки для винтов в самом центре задней крышки. На самом деле дырки в пластмассе это дырки в пластмассе, а резьба находится в железной раме внутри корпуса, которая будет нести нагрузку если повесить монитор на стену.
Недолго думая (почти полгода. то одно, то другое, ага) поверхностно погуглив в интернете и не найдя ничего похожего я решил совместить одно с другим, благо идея была совершенно бесхитростная даже для человека который никогда ничего не делал своими руками, зато знаком с компьютером.

Этап первый – проект

Были найдены спецификации VESA оказавшиеся абсолютно банальными – 75х75, 100х100 и 125х125 (почти не встречается у мониторов, только для огромных телевизоров). Обмеряны собственные дырки в мониторе Samsung P2450H (100х100), обмерян ноут (MacBook Pro 15), длина поделена пополам, прибавлена к половине расстояния между дырками и так далее, совершенно банальные расчёты для уже прикинутого в уме макета.
Макет начерчен в автокаде, трехмерной моделью, плоской разверткой заготовки которую надо вырезать и трехпроекционным чертежом. Все 1 к 1-му и где надо с размерами. (файлы чертежей в конце статьи).

Этап второй – изготовление

Вообще план был заказать изготовление у кого-то из кучи фирм размещенных в интернете «резка и гибка металла на заказ по чертежам заказчика» и тут произошел фейл – все обзвоненные фирмы отзывались стандартно: или «не работаем с физическими лицами» или «заказ от 10000 рублей». На 10000 рублей по их же ценам получалось примерно 100 деталей. Можно было бы их солить. Да и вообще не собирался я на это тратить такие деньги. Тут мне показалось что дело погибло, но на помощь пришел папа, с которым я эту пичаль случайно обсудил. Он хоть и работает давно в коммерции, но в тесной связи с различными трудовыми коллективами и умельцами из них, одному из которых он мои чертежи и обещал отдать. И отдал. Сначала правда вдоволь над ними поиздевавшись, потому как сам он натуральный советский инженер выпуска МГТУ им.Баумана, и обхаял он мои каракули по полной программе. Так что если кто захочет рассказать какие чертежи ламерские – не утруждайте себя, всю желчь я уже выслушал.
Тем не менее по этим чертежам изготовили мне неожиданно именно то что я хотел и ещё более неожиданно удивительно хорошо. И быстро. Вот что привез обратно папа:

Не смотрите на то что экземпляр выглядит хлипко – это сталь 1.5 миллиметра — достойно крепко.
Дырки под 100х100 и под 75х75, если уж делать, так универсально.
Небольшой отступ от монитора, для того чтобы ноут не вплотную прислонялся, не грел монитор и не грелся от него сам.
После этого сам давно «не бравший в руки шашки» папа загоревшийся идеей даже сам деталь покрасил. Получилось вообще практически промышленно:

После чего на внутреннюю поверхность тех деталей которых будет касаться ноут, чтобы не царапать его об железо, был приклеен распущеный старый кожаный ремень:

Результат немного потерял свою «фабричность», но все равно ему висеть там где его никто не увидит.

Этап третий — сборка

Привинченно на монитор:

Вся конструкция в сборе на месте

Ну и, собственно, итог:

Небольшой сборник ответов на очевидные вопросы:

Не греется ли ноут?

Не греется совсем. Я проверял свой монитор – он сзади совершенно холодный, хоть и не LED. Ну и кроме этого ноут отстоит от монитора на 1.5 сантиметра. Плюс к этому вентиляционные отверстия макбука строго сзади и в таком положении получаются сверху, куда и стремится горячий воздух из него. В общем с этим полный порядок.

Не откинулся ли монитор под весом ноута назад потеряв балансировку?

Мой – не откинулся, хоть я и опасался этого, но он на удивление остался абсолютно неподвижен, хоть и обладает всей гаммой фирменных самсунговских «фич» — люфтом пластмассовых деталей, и болтанкой, если его задеть.

Не вырвет ли тяжелый ноут крепление из монитора?

Точно не вырвет. Крепление по стандарту VESA – это крепление в железную раму внутри монитора которую немного видно в дырки и которая держит почти все внутренности на себе.

А как ноут выключать и включать, если кнопка внутри?

В sleep mode его держу. Все с клавиатуры. Это же ноут… Хотя это конечно самый неоднозначный момент, если повиснет надо будет вынимать, открывать, выключать, включать, убирать… Но вис он дважды за два года, труды вполне посильные.

Источник

Компактное складное рабочее место для ноутбука «своими руками»

В этой статье-инструкции я хочу рассказать, об одном из вариантов создания рабочего места дома, когда удобное место хочется, а для стола свободного пространства нет (или не хочется его занимать).

Как же это сделать всего за пару часов времени и вменяемые затраты я и хочу рассказать и показать на собственном примере.

Этот вариант в первую очередь будет инетресен людям, работающим дома (полностью или частично) и не имеющим нормального рабочего места или желающим увеличить свободное пространство в комнате заменив громоздкое старое рабочее место на такое компактное

Если не хотите читать, как я растекаюсь водой по тексту в своих мыслях — переходить сразу к разделу «2. Закупка»

0. Лирическое отступление

Всё это началось с последнего косметического ремонта в комнате. Тогда было решено отказаться от большого (огромного) письменного стола с ящиками. «Не так он мне и нужен» подумал я тогда и мой ремонт прошел под дивизом «долой мебель, даешь пространство». Из плоских горизонтальных поверхностей остался только журнальный столик (собственно для журналов, кофе, всякой мелочи). Компьютер же перекочевал под телевизор в качестве медиа-станции, а его место для меня занял небольшой 13.3″ ультрабук. Визуально в комнате стало в 2 раза больше свободного места и я был счастлив, пока не стали возникать потребности работы дома. Спустя пару дней стало понятно, что работа в позе креветки на диване за журнальным столиком не приносит никакой радости, а через час-два приносит боль в спине и «глаза в кучку». С этого и начался процесс создания «рабочего места не занимающего места»

1. Варианты

Т.к. одни из главных условий для меня было сохранение свободного пространства — я рассматривал вариант небольшого стола в пределах 60х100см и высотой около 70-80 см.

В распоряжении у меня было небольшое пространство у стены

Вариантов в целом было два — либо тупо купить такой стол и поставить его к стенке, либо навесить стол прямо на стену, получив некоторые плюсы (о которых я расскажу в конце). Внезапно, пришла идея, что навесной стол можно сделать не просто прикрученным к стене но и съемным/складным. На этом я и остановился, решив для начала метнуться в ближайшую икею/оби.

2. Закупка

Мысль была купить в икее столешницу, а потом в OBI закупить различные крепления и сколхозить конструкцию самому. Но оказалось что в икее уже есть подходящий мне стол в готовом виде за разумные 2500руб. Поняв что моя мечта ближе чем я думал — его я и купил (кстати поэтому в заголовке «своими руками» стоит в кавычках — моих рук было задействовано минимум, зато статья перешла из категории «вау, вот бы я так умел» в «хмм, а так и я могу, пойду сделаю»)

Стол имеет размеры 50х90 см. Из 50 см — 12см занимает неподвижная полочка и еще 38см — сама складная столешница. В разобранном виде получается иденая поверхность в 50см без ощутимого зазора. Стол сделан из плотного дсп и покрыт сверху пленкой под темное дерево (черно-коричневой классической икеевской расцветки). Складывание-раскладывание стола занимает примерно секунды две и не составляет неудобств.

3. Сборка и монтаж

Для сборки, кроме самого стола нужны: хорошая отвертка (в моем случае винтоверт), перфоратор, 6 дюбелей+шурупов для крепления к стене (по традиции икея не прикладывает их к мебели)
Как и остальная икеевская мебель стол не выдается фантастическим качеством, но сделан вполне сносно, все дырки подготовлены ровно и конструкция одновременно проста и надежна.

Сначала к меньшей части (полочке) прикручиваются уголки для крепления к стене

Надо отдать должное конструкторам — все металлические части сделаны из весьма толстого металла — около 2-3мм.

Размечаются дырки в стене (тут надо хорошо подумать над высотой конструкции)
В качестве уровня, за неимением настоящего, я использовал программку для андроида

Дюбели и шурупы я брал разумно большие, т.к. стол сам по себе весит под 10кг + ноут и прочее барахло + руки на нём при работе. Тем более не надо быть инженером, что бы понять, что опираясь на край стола мы создаем нефиговую нагрузку на креплении его к стене.

Потом крепятся петли и основная столешница

И всё это вешается на стену, качественно закручивается. Затем вешается центральная ножка. Готово!

Поддерживающая ножка сделана очень разумно — толстый металл квадратного сечения не дает ей изгибаться ни на миллиметр, при этом Г-образная конструкция не мешает ногам.

4. Результат

Стол в сложенном виде имеет удобную полочку, на которую помещается все мои «рабочие» вещи. Ультрабук придерживают от скатывания вниз маленкие силиконовые «пупырки» наклеенные на стол.

Полочка свободно вмещает лампу, чашку, ковер для мыши, саму мышь, зарядку для неё, собственно ультрабук и даже панду.

Когда он сложен — пространство в комнате практически не страдает!

В разложенном виде стол превращается в полноценное ноутбучное рабочее место

5. Плюсы и минусы

По сравнению с классическим рабочим местом я могу выделить следующие отличия:

Плюсы моего варианта:
+ Меньше занимает места (в сложенном состоянии почти нисколько)
+ В сложенном состоянии он почти исчезает. Классический стол надо разбирать для этого, так просто его не спрячешь.
= Относительно недорого (аналогичный стол для пола даже может стоить больше из-за наличия ножек ну или примерно столько же)
+ Очень устойчив (не знаю как будет дальше, но сейчас это монолитная на всех углах и во всех плоскостях конструкция, которую сложно качнуть даже на сантиметр. От обычного стола схожих размеров такого не добиться)
+ Может иметь любую высоту (как повесите, так и будет)

И минусы
— Не перемещаем (если не считать перевешивание с перфоратором. Но даже в этом случае мы ограничены стенами)
— Ограничен в глубину (если вы любите вытянуть ноги — это не ваш вариант, там стена. Нормально, правильно сидеть он позволяет свободно — глубина 50см достаточна при моем росте

185см). Я бы даже сказал что это немного плюс — он приучает сидеть правильно а не размазываться по креслу.
— Сесть к столу можно только с одной стороны (с напрягом можно по бокам, но это вариант на 10 минут)

На этом наверно и всё. Я решил свою проблему, не нарушив пространство комнаты и получив удобное рабочее место.

Статья написана на новом рабочем месте — удобно и с комфортном, без мыслей «поскорее бы закончить и свалить».

UPD: по «многочисленным запросам» (целому одному) панорама комнаты на скорую руку. Извините срач и т.д.
По клику — больше

Источник

Как из сломанного ноутбука сделать несколько полезных вещей

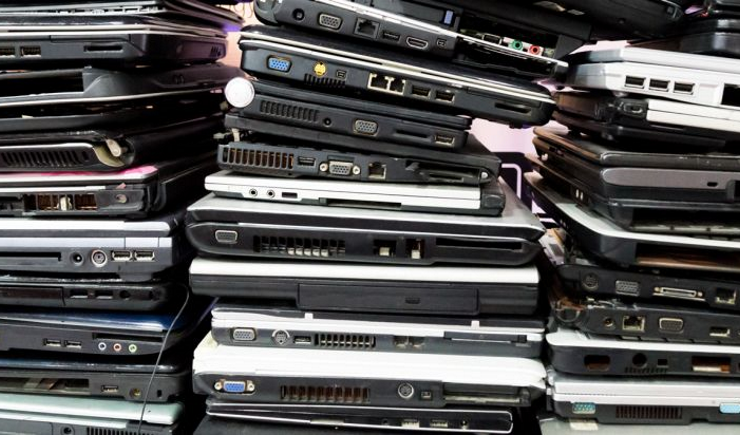

Если у вас где-нибудь валяется нерабочий ноутбук, не спешите выкидывать его или продавать за копейки скупщикам. Почти из любого ноутбука можно сделать несколько полезных вещей, которые вам ещё пригодятся. Ранее мы писали, как достать из лэптопа LCD-матрицу и сделать из неё монитор с функцией телевизора, а сегодня расскажем, как использовать другие ценные компоненты — винчестер и дисковый привод.

Винчестер

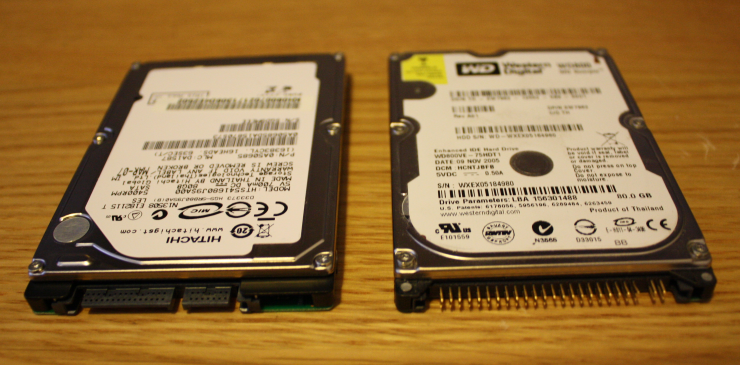

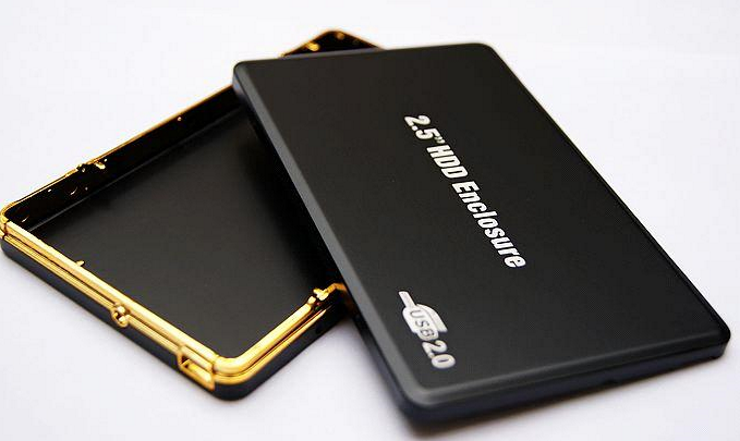

Если жёсткий диск ноутбука исправен, вы сможете сделать из него портативный накопитель, который подключается к любому компьютеру через порт USB и не требует дополнительного питания. Для этого нужно приобрести специальный корпус или переходник. Самое важное — выбрать правильный бокс. Посмотрите, какой через какой интерфейс подключен винчестер — SATA (слева на фото) или IDE (справа) — и выберите корпус с тем же самым разъёмом. В случае с подключением через SATA ещё нужно определиться, какая скорость вам нужна — средняя через USB 2.0 или высокая через USB 3.0. Стандарт подключения указан в спецификациях бокса, но некоторые продавцы (например, на AliExpress) могут привирать, поэтому этот момент лучше уточнить у них отдельно. Пустые боксы для винчестеров продаются в компьютерных магазинах и в интернете. В Китае они стоят от 150 рублей с бесплатной доставкой.

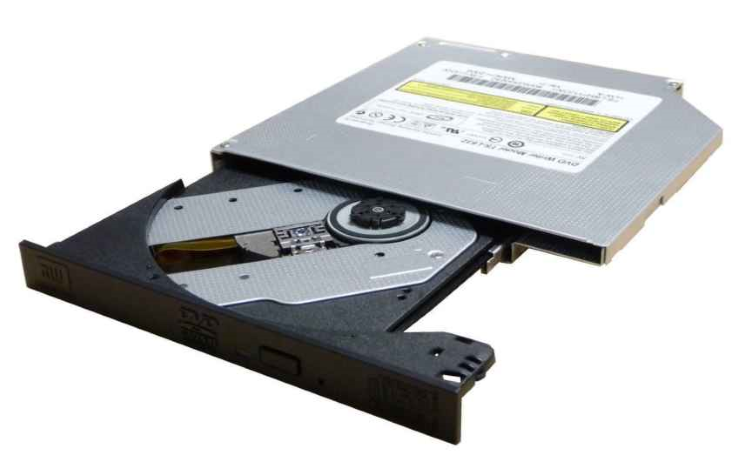

Дисковый привод

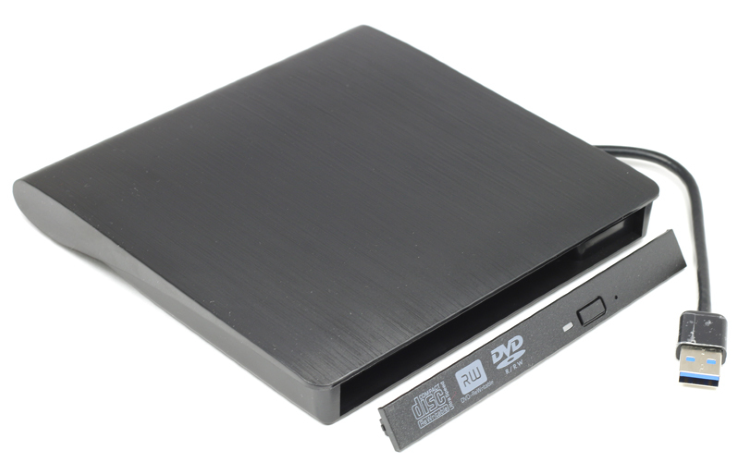

Точно так же из ноутбучного CD- или DVD-привода можно сделать внешний «резак», для этого опять же потребуется внешний бокс. Как и в случае с винчестером, привод может подключаться через интерфейс IDE или SATA, и в зависимости от этого будет зависеть выбор бокса.

Корпус для внешнего дискового привода — довольно экзотичный товар, в локальных компьютерных магазинах вы его вряд ли найдёте, а на Ebay, AliExpress и других подобных площадках они представлены у многих продавцов и стоят относительно дёшево.

Остальные компоненты ноутбука (корпус, материнская плата, оперативная память, аккумулятор, вентилятор, клавиатура, шлейфы, разъёмы) вряд ли вам пригодятся, их можно выкинуть или продать, пусть даже и дёшево. Блок питания лучше оставить, он стоит дорого и может подойти к другому ноутбуку или пригодится вам в дальнейшем.
