Ноутбук планшет своими руками

Как сделать из старого ноутбука планшет

Небольшое предисловие

В данной статье изложен опыт пользователя abcart по успешной переделке собственного старенького ноутбука Acer Aspire 3610 в планшет.

Данная статья не является руководством к действию! Подобные манипуляции могут легко закончится весьма плачевно для ноутбука. .

Перейдем к самой статье.

Переделываем ноутбук

Началась вся эта история с того, что мне понадобилось устройство для серфинга в Интернете и просмотра документов, а устройство с надкушенным яблоком в виде логотипа покупать не хотелось из принципа . К тому же под рукой оказался ноутбук Acer Aspire 3610:

На нем надо остановиться более подробно: итак, все представители данной модели страдают одной и той же болезнью – со временем у них ломается крышка с матрицей в месте шарниров, примерно так:

Виной всему сами шарниры, в которых крайне неудачно выбрана пара трения (металл-резина-металл):

Со временем резиновые кольца в петлях высыхают, и петли становится невозможно разогнуть даже с помощью плоскогубцев. Обнаружив это, я слегка разогнул петли, смазал оси, а саму крышку реанимировал холодной сваркой. Таким образом, ноутбук еще проработал какое-то время в качестве ноутбука (каламбур ).

И вот в один прекрасный день было решено сделать из неприглядного труженика более функциональное устройство. К сожалению, сам процесс я мало запечатлел на фото, поэтому буду основываться на картинках из сервисного руководства на Acer Aspire 3610.

Итак, перечень задач по переделке ноутбука в полноценный планшет:

1. Добавление сенсорного экрана

2. Усовершенствование встроенного железа (хотя для поставленных задач изначального должно было хватить)

3. Кузовные работы (пожалуй, самая хлопотная и сложная часть)

4. Выбор операционной системы и ее настройка

Пройдемся по всем четырем основным пунктам:

Добавление сенсорного экрана

Поскольку ранее я уже сталкивался с добавлением тач-скрина в ноутбук (для работы использую Asus Eee PC 1000HE со встроенным самостоятельно тачем) – этот пункт не вызвал у меня сложностей. Был заказан самый обычный 15` резистивный тач-скрин с соотношением сторон 4:3 – самый распространенный тач, поскольку используется в платежных киосках. Заказ был сделан в Московской компании Sensis, там же где и первый экран и был получен в лучшем виде уже через несколько дней. Разумеется, в комплекте был usb-контроллер. Сам экран, как я уже говорил, резистивный, 5-и проводный:

Усовершенствование встроенного железа

По поводу железа: выяснилось, что подопытный у нас изначально лишен и wi-fi и Bluetooth. Посему сначала планировалось добавить внутрь usb-hub и подключить к нему USB-Wi-Fi и USB-Bluetooth адаптеры. Однако совершенно случайно я нашел магазинчик-сервис ноутбуков, в котором удалось приобрести всего за 300р. плату mini-pci WI-Fi Intel PRO Wireless 2200:

Таким образом, ноутбук оказался оснащен вполне штатным вайфаем. С Bluetooth решил пока не заморачиваться, т.к. в нем нет особой надобности.
Идем дальше – обратим внимание на процессор и память: изначально установлено 256 мб. DDRII – крайне мало по сегодняшним меркам. Ну что ж, добавим гиг, нам не жалко. Итого 1256 – неплохо.
Теперь процессор – Изначально Celeron на шине 400Mhz. Приятным фактом стало то, что процессор не напаян на материнскую плату, а вставлен в сокет. Сначала возникла мысль заменить Celeron на Pentium M, однако в процессе сбора информации по железу обнаружилась забавная статья под названием «Acer 3610 PinMod», суть которой в поднятии FSB с 400 до 533:

Мод выполняется без паяльника, простой перемычкой в сокете. Попутно разумеется был заменен родной малоэффективный термоинтерфейс.
По части железа искания на этом завершились, хотя можно было пойти и дальше и заменить и винчестер, и лампы в матрице (подсевшие со временем). Пока же такой острой необходимости нет.

Теперь упомянем то, чего ноутбук лишился – а лишился он в процессе переделки слота PCMCI, точнее не самого слота, а его механической части – разъем остался на своем месте. Также удален был CD-привод, по соображениям ненадобности (в хозяйстве имеется usb-combo drive), освобождения места и облегчения всей конструкции. Забегая вперед, скажу что на место, занимаемое ранее cd-приводом я закрепил контроллер тач-скрина и антенны wi-fi и еще куча места осталась на будущее.

Также были упразднены клавиатура и тач-пад, заодно с кнопками над клавиатурой.

Все железо в сборе проверял и настраивал еще без корпуса дабы знать заранее что все работает так как надо.

Помимо этого все-таки пришлось поработать паяльником – задействовал задний разъем usb напрямую на контроллер тачскрина, заделав отверстие под него и сделал торцевую кнопку Bluetooth кнопкой включения (т.к. родная оказалась закрыта матрицей).

Модификация корпуса

Тут пожалуй надо признать что с корпусом было больше всего вопросов и задач: как его сделать? из чего? как обеспечить прочность? как не забыть об эстетике?

Основой моему решению послужил родной корпус ноутбука, от которого я взял днище нижней части, рамку вокруг дисплея и кусок крышки, той, где жила клавиатура с тач-падом). Не пригодились: крышка матрицы, клавиатура, тач-пад и панель с кнопками.

Основным строительным материалом (именно строительным, т.к. создание корпуса превратилось в увлекательную стройку) стала холодная двухкомпонентная сварка. Выбор пал на нее по нескольким причинам: простота работы, быстрое отвердевание, легкость обработки.

Итак, части – доноры нового корпуса:

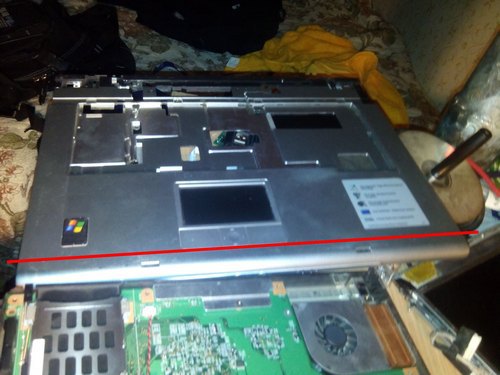

Часть верхней панели с клавиатурой (выделена красным):

Далее просто рамка экрана крепится на отрезанной части верхней панели и в месте крепления холодной сваркой делается ровная гладкая поверхность.

Отверстие cd-привода закрыл пластиковой заглушкой. Начал первую подгонку – выяснилось, что между частями корпуса по всему периметру образуется зазор где-то в 5-8 мм. из-за толщины бутерброда матрица-тачскрин. Чтобы эти щели закрыть на верхней крышке надставил борта из той же холодной сварки (универсальный материал!).

Затем последовала долгая утомительная подгонка, шлифовка и выравнивание поверхностей (напильник, наждачка разных калибров, дрель с шарошками).

Вся работа по корпусу заняла неделю в режиме «неспешно, после работы».

После сборки встал вопрос – красить самому или отдать в покраску знающим людям? Поскольку мне с моим планшетом на выставках не выступать – было решено красить самостоятельно. Красил в три захода автомобильной краской из баллона – получилось вполне сносно. Нижнюю часть пока не покрасил – думаю, стоит ли?

Для лучшего охлаждения после разгона процессора проредил отверстия для выхода горячего воздуха с торца корпуса.

После «сборки и обработки напильником» можно было собственно переходить к софтовой части, вот и перейдем к ней.

Выбор операционной системы и ее настройка

Изначально поставил Windows 7 – получил кучу проблем с драйверами (железо старое, драйверов не найти). Но как говорится – «терпение и труд»… Нашел все драйвера, что не нашел – заменил на generic device. После этого подумал и поменял ось на Windows XP Tablet PC edition (по сути, обычная Windows XP с надстройками для тач-скрина). Аппарат стал пошустрее и поотзывчивее. Возможно дальше будут опыты со всякими там Ubuntu.

Результат переделки

Собственно, вот что получилось:

На этом все. Если вам статья понравилась, то поставьте плюс в репутацию abcart.

Вопросы модификации и переделки ноутбуков обсуждаются здесь: Моддинг ноутбуков. Вопросы апгрейда и модернизации обсуждаются в этой теме: Апгрейд и модернизация ноутбука.

Автором данной статьи является abcart. Публикация данной статьи на других ресурсах разрешается исключительно по согласию автора.

Источник

Делаем планшет из ноутбука

Сделать планшет из ноутбука было моим давним желанием. Вдохновившись раскопанными в сети материалами я приступил к работе. Что получилось из этой идеи – узнаём под катом. При желании делаем себе такой же.

Сразу извиняюсь за низкое качество некоторых фотографий – забыл сделать во время работ, пришлось довольствоваться тем, что есть.

В то время воплотить мою идею в жизнь было решительно невозможно – ноутбуки стоили приличных денег, и разбирать их мне бы никто не дал. Сейчас с этим проще, я уже много лет в той или иной степени вожусь с железом и как-то вокруг его скапливается весьма приличное количество, есть из чего выбирать.

В целом я прекрасно понимал, что это будет устройство для домашнего использования, потому что такой кирпич ящик в сумке не шибко-то потаскаешь с собой. В принципе, это и не требовалось, т.к. дополнительным стимулом к созданию этого планшета была необходимость моей матери в большом сенсорном экране для ее работ по подготовке рисунков.

О сенсорных экранах (Тач-скринах)

На данный момент рядовому пользователю доступны в основном три типа сенсорных экранов: резистивные, инфракрасные и емкостные. Искать на зарубежных сайтах можно по запросам «USB touchscreen kit». Впрочем, такие экраны можно купить и у нас в конторах, поставляющих запчасти для терминалов.

1.Резистивные экраны состоят из двух проводящих слоев, изолированных друг от друга микроскопическими шариками диэлектрика. При нажатии на экран верхний слой продавливается, и точечно замыкается на нижний слой. По получившемуся электрическому сопротивлению контроллер рассчитывает координаты нажатия. Данный тип экранов наиболее дешев и доступен в качестве недорогого варианта для экспериментов. Из минусов – необходимо сравнительно сильное нажатие, чтобы нажатие было зарегистрировано. Работать вполне можно пальцем, но для повышения точности попадания все же лучше использовать некий стилус.

2.Инфракрасные экраны представляют собой рамку с закрепленными в ней инфракрасными светодиодами по одной стороне и фототранзисторами по противоположной. Когда предмет касается экрана, он перекрывает собой луч светодиода для соответствующего фототранзистора и контроллер рассчитывает координаты нажатия. Это позволяет экрану быть совершенно равнодушным к тому, чем производится нажатие – стилусом, рукой, карандашом, чем угодно, лишь бы достаточно толстым чтобы перекрыть луч светодиода. Из плюсов – высокая прозрачность и долговечность. Из минусов – чувствительность к загрязнениям, и чуть более худшая точность определения координат. Стоимость средняя.

3.Емкостные экраны основаны на измерении величины утечки тока при касании пальцем или другим проводящим предметом. Из минусов – необходимость использовать проводящие предметы для работы с таким экраном. C ними весьма удобно работать, но стоимость таких экранов высока, и для наших малобюджетных экспериментов, по моему мнению, не сильно подходит.

Выбираем жертву

На самом деле, модель исходного ноутбука особого значения не имеет, кроме пары моментов. Во-первых, соотношение сторон и габариты экрана должны соответствовать доступным в вашем городе моделям сенсорных стекол, о которых было рассказано выше. Во-вторых, лучше брать все же не такое старье, которое взял для эксперимента я – вам потом еще и работать на том, что получится.

Изначально донором должен был стать найденный на работе ноутбук Samsung. После того, как я разобрал его для прикидки внешнего вида выяснилось, что он в упор не видит USB – умер южный мост. Ну тут я сам виноват – неплохо было бы проверить это до разборки. Фотографии в первозданном виде не сохранилось, поэтому вот фото в виде бутерброда:

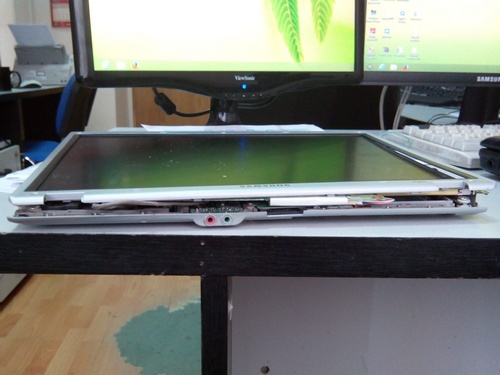

Первый донор для будущего планшета

После этого прискорбного открытия за основу был взят потрепанный старенький ноутбук Acer Aspire 3610, купленный за копейки где-то в темных катакомбах Митинского радиорынка. Как и все модели этой серии, он к тому времени обладал «замечательными» сломанными петлями верхней крышки, залитыми прошлым владельцем толстым слоем эпоксидной смолы и вторично сломанными.

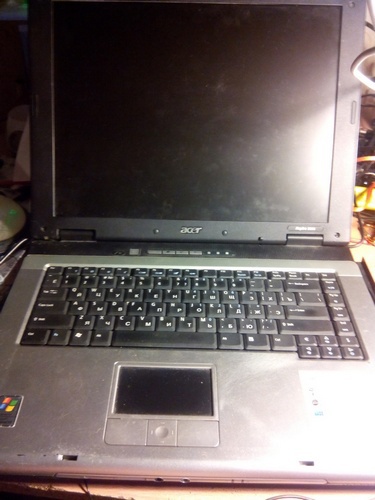

Вид ноутбука до начала работ

Меняем начинку

Некоторые комплектации этой модели снабжаются модулем Wi-Fi, но в моем случае его там не оказалось, и я со спокойной совестью скрутил адаптер с вышеописанного Самсунга вместе с антеннами. Антенны были размещены с правого торца внутри корпуса, а провода к ним были проложены прямо по плате ноутбука и приклеены на двухсторонний скотч в нескольких местах, чтобы не мешали сборке.

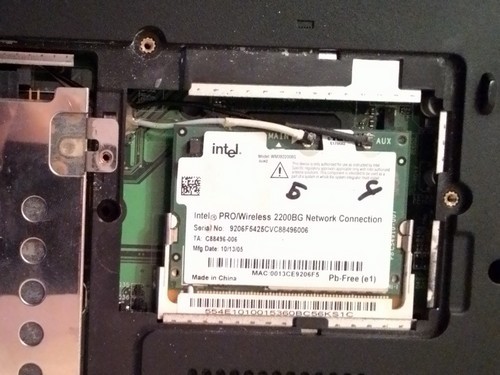

Установленный Wi-Fi адаптер

В моей комплектации был Bluetooth адаптер, но он был сразу безжалостно выброшен за полной его ненадобностью. В этой модели есть возможность поднять тактовую частоту процессора, вставив перемычку в его сокет, но я решил не искушать судьбу и таких экспериментов не проводить. Покупать под это дело третий ноутбук совсем не хотелось. DVD привод вместе с корпусом PCMCIA слота был удален за ненадобностью и в целях облегчения веса конструкции.

Модифицируем материнскую плату

Изначально я хотел перенести кнопки и индикаторы на торец планшета, и даже сделал плату и адаптер для всего этого добра, но в процессе работы над стенками корпуса я понял, что это излишне усложнит процесс сборки, и решил не растягивать и без того растянувшийся эксперимент. Было решено выбросить адаптер Bluetooth и использовать его кнопку включения для управления питанием планшета. На самом деле, изменения совсем не сложные, и для данной модели так может сделать человек, обладающий хоть сколько-нибудь малым навыком пайки. В нижней части платы расположены кнопки управление Bluetooth и WiFi. Выбираем кнопку с надписью «blue2» или похожей, и безжалостно перерезаем эту дорожку. Определить ее довольно просто: у кнопки четыре ножки, три из них соединены с «землей», т.е. с большой сплошной областью на плате, а одна – с этой самой дорожкой.

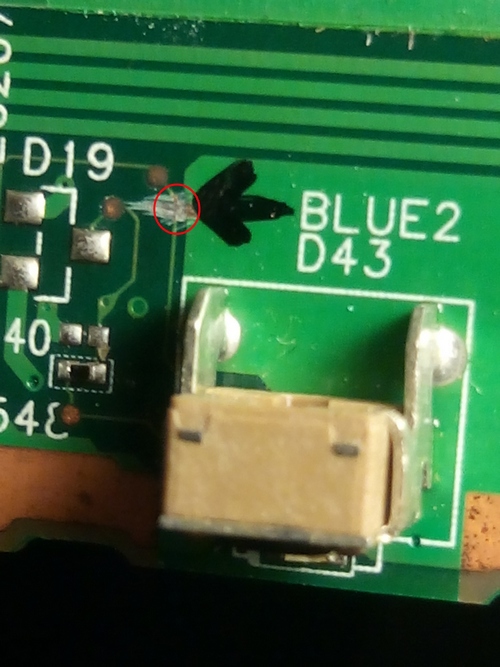

Отключаем кнопку Bluetooth

Далее нужно соединить штатную кнопку питания с нашей новой кнопкой. Определить нужный контакт также несложно: два контакта из четырех соединены с «землей», а два противоположных – с еще одной дорожкой. Берем любой тонкий провод и припаиваем его концами к найденным контактам на обеих кнопках.

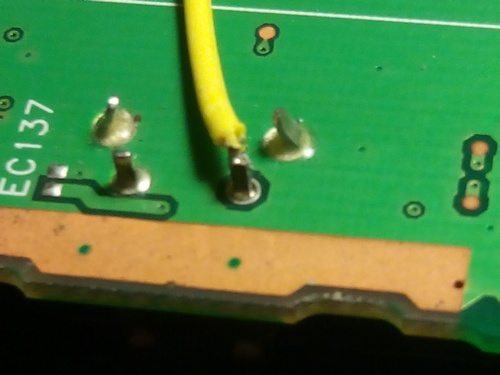

Штатная кнопка включения

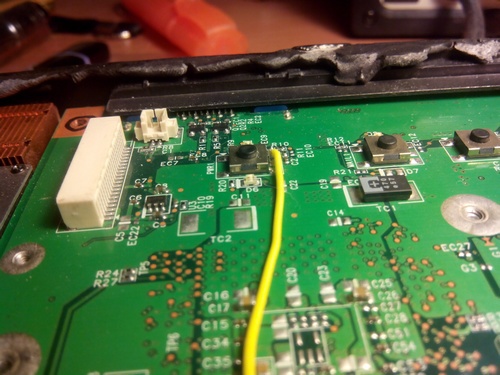

Новая кнопка включения

Шлейф контроллера сенсорного экрана мы припаиваем к любому ненужному USB порту. Им придется пожертвовать и залепить его снаружи эпоксидкой. Можно выпаять один из разъемов, а можно просто подпаяться к его контактам. Сразу предупреждаю: выпаивать разъем без опыта подобного действа не рекомендуется – это довольно тяжело и есть шанс повредить близлежащие элементы материнской платы. Гораздо проще подпаяться к контактам. Кстати, можно припаять не шлейф контроллера, а маленький USB-хаб и в него уже воткнуть контроллер. Получим несколько дополнительных портов внутри ноутбука.

Кузовные работы

Это, без сомнения, самая муторная и грязная часть работы. От всего корпуса была оставлена только задняя крышка, внутренняя рамка дисплея и кусочек верхней внутренней крышки (Той, в которой крепится клавиатура).

Оставляем лишь небольшой кусочек крышки

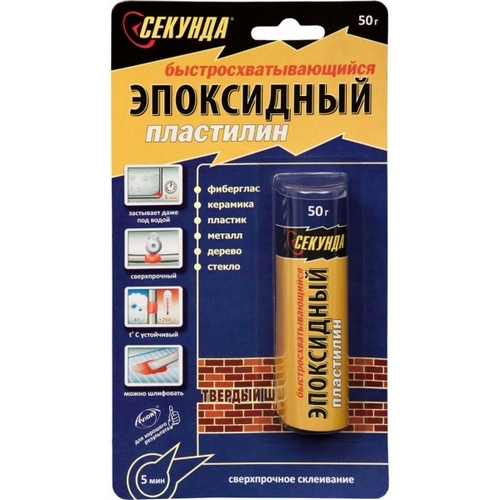

Стенки выводились вручную с помощью эпоксидного пластилина. Вот такого:

Работать с ним очень просто: отрезаем кусочек, и тщательно разминаем в смоченных водой пальцах в перчатках . Важно тщательно перемешать его до однородного цвета. Пластилин быстро разогревается, и остается некоторое время весьма пластичным. Рекомендую не отрезать кусок более 2см длиной, так как этого количества может оказаться много для одной стенки, а впопыхах лепить его куда-нибудь чтобы не испортился — не самая хорошая идея. Лучше не торопиться — будет качественней.

Общая технология такова формирования стенок такова: берем достаточно длинную пластину (например, линейку), оклеиваем ее широким скотчем, чтобы к ней не лип пластилин, и формируем плоскую стенку в нужном месте корпуса. По застывании пластилина линейка легко отделяется от эпоксидки и оставляет прекрасную ровную поверхность.

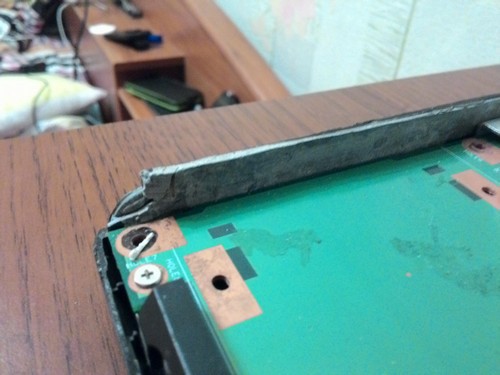

Стенка корпуса из эпоксидного пластилина, вид на внутреннюю черновую сторону.

Обратите внимание: чтобы получить ровную линию между верхней и нижней крышками, я выводил боковые стенки на уже собранном планшете, а потом распиливал вдоль тонкой дисковой пилкой на бормашинке. Получалась тонкая аккуратная щель, как на заводском пластике.

Для крепления крышки я пошел на хитрость — я изготовил новые ножки крепления, под свои отверстия. Технология такова — берем лист бумаги, сворачиваем его на карандаше, отрезаем на нужную длину, заливаем жидкой двухкомпонентной эпоксидкой, и прижимаем к нужному месту. Получается вот такой столбик:

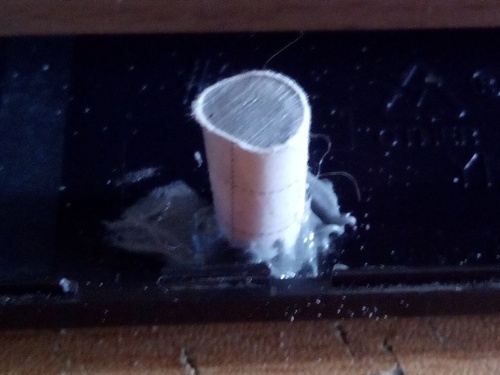

Заготовка для ножки крепления дисплея

После отверждения сверлим вершину столбика, и вклеиваем (той же жидкой эпоксидкой) в нее гайку, выломанную из крепления крышки или корпуса. Собственно, все винты заворачиваются в такие гаечки, их можно много наковырять из исходного корпуса.

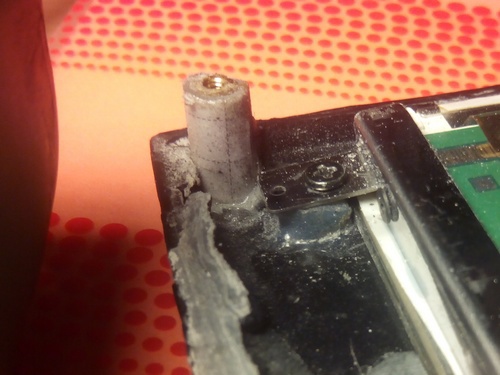

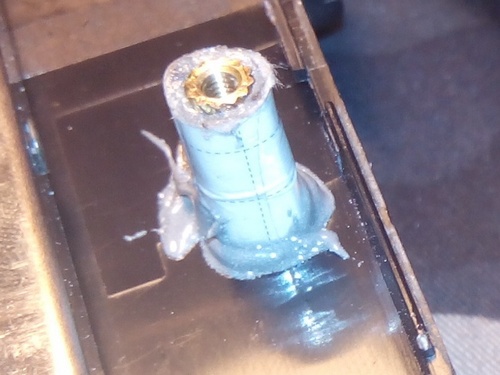

Ножка крепления дисплея со врезанной гайкой

Дисплей крепится к рамке по той же технологии, только гаечки вклеиваются непосредственно на рамку дисплея. Дисплейный модуль теперь представляет собой стопку «рамка-тачскрин-дисплей». Т.е. просто накладываем тачскрин вплотную на дисплей и и притягиваем к рамке винтами за штатные крепления.

Крепление дисплея к рамке

Антенны Wi-Fi прокладываем как позволяет свободное пространство. Я не очень заморачивался с расположением антенн, но качество сигнала не ухудшилось. То же самое с блоком управления тачскрином – ему все равно, где лежать.

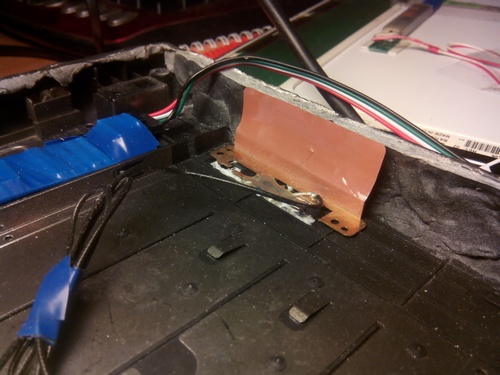

Крепление Wi-Fi антенны и вид на стенку из эпоксидного пластилина

Шлейф и инвертор можно проложить вот так, не придется перепаивать и ничто нигде не мешается:

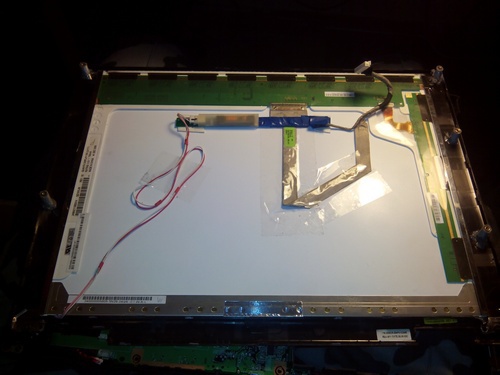

Новая прокладка шлейфа и инвертора

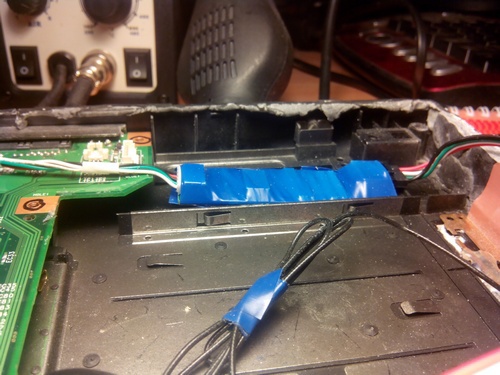

Контроллер сенсорного экрана

Наводим лоск

Шлифовка всего этого добра доставила немало хлопот и привнесла в мою комнату большое количество акриловой пыли, но это того стоило. Я использовал обычную акриловую шпатлевку (по-моему, даже по дереву) белого цвета и саму простую матовую краску черного цвета из баллончика. Работа не очень сложная, но требует аккуратности и некоторого терпения. Я так развлекался в первый раз и все прошло успешно. Фотографий процесса у меня нет, так как фотографировать грязными руками не было возможности, а попросить кого-то я в запале сражения со шпатлевкой я как-то не догадался.

Стремимся к совершенству

Простор для фантазии ограничивается только вашей усидчивостью и бюджетом. Конечно, можно было найти и процессор пошустрее, благо сокет это позволяет, и вставить маленький SSD диск для ускорения системы, но планшетик получился и так весьма приятным. Емкостной тачскрин сделал бы работу с планшетом еще более приятной, но его цена меня отпугнула сразу.

Операционная система

В качестве операционной системы я сразу выбрал Windows XP Tablet Edition, чтобы не думать о специфических планшетных фишках, и не испытывать проблем с производительностью. На эту платформу можно поставить и Windows 7, но она будет весьма и весьма нетороплива. Кстати говоря, я с успехом ставил на него xUbuntu и даже Android из проекта Android x86! Драйвера планшета для Linux и Windows (и даже MacOS вроде бы) идут на прилагаемом к тачскрину диске.
