Нинтендо свитч своими руками

Nintendo Switch своими руками за 200 долларов (4 фото)

Самоизоляция граждан на период карантина привела к росту популярности игровых приставок, в том числе и Nintendo Switch. Однако результатом закрытия многих производств и ограничения международной торговли стал дефицит приставок, что сразу же вызвало подорожание даже подержанных моделей. Проживающий в районе Сиэтла энтузиаст, известный в интернете под ником Sarbaaz37, с возмущением заявил, что в его местности бывшую в употреблении приставку Nintendo Switch можно купить за фантастические 450-600 долларов.

Такая ситуация вызвала ярость пользователя и побудила его к действию — самостоятельному созданию консоли из деталей, купленных в интернете. В проекте Sarbaaz37 были использованы детали, которые доступны для покупки в сети. Процесс поиска и поэтапная сборка аналога Nintendo Switch изложены на сайте Imgur. Из приведенного описания можно сделать вывод, что данное мероприятие достаточно трудоемкое, занимает много времени и требует сравнительно высокой квалификации в микроэлектронике.

Прежде всего длительное время занял поиск в сети необходимых деталей по низким ценам. Далее Sarbaaz37 ожидал доставку комплектующих из Китая. Общая сумма, затраченная им на детали и доставку, составила 199 долларов. В результате была собрана консоль для игры в большую часть приложений для Nintendo Switch.

Источник

Как я хакнул контроллер Nintendo Joy-Con

Хирургическая имплантация ёмкостного трекпада с технологией 3D-Touch на место оригинального аналогового джойстика

В 2020-м году во время пандемии бывает скучно, и отсутствие возможностей творческого развития усложняет жизнь. Однако когда у вас есть набор инструментов с большим количеством электроники, на множество старых вещей, лежащих у вас на столе, можно взглянуть по-новому. Так и произошло с моим Nintendo Switch – ведь раньше у меня не было возможности разобрать контроллер Joy-Con. Прекрасная возможность поковыряться в его внутренностях.

Дайте-ка я сначала посмотрю в интернете, не возникло ли у кого безумной идеи заменить старый добрый аналоговый джойстик ёмкостным трекпадом? Не возникло.

Фаза 0

Я привык сначала делать наброски в блокноте. Вот мой первый набросок того, как я представлял Joy-Con с ёмкостным трекпадом вместо традиционного аналогового джойстика.

Лучший пункт из всех преимуществ в списке – отсутствие дрифта. Если вы читаете этот текст, вы наверное, знаете, что у некоторых контроллеров Joy-Con есть такая проблема, как дрифт джойстика [самопроизвольное движение управляемого джойстиком курсора на экране без физических перемещений самого джойстика / прим. перев.]. А если его заменить, то и дрифта не будет.

Фаза 1

Во-первых, вряд ли вы можете считать себя нёрдом, если вам не кажутся красивыми полупрозрачные штуки ядовито-зелёного цвета. Поэтому пара кликов на сайте Джеффа Безоса – и ко мне едет новая одёжка для Joy-Con. Разобрать корпус джойстика несложно – самое сложное это орудовать маленьким пинцетом, когда у вас большие руки.

Аналоговый джойстик – вещь несложная. Это двухканальный потенциометр и нажимающаяся кнопка – и всё это соединено с платой через 5-контактный FPC-разъём с шагом в 0,5 мм. Я заказал подходящий плоский кабель, выводящий сигналы со схемы.

Потом я снова собрал Joy-Con и проверил его работу в комплекте со Switch, чтобы убедиться, что всё работает нормально.

Ок, мне нужно заменить аналоговый потенциометр на цифровой.

Фаза 2

Чтобы всё было чисто и красиво, я нарисовал в KiCad схему для пары компонентов, загрузил их размеры и разработал для них специальные платы.

Я решил проверить несколько видов цифровых потенциометров с разной стоимостью и эффективностью, а также несколько разъёмов для плоских кабелей (один для входящих данных с аналогового джойстика, один для выходящих данных с ёмкостного трекпада).

Через неделю я получил посылку от любимого производителя печатных плат. Распределил паяльную пасту, поработал паяльным феном – и платы были готовы.

Настало время испытаний.

Фаза 3

Естественно, для координации всего этого зоопарка мне понадобились Arduino, макетная плата и куча монтажных проводов.

В тестах участвовали:

• Микроконтроллер.
• Два 12-битных цифро-аналоговых преобразователя (подключаются через I2C).
• 5-контактный FPC-разъём с шагом 0,5 мм для аналогового джойстика.
• Гибкий плоский кабель для 5-контактного FPC-разъёма с шагом 0,5 мм.
• 12-контактный FPC-разъём с шагом 0,5 мм для ёмкостного трекпада.
• Гибкий плоский кабель для 12-контактного FPC-разъёма с шагом 0,5 мм.
• Цифровой ёмкостной трекпад с технологией 3D-Touch (подключаются через I2C).

Среди всех испытанных мною цифровых потенциометров я выбрал наиболее подходящий, а заодно и дешёвый. Первый шаг – проверить, что все компоненты правильно подсоединены, получают питание и отзываются. Я залил в плату стандартный код i2c_scanner, и всё прошло удачно.

Несколько строк кода позволило инициализировать DAC и ёмкостной трекпад на шине I2C, а потом я начал подыскивать эффективную стратегию эмуляции потенциометрами движения аналогового джойстика по осям X и Y.

Поскольку разрешение DAC составляет 12 бит, они принимают значения от 0 до 4095, и я разбил этот диапазон на шаги по 10.

На консоли Switch я запустил утилиту калибровки джойстика из настроек, чтобы посмотреть, произойдёт ли что-нибудь.

Ёмкостной трекпад – интересный электронный компонент, расположенный в очень небольшом и универсальном корпусе. Как ни странно, он обладает удивительно большим разрешением 2048 x 1535 x 63 (X x Y x Z) — да-да, 63 уровня чувствительности к нажатию.

Естественно, следующим шагом была настройка подходящего отображения, чтобы соответствовать разрешению потенциометров. Метод map у Arduino позволяет очень быстро решить такую задачу.

Метод pushStick() эмулирует нажатие кнопки, пользуясь тем, что соответствующий контакт на Joy-Con работает по замкнутому циклу.

Итоговый результат работы первого прототипа выглядел многообещающе.

Фаза 4

Ну теперь осталось только взлететь со всей этой ерундой. Следующим шагом я решил сделать боле компактное и портативное решение по сравнению с первым прототипом.

Я решил перейти с Uno на PRO MINI – более мелкую версию, а также сделать печатную плату, которую можно будет расположить рядом со всеми разъёмами и цифровыми потенциометрами. В процессе оптимизации я понял, что можно заменить два одноканальных DAC одним двухканальным, и сэкономить место на плате.

Нарисовал в KiCad новую схему, и тщательно разместил все компоненты.

Фаза 5

Курьер принёс мне всё вовремя – все эти зелёные сокровища и некоторые другие компоненты.

Пришло время пайки.

Фаза 6

Pro Mini нужно питание – все миллиамперы я украл прямо с основной платы, со свободной плошадки.

Идея была в том, чтобы приклеить мою плату прямо на заднюю часть Joy-Con при помощи двустороннего скотча, сделать отверстие в пластиковом корпусе и пропустить через него провода.

Фаза 7

У ёмкостного трекпада не было корпуса, поэтому мне пришлось разработать для него корпус. Для таких случаев отлично подходит Tinkercad – добавляем и вычитаем простейшие геометрические фигуры, и задача решается без лишних проблем.

Нарезка на слои при помощи Cura, ждём несколько минут, и 3D-принтер рожает новую деталь.

Подошла идеально с первого раза. Выбранный мною пластик FILOALFA отлично сохранил механические свойства.

Фаза 8

Поскольку Pro Mini питается напрямую от батарейки Joy-Con, я решил добавить переключатель, который может отключать мой имплантат, когда он не используется, экономя немного энергии.

Для безопасности я закрыл всю электронику плёнкой Kapton, чтобы не закоротить её потными руками.

Итоговый результат

И вот, как это выглядит в итоге. Джойстик получился портативным, поэтому его можно использовать либо присоединив, либо по беспроводному соединению.

Что дальше

Планирую дальнейшую миниатюризацию всей схемы, чтобы сделать плату меньшего размера, и разместить её прямо внутри контроллера Joy-Con вместо небольшой коробочки аналогового джойстика размерами в 19×16×4 мм.

Источник

Моддинг Nintendo Switch по версии eXtremeRate — Встречают по одёжке

Начать стоит с того, что это первый, но далеко не последний обзор на аксессуары и элементы моддинга для Nintendo Switch (в запасе уже как минимум три написанных), поэтому устраиваемся поудобнее, сегодня с вами Сокольников Артём, и рассказать я хочу про команду eXtremeRate, которая создаёт, пожалуй, самые необычные детали для моддинга Nintendo Switch.

Предвкушая вопрос — зачем? Отвечаю, что на данный момент, моя основная консоль от Nintendo переживает не лучшие времена. Дело в том, что я любитель закинуть консоль в рюкзак и делаю это постоянно.

Совсем недавно, я заметил скол на верхней грани планшета (несмотря на наличие чехла), да и вообще, внешний вид после двух лет использования оригинального гибрида, мягко скажу потрепался. Вокруг кнопок поверхность затерлась, а задняя спинка планшета уже давно не имеет софт-тач покрытия. Как бы это сказать, ощущения от использования уже не те, что были в первые несколько месяцев.

•
•

В совокупности, данные факты подтолкнули меня отправиться на просторы сети в поисках нового корпуса или любой другой замене штатному. А куда в первую очередь полезет среднестатистический пользователь интернета? Правильно, на Aliexpress, отмечу лишь то, что он стал толчком, говорить о нем сегодня я не буду.

Коротко, перебирая взглядом тонны однотипных чехлов, китайских стандартных корпусов и прочего, я наткнулся на довольно необычные корпуса от вышеупомянутых ребят. Сказать о том, что их внешний вид бросок, не сказать ничего.

Несколько действительно достойных вариантов в наличии, выглядят разнообразно, а качество (насколько это можно судить по разным видео, достаточно премиально).

•
•

Решено, пора все таки обновлять своего старичка, что верой и правдой работал как сумасшедший последние пару лет, да и жалкие 42$ (со скидкой на момент приобретения) в магазине GamingCobra — который и является официальной площадкой команды, сделали своё дело.

Заказ сделан 19 декабря 2019, осталось лишь дождаться новой шкурки.

Я выбрал корпус с принтом героев «самых известных фильмов ужасов», во-первых, потому что являюсь их большим фанатом, а во-вторых, хотелось чего-то нетривиального, да и глаз как-то сразу за него ухватился.

Что в коробке?

9 января 2020 года. Я получил свой заказ, пришёл он в небольшой картонной коробке, однако, что меня удивило, это внутренняя компоновка комплектующих, каждая деталь на своём месте в двухэтажном блистере, даже триггеры разложены по специальным пазам.

Основные клавиши управления закреплены в пластике, удобно? Несомненно, их не положили в мешочек в котором они вероятнее всего неимоверно болтались бы при транспортировке.

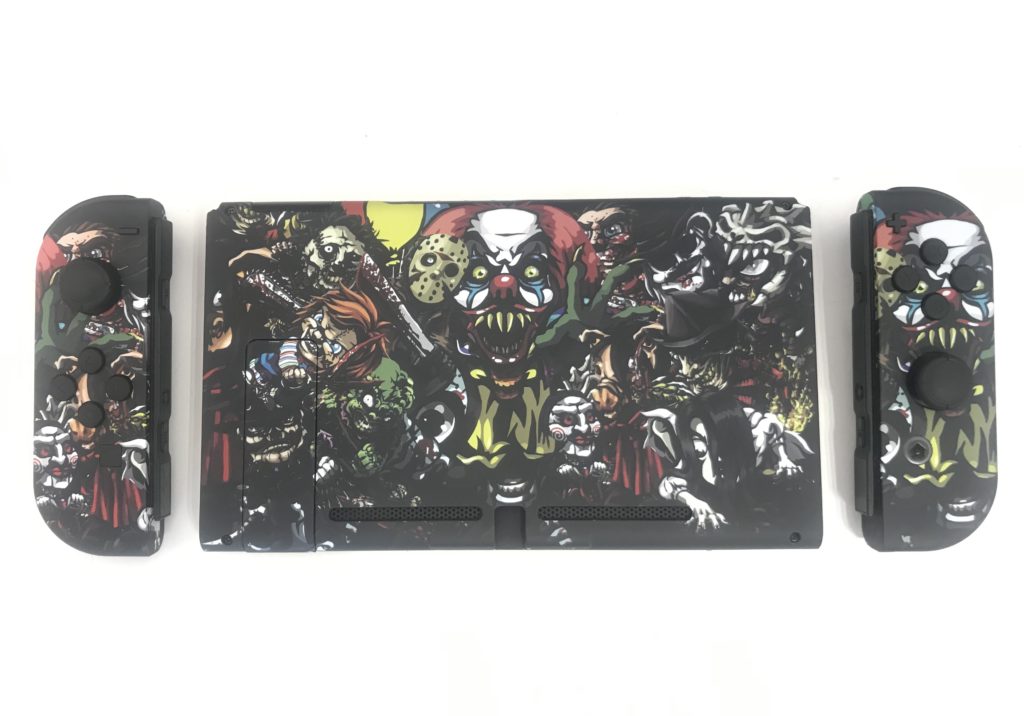

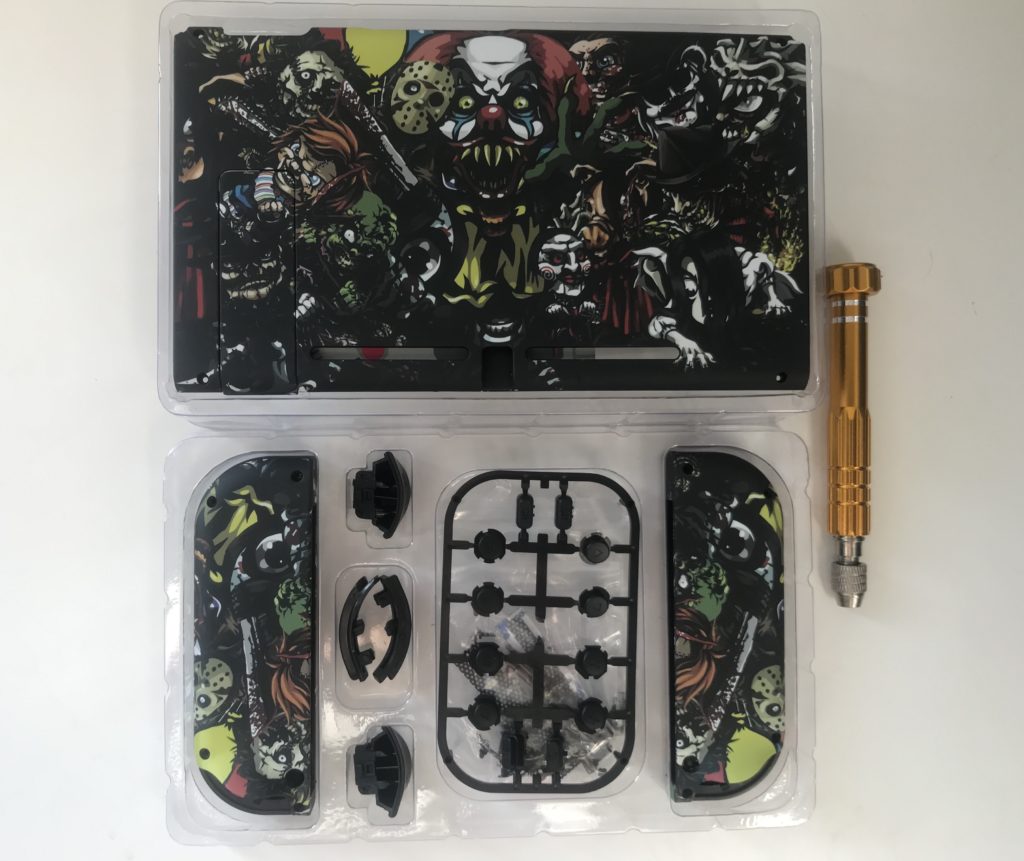

Комплектация богата, за те небольшие деньги, владелец консоли получает:

• Два новых корпуса для Joy-Con.
• Задняя панель для планшета.
• Ножка (она же защитная планка для MicroSD).
• Набор кнопок для правого и левого Joy-Con, новые триггеры ( L, ZL, R, ZR), а также боковые клавиши SL и SR для двух контроллеров.
• Отвертка со сменными головками на X и Y.
• Набор болтов и шурупов, пружины для триггеров, а также перфорированные шторки для охлаждения.

•
•

Из всего набора, отдельных слов заслуживает отвертка — после моддинга она отлично подойдёт для разбора любой другой мелкой техники.

Рассмотрев корпус ближе, понимаешь, что скоро старичок будет снова иметь софт-тач покрытие, а в дополнение, стильно и необычно выглядеть.

Качество принта вызывает восторг, на нем напрочь отсутствует лишний мелкий мусор в виде крупиц пыли и подобного, скажу прямо, я очень переживал, подразумевая, что качество исполнения будет несколько ниже, однако все мои сомнения развеялись в тот момент, когда я закончил изучать корпус.

Пристальный осмотр показал, что почти на каждой запчасти, будь то подножка или, к примеру, части Joy-Con, имеется фирменная гравировка компании EXR. Неожиданностью стала найденная, а главное выбитая надпись Volume возле клавиш управления громкости и иконка наушников возле 3.5 разъема.

Разбор и замена стандартного корпуса

Переходя к разбору, стоит сказать о том, что после оформления заказа, продавец любезно предоставил ссылку на видео по разбору Nintendo Switch.

Разбор гибрида для меня не в новинку, однажды я уже менял стики в Joy-Con’ах, а также затер и выбросил серые корпуса сменив их на более привлекательные Neon Blue / Neon Red, есть в этих цветах какая-то магия.

Поэтому, вооружившись отверткой из заказа, в первую очередь, я принялся разбирать именно контроллеры.

Для тех, кто решится приобрести подобный набор, возьмите на заметку, прежде чем разбирать джои, не забудьте про пинцет, так как, на небольших платах имеются достаточно противные, мелкие шлейфа, а на правом ещё и тонкая подложка с контактами ИК-камеры.

В остальном, реальной сложности, даже если принебречь гайдом по разбору, возникнуть не должно, клея нет (только двухсторонний скотч на батареях), все на небольших винтах и вполне легко разбирается.

Занимает процедура (если не торопиться), порядка 15-20 минут на один контроллер, при учёте, что вы ничего не забыли и у вас не осталось лишних деталей.

•
•
•
•

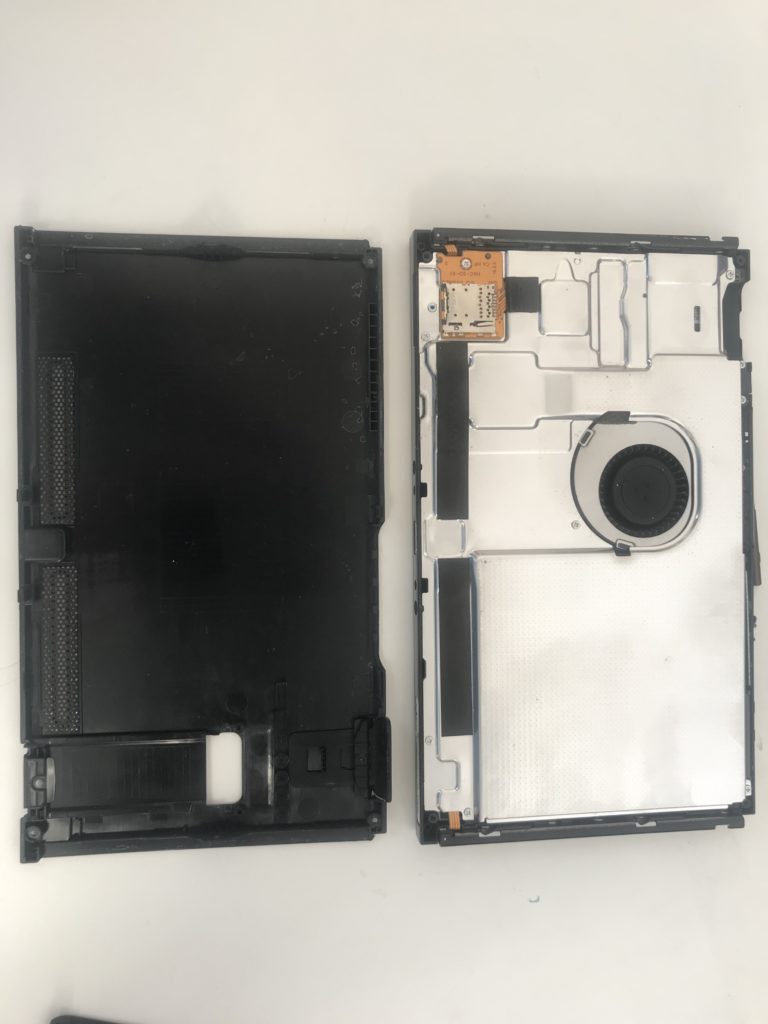

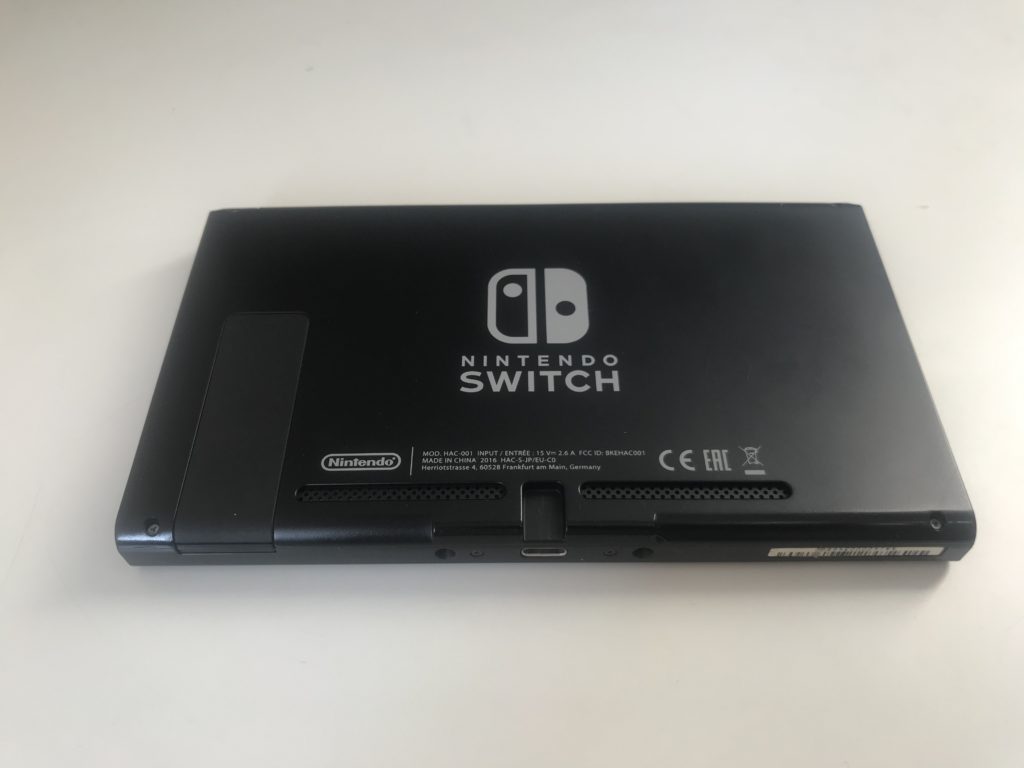

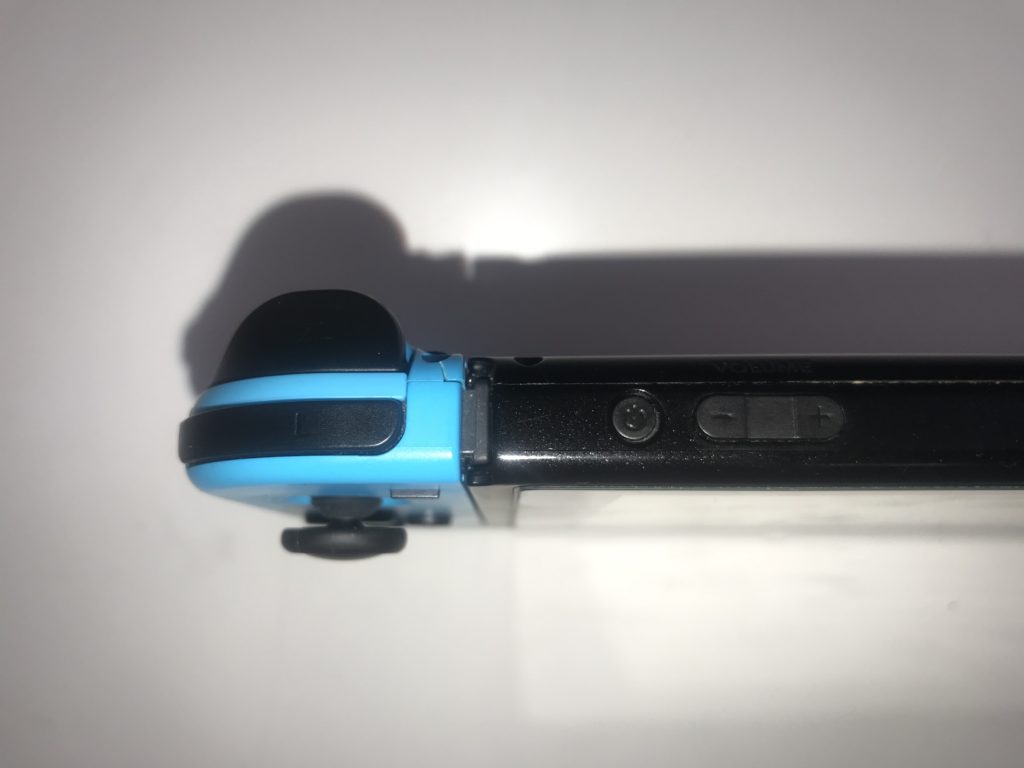

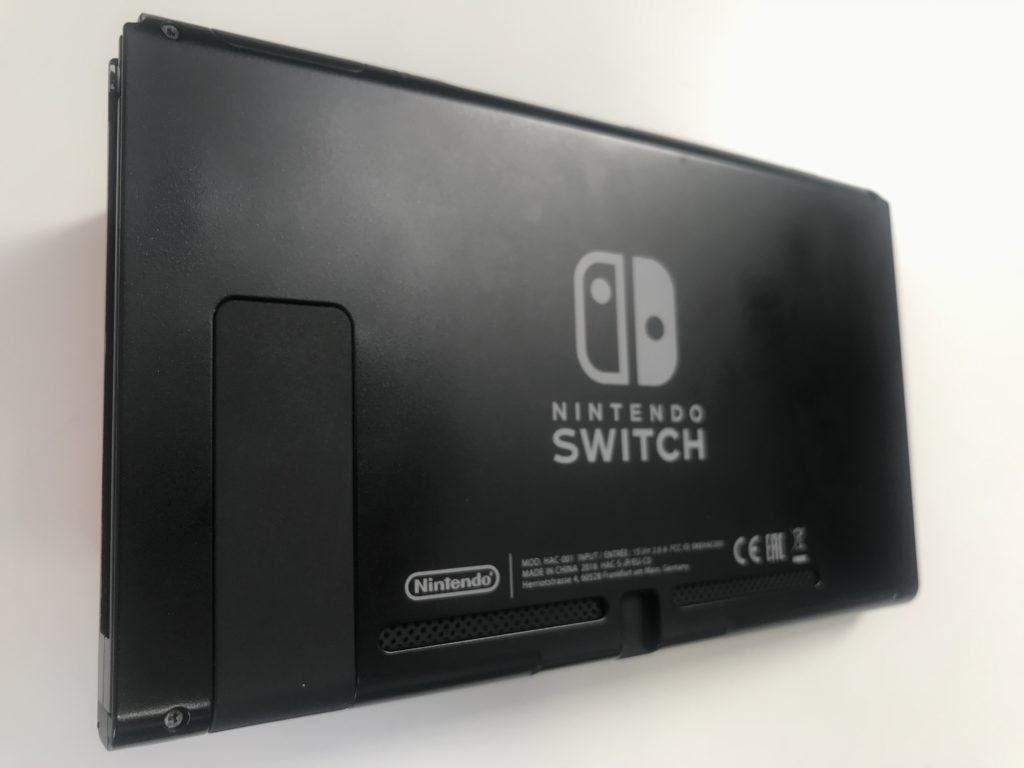

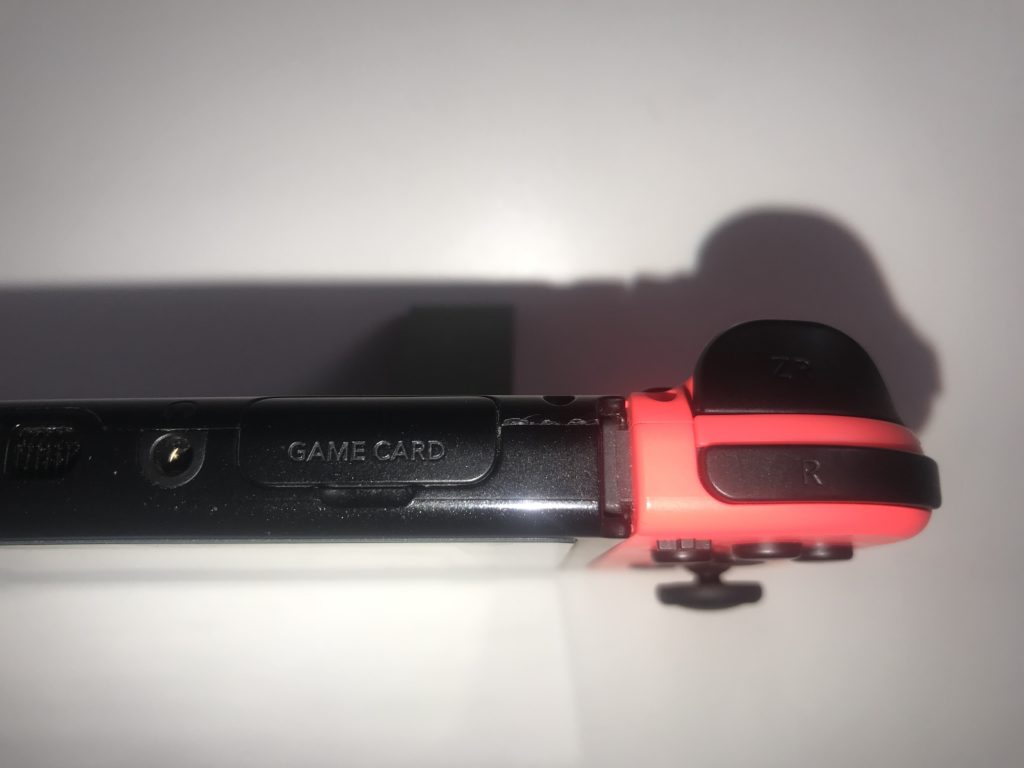

Самым простым является разбор задней крышки самой консоли, здесь вас ожидает: 4 болта на задней стенке планшета, два центральных в салазках подключения джоев, два болтика возле разъема для зарядки, один сверху возле разъема под наушники и последний под ножкой, возле разъема для карты памяти.

В целом, весь процесс занял от силы не более часа, при том, что я все делал максимально не торопливо.

Из нюансов обнаруженных после сбора, было замечено одно отличие от штатного корпуса, дело в том, что стандартная ножка прорезинена у края, в данном же варианте, ножка изготовлена полностью из пластика, особой разницы по устойчивости консоли не обнаружено.

•
•

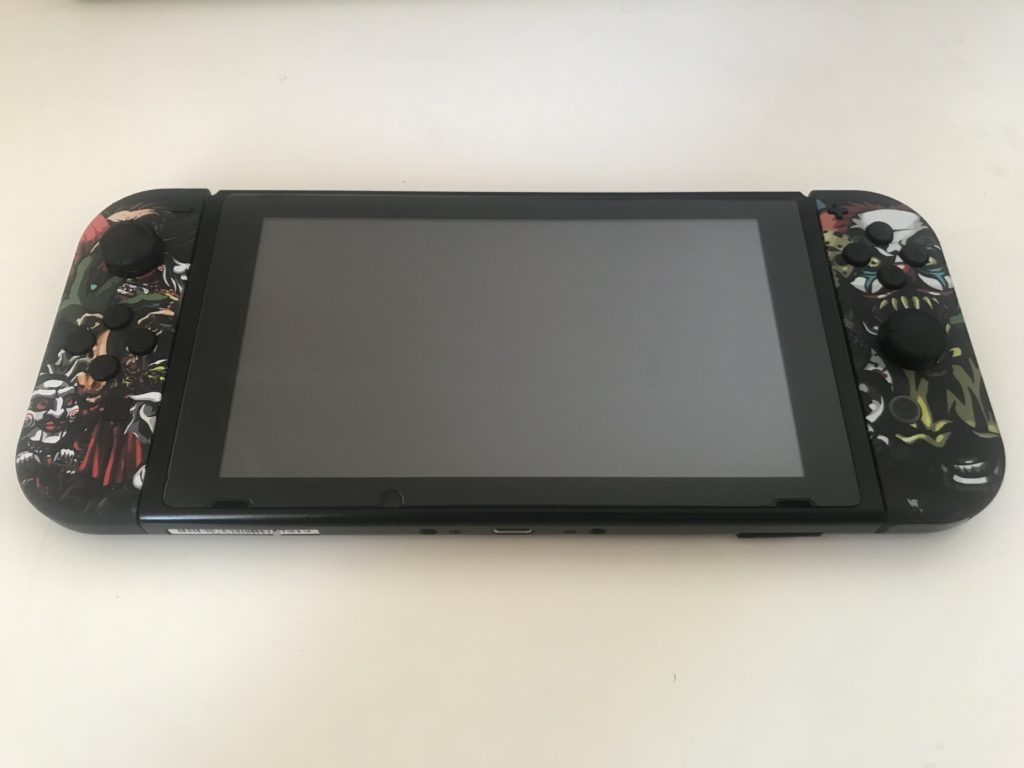

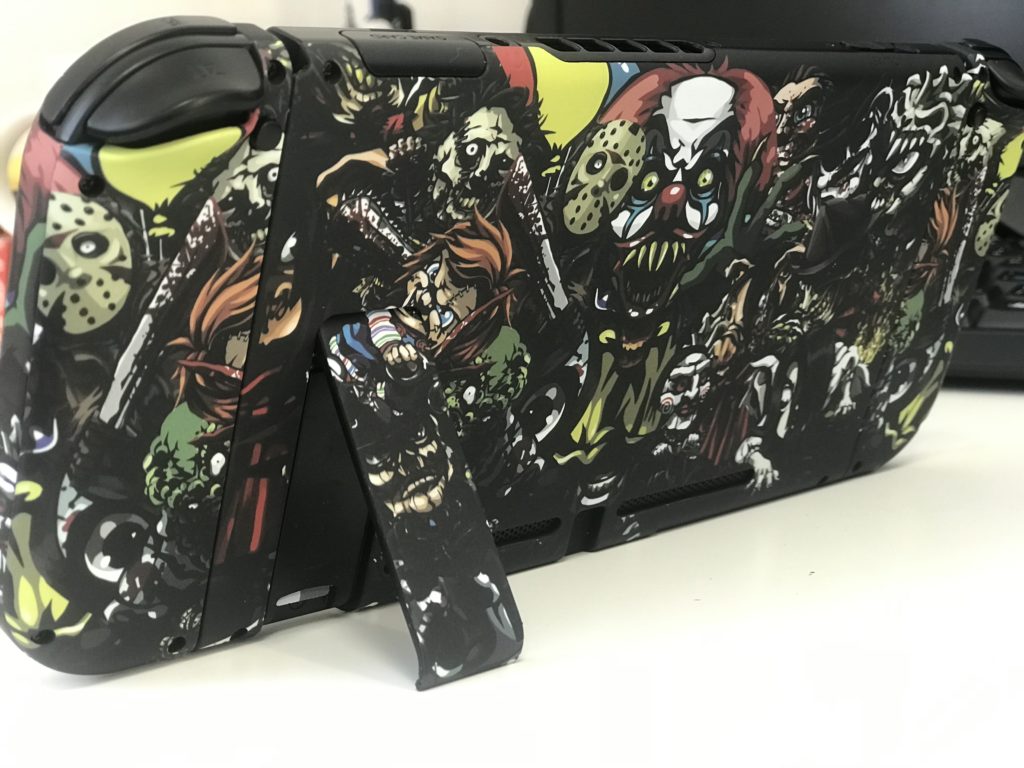

Приобретению рад просто неимоверно, итоговый вариант (в живую), выглядит превосходно. К слову, сразу же после сборки, мною был выявлен один интересный факт — на консоли, на которой оба Joy-Con‘а просто катастрофически люфтили в разные стороны, этот самый люфт пропал, видимо дело было в стертом на джоях пластике. Ощущения от всего этого, словно взял в руки только что купленную консоль.

Говорить о том, что со всем этим будет при длительном использовании не приходится, тут, как говорится, время покажет.
