Нефтяная вышка поделка своими руками

Творческий проект по технологии «Нефтяная вышка»

Описание презентации по отдельным слайдам:

Творческий проект Тема: сувенир «Нефтяная вышка» Выполнил ученик 11 класса «А» МАОУ «СШ «Земля родная» г. Новый Уренгой Заретдинов Артур Руководитель: Аметов Мавлидин Залимханович учитель технологии 2016 г.

Выбор и обоснование проекта Скоро Новый год – время, когда родные делают друг другу подарки. Я задумался, чем можно удивить маму и папу? Они у меня работают в нефтегазовой сфере. Поразмыслив, я решил сделать своими руками настольную модель нефтяной вышки. Проблема: выбор подарка к Новому году Актуальность: для подарка, украшения интерьера комнаты, офиса. Практическая значимость: — для людей, работающих в нефтегазовой сфере; — для студентов нефтегазового университета, с целью воплощения мечты; — для людей, желающих пополнить свою коллекцию; — для использования как украшения интерьера офиса.

Цель проекта Цель проекта — изготовить своими руками сувенир «Нефтяная вышка. Воплощение мечты»

Историческая справка Нефтяная вышка полковника Дрейка, 1859 год, США, Пенсильвания Первая нефтяная скважина в России (Бабушка-вышка) – Крымский район

Изучение и анализ сувениров Вариант 1 Вариант 3 Вариант 2

Выбор оборудования и инструментов 1. Ножовка. 2. Стамеска. 3. Киянка. 4. Лобзик. 5. Рубанок. 6. Токарный станок по дереву. 7. Сверильный станок

Выбор материалов Для работы мне понадобится: фанера, металлический стержень, брусок, клей Титан, металлический карниз

Технология изготовления Начертить заготовки корпуса по размерам и выпилить их

Технология изготовления Обработать склеенные детали, скруглить основание, корпус, нефтяной башни

Технология изготовления Покрасить и закрепить корпус

Себестоимость и экология проекта Себестоимость сувенира составила 172 руб. 10 коп. На мой взгляд, это не высокая цена по отношению к товару, который продается сегодня на рынке или в магазине.

Экологическое обоснование проекта Изготавливая свой проект, я старался, как можно меньше нарушить экологию природы и свое здоровье. Покрывал лаком в хорошо проветриваемом помещении, с дополнительной вентиляцией

Оценка качества Изделие изготовлено аккуратно и качественно. Оно удобное, переносное, не дорогое, все технологические операции соблюдены. Изделие хорошо вписывается в интерьер кабинета и является учебным пособием. Изготовленная стендовая модель полностью соответствует намеченной цели.

Реклама проекта Нефтяная вышка с краном – это символ стремления вверх, развития и достижения цели. Настольные модели, станут не только украшением вашего дома, офиса, но и пополнят чудесную коллекцию.

Вывод Положительные стороны: цель достигнута; материалы общедоступны; технология изготовления посильна; изделие соответствует назначению; стоимость изделия не высокая.

Защита проекта Работа над проектом – это полезный и увлекательный труд, она прививает художественный вкус. Способствует общему развитию, доставляет много положительных эмоций. Данное изделие послужит украшением отличным подарком; приобретенный опыт поможет в дальнейшей жизни.

СПАСИБО ЗА ВНИМАНИЕ!

Курс повышения квалификации

Дистанционное обучение как современный формат преподавания

Курс профессиональной переподготовки

Технология: теория и методика преподавания в образовательной организации

Курс повышения квалификации

Специфика преподавания технологии с учетом реализации ФГОС

Онлайн-конференция для учителей, репетиторов и родителей

Формирование математических способностей у детей с разными образовательными потребностями с помощью ментальной арифметики и других современных методик

Международная дистанционная олимпиада Осень 2021

Номер материала: ДБ-098764

Не нашли то что искали?

Вам будут интересны эти курсы:

Оставьте свой комментарий

Авторизуйтесь, чтобы задавать вопросы.

Преподаватель пермского вуза продолжал вести лекцию при нападении

Время чтения: 2 минуты

В пяти регионах России протестируют новую систему оплаты труда педагогов

Время чтения: 2 минуты

В ОНФ назвали допустимые ограничения на внешний вид школьников

Время чтения: 1 минута

Студент устроил стрельбу в Пермском государственном университете

Время чтения: 1 минута

В Госдуму внесли проект о наказании за пропаганду нападений на школы и вузы

Время чтения: 2 минуты

МГУ стал лучшим вузом России в рейтинге QS по трудоустройству выпускников

Время чтения: 2 минуты

Подарочные сертификаты

Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.

Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.

Источник

Станок-качалка (в простонародье Нефтевышка) из фанеры 3 мм. c мотором.

Вкратце. Чтобы собрать такую вышку с мотором, пришлось скачать инструкцию по сборке подобной модели от одной известной фирмы, отрисовать, изменить некоторые элементы и нарезать на лазером станке.
Вот что получилось (после шлифовки):

Первым делом нужно разобраться с электроникой, которая будет приводить в движение шестерни.
(Шестерни отрисованы в программе GearGenerator, всё остальное в CorelDraw 17 версии)
Использован мотор незвестной фирмы, купленный в магазине с электронными штучками, там же и другие составляющие. Друг сделал спайку, чтобы мотор вращался с нужной скоростью.

Батарейный отсек для двух батареек типа АА, устанавливается под «лестницу».

Затем одни детали вставляются другие, местами на клей ПВА, местами нет. Осями для шестерёнок служат шпажки из продуктового магазина.

Шёлковая нить, мебельный шкант, кусочек проволоки.

Найдены возможные дубликаты

Рукодельники

31.1K постов 47.3K подписчиков

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

1. Будьте вежливы, старайтесь писать грамотно.

2. В публикациях используйте четкие и красивые фотографии.

3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.

3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).

4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».

5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.

6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

Друг, это станок-качалка. Привод для штангового скважинного насоса.

Да отлично вышло) а в остальном Гугл в помощь)

Никак. Нет такой технологической конструкции сейчас. Это старо-бытовой жаргонизм, которым те, кто не связан с нефтяной отраслью, называют всё то, что виднеется над устьем скважины. И у вас на модели кривошипно-шатунный механизм вращается в обратную сторону.

а ему так то пофиг куда вращаться, как прицепили привод так и вращаться будет
https://www.youtube.com/watch?v=Md5_JAa-wWQ

В том то и прикол, что на видео экспериментальный дифференциальный привод. А у модели ТС — классический одноступенчатый редуктор.

так обычному редуктору тоже пофиг в какую сторону крутиться, на работе это никак не отразится, этож кривошип, главное чтобы крутилось, там емнип главное что бы частота вращения не больше 1000 была

Редуктор-то может, а эл/двигатель — нет. Поэтому, аутентично, вращение должно быть в обратном направлении. И что это за параметр «1000»- оборотов чего и за сколько? Я о таком не слышал, число качаний знаю, длину хода тоже. Если редуктор будет делать 1000об/мин — то получится «вертолёт»:-)

я конечно не спорю, может в правилах эксплуатации прописано наравление вращения, но в принципе это монописуально

у редуктора предельная частота до 1000 в минуту, так запомнил просто когда перед шабашкой в прошлом году читал устройство станков )) а двигателю тоже пофиг в какую сторону крутиться, как электрики фазы прицепят так и будет

А скажи ещё что нибудь на нефтянском.

Если есть возможность, то скиньте пожалуйста чертеж в DXF формате. Благодарю!)))

Если есть возможность, то скиньте пожалуйста чертеж в DXF формате. Благодарю!)))
Или на почту ivaneqi@gmail.com

Добрый день, поделитесь чертежами?

Так хорошо пост начал, а последним абзацем все испортил

Моя почта larumirak@gmail.com

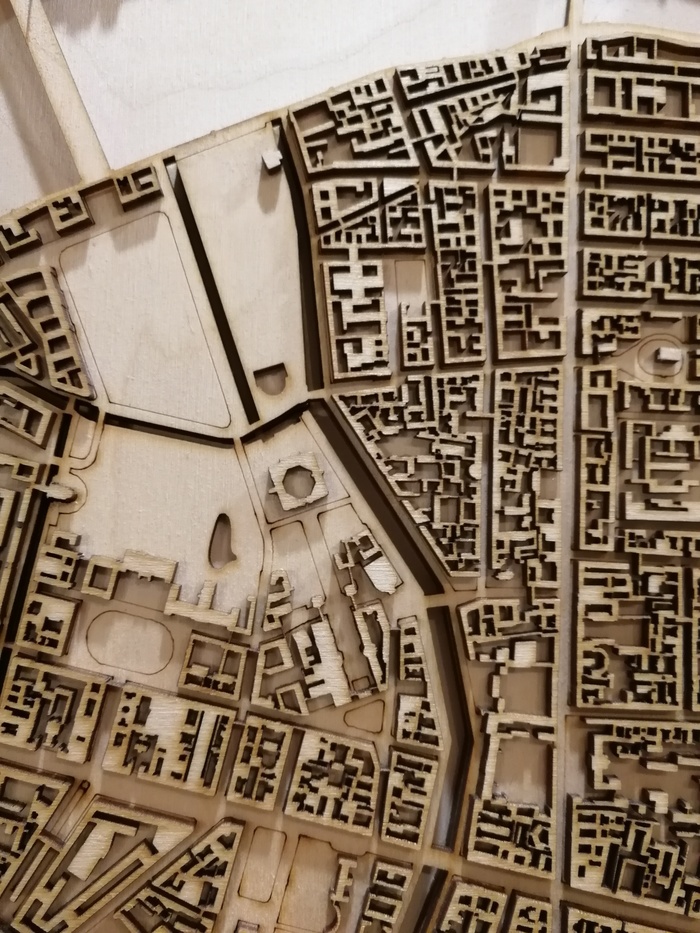

Карта из фанеры

Привет! Я сегодня прочитала пост про стол-карту (уже не могу найти) и подумала: а почему бы не поделиться и моей картой? Сделала я ее в прошлом году. Нашла в сети векторную карту Санкт-Петербурга, а дальше были два долгих месяца подготовки макета. Моя карта четырехслойная. Все слои вырезаны на лазером станке и склеены между собой. Так же начала разрабатывать карту Москвы, но не было времени доделать, а потом у нас сломался станок, но это уже совсем другая история. Это мой первый пост

Dodge Charger 1969 из дерева

Третий автомобиль в подобной технике, но первый «неЛада», и первый, соответствующий окончательному концепту.

Выполнен в виде карандашницы, однако проект позволяет собрать на базе него не только обычную деревянную модель, но еще и ночник.

Материал: фанера 3 мм. Изготовлен с помощью лазерного станка.

Размеры: 210 х 80 х 56 мм.

Все вопросы можно задавать сюда: https://vk.com/ac1d3

Идея для подарка

Увидел в сети инстаграмма интересную идею для подарка , распадающаяся подарочная коробочка из картона , и решил сваять похожую , но с фанеры и металла , залип на пару дней в автокад.

Далее оказалось , что все лазерки работают з CorelDRAW , и ближайшие за 80 км от моего города , (повезло , что хоть по нержавейке не нужно было конвертировать с формата автокада) , немного разобравшись с фанерой , все на лазере открылось и приступили к работе.

По нержавейке тоже были вопросы , оговаривали , что будет шлифована , а как забирал сказали что немного мастера напартачили , и вручную доводили , не принял , на переделку , со второго раза гуд. Собралось все в кучу , и начал собирать , отмечать , резать , пилить.

Собрал посмотреть , глаз порадовать.

Далее был процесс сборки верхних крышек:

Так как идея состоит в том , что коробочки будут по принципу матрешки , нужно было сделать стенки раскрывающимися , но и в тоже время , аккуратными и без лишних деталей , решил делать петли на каждую сторону , их можно спрятать , и открытие будет чёткое и не хлипкое. Отметил , вырезал , надфилем подправил , все гуд.

Временно собранные по отдельности коробочки:

На стенках коробочек будут закреплены шоколадки , и сладости , сейчас , на время написания поста , нужно вклеить петли , сделать поверх окантовку , чтобы скрыть их , и далее будет сборка всех коробочек в одну , финальный крепёж сладостей. По окончанию всего процесса , постараюсь снять видео , фото уже готового , как минимум для моего одного подписчика это должно быть интересным)))

Карта из фанеры по fallout new vegas

Друзья, решил дополнить свою коллекцию карт из фанеры. На этот раз выбор пал на fallout new vegas. Не сказать что карта была сверхсложная, но потрудиться все же пришлось не мало. В последствии скорей всего изменю рамку на более подходящую по тематике. На этот раз попробовал покрыть карту матовым лаком. В будущем конечно есть бесконечное желание поработать с эпоксидной смолой и посмотреть как она будет вести себя в тандеме с картой.Надеюсь Вам понравиться.

Сделал глобусы из фанеры

Будучи предпринимателем, иногда попадаются мне в руки очень интересные и креативные заказы, где требуется не просто произвести товар по тех заданию заказчика, но и самим скреативить конструктив изделий.

Недавно поступил заказ оформление одной из аудиторий нашего вуза (Химтех).

Нужно было сделать глобус из фанеры, в котором светилось бы нечто похожее на лампы Эдиссона. итого 24 глобуса.

За работу мы взялись.

Скреативили каркас глобуса из 6 видов ламелей (фанера 4мм)

Все чертили в Компас и далее в объеме делали сборку.

Детали резали лазером, потом шлифовали огар

Детали до и после шлифовки.

Потом все склеили на ПВА, покрыли пропиткой Тиккурила.

Получились вот такие полусферы из фанеры. Диаметр 300мм

Скрепляли половинки на болтики 3мм.

В итоге вот такая красота получилась. Какая-то молекула. Химики же :))))

Заодно и буквы на стену им запилили.

Ну и сам видосик о процессе изготовления.

Если нужны чертежи — пишите — мы поделимся :)))))

Первый опыт работы на чпу лазере (фанера)

Доброго времени.
Так уж сложилось что я периодически выкладываю посты про разные этапы моей трудовой жизни (и не только)
Сегодня хочу поделится воспоминаниями как я некоторое время делал «проекты» под лазерную резку для художественной студии (занимались резкой фанеры и сувенирами с янтарем)
Предыстория простая. купили оборудование, но не было четкой концепции что делать. т.е. каталога моделей. некоторых технологий и т.д.
При условии что мастерская уже не существует, как я понимаю. опубликую часть своей работы
В мою задачу входило придумать(спереть) идею и адаптировать под наши возможности (делалось в промежутках между основной работой) — мне работа нравилась.
Вводные данные.
небольшой лазер примерно 900х600, трубка не помню. ватт 60-80
управление RDCam, читал dxf, я делал почти все либо в Rhino либо в Corel.
И так, бралось изображение (в данном случае с пинтереста)

Далее я прикидывал как это будет выглядит в раскрое (довольно неплохое пространственное мышление, ну так мне говорит жена)
делал 3д модель, так мне проще, ибо я уже вижу что куда и как встает. обычно не требует сильной подгонки после 1 резки. но бывает. связано с тем что фанера не всегда имеет точный размер. скажет +-5 десяток
Визуализацию я особо не делал. ибо и так представляю как это выглядит в готовом виде. а тратить на это время не хотелось.

Потом подготавливал раскрой уже в размер.
Здесь почти финал. цветами разными обозначена очередность резки и режимы.
синий гравировка.
красный первая очередь.
черный в последнюю.
(на верхних деталях не проставлено)

Ну дальше сборка.
в лицевую сторону заливается композит, подкрашенный как пример.
собирается электрика на быстрозажимных клеммах. либо пайка. внутрянка светодиод, внешний блок питания и внешний же выключатель

фанеру можно покрыть морилкой,

П.С, попозже скину подборку этих вещиц. если заинтересует.

Ах да. до этого момента для лазера делал раскрой на ножи, для металла. в живую на станке не работал.

На вопросы постараюсь ответить, если будут вопросы)
