Насос для подвала своими руками

Как сделать самодельный насос или помпу для откачки воды и канализации своими руками

Зачастую с наличием воды случаются противоположные ситуации: либо она заливает участок или цоколь, и жидкость необходимо откачать, либо вода необходима для растений, и ее приходится закачивать. В любом случае необходим водяной насос. Иногда перекачивать жидкость из затопленного подвала или для полива из близлежащего пруда приходится едва ли не своими руками по причине дороговизны оборудования, его временного применения и желания сделать агрегат самостоятельно. Изучим рабочие варианты.

Разновидности водяных насосов, сделанных своими руками

Вовсе не любую конструкцию разумно собирать самостоятельно в домашних условиях из-за высокой сложности агрегата. Напротив, придумано множество самодельных устройств для перекачки воды, которые реально изготовить своими силами, при этом они лучше подходят для постановки физических опытов и не совсем практичны в условиях реальности.

Таковыми можно считать: волновые устройства, работающие на энергии движения поверхности воды, агрегаты, функционирующие от энергии солнца, «американские» насосы, перекачивающие жидкость из потока быстрой реки, конструкции с применением велосипеда и другие аналогичные.

Популярны ручные «качалки», которые делают самостоятельно из металла и пластика. Описание нескольких подобных конструкций – в отдельной статье.

Самодельный помповый электрический насос для откачки воды

Все-таки качать воду с применением электроэнергии заметно приятнее, чем делать это вручную. К такому решению побуждает наличие электричества на участке, а также подходящего электродвигателя.

Возможно, Вам понравится небольшой электрический помповый насос для подачи воды из близко расположенного водоема. Такое устройство также подойдет для сооружения водопада или небольшого фонтана на участке.

• пластинка оцинкованного металла толщиной 0,5 – 1 мм;
• лист пластика толщиной 5 мм;
• штуцер для шланга пластмассовый;
• отрезок пластиковой трубы диаметром 32 мм для излива;
• резина толщиной прядка 3 мм для уплотнения;
• клей для пластика;
• клей для дерева;
• подшипник с внутренним диаметром 8-10 мм;
• 8 винтов М4х30-40 мм с гайками и шайбами;
• 7 винтов М6х60-70 мм с гайками и шайбами;
• 12 винтов М4х10 мм с гайками для сборки крыльчатки;
• две стальные шайбы, большие по диаметру, чем подшипник на 20 мм;
• болт М8х80 мм с гайками в качестве оси для крыльчатки.

Рассмотрим мастер-класс сборки изделия по шагам:

1. Пластик, оцинковка, шайбы и винты – необходимые элементы.
2. Готовим шаблон из картона, в основе которого окружность диаметром 100 мм. Накладываем шаблон на пластик и обводим маркером.
3. Получились контуры одной боковины помпы.
4. Переворачиваем шаблон и размечаем вторую боковину насоса. Еще нам потребуется диск диаметром 90 мм для крыльчатки.
5. Вырезаем лобзиком детали из пластика. Заусенцы снимаем напильником.
6. Сверлим по 7 отверстий диаметром 6 мм в каждой боковине.
7. Вырезаем из пластиковой трубы диаметром 110 мм кольцо высотой 35 мм. Разрезаем его в одном месте.
8. Прогреваем заготовку феном.
9. Изгибаем полосу в виде улитки с помощью пассатижей.
10. Смазываем клеем для пластика боковину по месту ее соединения с улиткой.
11. Клеим улитку к боковине помпы.
12. Сверлим по центру сборки отверстие диаметром 12 мм.
13. Сверлим по 4 отверстия диаметром 4 мм по контуру шайбы для монтажа подшипника. Прикладываем шайбу на место, то есть по центру отверстия в боковине и размечаем 4 отверстия.
14. Сверлим 4 отверстия диаметром 4 мм в пластике.
15. Кладем на боковину подшипник, вставляем с внутренней стороны улитки 4 винта, накладываем шайбу и накручиваем гайки на винты. Таким образом, подшипник зажат между боковиной улитки и шайбой по внешнему диаметру, а его внутреннее кольцо свободно вращается.
16. Размечаем на диске для крыльчатки 6 диаметральных линий под углом 60 градусов.
17. Размечаем 6 прямоугольников из оцинковки размерами 30х40 мм.
18. Вырезаем заготовки, а затем изгибаем на расстоянии 10 мм от края длинной стороны под углом 90 градусов.
19. Сверлим по два отверстия диаметром 4 мм в основании всех металлических уголков.
20. Прикладываем уголки к диаметральным линиям и размечаем отверстия для монтажа в диске из пластика.
21. Сверлим отверстия в пластике для крепления лопасти крыльчатки.
22. Монтируем лопасть к диску с помощью винтов и гаек. Затем размечаем отверстия под следующую лопасть и так далее.
23. Крыльчатка собрана.
24. Вставляем в ее центральное отверстие болт со стороны лопастей и накручиваем на него гайку.
25. Закручиваем две гайки, чтобы обеспечить зазор между крыльчаткой и корпусом улитки.
26. Устанавливаем крыльчатку с болтом в улитку.
27. Накручиваем на болт гайку с наружной стороны.
28. Потребуются две гайки для надежной фиксации.
29. Крыльчатка должна свободно вращаться в корпусе насоса.
30. Наклеиваем на выпуск улитки пластину из пластика, что необходимо для последующего монтажа выпускного коллектора.
31. Готовим детали впускного коллектора. Необходимо вырезать квадрат из пластика размерами 80х80 мм с отверстием под штуцер и 4-мя отверстиями для крепления. Размечаем и сверлим аналогичные отверстия во второй боковине корпуса.
32. Вставляем штуцер в отверстие накладки.
33. Закрепляем впускной коллектор на боковине винтами и гайками с шайбами.
34. На торец улитки наносим уплотнитель.
35. Для крепления помпы в рабочем положении монтируем к основанию деревянный брусок.
36. Вставляем в отверстия корпуса винты для сборки улитки и крепления к опоре.
37. Устанавливаем на место крышку с впускным коллектором на винтах.
38. Надеваем шайбы и накручиваем гайки на винты.
39. На выпуск боковины с впускным коллектором также следует наклеить накладку из пластика с наружной стороны корпуса для монтажа выпускного коллектора.
40. Выпускной коллектор аналогичен по конструкции впускному, но вместо штуцера в выходное отверстие вклеен пластиковый патрубок. Наклеиваем уплотнение на выпускной коллектор.
41. Размечаем и сверлим отверстия на торце улитки, а затем монтируем на место выпускной коллектор с помощью винтов.
42. Наклеиваем деревянные подкладки для крепления дрели.
43. Три деревянные детали должны надежно фиксировать дрель.
44. Подгоняем подставки так, чтобы патрон дрели был на одной линии с винтом помпы.
45. Вставляем винт в патрон и зажимаем последний.
46. Фиксируем дрель у патрона с помощью полосы из оцинковки и саморезов.
47. Аналогично закрепляем рукоятку электродрели.
48. Надеваем хомут на кнопку пуска и стягиваем его до положения включения электроинструмента.

Проверим насос в действии. Если остались вопросы и неясности, их можно разрешить с помощью следующего видео. Собранное устройство окажется незаменимым в критической ситуации, например, если цокольный этаж дома заливается водой. Приобретать фабричный насос для временного использования не имеет смысла.

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Источник

Самодельный насос для откачки воды: подборка из 7-ми лучших вариантов

Преимущества и виды ручных насосов

Скорость перекачки воды механическим способом и полученный объем значительно уступает электрическим аналогам, однако, методика имеет право на существование, так как обладает своими преимуществами. Основным плюсом является автономность, которая минимизирует риски. Методику уместно задействовать при наличии какого-либо условия:

• относительно малая потребность в суточном объеме воды;
• для самодельной неглубокой скважины либо колодца, расположенного на собственном приусадебном участке;
• ручной насос для откачки воды задействуют в качестве аварийного источника, на случай отключения электроэнергии у основного водозаборного устройства;
• для общественного пользования, когда нет желания использовать традиционную цепь, коленвал и ведро;
• при отсутствии на участке подключения к электроэнергии.

В некоторых случаях механический поршневой агрегат в рабочем виде используется в качестве элемента декора, дополняя созданный экзотический антураж участка.

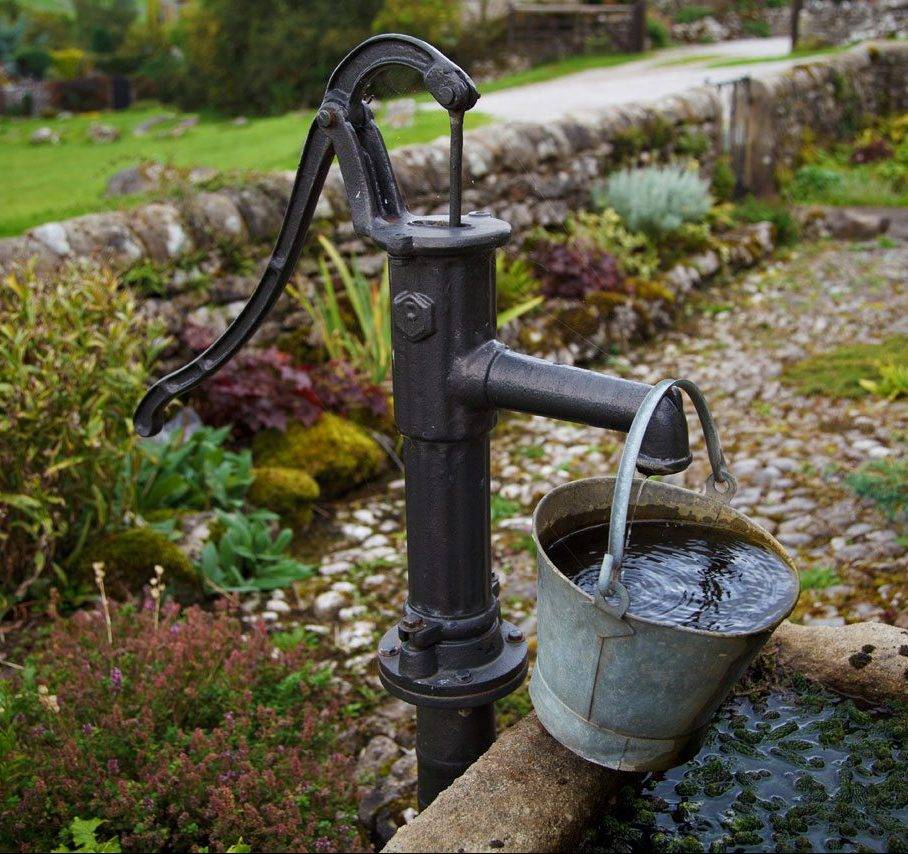

Такой агрегат может стать и украшением участка

Отдельно для участков необходимы фекальные помповые агрегаты, которые используют для перекачивания загрязненных сред, в том числе для очистки канализационных ям, погребов и нижних этажей при затоплении. В конструкцию входит измельчитель, рассчитанный на определенный размер частиц, который во время работы крошит посторонние примеси.

Эксплуатация аппарата имеет свои преимущества:

• быстрый монтаж;
• ремонтопригодные узлы;
• нетребовательное обслуживание;
• унифицированные составные компоненты;
• длительный бесперебойный срок эксплуатации;
• минимальная стоимость готового изделия.

Недостатком в некоторых ситуациях служит необходимость прикладывания физической силы для накачивания. Это делает неудобным аппарат для эксплуатации пожилыми слабыми людьми и детьми. Также в итоге будет невысокая производительность.

Разновидности гидронасосов

Производители предлагают несколько типов аппаратов для отбора воды с водоносных горизонтов:

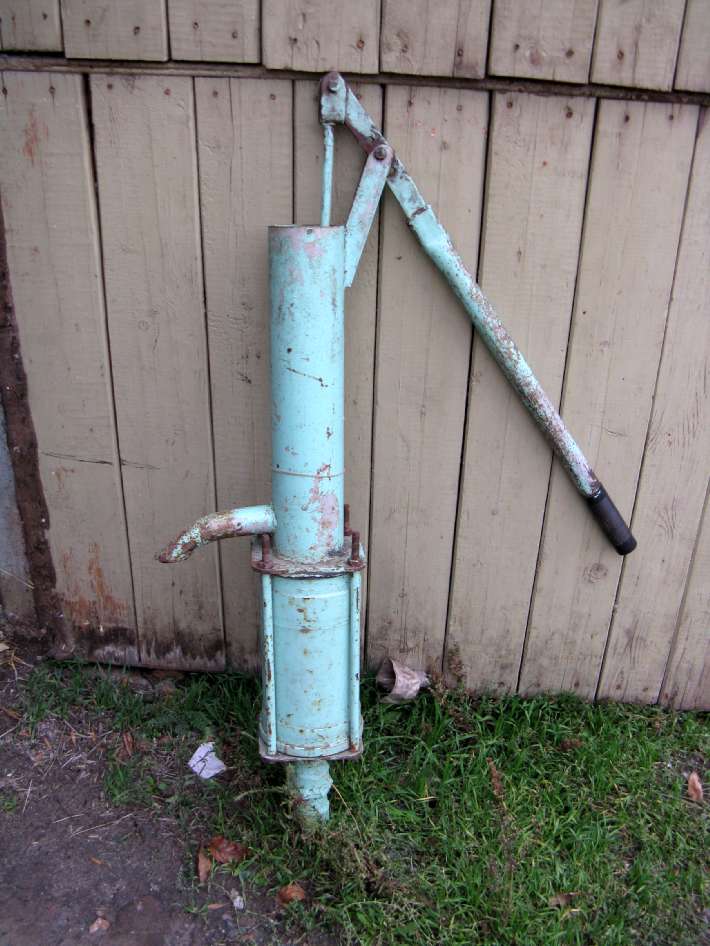

Поршневой ручной насос

Традиционно на участках встречается именно этот аппарат. Он эффективно справляется с задачей отбора жидкости с небольших глубин до 7-8 м. В основе него используется рабочий поршень, перемещающийся по цилиндру.

Установка его проводится на 1 м выше уровня земли. За счет механического управления рычагом, ручной помповый насос приводит в движение поршень. При перемещении в одну сторону идет забор жидкости в полость, при обратном перемещении порция воды отправляется наверх. Таким образом происходит откачка.

Штанговый ручной насос

Ручной насос для воды применяется на участках для отбора с более низких горизонтов 7-30 м. Принцип аналогичен работе поршневого, но длина «поршня» (плунжера) значительно больше и напоминает буровую штангу.

За счет значительных габаритов плунжерный аппарат создает разряжение на низкой глубине и подает жидкость вверх через входной патрубок.

Шиберный (роторно-пластинчатый)

Имеет небольшую мощность и используются часто для выкачки жидкостей из бочек или открытых водоемов. Внешне напоминают трубку, на конце которой смонтирован насос с ротором. Обладает высокой мобильностью в отличие от других разновидностей.

При необходимости его можно задействовать в различных операциях, так как он имеет малую массу, а для забора используется обычный шланг.

Мембранный

Аппарат способен выкачивать даже загрязненную жидкость. В конструкции используются самоочищающиеся клапаны в виде шаров. Такое решение позволяет минимизировать возможность заклинивания механизма. Особенностью таких моделей является отсутствие быстро изнашивающихся или трущихся деталей. Корпус изготавливается из литого серого чугуна.

Подбирая конкретный экземпляр, необходимо обратить внимание на следующие модели:

Ручной насос для воды на дачу BSK

Используется без модернизации на горизонте не ниже 6 м. При установке дополнительного обратного клапана способен проводить отбор с 9-метрового уровня. Эстетичный внешний вид позволяет стать украшением любой территории. Для крепления в конструкции имеется фланец, позволяющий зафиксировать аппарат на трубе или площадке. Предусмотрена возможность монтажа к вертикальной поверхности. Ориентировочная стоимость составляет 4800 рублей.

Ручной насос для воды на дачу D-40

D40, Мембранный (диафрагменный)

Аппарат мембранного типа. Способен самоочищаться от возможного загрязнения. Эффективно справляется с перекачкой жидкостей любого типа. Стоимость составляет 6300 рублей.

Ручной насос для воды на дачу РНП 1.3/30

Используется в жидких средах, включая загрязненную жидкость. Способен пропускать загрязнения до 1 мм диаметром. Максимальная предельная концентрация загрязнения не должна превышать 30 г/м 3 . Работает на горизонте до 5 м. Корпус изготовлен из чугуна. Тип хода – двусторонний, что повышает производительность аппарата. Стоимость составляет 16200 рублей.

Ручной насос для воды на дачу «К» (Крыльчатый)

Используется для глубин до 9 м. В конструкции предусмотрено 4 клапана и крыло. Работая рукояткой, оператор поочередно открывает и закрывает клапаны, через которые осуществляется подача жидкости. Стоимость изделия в стальном корпусе составляет 3100 рублей.

Ручная помпа для откачки должна быть в любом хозяйстве. Это небольшое альтернативное устройство с успехом заменит насосную станцию в случае несанкционированного отключения электричества. Также будет полезным и при выходе из строя насосного оборудования. Это даст возможность накачивать объем хоть и в ограниченном количестве, но не остаться без нее вовсе.

Ручные помпы с прямым изливом

Применяются для поднятия жидкостей из баков и водоемов. При помощи этого варианта оборудования можно выкачивать воду из емкости или колодца.

Опять же затраты ничтожны, и все что понадобится:

• ПВХ-трубы с муфтами и заглушками;
• ППР трубы с отводами;
• Гайки с хомутами;
• Обратные клапаны и силиконовые баллоны.

В качестве обратного клапана применяется конструкция, которая изготавливается из заглушки диаметром 5 см. посередине делаются отверстия под винты или заклепки. А по периметру необходимо проделать 4-5 дырок 4-5 мм в диаметре.

Изготовление

1. Изнутри закладывается круглая резиновая прокладка. Ее размеры должны быть меньше габаритов заглушки. При этом каждое отверстие должно закрываться. Резина крепится винтом посредине. Главное, чтобы оснащение работало, не нужно использовать саморез или шуруп. Кстати, если есть в наличии заводской обратный клапан, можно взять его и форсировать этот этап работ.
2. Гильза агрегата изготавливается из трубы. Ее длину делают в соответствии с глубиной емкости, из которой нужно перекачать жидкость. Клапан, который был изготовлен или найден на складе, устанавливают в раструб. В качестве крепления, обеспечивающего надежность соединения, используются саморезы.
3. С обратной стороны трубы необходимо установить заглушку, предварительно просверлив в ней отверстие. Его диаметр 2,5 см. эта работа не требует особой точности. Задача заглушки – служить в качестве опоры скольжения.
4. Носик силиконового баллона срезается. Его нужно заложить в гильзу таким образом, чтобы не было зазоров. Для этого стакан, получившийся из баллона, нагревают, и механически формируют до нужного размера. Затем его необходимо насадить на клапан. Если это покупная модель, это нужно сделать со стороны, откуда идет стрелка маркировки. Лишнее обрезается. Крепление выполняется при помощи гайки на 15.
5. Шток должен быть длиннее гильзы на 500-600 мм. Он нагревается и насаживается на обратный клапан с той стороны, куда указывает маркировочная стрелка.

Теперь производится окончательная сборка. Внутрь гильзы закладывается шток и устанавливается заглушка. Трубу венчают отводом на 24. Подсоединяется шланг и конструкция готова к эксплуатации. Если нет отвода, служащего рукоятью, можно воспользоваться тройником. При этом один из выходов глушится.

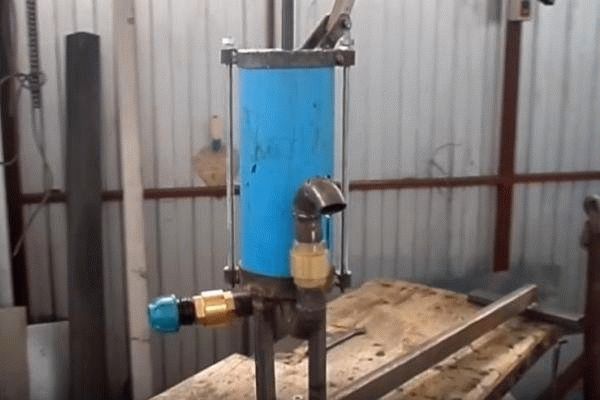

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Выбор бытового дренажного насоса

Какой дренажный насос для откачки грязной воды выбрать?

• Номер: №5 (218) май 2017
• Текст: Борис Безель

На загородном участке нередки ситуации, когда необходимо провести откачку воды, скопившейся в ненужном месте в ненужное время. Вручную избавиться от воды не всегда возможно, для этого лучше использовать специальные насосы.

Пожалуй, в любом дачном хозяйстве нужен такой насос «на все руки» — откачать воду из бочек, ям, дренажных канав, со строительных площадок и в других аналогичных ситуациях. Для подобной работы обычно используются специальные дренажные модели, но в ряде случаев годятся и универсальные садово-дачные насосы.

В каких случая нужен дренажный насос?

В чём отличие дренажного насоса от моделей остальных типов? Во-первых, особенностью их конструкции является способность откачивать воду, образно говоря, из лужи. Дренажные насосы имеют приземистый тумбообразный корпус. Водозабор они осуществляют через отверстия, расположенные у его основания. Достаточно глубины всего 2–3 см, чтобы эта техника могла нормально работать, а некоторые модели дренажных насосов способны выкачивать воду даже из луж глубиной несколько миллиметров! Очень полезная особенность, которая необходима, если воду нужно убрать с ровной поверхности как можно тщательнее. Это может быть откачка воды из подвала или детского бассейна — в тех случаях, когда нет возможности специально заглубить насос в приямок, чтобы собрать воду (об этом речь пойдёт ниже). Кроме того, дренажные насосы рассчитаны не только на чистую, но и на слегка загрязнённую воду. Ведь в «уличной» воде всегда присутствуют земля, песок и прочий мусор. Желательно, чтобы насос был защищён от их воздействия.

Самый простой вариант защиты — это решётка на отверстии, через которое производится забор воды. В профессиональной технике используют насосы с рабочим механизмом из прочного, износоустойчивого материала. Такие модели стоят дорого (десятки тысяч рублей), и их имеет смысл приобретать только для постоянной работы в тяжёлых условиях, например для откачки воды из строительного котлована. Бытовые же дренажные насосы стоимостью несколько тысяч рублей на подобную серьёзную нагрузку не рассчитаны. Это, как правило, насосы центробежного типа с рабочим колесом из пластика. Если в такое колесо попадёт крупный камешек, он, скорее всего, вызовет скол части одной из лопастей, и эффективность работы снизится. После нескольких попаданий колесо нужно будет менять. Поинтересуйтесь заранее при покупке, где это можно сделать и по какой цене, так как с повреждением пластикового рабочего колеса сталкиваются очень многие владельцы таких насосов.

Дренажный насос не рассчитан на то, что будет поднимать воду на большую высоту (то есть создавать напор), в отличие, скажем, от скважинных насосов, погруженных глубоко под землю. Для него вполне достаточно 5–10 м напора. Но зато многие дренажные насосы отличаются высокой производительностью, которая может составлять 10–15 м/ч и больше. Высокая производительность особенно необходима там, где есть большой объём воды. Представьте, что вы хотите откачать пруд

10 м и глубиной 1 м. Насос производительностью 10 м/ч справится с откачкой такого объёма примерно за полсуток. А погружной вибрационный насос «Малыш» производительностью 0,5 м./ч не управится и за неделю.

Выбор бытового дренажного насоса Выбор бытового дренажного насоса Какой дренажный насос для откачки грязной воды выбрать? Номер: №5 (218) май 2017 Текст: Борис Безель На загородном участке нередки ситуации,

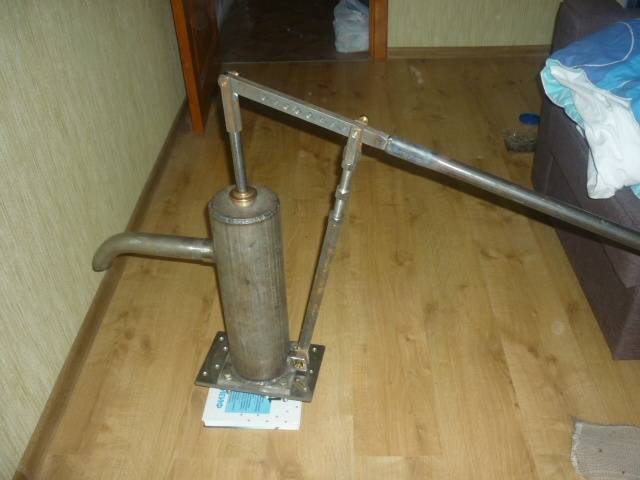

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

• подсоедините к корпусу нижнюю крышку;
• вставьте в корпус нижний обратный клапан;
• вставьте поршень со штоком;
• закройте верхнюю крышку;
• установите рычаг;
• подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
• закрепите насос на платформе.

Насосы для перелива

Область применения – принудительная транспортировка жидких субстанций. Это самые недорогие самодельные водяные насосы. В данном случае, чтобы собрать подобного оборудование необходимо иметь в наличии:

1. Две пластмассовые бутылки (одна с крышкой).
2. Отрезок пластиковой трубы (диаметры должны совпадать).
3. Гибкий переливной шланг (материал не имеет значения).

Изготовление клапана лепесткового типа – совершенно не трудоемкий процесс. Из пробки вынимается прокладка. Она обрезается по периметру так, чтобы стала меньшей, чем горлышко. При этом нежно оставить часть периметра нетронутой. Это около 4-5 мм, не более. В крышке проделывается отверстие. Прокладка устанавливается на свое посадочное место.

Одну из емкостей разрезают, оставляя боковые стенки с горлышком, чтобы получилась воронка. В нее продевается шланг, который закрывает пробка с клапаном. На этом работы готовы. Теперь, чтобы механизм заработал, нужно несколько раз поднять и опустить клапан. Процедура повторяется, пока жидкость не начнет циркулировать без дополнительной помощи.

Механизмы для самостоятельного устройства скважины

Обычно для устройства скважины используют специальную буровую технику, поэтому возникает вполне закономерный вопрос: как пробурить скважину на даче без ее применения? Оказывается, существует несложный ручной механизм, состоящий из буровой вышки и подвешенной к ней колонки. Рассмотрим более подробно отдельные части оборудования.

Основанием служит вышка, напоминающая треногу. Материалом для опор являются или металлические трубы, или бревна, соединенные в верхней части шкворнем. Там же расположен блок подъема буровой колонки. Две ноги вышки соединены лебедкой (воротом).

Конструкция оборудования для бурения может быть различной. В некоторых случаях, если водоупорный слой залегает недалеко от поверхности земли, достаточно ручного бура

Колонка для бурения – главный функциональный элемент. Она состоит из нескольких трехметровых штанг, соединенных муфтами. Иногда достаточно длины в полтора метра. Именно колонка погружается в грунт, а ее длина регулируется при помощи штанг. Заменой специального оборудования служат водопроводные трубы, оснащенные стальными муфтами.

Буровые головки необходимо выбирать в зависимости от природы грунта. Вот наиболее часто используемые: 1 — «ложка», 2 — «змеевик», 3 — «долото», 4 — «желонка»

Ударным или режущим грунт элементом является буровая головка. Она накручивается на колонку с помощью резьбового переходника. В процессе опускания головки в почву грунт заполняет полости бура. Для различных видов пород используют разные насадки: «ложка» подходит для мягкого грунта, «змеевик» — для плотного, «долото» — для твердых пород. Желонкой вынимают разрыхленный грунт наверх.

Чтобы стенки скважины не обсыпались, используют обсадные трубы – как правило, это обычные пластиковые водопроводные изделия, легкие и удобные для монтажа. Низ трубы представляет собой своеобразный башмак, имеющий снизу гладкую или зазубренную кромку.

Два основных вида башмака для обсадных труб: а – зубчатый (фреза), б – гладкий. Область резки: 1 – зубцы, 2 – гладкая кромка

Таким образом, устройство скважины происходит с применением специального оборудования, часть из которого можно приобрести в магазине, часть изготовить самостоятельно.

Выводы и полезное видео по теме

Самостоятельно можно изготовить помпу, поршневой скважинный насос, перекачивающий механизм и прочее насосное оборудование. Для этого понадобятся материалы и агрегаты, которые можно найти практически в любом гараже. Подходят отходы после ремонта, монтажа сантехнических систем, списанное оборудование и т.д.

Источник
