Насос для мыла своими руками

Из банки, бижутерии и искусственного цветка сделала милый дозатор для мыла: детям мыть руки стало гораздо приятнее

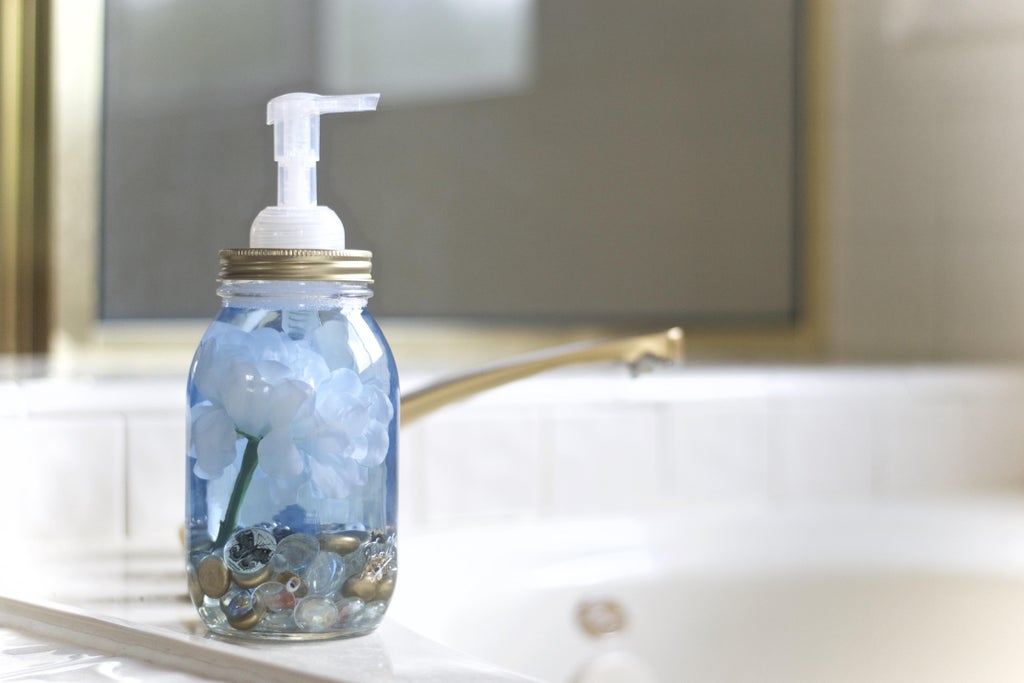

Я сделала своими руками диспенсер для мыла. Для этого мне понадобились самые обычные материалы: банка, старая бижутерия и искусственный цветок. В отличие от готовых средств гигиены в пластиковых флаконах, дозатор из стекла можно использовать много раз. Этот проект в стиле «Сделай сам» очень понравился моим детям. Они помогали мне делать диспенсер и теперь моют руки с удовольствием.

Материалы и инструменты

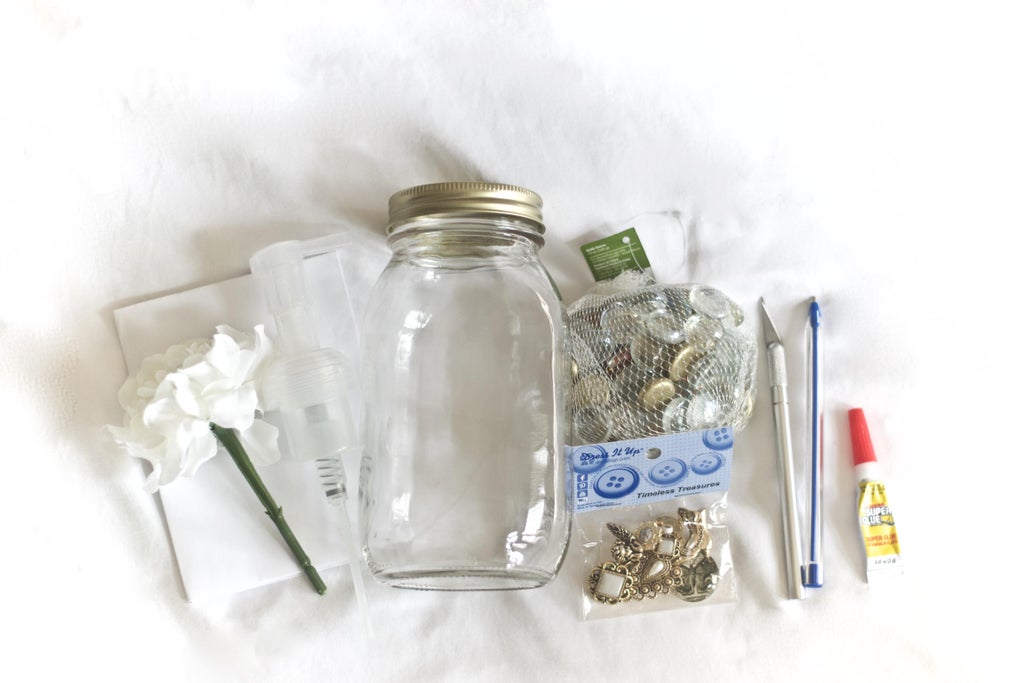

Подготовьте следующие материалы для работы:

• стеклянную банку с завинчивающейся крышкой;
• бусины и красивые пуговицы;
• искусственный цветок из шелка;
• колпачок-дозатор с насосом для диспенсеров;
• жидкое мыло.

Вам также понадобятся нож с заостренным лезвием X-Acto, суперклей, бумага и ручка.

Добавляем декор

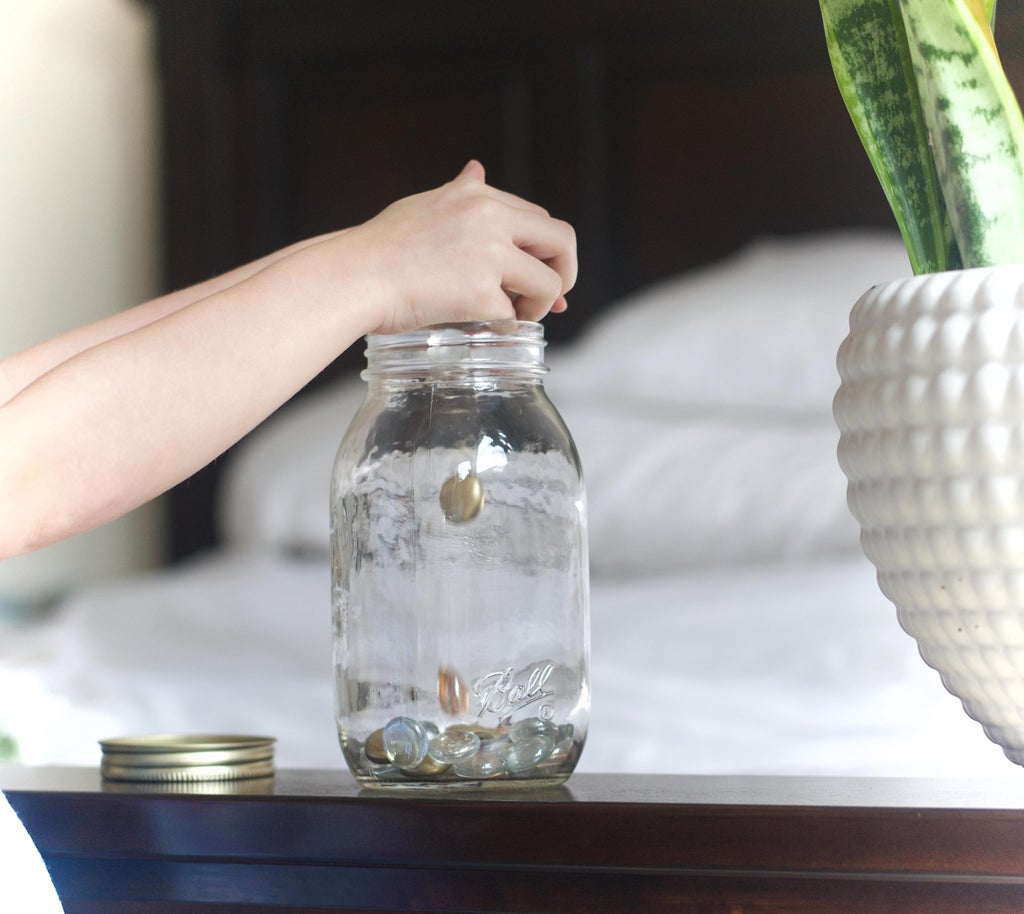

Положите на дно стеклянной банки бусины и красивые пуговицы. Вы можете также использовать в качестве декора для диспенсера камешки, ракушки, кусочки мрамора, мелкие броши, фигурки динозавров и многое другое. Дети с удовольствием помогут вам в этой части работы.

Размещаем цветок

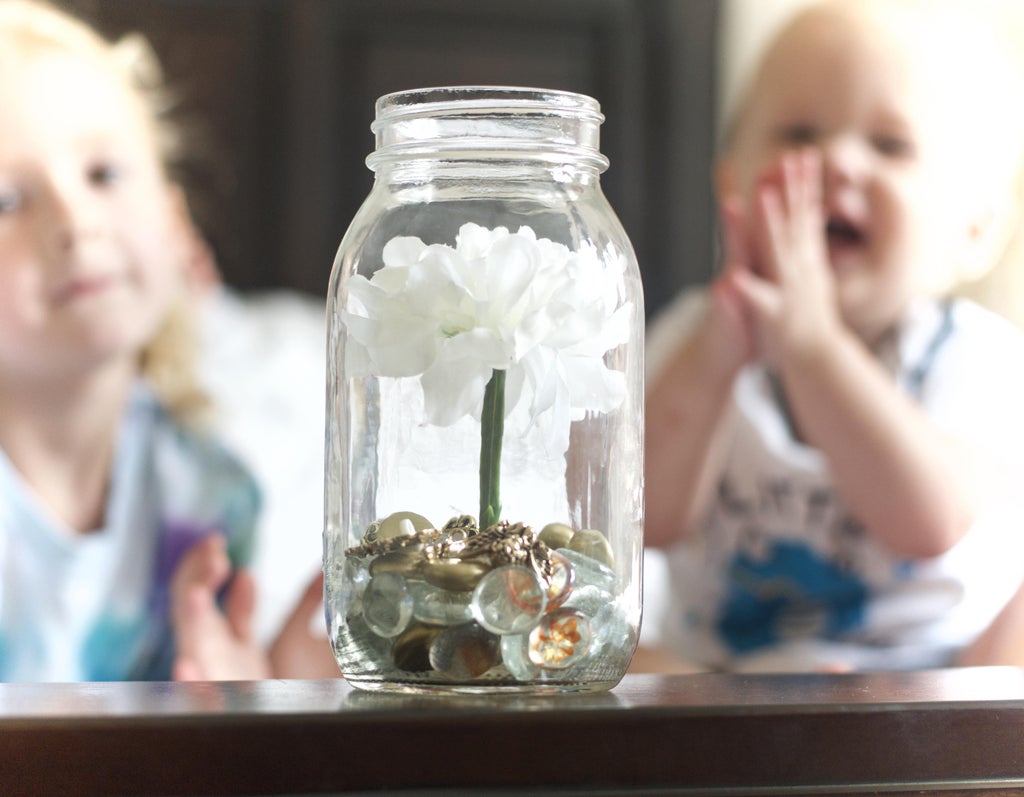

Вставьте в банку большой шелковый цветок так, чтобы он заполнял большую часть пространства. Закрепите его стебель в слое декора на дне банки. Можно также использовать красивые искусственные суккуленты. Этот шаг вы можете выполнять вместе с детьми.

Прикрепляем колпачок-дозатор

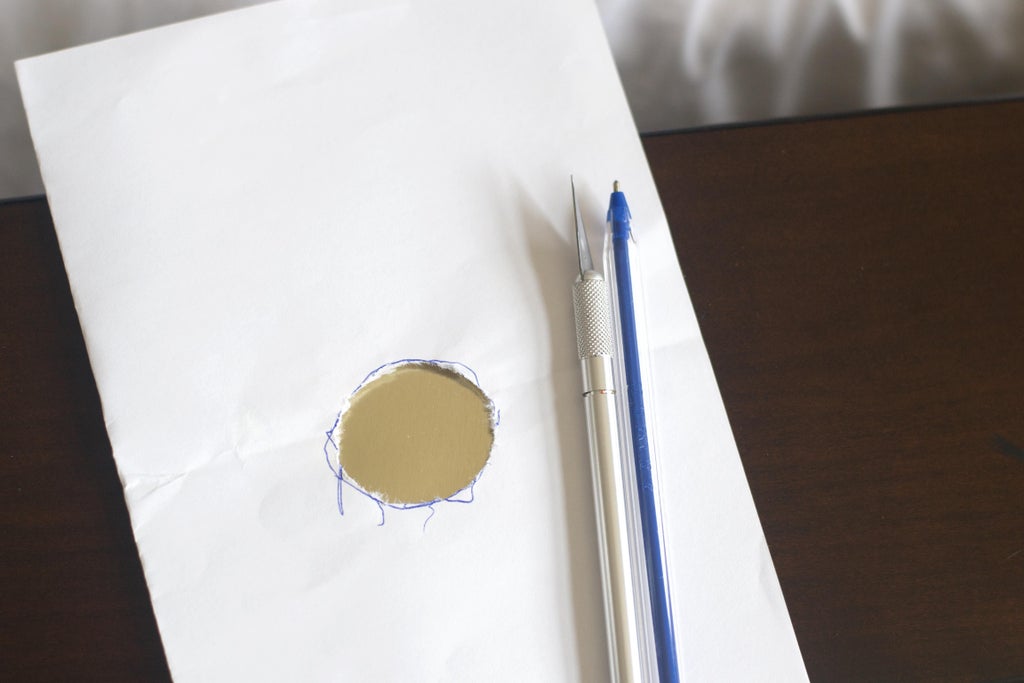

Протолкните нижнюю часть насоса-дозатора через лист бумаги. Обведите его контуры ручкой, а затем вырежьте. У вас получится бумажный шаблон с отверстием посередине.

Приложите полученный трафарет к крышке банки. Располагайте его так, чтобы отверстие находилось строго в центре. Очертите его контуры ручкой. Затем вырежьте на крышке отверстие с помощью ножа X-Acto.

Источник

Бесконтактный дозатор жидкого мыла

Приветствую, друзья чистоплотные!

Как часто вы моете руки? Сейчас этому делу стоит уделить особое внимание. Уже давно модное жидкое мыло давно вытеснило из ванных комнат классические твёрдые мыльные бруски. И не спроста, ведь оно удобнее по многим параметрам. Но можно ли ещё сильнее модифицировать повседневный процесс мытья рук? Автоматика и электроника всегда придёт на помощь. В этой статье речь пойдёт о создании забавного устройства, которая само нальёт на ладонь жидкое мыло, стоит только поднести руку. Конечно, такое устройство отнюдь не является жизненно необходимым, но зато может знатно удивить друзей да и просто разбавить привычную повседневность.

Хочу отметить, что данный принцип с ИК приёмником и передатчиком можно использовать не только в такой мыльнице, но и во множестве других областей. Например, для подсчёта количества прошедших людей (каждый проходящий человек будет вызывать кратковременное срабатывание устройства), для простейших охранных устройств (конечно, они не заменят заводских фирменных, но могут пригодится в хозяйстве).

Рассмотрим подробнее для начала схему передатчика, она представлена на картинке выше. Её основа — микросхема NE556, которая является сдвоенным таймером NE555 (его-то уж все знают). Она формирует пачки прямоугольных импульсов частотой 36 кГц (потому что именно на эту частоту рассчитаны самые распространённые TSOP инфракрасные приёмники). Именно поэтому следует строго придерживаться заданных номиналов резисторов и конденсаторов на схеме, ведь от них зависит частота и соответственно правильная работоспособность схемы. Эти импульсы через токоограничивающий резистор R2 питают инфракрасный светодиод. На схеме указаны два светодиода HL1 и HL2, включенных последовательно, но у нас нет необходимости в двух, поэтому оставим только один. Для того, чтобы ИК светодиод не светил во всю свою мощь (нам этого не нужно, ведь расстояние от ИК светодиода до приёмника небольшое) увеличим R2 в несколько раз, подойдёт любой в диапазоне 470-1000 Ом. Ниже показана картинка, наглядно демонстрирующая работу передачи 1 и 0 с помощью ИК сигналов.

Взаиморасположение ИК светодиода и приёмника можно увидеть на фото ниже.

Трубочка для подачи мыла располагается сверху, рядом со светодиодом. Таким образом, рука прервёт видимую связь и прямо сверху на неё польётся мыло. Трубочку можно использовать силиконовую, например, от капельницы. Особое внимание стоит уделить выбору насоса, ведь жидкое мыло имеет густую консистенцию, и далеко не каждый мотор сумеет его прокачать, а тем более поднять на какую-то высоту. Косвенно судить о пригодности мембранного насоса можно по его размерам — чем он больше, тем легче сможет качать мыло. Резервуар с мылом можно расположить как внутри корпуса самой мыльницы, если позволяет место, так и вывести шланг из корпуса и расположить ёмкость с мылом где-нибудь на полу.

Выше показана схема приёмника. Её ключевым элементом является TSOP приёмник на частоту 36 кГц, который можно найти в любом телевизоре. Сигнал с выхода этого приёмника попадает на затвор полевого транзистора, он же, в свою очередь, коммутирует обмотку реле. Светодиод HL1 здесь нужен лишь для индикации срабатывания реле и его можно вывести наружу корпуса мыльницы. Обе схемы, приёмник и передатчик, просты и запросто собираются навесным монтажом, либо на макетной плате.

Корпус мыльницы может быть выполнен из нетолстой фанеры, как на фото, либо из пластика. Минусом деревянного корпуса является его боязнь влаги, которой в ванной комнате предостаточно, именно поэтому следует покрыть его лаком или краской.

Вся электроника внутри располагается плотно, самым большим элементом является насос. На боку корпуса монтируется выключатель и гнездо для питания. Схемы питаются от напряжения 9-12В, поэтому следует выбирать реле на такое же напряжение, либо ставить последовательно с ним токоограничивающий резистор, если оно будет рассчитано на меньшее напряжение. Точно так же и с насосом.

На мой взгляд, конструкция получилось очень удачной и жизнеспособной. Такой мыльницой пользоваться одно удовольствие благодаря тому, что срабатывания происходят чётко, без задержек. Стоит только убрать руку и мыло сразу перестаёт бежать, в отличие от многих других мыльниц такого же типа. Несмотря на то, что конструкция уже удалась и работает, в ней есть место для доработок — например, осуществить автоматическую остановку подачи мыла, чтоб на ладонь выпадала только чётко ограниченная порция мыло. Также можно поработать над уменьшением габаритов корпуса. Всем удачной сборки!

Источник

Изготовление моющего пылесоса своими руками

Моющие пылесосы наиболее популярны среди других моделей. С помощью этого устройства несложно провести генеральную влажную уборку квартиры. В процессе работы очищается и увлажняется воздух помещения, что необходимо для аллергиков, астматиков и просто для снижения сухости воздуха квартиры во время отопительного сезона.

Стоимость этой бытовой техники, к сожалению, высока, не все могут позволить себе её приобретение. Однако сдаваться не стоит, ведь есть способы, как смастерить моющий пылесос своими руками.

Моющий пылесос: устройство, принцип работы, особенности

В конструкцию устройств такого типа включены две ёмкости (резервуары):

• для заполнения моющим раствором;
• для использованной в чистке воды.

Через трубку-капилляр, прикреплённую у основания насадки, проводится распыление. Сквозь узкое отверстие насадки происходит всасывание распылённой воды с грязью. В некоторые модели добавлен фильтр, собирающий крупный мусор.

Ёмкости для воды могут быть расположены вертикально, горизонтально и одна в другой.

1. заливка чистой воды в резервуар;
2. её распыление на поверхность специальной насадкой, затем включение режима всасывания грязи/пыли с водой в отведённую для этого ёмкость;
3. добавление чистящего средства для ковров и поверхностей мебели с соблюдением указанных пропорций в инструкции;
4. процесс чистки воздушным потоком, давление которого позволяет делать глубокое очищение.

Для поверхностей, которым влага нежелательна, предусмотрен режим сухой чистки. В этом процессе мусор поступает в мешок (при наличии в конструкции) или ёмкость, функционирующая как фильтр и очищающая воздух, для отработанной воды.

Отличительные особенности моющих моделей: комплект насадок из пяти штук и повышенная функциональность.

Назначение насадок:

• мытьё пола, очищение ковров;
• чистка мягкой мебели;
• очищение труднодоступных участков от мусора;
• чистка деревянной полировки;
• мытьё стёкол.

1. собирание крупного мусора;
2. забор влажного сора, влаги, жидкостей;
3. увлажнение воздушной среды помещения;
4. насыщение воздуха ароматами;
5. устранение сантехнических засоров (при наличии дополнительной насадки);
6. очищение напольных покрытий от грязи;
7. чистка поверхностей, расположенных вертикально, (оконное стекло, шторы, зеркало);
8. уборка с устранением шерсти домашних питомцев.

Важная деталь моющего пылесоса — штанга. Статус надёжности имеет её неразборный вариант, хотя такая штанга неудобна в хранении и эксплуатации. Разборная штанга удобнее в обращении, но с годами в местах соединения она начинает протекать.

Возможно ли конструирование моющего пылесоса своими руками из обычного

В инструкции, как из обычного пылесоса сделать моющий, учитывается идентичность в конструкции, принципе работы обоих устройств: заводского и самодельного.

Самодельный моющий пылесос: процесс изготовления из обычного аппарата

Перед тем, как сделать моющий пылесос из обычного, важно разобраться, какие нужны инструменты в работе и что надо учесть.

Инструменты и расходные материалы

Материалы, необходимые для самостоятельного конструирования:

• резервуар с крышкой (например, трёхлитровая банка);
• труба канализационная прямая, диаметр 32 мм;
• колено (90°) с тем же сечением;
• гофра, подходящая по диаметру к трубе, 1 м;
• небольшой кусок велосипедной камеры со специальными отверстиями;
• насадка без щетины;
• флакон под жидкость с распылителем;
• изоляционная лента.

• клеевой пистолет,
• нож/ножницы, чтобы вырезать круглые отверстия под трубы в крышке.

Сборка проходит в несколько шагов.

1. Сначала готовят трубу: по длине она должна быть на треть короче высоты резервуара.
2. На крышке вырезают два отверстия, соответствующих по диаметру подготовленным отрезкам труб. Чтобы легче было резать, крышку следует нагреть.
3. Обрабатывают наждачной бумагой поверхность возле отверстий на крышке и трубы (чтобы лучше прихватил клей).
4. На отрезок прямой трубы натягивают кусок велосипедной камеры с отверстиями, чтобы резина сдерживала скорость влетающей в резервуар воды, иначе жидкость может попасть в выходное отверстие ёмкости и повредить пылесос.
5. Вставляют трубы в крышку и склеивают.
6. Прикрепляют изолентой фильтр к трубе.
7. В колено (выходное отверстие) вмещается раструб рукава пылесоса, прямую трубу (вход) соединяют с гофрированным шлангом, на котором насадка для сбора воды. Если её основание меньше по диаметру, чем надо, можно его нарастить изолентой.

Чтобы проверить, как работает оборудование, надо выбрать объект, требующий очищения. Им может быть предмет мягкой мебели, нуждающийся в химчистке.

1. во флакон налить чистой воды, добавить моющее средство;
2. нанести наконечником-распылителем раствор на поверхность выбранной мебели;
3. включить устройство;
4. прижимая, водить наконечником вверх-вниз неоднократно по месту загрязнения;
5. одновременно наблюдать за состоянием резервуара, в котором вливающаяся из прямого отрезка трубы вода не должна попадать в колено.

При сильных брызгах отверстия в велосипедной резине надо сделать меньше или умерить мощность самодельной техники. При недостаточном напоре может быть утечка воздуха. Чтобы её устранить, нужна крышка плотнее или герметичность на стыке гофры с наконечником и с прямым патрубком. Уплотнить можно накруткой изоленты.

Способ чистки резервуара простой:

1. снять крышку,
2. вылить отработанную воду,
3. прополоскать.

Варианты самостоятельного изготовления пылесосов

Самодельные пылесосы конструируют в разных версиях, с использованием самого неожиданного материала.

Из кулера

Эту небольшую модель создают по следующей схеме:

1. При помощи паяльника присоединяют компьютерный кулер к сетевому шнуру и блоку питания. Для простоты использования рекомендуется оснастить шнур переключателем.
2. Со стороны всасывания пыли закрепляют решётку.
3. Мешок-пылесборник изготавливают из пыленепроницаемой ткани: отрезанную полоску материала складывают пополам, зашивают с двух сторон, можно наполнить его набивкой для подушек.
4. Пылесборник крепится на задней панели кулера.

Прибор готов к работе.

Из бочки

Бочка объёмом 210 л может стать корпусом самостоятельно изготовленного пылесоса. К ней нужна герметичная крышка и гофры старого пылесоса.

1. Снимают крышку с уплотнителем и делают в центре отверстие. Поверх прикрепляется кожух фильтра.
2. Ко дну бочки крепится фанера и поворотные опоры для колёс.
3. С левой стороны крышки размещается входной отрезок гофрированной трубы.
4. Устанавливают фильтр, который может быть взят с авто.
5. Крышку утяжеляют фанерой, на фанерный круг крепится двумя саморезами пластинка с винтом.
6. Внутренняя часть турбины мощностью 1,8 КВт закрепляется в центре бочки.
7. Изготавливают блок из трёх листов фанеры, которые склеивают.
8. Ручным фрезером сооружают насадки к ведру, крышке, двигателю.
9. В крышку поверх блока встраивают кнопки для включения и выключения устройства.

Сборка завершена, пылесос готов к работе.

Из фена

Чтобы соорудить маленький пылесос из фена, понадобится пластиковая бутылка, карандаш, зажигалка, фен, кусачки.

1. Нужно слегка оплавить крышку пластиковой бутылки. С этой целью взять крышку кусачками и нагреть её дно над огоньком зажигалки.
2. В середину мягкого дна вставить карандаш и надавить. В продавленном месте образуется «пипетка», кончик которой надо срезать ножом. Получается насадка.
3. Отрезают верхнюю часть бутылки с горлышком. Края ровняют подогревом.
4. К горлышку изолентой прикрепляется решётка от фена.
5. Закручивают насадку, присоединяют к решётке заднюю часть фена.

Пылесос для уборки пыли в труднодоступных местах дома готов. Его можно использовать также в чистке салона автомобиля.

Вакуумный

Изготовление такого варианта не вызывает особых затруднений. Кроме обычных инструментов, в сборке понадобится участие рабочего пылесоса-донора.

1. Берут пластиковый ящик для инструментов (590×290×310 мм3).
2. Для укрепления мотора силовую часть подкручивают болтами.
3. Чтобы не допустить перегрева двигателя, делают болтовые отверстия, после чего сверлят дрелью разъём под кабель и решётку для вентиляции.
4. Для качественной установки фильтра 3М используют мебельные уголки, при их наличии доступно извлечение фильтра, его очистка, замена.
5. Приклеивают уплотнитель в месте нахождения мотора и фильтра.
6. Внутри ящика, по стенкам, прокладывают кабели, закрепить их можно с применением клеевого пистолета.

Делать самому такие предметы бытовой техники интересно и полезно: реализация потенциала в техническом творчестве совмещается с экономией денежных средств. Нет сомнений, что список разновидностей самодельных пылесосов будет пополняться.
