Как сделать фрезу-насадку на болгарку из цепи пилы – вещь, которой не хватает в хозяйстве
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Для того, чтобы сделать насадку из цепи бензопилы, понадобится совсем немного времени и усилий. Сначала берем цепь и накручиваем ее вокруг посадочной ступицы болгарки, отмеряя нужную длину. Вооружаемся напильником, а также дрелью со сверлом по металлу и избавляемся от заклепок. Звенья нужно освободить друг от друга. Цель всей этой операции – получить отрезок цепи нужной протяженности.
Когда это будет сделано, следует соединить два конца так, чтобы получилось колечко.
Зафиксировать звенья цепи можно при помощи металлического стержня. Проще всего будет ввернуть его при помощи шуруповерта. Все ненужное обрезаем кусачками, после чего заклепываем металл молотком. Если нет тисков или наковальни, процедуру проводим на любом куске металла.
Когда кольцо будет готово и надежно закрыто следует вставить его в ступицу болгарки, точно так же, как диск. При установке важно помнить о том, что зубья цепи должны быть направлены в сторону вращения.
В самом конце хочется спросить, для чего нужен такой специфический инструмент в хозяйстве? На самом деле вещь незаменимая. Такая насадка позволит вырезать в дереве пазы, снимать фаску, делать различные углубления и даже проводить грубую шлифовку.
Видео
Хочется узнать еще больше всего интересного? Как насчет того, чтобы взглянуть на 5 нестандартных способов применения шуруповерта, которыми пользуются бывалые мастера в сложной ситуации.
Понравилась статья? Тогда поддержи нас, жми:
Источник
Доработка насадки «Цепная пила для УШМ», 3 варианта
Приветствую всех любителей дорабатывать то, что вроде и так работает!
В этой статье покажу как доработать насадку для болгарки производства Китай.
Хоть в Китае и делают неплохие «гаджеты», но по большему счёту они или не соответствуют заявленным характеристикам, или же их надо дорабатывать, чтобы они функционировали как заявлено, или дорабатывать что бы себе же было удобней работать.
Вы можете ознакомиться с обзором на данный девайс:
описание — «Обзор цепной пилы на УШМ»
Или можете посмотреть видео:
Проблема заключалась в том, что винт натяжения никак не фиксируется, он просто вложен в своё место.
В ближайшее время собираюсь сделать кейс для всех комплектующих, в итоге он будет хранится в вертикальном положении и винт натяжения будет выпадать. Хранить всё в пакете или картонной коробке не логично (оригинальная коробка была изначально в плачевном состоянии), эти материалы легко рвутся и потеря какого-либо мелкого крепежа неизбежна.
Инструменты и материалы:
- свёрла по металлу 1,5 мм и 3,5 мм
- кусок проволоки диаметром 1 мм
- кусок пластиковой бутылки РЕТ (пэт)
- фиксатор резьбы
- пробойник диаметром 6 мм
- молоток
- винт М4х10
- крестовая отвёртка
- бокорезы (кусачки)
- ножницы
- резьбонарезной инструмент, метчик М4 с держателем
- канцелярский нож
Для начала необходимо на корпусе насадки отметить места, т.е. точки, где будет располагаться «воротник» винта и «плавающая» гайка в положении натяжки.
На фото сделал две метки из расчёта установить два фиксатора, но сперва решил сделать возле «воротника» и оценить его функциональность.
Проволоку будет проблематично протолкнуть в эти два отверстия, но кривое положение в этих двух высверленных отверстиях не позволит ей просто выскочить.
Вставляю проволоку и проталкиваю до следующего отверстия. Чтобы она протолкнулась во второе отверстие, маленькой отвёрткой надавливая на конец прутка направляю в нужном направлении. При этом плоскогубцами загнув свободный конец проволоки вращаю из стороны в сторону, так проще её протолкнуть.
Вариант 2.1
Вторая доработка заключается также в фиксации, но уже двух болтов, которые держат шину с защитным кожухом, прикрывающий гайку со звёздочкой и цепь.

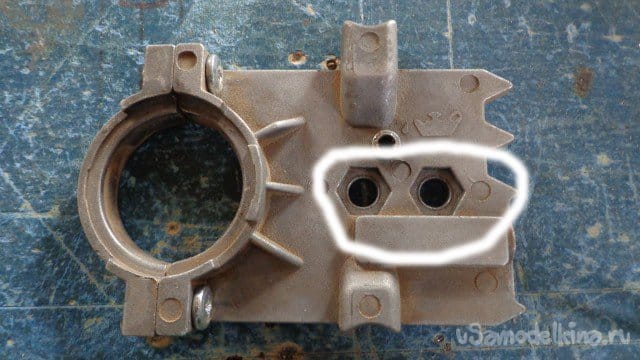

Отверстия в которые вставляются два болта.
При сборке эти болты выскакивают, не удобно придерживать пальцами два болта и сверху шину. Решил сделать фиксаторы для болтов чтобы упростить сборку в дальнейшем.
В некоторых приборах и инструментах, да в большинстве случаев, чтобы исключить потерю крепежа, используют крепкий тонкий пластик как стопорную шайбу.
Для доработки понадобится кусок от пластиковой бутылки, пластик типа РЕТ (пэт).
Болты с резьбой М8, значит шайбы нужно сделать меньшего размера, а именно диаметром 6 мм.
Эти шайбы должны находится внутри резьбы, т.е. резьба М8 будет цепляться за пластик и не будет выскакивать. Если отверстие 6 мм будет мало, то можно увеличить до 7 мм в диаметре.
Молотком ударив два раза на расстоянии 1-1,5 см по пластику сразу получаем отверстие нужного диаметра.
Вырезал обычными ножницами две шайбы. По двум сторонам оставив от края до отверстия всего один мм. Из-за направляющих для шины нет возможности сделать поля шайб большего размера.
Вариант 3, он же «Вариант 2.2»
Ещё один вариант фиксации тех же болтов заключается в другом, но понадобится шуруповёрт или дрель со сверлом по металлу диаметром 3,5 мм, и резьбонарезной инструмент — метчик М4.
Расстояние между шестигранными отверстиями мало и можно легко придумать не большой фиксатор без лишней изобретательности.

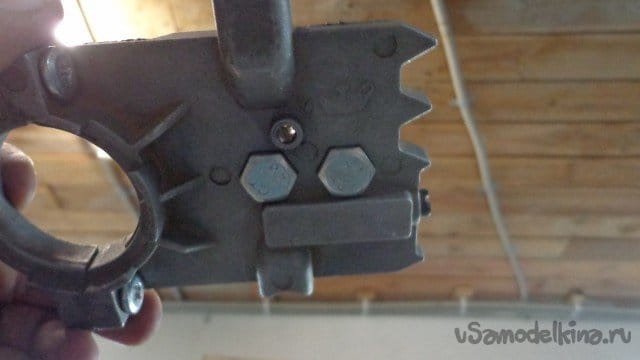

Решил между ними вкрутить винт М4 с широкой шляпкой, лучше использовать винт с прессшайбой, но такового у меня не было и взял какой попался с подходящей головкой по размеру.
Накернил между отверстиями по середине.
Источник
Фреза-насадка на болгарку из цепи бензопилы своими руками
Древесина это универсальный, один из самых распространенных и популярных материалов, который часто применяется во время выполнения разнообразных ремонтных либо строительных работ. Кроме того, дерево часто применяется во время изготовления мебели либо разнообразных предметов, которые имеют различное предназначение (деревянная посуда, молотки, разнообразные подставки и ручной инструмент).
Конечно же, при выполнении разнообразных работ, для обработки древесины используется большое количество ручного, а также электроинструмента, который продается практически в любом специализированном магазине. Однако некоторые домашние мастера научились самостоятельно делать разные приспособления, благодаря которым можно быстро обработать деревянные заготовки и работать с изделиями, сделанными из дерева. Одним из таких бюджетных, но полезных приспособлений является фреза – насадка на болгарку из цепи бензопилы, которую можно изготовить своими руками.
Эффективность насадки
Конечно же, эффективность разнообразного ручного инструмента заводского производства гораздо выше, по сравнению с приспособлениями, изготовленными собственноручно, в домашних условиях. Однако следует отметить, что фреза – насадка для болгарки, которая изготавливается из обыкновенной цепи бензопилы, обладает довольно неплохими техническими показателями и является весьма эффективной при работе с древесиной.
Благодаря такой самодельной насадке мастер может вполне успешно, за небольшой промежуток времени, вырезать в поверхности древесины разнообразные пазы. Кроме того, она прекрасно подойдет в тех случаях, когда возникает необходимость сделать в деревянной заготовке разнообразные углубления либо снять фаску с поверхности ребер деревянных брусков. При помощи такой фрезы, если под рукой нет специализированного инструмента для обработки древесины, также можно успешно выполнять грубую шлифовку поверхности изделий, сделанных из дерева.
Благодаря самодельной фрез – насадке, изготовленной из цепи бензопилы, пользователь может за короткий промежуток времени обрабатывать деревянные поверхности. Такая самодельная фреза будет полезной для тех людей, которые любят самостоятельно материть подделки либо изделия из дерева. Также такую насадку можно успешно использовать при проведении ремонтов или строительных работ.
Необходимые материалы и инструменты
Наверное, у многих людей, которые владеют собственной мастерской либо живут в частном доме, есть такой инструмент как бензопила или электропила. После работы с бензопилой остаются старые, растянутые цепи. Большинство людей их выбрасывают и лишь немногие знают, что из старой, уже ненужной цепки, можно самостоятельно сделать специальную фрезу по дереву на болгарку.
Чтобы ее изготовить потребуется подготовить:
- цепь из бензопилы или электропилы;
- шуруповерт или электродрель;
- тиски;
- напильник;
- сверло по металлу.
Также при изготовлении такой насадки, чтобы заклепать цепь, нужно подготовить металлический, прочный стержень. В качестве альтернативы, для изготовления заклепки, можно использовать обыкновенный саморез желтого цвета (именно такие саморезы делаются из прочного материала).
Как сделать своими руками
Для изготовления такой самоделки следует подготовить цепь нужной длины. Для этого необходимо взять стандартную цепку из бензопилы и обмотать ее на посадочную ступицу болгарки (в один слой), сделав все нужные замеры. Затем, используя напильник, нужно выточить их. На следующем этапе, с помощью шуруповерта либо электродрели, сверлом по металлу, следует высверлить наточенные заклепки.
Потом звенья необходимо освободить друг от друга. Такая же манипуляция выполняется и с другой заклепкой в пределах отмеченного отрезка цепи. После выполнения этих несложных операций должен получиться небольшой кусок цепи.
На следующем этапе соединяются два противоположных конца полученной цепки (в результате получается небольшое кольцо). Для соединения противоположных концов цепки можно самостоятельно изготовить заклепку из желтого самореза.
На завершающем этапе необходимо сделанную фрезу вставить в ступицу, которая расположена на болгарке. Насадка устанавливается таким образом, чтобы зубья цепки были направлены непосредственно по направлению стороны вращения.
При изготовлении, а также использовании такой самодельной фрезы рекомендуется соблюдать технику безопасности, пользоваться защитными очками и перчатками. При работе такой самоделки, установленной на болгарку, на высоких оборотах появляется много опилок и щеп, которые отбрасывает по сторонам.
