Мультисплит система своими руками

Монтаж и схема подключения мультисплит-системы кондиционирования

Единая система кондиционирования набирает популярность, позволяя установить только один наружный блок, который будет работать на все устройства в доме или квартире. Установка мультисплит систем – затратный и трудоемкий процесс, но вместе с тем надежный и эстетичный.

Прежде чем заказывать или покупать климатическое оборудование для жилища, нужно определиться с разновидностями, стоимостью, комплектацией оборудования. Качество кондиционирования и долговечность работы зависит от монтажных материалов, встраиваемых в стену.

Комплектация и виды мультисплит-систем

Внутренние блоки мультисплит-системы могут быть напольными, потолочными, настенными

Промышленность выпускает два вида мультисплитов:

• с одним компрессором;
• с несколькими компрессорами.

Отличие в том, что внутренние блоки в монокомпрессорном кондиционере работают в одном режиме – либо обогрев, либо охлаждение. Многокомпрессорные модели способны одновременно обогревать одну комнату и охлаждать другую.

Есть возможность купить стандартную комплектацию внутренних фенов и внешнего блока. Но чаще всего покупателям предлагают подобрать внутренние блоки отдельно, исходя из площади помещений, а потом вычислить мощность компрессора.

Мощность внешнего блока должна быть на 20 % больше, чем общая мощность всех внутренних.

Подключение мультисплит-системы возможно:

• с одинаковым набором внутренних фенов – фиксированная система, при которой к компрессору подключается от 2 до 4 устройств;
• наборным методом, подключая одновременно до 16 устройств при помощи разветвления трубных магистралей.

Единственным условием корректной работы является мощность внешнего блока. Наборный метод дает возможность устанавливать различные виды внутренних кондиционеров – напольные, настенные, потолочные, кассетные, объединяя их в одну систему охлаждения.

• остановка всех внутренних устройств при поломке внешнего оборудования;
• проблемная установка, если помещения готовы к эксплуатации и ремонтные работы окончены;
• увеличение стоимости за счет дополнительных расходных материалов.

Стоимость одной мультисистемы обойдется дороже, чем установка одинарных кондиционеров.

Требования к установке

Внешний блок рекомендуется устанавливать на глухой стене без окон

Монтаж мультисплит-системы начинается с выбора места для установки внешнего блока. Длина магистрали, по которой будет циркулировать фреон отдельно к каждому внутреннему фену, не должна превышать допустимые значения, обозначенные в инструкции производителя. В противном случае эффективность работы климатической системы не будет соответствовать заявленной.

Нельзя устанавливать компрессор в закрытых или полузакрытых помещениях, потому что он будет часто перегреваться и выключаться из-за недостатка воздуха для проветривания. Это ведет к преждевременному износу оборудования.

Если мастера по установке настаивают на открытом монтаже магистральных труб, объясняя это удобством для последующих ремонтов, попросите поставить дорогие качественные трубы, срок гарантии которых 30 лет, и сделать монтаж в стену. Трубы быстрее выйдут со строя, если будут подвергаться регулярным перепадам температур.

Мощный мультисплит – шумное устройство. Монтировать его на стену с окнами не рекомендуется.

Также нужно учитывать:

• расположение мебели в комнате, чтобы поток холодного воздуха не был направлен на спящего человека, и уровень шума;
• капающий конденсат не должен попадать на прохожих, трубка направляется вниз, чтобы не было застоя воды;
• система должна подключаться к отдельному щитку и иметь собственную электропроводку;
• не должно быть теплового контакта между холодной и теплой зоной;
• внешний модуль нужно монтировать ниже внутренних, чтобы не было перерасхода электричества.

Разработку схемы подключения мультисплит-системы лучше доверять профессиональным монтажникам, у которых есть опыт работы в частных домах, квартирах, офисах. Они часто выезжают на ремонтные работы и слушают отзывы людей по поводу функционирования систем. Самостоятельно сделать работу новичку практически невозможно.

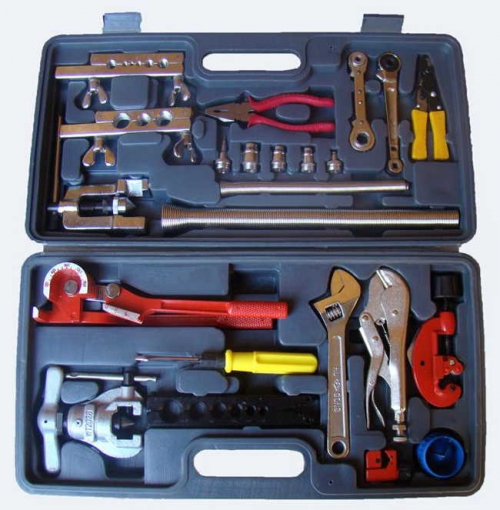

Инструменты для монтажа мультисплит-системы

Для монтажа мультисплит системы кондиционирования требуется следующий набор инструментов:

• перфораторы, болгарка, шуруповерт, дрель с алмазными коронками, штроборез для проведения работ со стенами и железной арматурой;
• труборез, риммер для обтачки внутренних срезов, швабровка, вальцовка для работы с трубами.

Специфическое оборудование для заправки и поиска протечек после заправки фреона:

• течеискатель;
• заправочный цилиндр;
• вакуумный насос для удаления паров и воздуха из трубы.

• медные трубы для магистральной системы и материал для термоизоляции;
• электрический кабель и защитная гофра для него;
• охлаждающая жидкость;
• кронштейны и гайки из латуни;
• силикон, монтажная пена.

Подключать сплитсистему самостоятельно рекомендуется хотя бы после одного удачного монтажа или демонтажа климатического оборудования или просмотра детального видео по данной теме.

Этапы установки

Последовательность действий по монтажу мультисплит-системы:

1. Первым прокладывают электрический кабель. Работу проводят на этапе чернового ремонта, так как потребуется сделать место для кабеля в стене.
2. Далее устанавливают внешний блок по всем правилам монтажа, описанным в инструкции.
3. Мощным перфоратором делают отверстия в стене для соединения компрессора и внутреннего блока.

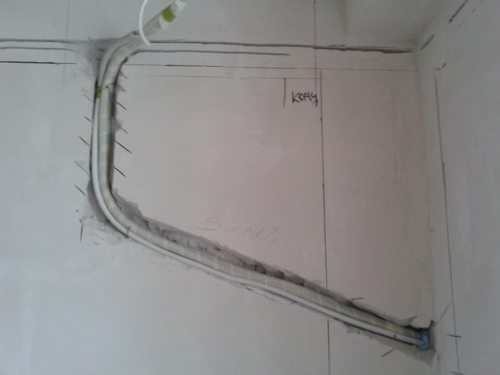

4. Обустраивают магистрали в стенах.
5. Соединяют внешнее устройство и внутренние блоки электрическими кабелями.
6. Проверяют систему на герметичность.
7. С помощью насоса удаляют остатки воздуха и заполняют систему хладогеном.
8. Присоединяют к электросети и подключают.

После проверки изолируют набор проводов между внешним и внутренним блоком.

После монтажа необходимо настроить пульт управления отдельно для каждого фена. Есть вариант, когда один из дистанционных пультов делают главным, остальные имеют второстепенный статус.

При проведении электромонтажных работ весь дом обесточивается. Кабель – заземляется.

Провод заземления должен находиться подальше от источников воды, громоотвода. Недопустимо касание включенного компрессора мокрыми руками. Внутренние работы в компрессоре проводят только после его отключения.

Установка мультисплит-систем без наличия опыта монтажа подобных конструкций не рекомендуется. Просчет в схеме или неправильный монтаж труб приведет к частым ремонтам оборудования и помещений.

Источник

Климат

Для поддержания нормального микроклимата внутри большого жилого дома, торгового центра, офисного или промышленного здания требуется установка двух и более отдельных кондиционеров. Наличие множества внешних блоков на фасаде не особо украшает экстерьер и приводит к снижению прочностных характеристик несущих конструкций. В подобных случаях оптимальным решением становится монтаж мульти-сплит-системы.

Отличительные особенности работы мульти-сплит-системы

Мульти-сплит-система включает единый внешний блок и комплект внутренних. Большинство производителей предлагают системы кондиционирования, состоящие из 2-8 внутренних модулей, однако под заказ возможна поставка требуемого количества элементов кондиционирования.

Как правило, МСС монтируется, если подключение нескольких простых сплит-систем невозможно. При включении мульти-сплит-системы происходит охлаждение или обогрев воздуха во всех комнатах и помещениях, где размещены внутренние блоки. Каждый модуль имеет отдельный контур, что позволяет настраивать температурный режим для разных помещений индивидуально.

МСС чаще устанавливают в магазинах, торговых и офисных центрах, отельных комплексах, многоквартирных домах и гостиницах.

Использование мульти-сплит системы имеет свои достоинства и недостатки. К числу основных преимуществ МСС можно отнести:

1. Сохранение архитектуры и целостности фасада здания. Монтаж многоканальной системы экономит место на наружной стене дома – нет необходимости устанавливать несколько внешних блоков и выполнять лишние отверстия, которые впоследствии могут спровоцировать разрушение стены и наружной облицовки.
2. Возможность одновременного подсоединения группы блоков разной холодильной мощностью.
3. Экономия электроэнергии благодаря использованию в современном оборудовании нескольких компрессоров, которые попеременно включаются/выключаются в зависимости от нагрузок на систему.
4. Бесшумность работы единого внешнего блока.
5. Универсальность МСС за счет любой комплектации блоками разной мощности.
6. Удобство применения – температура в помещениях регулируется пультом управления.

Важно! В современных жилых комплексах застройщики предусматривают специальные конструкции для размещения внешних блоков кондиционирования. Это несколько ограничивает возможности монтажа «одинарных» сплит-систем. Оптимальным решением данной проблемы является установка МСС.

Минусы использования мульти-сплит-системы:

1. Высокая стоимость оборудования. Многие считают, что монтаж МСС обойдется дешевле установки нескольких одинарных сплит-систем. Однако это мнение ошибочно. Виду использования дорогой современной автоматики микропроцессорного управления возрастает стоимость мульти-сплит-системы.
2. Возрастают расходы на монтажные работы из-за увеличения протяженности магистралей.
3. При поломке наружного блока – одновременно прекращается кондиционирование всех помещений здания.
4. В большинстве случаев установка МСС должна выполняться параллельно с черновыми отделочными работами.

Установка сплит-системы своими руками – сложный процесс, который лучше доверить профессионалам. Браться за работу следует лишь в том случае, если имеется успешный опыт монтажа/демонтажа обычного кондиционера. Ошибки, допущенные на стадии установки, могут привести к серьезным и дорогостоящим поломкам.

Виды и комплектация мульти-сплит-системы

Многоканальные системы кондиционирования бывают двух типов: фиксированные и наборные. Первый вариант выпускается в финальной комплектации. Фиксированная система включает единый внешний блок и несколько внутренних модулей. Мощность и тип внутренних блоков определен изготовителем.

Наружный модуль МСС оснащается одним/двумя компрессорами. При наличии двух компрессоров возможна работа системы в различных режимах. Такая характеристика свойственна исключительно фиксированным кондиционерам. В общем компрессоре внутренние блоки работают в едином режиме: обогреве или охлаждении.

Наборные мульти-системы состоят из одного внешнего блока и множества внутренних модулей (не более 16-ти). В подобных конструкциях предусмотрено до трех компрессоров в наружном модуле и общий холодильный контур. Все комнаты обслуживаются в одном заданном режиме.

Важно! Суммарная производительность внутренних блоков должна соответствовать мощности наружного модуля. На практике этим правилом часто пренебрегают. Критическое превышение – 20%. В подобной ситуации при максимальной нагрузке микроклимат в помещении не будет соответствовать заданным параметрам.

Наборные мульти-сплит-системы позволяют подбирать оборудование для регулирования климата в помещении более целесообразно, учитывая потребности и предназначение разных комнат.

• наружным блоком;
• модулями-распределителями;
• внутренними блоками кассетного, канального, настенного, консольного или напольно-потолочного типа.

Требования к установке сплит системы своими руками

Для обеспечения долговечной и безопасной эксплуатации монтаж кондиционера лучше доверить специалистам сервисной службы. Однако многие домашние мастера пытаются сэкономить и берутся за работу самостоятельно. В этом случае необходимо внимательно ознакомится с инструкцией к оборудованию и нормами безопасности.

При монтаже следует учитывать некоторые нюансы:

1. Сплит-система должна быть герметична. В противном случае кипящая жидкость постепенно будет испаряться.
2. Внешний модуль должен размещаться ниже внутреннего. Если это требование не выполняется, то компрессор расходует дополнительную энергию на разогрев и подъем жидкости.
3. Наружный блок МСС рекомендуется размещать в прохладном месте, защищенном от солнечных лучей.
4. Обязательное условие – установка дренажной трубки изгибом вниз. Это предотвратит застой конденсата и размножение микробов.
5. Необходимо проконтролировать, чтобы между горячей и холодной зонами не было теплового контакта. Иначе расход электроэнергии увеличится.
6. Внутренний модуль должен размещаться на расстоянии не менее 10 см от уровня потолка. Нежелательна установка блока над высокой мебелью, кроватью, поблизости нагревательных приборов, в местах прямого попадания воды или пара. Расстояние от внутреннего блока до бытовых электроприборов – не меньше 1 м.
7. Мульти-сплит-система требует проведения отдельной электропроводки и монтажа обособленного автомата в щитке.
8. Пространство напротив лицевой части внешнего блока должно быть освобождено от различных предметов – это обеспечит эффективную циркуляцию воздуха.
9. Монтаж блока должен выполняться на надежное, прочное крепление. Корпус модуля нельзя ничем нагружать.

Важные требования безопасности при монтаже и чистке сплит-системы своими руками:

1. Кондиционер должен быть обязательно заземлен. Недопустимо касание провода заземления с телефонной линией, громоотводом и водопроводам.
2. Во время работы нельзя открывать защитные крышки и панели, вставлять в решетки какие-либо предметы.
3. Перед очисткой фильтрующих элементов следует отключить электрическое питание.
4. Нельзя прикасаться к работающему кондиционеру мокрыми руками.
5. Если от оборудования в процессе эксплуатации исходит странный запах, дым или звук, то его надо отключить.

Установка сплит системы своими руками: инстуркция

Необходимые инструменты

В арсенале монтажника кондиционера должен быть обязательный набор инструментов:

• труборез для качественной обрезки медной трубы и подготовки хладомагистрали;
• риммер, предназначенный для отделки линии среза с внутренней стороны трубы;
• швабровка – позволяет обрабатывать срез трубы на сложно доступных местах;
• эксцентриковая вальцовка необходима для деформации трубопровода, соединяющего модули системы кондиционирования;
• перфоратор высокой мощности для бурения отверстий диаметром около 6 см в несущих конструкциях толщиною до 1,5 м;
• электродрель с набором алмазных коронок;
• перфоратор для подготовки отверстий под монтаж креплений кронштейнов;
• штроборез под обустройство канавки для укладки трубопровода и кабеля;
• болгарка с помощью, которой выполняется обрезка арматуры;
• шуруповерт для монтажа крышек и планок МСС;
• «расходники» (буры, диски, коронки и пр.).

Кроме того, установка сплит-системы (монтаж руками или с привлечением профессионалов) требует наличия специализированного оборудования:

• вакуумный насос и манометр – для удаления паров влаги и частичек воздуха из МСС перед заправкой кондиционера хладагеном;
• заправочный цилиндр;
• течеискатель для проверки на наличие протечек.

Стандартная комплектация для крепления и заправки МСС включает:

• медна труба;
• латуневые гайки;
• термоизоляционный материал для фреоновой магистрали;
• дренажная трубка;
• изоляционная гофра под электрокабель;
• электрический кабель;
• кронштейны-держатели;
• хладоген;
• силиконовый герметик, саморезы, метизы и монтажная пена.

Общая схема монтажа

Монтаж сплит-системы своими руками (инструкция по установке кондиционера) предусматривает последовательное выполнение таких действий:

1. Определение места расположения внутренних блоков и наружного модуля.
2. Прокладка электропроводки.
3. Крепление внешнего блока.
4. Обустройство в стене отверстия под коммуникации.
5. Подготовка и размещение трубопроводов.
6. Монтаж электро соединений блоков.
7. Проверка герметичности сплит-системы.
8. Вакуумирование и заполнение системы.
9. Подсоединение к сети и тестировка.
10. Полная изоляция межблочного жгута.
11. Закрытие отверстия и финишная отделка стены.

Остановимся более подробно на технологии монтажа сплит-системы и укажем особенности выполнения отдельных процессов.

Порядок установки

Этап 1. – Монтаж внутренних и наружного блоков.

1. Выбрать подходящее место. Чтобы при сверлении отверстия избежать попадания на прутья арматуры, желательно использовать металлоискатель.
2. При установке внешнего блока на крыше необходимо учесть максимально допустимые нагрузки на кровлю и местные нормативы, регламентирующие подобные действия.
3. Закрепить на стене монтажную пластину горизонтально для фиксации внутреннего блока. Выровнять пластину строительным уровнем. Для установки на бетонную стену надо использовать анкерные болты.
4. Монтаж трубопроводов. Максимальная длина трубопровода рассчитывается исходя из производительности внешнего блока.
5. Пробурить сквозное отверстие в стене и закрепить надежными болтами кронштейны для установки наружного блока. Задняя панель корпуса не должна подходить впритык к стене здания. Приступая к высотным работам необходимо оградить участок снизу красной лентой, чтоб обезопасить прохожих от выпавшего куска кирпича или бетона.
6. Установить внешний блок и подсоединить дренажный шланг.
7. Для крепления внутреннего блока можно использовать шаблон (часто поставляется в комплекте с МСС). Выровнять расположение шаблона и закрепить. В шаблоне сквозь стену просверлить отверстие для проведения трубопровода. По углам шаблона выполнить отверстия под крепление внутреннего модуля. Установить в них пластиковые анкера. Убрать шаблон и навесить внутренний блок.
8. Подсоединить кабель и трубопроводы.

Этап 2. – Подвод электропровода.

Минимальное сечение провода для модулей внутри помещений – 1,5 кв. мм. Обязательно необходимо монтировать автомат отключения. Проложить проводку и подключить к щитку.

Многожильными изолированными проводами соединить клеммы блоков. Необходимо проконтролировать, чтобы подключение соответствовало рекомендациям, указанным в инструкции к сплит-системе.

Этап 3. – Вальцовка и подсоединение труб.

1. Замерять расстояние между блоками и отрезать трубопроводы с запасом. Подготовить кабели – на 1,5 м длиннее трубопроводов.
2. С поперечного сечения труб убрать заусеницы. Важно, чтоб «опилки» трубы не попали вовнутрь трубопровода.
3. Надеть накидные гайки на подготовленный трубопровод и выполнить вальцовку.
4. Выбрать место и установить пульт дистанционного управления (оптимальное расстояние от пола – 1,2-1,5 м). Вмонтировать во внутренний модуль датчик температуры. Корпус пульта не должен подвергаться воздействию солнечных лучей и высокой влажности.
5. Трубы завести в отверстие, выровнять и закрепить к стене хомутами. Зафиксировать кабель проводки и подключить трубопровод к наружному модулю.
6. Проверить систему на герметичность. Для этого наружные стыки элементов конструкции смазать мыльным раствором и запустить в трубопровод воздушный поток, например, из велосипедного насоса.

Этап 4. – Вакуумирование, заполнение и тестирование системы.

Вакуумирование системы кондиционирования позволяет удалить из трубопровода частички влаги и пыли. Подключить вакуумный насос и откачивать воздух около одного-двух часов.

К баллону с хладогеном подсоединить манометр и переходник. Заполнить резервуар сплит-системы, постоянно контролируя давления. По завершению процесса включить на кондиционере автоматический режим и система начнет тестирование.

Если никаких проблем и сбоев в работе МСС не выявлено, то можно заделать отверстие в стене силиконом или монтажной пеной.

Установка сплит-системы своими руками: видео

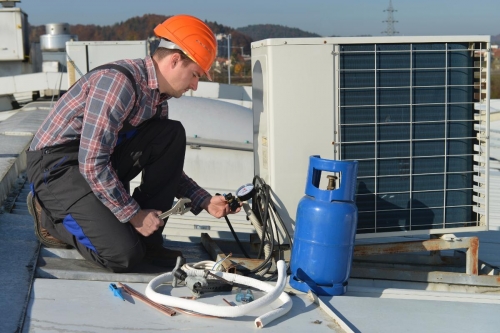

Демонтаж сплит системы своими руками

Перед тем как демонтировать сплит-систему своими руками следует адекватно оценить собственные силы. Особенно, если оборудование планируется эксплуатировать в дальнейшем. Процесс демонтажа сопряжен с некоторыми рисками:

1. Основная опасность – неоткачанный фреон. Замерзание частичек воды может спровоцировать выход из строя оборудования, и как следствие – дорогостоящий ремонт.
2. При работе непрофессиональным инструментом возможно повреждение труб испарителя внутреннего модуля, которые находятся рядом с местом фиксации корпуса к стене.
3. Промышленные кондиционеры и мульти-сплит-системы имеют большие габариты и немалый вес. Поэтому их снятие с фасада высотного дома надежнее и безопаснее доверить промышленным альпинистам и квалифицированным специалистам.

Демонтаж сплит системы руками: видео
