Как установить руль от Lada Vesta на Lada Largus

Руль — этот главный «инструмент», с помощью которого водитель взаимодействует со своим автомобилем. Чем удобней и красивей руль, тем более комфортно себя чувствует водитель. А вы знаете, что штатный руль Ларгуса можно заменить на более современное, удобное и привлекательное рулевое колесо от Весты?

• руль от Lada Vesta (артикул 8450006470 или 8450006834);
• подушка водителя от Lada Vesta (артикул 8450008105).

1. Снять штатный руль.
2. Установить руль от Весты, немного доработав посадочное место (подпилить выступы на руле, фото EdvardVictorson ).
3. Подключить разъём подушки безопасности (он подходит один в один).

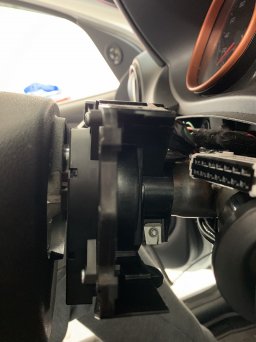

4. Чтобы заработал клаксон на руле потребуется улитка от Весты. Чтобы она села полностью, придется снять 3-4 мм болгаркой в месте, где указано отверткой (фото dimas2786 ).

Если есть желание поставить руль с кнопками от Весты (артикул 8450006832), тогда придется докупить подрулевой переключатель (улитка) с проводами для кнопок руля (каталожные номера: 8450006923, 8450006924). Кнопки на руле можно подключить к Android магнитоле при помощи этой схемы.

Пример установки руля от Весты на Ларгус (установили в тюнинг центре «Допшоп» в Санкт-Петербурге):

А вы готовы установить на Ларгус руль от Весты?

Ключевые слова: руль лада ларгус

Источник

Руль от весты на ларгус

Мультифункциональный руль на Лада Веста установлен в комплектациях «Luxe» (в зависимости от пакета опций) и «Comfort Multimedia». Это удобное решение, улучшающее комфорт при вождении. Те, кто решили сэкономить на топовом оснащении, могут отдельно приобрести мультируль для Лада Веста и установить его самостоятельно.

Мультируль

Преимущество мультируля на Лада Веста

Главное преимущество заключается в практичности такого решения. Благодаря тому, что кнопки управления круиз-контролем и мультимедиа располагаются на рулевом колесе, водитель не так часто отвлекается от дороги. А это в некоторой мере повышает безопасность вождения.

За что отвечают кнопки руля Lada Vesta

Вспомогательные кнопки на рулевом колесе позволяют управлять круиз-контролем и магнитолой. Расположены они по обе стороны от кнопки подачи звукового сигнала.

В левой части размещен блок управления круиз-контролем Лада Веста. С его помощью можно выполнять следующие действия:

• вкл/выкл круиз-контроля;
• вкл/выкл ограничения скорости;
• прибавить/уменьшить скорость;
• временно отключить круиз-контроль или ограничитель скорости;
• включение занесённого в память скоростного режима.

Лада Веста – первая машина АвтоВАЗа, оборудованная мультирулём.

Мультимедийный блок расположен справа и позволяет делать следующее:

• выбор источника воспроизведения;
• быстрое отключение звука;
• перемещение по меню;
• приём/сброс вызова;
• управление громкостью;
• переключение треков.

Как и его «обычный» собрат, мультируль на Весту может быть оборудован подушкой безопасности.

Стоимость руля с кнопками

В различных интернет-магазинах купить мультируль Лада Веста (артикул 8450006832) можно по цене в пределах 5500-6500 р. Если покупать комплект с подушкой безопасности, то придётся заплатить около 8500 р., а доплата за кожаную перетяжку составляет 2000 р.

В качестве альтернативы можно поставить только накладку с кнопками. Цена будет поменьше, но мороки с подключением больше, да и найти такой вариант сегодня проблематично.

Что ещё может понадобиться

Кроме собственно мультируля, нужно подготовить ещё несколько мелочей:

• 5 проводов диаметром 0,5 мм и длиной около 3 метров (предпочтительно сразу обзавестись жгутом);
• контакты BLS под разъём «улитка»;
• разъём mini-ISO (синий С3).

• насадка TORX T50 (для болта крепления руля);
• спицы, гвозди, отвертки (чем вам будет удобнее пользоваться при извлечении подушки безопасности);
• изолента.

Замена рулевого колеса на новое

Установка мультируля на Лада Веста в люксовой комплектации гораздо проще: тут имеются провода для подключения круиз-контроля, а также подрулевой переключатель (улитка) с проводкой под кнопки.

Проверить всё это можно, сняв верх кожуха рулевого колеса. Монтаж мультируля на Весту должен проходить с выключенным зажиганием и отключенной «массой».

Инструкция для комплектации Luxe (есть серые провода)

1. По бокам руля есть специальные отверстия, в которые нужно вставить стержни и одновременно нажать.
2. Модуль подушки безопасности должен приподняться и его следует аккуратно извлечь.
3. Отсоединяем все подключения и снимаем руль. Для этого нужно открутить болт по центру и потянуть рулевое колесо на себя. Вся проводка должна пролезть через отверстие в ступице.
4. При установке мультируля проделываем всё в обратном порядке.

Рулевое колесо Лада Веста сидит достаточно плотно, поэтому доставать его лучше небольшими покачиваниями.

Подсоединив серые провода к разъёму руля, вы получите возможность управлять круиз-контролем. Для подключения мультимедийной части необходимо добавить 5 проводов в колодку с помощью BLS-клемм. На другом конце жгута ставится разъём mini-ISO, который вставляется в магнитолу. Проводка для мультируля Веста соединяется по такой схеме:

Проводка для мультируля

Осталось всё проверить и поставить подушку безопасности.

В результате все кнопки должны работать согласно заданным обозначениям. Правда может не работать индикация круиз-контроля на панели приборов – это можно исправить посредством обновления прошивки (500 р. у дилера).

Инструкция для других комплектаций Лада Веста (нет серых проводов)

В этом случае доработка будет немного сложнее, т.к. придётся самостоятельно подключать управление круиз-контролем. Дополнительно понадобится жгут из 3 проводов и колодка под «улитку».

Снимается старый руль, ставится новый, от магнитолы протягивается жгут и подсоединяется к разъему – всё, как и в предыдущем случае.

Жгут из 3 проводов следует проводить через специальное отверстие над педалями к электронному блоку управления. Подключаются они по следующей схеме:

Система подключения

Примечание: на 11 контакт колодки должно приходить 12 В.

Другой конец жгута вставляется вместе с проводами от магнитолы в колодку, которая подключается к рулю.

Заключение

Покупка мультифункционального руля сделает поездки на Лада Веста гораздо комфортнее. С ним вам не придётся далеко тянуться для переключения музыки или управления круиз-контролем. Самое сложное в установке мультируля – это не напутать с подключением электрооборудования, особенно если на вашем автомобиле нет серых проводов.

Руль — этот главный «инструмент», с помощью которого водитель взаимодействует со своим автомобилем. Чем удобней и красивей руль, тем более комфортно себя чувствует водитель. А вы знаете, что штатный руль Ларгуса можно заменить на более современное, удобное и привлекательное рулевое колесо от Весты?

• руль от Lada Vesta (артикул 8450006470 или 8450006834);
• подушка водителя от Lada Vesta (артикул 8450008105).

1. Снять штатный руль.
2. Установить руль от Весты, немного доработав посадочное место (подпилить выступы на руле, фото EdvardVictorson ).
3. Подключить разъём подушки безопасности (он подходит один в один).
4. Чтобы заработал клаксон на руле потребуется улитка от Весты. Чтобы она села полностью, придется снять 3-4 мм болгаркой в месте, где указано отверткой (фото dimas2786 ).

Если есть желание поставить руль с кнопками от Весты (артикул 8450006832), тогда придется докупить подрулевой переключатель (улитка) с проводами для кнопок руля (каталожные номера: 8450006923, 8450006924). Кнопки на руле можно подключить к Android магнитоле при помощи этой схемы.

Пример установки руля от Весты на Ларгус (установили в тюнинг центре «Допшоп» в Санкт-Петербурге):

А вы готовы установить на Ларгус руль от Весты?

Рекомендуемые сообщения

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

Источник

Установка подрулевого джойстика управления магнитолой Лада Ларгус

На Лада Ларгус завод устанавливает магнитолу, которая также применяется на автомобилях Renault. Такой штатный аудиопроигрыватель поддерживает возможность подключения подрулевого переключателя, который позволит управлять магнитолой, не отвлекаясь от дороги.

Потребуется: купить подрулевой переключатель магнитолы (каталожный номер: 255522215R), канцелярский нож, гайка клетевая под штатный болт крепления или саморез и клипса для него, пару скрепок и резиновый защитный кант.

Первым делом снимаем верхних и нижний кожухи рулевой колонки, выворачивая снизу пару винтов (ключ Torx) и поднимая фиксатор регулировки положения руля. Прикладываем шаблон ( Чтобы скачать файлы нужно авторизироваться на сайте ) к рулевому кожуху и вырезаем отверстие для джойстика.

На рулевой колонке есть штатное место для крепления подрулевого джойстика, остается только установить клетевую гайку.

Снимаем магнитолу, нажимая тонкими стержнями (иголками, скрепками) в отверстия по периметру. Вставляем провод джойстика в отверстие на кожухе и проводим его под панелью к магнитоле.

Осталось только установить кожухи рулевой колонки в обратной последовательности и закрепить подрулевой джойстик. Чтобы закрыть получившуюся щель используем резиновый защитный кант.

Установка джойстика для штатной магнитолы Лада Ларгус также показана на видео:

Такая доработка позволяет заменяет мультируль и делает управление магнитолой более удобным и безопасным. Напомним, конструкция трансмиссии Ларгуса позволяет быстро поменять шестерни 5 передачи, что уменьшит шум двигателя при движении по трассе.
