Вопросы по ремонту и эксплуатации мотоблока Агат

Вопрос: Приобрел для работы мотоблок Агат 5л 6.5, он же Салют 5. Дома собрали и провели более подробный осмотр. В целом всё устроило, есть, конечно же, небольшие огрехи, но для российской техники это нормально. Приятно удивило то, что болтовые соединения были все протянуты, на
редукторе, креплении двигателя и те до которых добрался, были хорошо затянуты. Двигатель Лифан, 6,5 л. с., синего цвета. Завёлся хорошо, двигатель работает ровно, без провалов. Но возник вопрос: при перекрытии подачи бензина, закрытии воздушной заслонки и установлении переключателя в положение «Off» двигатель не глохнет. Работает еле-еле, но не глохнет. При нажатии кнопки на руле, двигатель выключается нормально, даже с открытыми заслонками. Подскажите, пожалуйста, как правильно делать и кто как его выключает?

Ответ: Должен глохнуть. Переключатель — это тот, что на корпусе стартёра? Тогда косяк при сборке электросхемы, поскольку кнопка на руле и этот переключатель должны работать параллельно. Не важно, чем замыкаем глушилку на модуле зажигания, можно просто куском провода на массу.

Вопрос: Завёл мотоблок Агат л 6.5 lifan 6.5, прогрел, заглушил кнопкой. Затем, поворотный переключатель впереди на корпусе стартера с поставил в положение»Off» и попробовал запустить — завёлся с пол- оборота. Заводится вне зависимости от его положения, работает ровно. Это неисправность? Насколько это критично? Нужно ли это «лечить» или поскольку работает не обращать внимание? Может это характерно для всех Лифанов?

Ответ: Мне кажется это абсолютно не критично. У меня вообще нет выключателя на ДВС. Стоит глушилка на ручках, ее и достаточно. Если хотите, можете параллельно кнопке подключить и переключатель, только зачем. Это ДВС общего назначения, поэтому они устанавливаются на различную технику (мотопомпы, генераторы и т. д.) у которых нет ручек управления. В этом случае ДВС оснащается переключателем на блоке. В Вашем случае есть кнопка на ручках управления, переключатель попросту забыли или не захотели снимать.

Вопрос: Покупаешь мотоблок Агат бс-1, у него залито в движке масло, какое — неизвестно. Через пять (или сколь там) моточасов, меняем, скажем, на полусинтетику Мобил Супер 2000, 10W-40, просто, как пример. Что до этого было в картере не известно, может и минералка была самая дешёвая.
Вопрос в чём, сливаем старое, и просто заливаем новое, не парясь на счет того, что там что-то с чем-то, какие-то остатки смешаются? Или же моем промываем. перед заливкой как то?

Ответ: Если не хотите возиться, то просто сливаете и новое заливаете. Только дайте прогреться перед этим немного движку. А потом чем хуже минералка по сравнению с полусинтетикой или синтетикой? Ценой? У Вас в любом случае за сезон больше 100 часов не будет это если хорошо
кататься с телегой. Осенью все едино масло будете менять. Себе заливаю минералку с 10W30 с заправок ТНК и техника работает.

Вопрос: изучение паспортов мотоблока Агат 5л 6.5 с двигателем Lifan завело в определенное непонимание. Читаю строчку за строчкой паспорта на двигатель. Есть такой пункт, про масло, его количество и замену. Сказано — в двигателе 600 граммов, в редукторе двигателя 500 граммов. Обойдя мотоблок со всех сторон что-то там не ощущаю редуктора двигателя. Это, видимо, как я понял, паспорт на многие модели двигателя, потому и есть такое указание про масло и редуктор именно двигателя. Или я просто не там смотрю, и редуктор именно двигателя есть, подскажите, пожалуйста?

Ответ: На двигателях, которые устанавливают на Салют-Агат, нет редуктора. Я в своё время тоже пытался его найти.

Вопрос: подскажите, на мотоблоке Агат-салют-5 коробка передач так и должна тяжело переключаться или разработается ещё? Или может секрет какой есть, чтоб по плавней переключалась?

Ответ: При переключениях иногда нужно провернуть редуктор, через колеса или крутнув шкив. Синхронизаторов нет, поэтому надо привыкнуть.

Вопрос: Подскажите у меня Агат 5л 6.5 с двигателем Lifan 168F-2, не пойму что случилось, заглох во время работы! Думал, бензин закончился, залил, попробовал завести, завел легко с одного толчка, работает 5-ть секунд и глохнет! Не могу понять, в чем дело! Масло уровень, фильтр воздушный чистил, карбюратор продувал! Искра есть!

Ответ: Если старый, посмотрите патрубок сапуна (от клапанной крышки к карбюратору). Может конденсатом забита? Если новый попробуйте без крышки бензобака завести (возможно, вакуум в системе). Попробовать бы отключить совсем датчик уровня масла. Может, он и глючит.

Вопрос: В ходе работы с мотоблоком Агат бс-1 обнаружил подтекание масла в районе шкива отбора мощности. И ещё обратил внимание на то, что во время работы редуктор в месте между шкивами греется. Дотронешься рукой — горячо. Подскажите, пожалуйста, это нормальное явление или нет?
Выяснилось, что натяжка ремней не одинаковая. Внешний ремень даже один раз слетел со шкива редуктора. При работе внутренний ремень сидит плотнее, чем внешний. Это можно отрегулировать?

Ответ: посмотрел, не нашел отверстий выше и ниже сальника ВОМ. Думаю, вполне нормально, что идет нагрев в районе шкивов. В то место, при такой конструкции редуктора, масло попадает по великим праздникам. Следовательно, охлаждение гораздо хуже, чем у нижней части редуктора. Когда снимаешь кожух, и торчит тот штырь, на который крепится кожух, а под штырём проходят как раз два ремня. Они, ремни, верхней частью своей видимо трутся у Вас об этот штырь. По зазору ремней: Посоветовал бы замерять его при натянутых роликом ремнях. То есть, при рабочем положении. При натянутых ремнях касания штырей быть не должно. Если же оно есть, нужно пластину ослабить и подвинуть так, чтобы касания не было. А при отпущенных ремнях эти штыри должны слегка притормаживать ремни и приподнимать их из ручьёв шкива, иначе будет самоход.

Вопрос: В эксплуатации мотоблок Агат л 6.5 lifan 6.5. Собрал фрезы строго по рисунку прилагаемой инструкции и получилось расстояние между ними 2-3 см. На другом рисунке той же инструкции виден нахлёст между соседними фрезами. Возник вопрос — производитель поменял расстояние между квадратными фланцами или внешние фрезы можно крепить с любой стороны фланца?

Ответ: Нет, производитель ничего не мог поменять. Читайте инструкцию внимательно. Там, насколько помню, две фрезы крепятся с одной стороны, две другие с другой. Хотя нахлёста я не помню. Рядом — да.

Вопрос: Как правильно хранить мотоблок Агат бс-1? Пока ним не работаю. Лучше законсервировать? Или это на зиму? У меня есть возможность периодически заводить. Или лишний раз запускать не нужно? У меня в баке немного бензина есть. Рекомендуют сливать, но это такая процедура. Лишний раз не хочу крутить отстойник, да и нежное оно все, как бы чего не сломать.

Ответ: Это на зиму, а в сезон, если долго не работаете (3 недели и более), лучше выработать все топливо из карбюратора (закрываем топливный кран и ждем, пока он сам заглохнет). В бензобаке пускай бензин остается. Ничего ни откуда сливать в этом случае не надо.

Вопрос: Стал обладателем мотоблока Агат 5л 6.5 с двигателем Лифан. Вчера пробовал его на мягкой почве, фрезами. Вопрос: рычаг газа отходит на половину, дальше мешает винт, в который упирается пластина с ограничителем на карбюраторе, в процессе работы газ съезжает на ноль. Можно ли
откручивать этот винт, подскажите, пожалуйста, регулировку?

Ответ: Это винт ограничения оборотов ДВС. Обороты (3400-3600) выставлены на заводе. Крутить его нельзя. Чтобы не сбрасывались обороты можно как-то по надежнее сделать фиксацию рычага газа на ручке управления.

Вопрос: Подскажите, прямой сошник стандарный нормальный? Есть изогнутые в конце плоские и круглые, какие лучше и как ставить? Есть смысл переделать на салют-агате?

Ответ: От земли зависит, культивирую разные огороды — от легких песчаных до глинистых тяжелых, можно определить так, если на стандартном сошнике, мотоблок норовит зарыться, приходится его приподнимать, то есть смысл поставить изогнутый. Мне он понравился, но на огороде знакомого, чтобы удержать мотоблок приходилось прилагать усилия, слишком тяжелая земля, поставил родной. Мне гнутый сошник и эксплуатировать долго не пришлось, использовал рукоятку от конного окучника, только обрезал и отверстия просверлил.

Вопрос: Мы тоже купили мотоблок Агат л 6.5 lifan 6.5. Решили обкатать. после 5 часов работы слил масло с двигателя и с трансмиссии. В двигатель залил синтетику 5w40. В трансмиссию также синтетику 75w-90 Кастрол. Вот теперь думаю — правильно ли мы сделали?

Ответ: Всё Вы правильно сделали. В эти редукторы подойдёт любое трансмиссионное масло, да и не сильно они нагружены. Главное что бы оно было залито в нужном количестве- то есть примерно 1.1литра (Салют-Агат), но не больше.

Вопрос: Скажите, как правильно заменить ремни? Кто и как менял? Зазор в пальцах кожуха маленький. Снимать шкивы? Не очень хочется. Не разгибать же их.

Ответ: Я откручиваю и снимаю тормоз ремней на двигателе (два штырька на пластине возле шкива на двигателе), отгибаю на редукторе. Или можно снимать шкивы.

Вопрос: Подскажите, пожалуйста, если я в двигатель Лифан мотоблока Агат Салют-5 залил немного больше масла — это сильно плохо? Масляного насоса здесь нет, нигде ничего не выдавить?

Ответ: Нормальный уровень — это когда масло залито по верхнюю нитку резьбы заливной пробки при горизонтально стоящем мотоблоке, а не по отметкам на щупе.

Вопрос: У меня проблемка появилась, бросаю рычаг сцепления, а мотоблок продолжает немого двигаться, пробовал трос немного подтянуть, помогло — но не надолго. Как можно исправить?

Ответ: Попробовать ослабить, если мало подтяжки движок двигать. Если не поможет, то менять ремни.

Вопрос: Вчера заглушил после работы двигатель мотоблока Агат бс-1 после работы, а сегодня не смог завести — пускач ни с места. Что может быть?

Ответ: Проверьте с двух сторон: Выверните свечу и потяните рукоятку стартёра. Если вращается легко, а со свечой — нет, значит, Вы его каким-то образом залили маслом. Погоняйте стартёром без свечи (обязательно выключив зажигание), выдуете масло из камеры сгорания, он и заведётся
потом. Второе — снимайте стартёр с большого кожуха, проверяйте, не заклинило ли его. Если не заклинило, попробуйте провернуть коленчатый вал за маховик в обратную сторону и снова по ходу.

Вопрос: Купил недавно мотоблок Агат с двигателем Лифан 6,5, пришлось подрезать намного кожух глушителя, т. к. ремни тёрлись об железку и стружка летела. Это мелочи. Первый комплект ремней улетел после 3 часов работы. Сейчас стоит запасной комплект. У меня вопрос по мотоблоку:
заводится только с подсосом и холодный и на горячий движок. Так должно быть? Еще неприятность — при включении сцепления на 2 передаче, где то на 1/3, только в начале схватывания, появляется металлический скрежет, который проходит после полного выжима. масло есть, поменял сразу.
Непонятно откуда скрежет. Ремень так не может об шкив. Скорость включена до конца. Еще чудо, стопорные пальцы правого и левого вала колес не взаимозаменяемые. Долго мучился, один палец влезает, с другой стороны нет. Пока местами не поменял так и не засунул.

Ответ: Ну на холодном — нормально. Правда это не подсос, а воздушная заслонка закрывается. После прогрева открыть нужно. Если новый мотоблок, то привыкнуть надо, синхронизаторов в нем нет. Надо сбросить газ и включая, прочувствовать, что передача плотно включилась. У Салюта, между прочим две нейтрали. Одна между второй и первой. Вторая между первой и задней. В паспорте она не указана.

Вопрос: Подскажите, можно обходиться для обработки участка только фрезами? Нужен ли плуг? Я в плане обработки земли. Вроде как нужно переворачивать её раз в год для чего-то, не помню, я не огородник, жена. Моё дело тока грядки подготовить для высадки.

Ответ: Некоторые плугом переворачивают, остальные фрезами. Фрезами работают большинство, так как с плугом у многих не получается. Достаточно фрез, как по целине, так и уже по копанному. В процессе рыхления земля по нескольку раз переворачивается.

Вопрос: по эксплуатации мотоблока Агат Салют-5 — три раза за время работы без видимых на то причин глох. Просто глох, и заводился снова с пол оборота. Что это? Устал или там какая защита стоит от перегрева?

Ответ: Нет там никакой защиты от перегрева. Это не электро. У Вас, скорее всего, стоит датчик уровня масла и при каком-нибудь наклоне, он выключает зажигание. Лично я бы его отключил просто. Так как считаю, что на мотоблоке он не нужен. Уровень масла надо проверять просто перед
каждым запуском техники. А дело в том, что движки то эти универсальные, там эта защита нужна. На моей Хонде GC160 его вообще нет. он только для мотоблоков идёт. Потому просто можете подлить масла в двигатель и всё будет нормально.

Вопрос: Купил на днях мотоблок Агат Салют-5 Honda GX-200. Смущает заедание при переключении передач. В результате часто промахиваюсь. Ощущение что переключаю передачу на стоящем автомобиле с не отжатым сцеплением — то совпадают шестерни, то нет. То есть приходится весьма
резко поворачивать рычаг, особенно на крайних передачах. Это нормально?

Ответ: Не нормально. Попробуйте чуть нажать на сцепление и сразу отпустить, любая передача будет включаться, мне помогает этот способ. Я видел этот редуктор на стенде в разрезе, дергая ручку по положениям, мы перемещаем шестеренку в горизонтальном положении.

Вопрос: Приобрел мотоблок Агат бс-1, фрезеровал на 5-10 см. целину с целью посадки сидератов. После фрезерования одел штатные дутики соответственно через адаптеры (вроде так по логике должны называться). Адаптеры на вал садятся очень плотно, немного помог, постукивая ручкой
молотка. На выходных был на даче, решил примерить грунтозацеп, под крыло не становятся (диаметр 460 мм, если не ошибаюсь), а удлинители осей не одеваются на вал редуктора. Может, у кого была такая проблема?

Ответ: Это не нормально, и фрезы и удлинители колес должны одеваться на вал свободно, без всякого молотка. Это брак, лучше обратитесь в магазин и объясните ситуацию. Они и не должны под крыло влезть. Нужны 340х90 ,вот они встают под крылья свободно и применяются для окучивания однорядным окучником.

Источник

Ремонт мотоблока своими руками

Двигатель внутреннего сгорания

Неисправности, возникающие в работе двигателя — это одна из наиболее часто проявляющихся проблем, поскольку при работе мотоблока именно он подвергается критическим нагрузкам. Мотор в устройстве представляет собой типичный агрегат внутреннего сгорания.

• фильтрационный узел;
• коленчатый вал;
• цилиндр и клапаны;
• подшипник;
• система охлаждения и запуска.

В основе действия двигателя лежат процессы, протекающие в его цилиндрах, обуславливающие преобразование тепловой энергии в механическую работу. В течение четырёхтактного цикла происходит два полных оборота коленвала, сопровождающихся тактами: впуска, сжатия, расширения и выпускания.

В момент запуска двигателя поршень совершает движение из верхней точки в нижнюю. Кулачки распределительного вала освобождают клапан впуска. Через клапан в цилиндр поступает топливная смесь с примесью воздуха. Далее поршень снова начинает движение вверх, сжимая смесь, при этом её температура возрастает.

Искра, возникающая в свече зажигания, поджигает смесь и создаются газы. Возникшие газы толкают поршень, выполняя полезную работу. Этот режим называется рабочим ходом. Как только поршень опускается снова вниз, клапан выпуска закрывается, а затем при поднятии начинает вытеснять газы из цилиндра. Отработанное вещество выходит через выпускной клапан и, проходя через фильтры, выбрасывается наружу.

Поломки, возникающие из-за неисправностей двигателя, принято подразделять на два состояния: первое — мотор не запускается, второе — запуск есть, но работа неудовлетворительная.

Замена и регулировка

Довольно часто, к сожалению, возникает необходимость полностью поменять мотор на мотоблоке. При выборе устройства для замены рекомендовано отдавать предпочтение продукции известных фирм. Традиционные предубеждения насчет изделий китайских заводов давно стали неактуальны.

Если даже речи о полной замене не идет, важно знать, как отрегулировать двигатель сельхозтехники. Целесообразно начинать разборку только после промывки мотора и удаления из него масла. Смазку выливают только при согретом после короткой работы двигателе. Далее приходит время снимать топливный бак. Последовательно убирают:

• шланг, подающий горючее;
• фильтр для воздуха;
• экран, прикрывающий цилиндр.

Потом снимают шкив коленчатого вала. Вслед за шкивом требуется снять вентилятор, отражатели, изолирующие кожухи маховиков. Отвинчивают крышку, убирая кольца и корпуса муфт. Когда снята шайба, можно выпрессовать маховик при помощи деревянного бруска.

Теперь, разобравшись с маховиком, удаляют крышку цилиндра, распределяющий вал и толкатель. Как только получен доступ к шатуну, убирают масляный разбрызгиватель и контргайку. Отремонтировав и поменяв поврежденные детали, проводят сборку двигателя в обратном порядке. Следует заранее ознакомиться со схемой, тогда и ошибок не будет.

Смена поврежденных клапанов для бензинового мотоблока происходит после снятия:

• бензинового бака;
• головной части цилиндрового блока;
• карбюратора;
• глушителя;
• коробки.

Часто возникает необходимость заменить кольца. Но делать это следует только в процессе более серьезного ремонта. Изолированная смена колец сама по себе нерациональна и в экономическом, и в техническом плане. Кроме того, высококачественная кольцевая группа обычно имеет тот же срок службы, что и цилиндр. Меняют их одновременно.

Установка на резинке целесообразна, если ставится китайский мотор на отечественные мотоблоки. В качестве площадки часто используют резиновые подушки. В качестве их подходят части переднего амортизатора от автомобиля классической схемы. Наряду с необходимостью переставить отдельные детали двигателя мотоблока, у многих людей возникает потребность самому поставить электростартер. Этот стартер придется грамотно подключить к аккумуляторной батарее.

Венец прикрепляют только к снятым маховикам. Предварительно убирают все мешающие части мотора. Для удаления маховика во многих случаях не обойтись без специального ключа. В маховом узле ставят генератор и его магниты. Когда клеммы и контакты батареи совмещены, следует провести пробный пуск мотоблока.

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС. Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

• устройство, следящее за количеством оборотов;
• тягу, соединяющую этот аппарат с дроссельной заслонкой;
• пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Не заводится

В этом случае причина того, зачем нужен ремонт культиваторов – это неисправность в топливной системе. Об этом также могут свидетельствовать другие признаки:

1. Мотор заводится, но даже на холостых оборотах работает неровно.
2. Из культиватора начинает дымить.
3. Можно видеть капли жидкости из глушителя.
4. Как только увеличивается нагрузка, мотор сразу после этого глохнет.

Для того чтобы провести самостоятельно ремонт мотокультиваторов и справиться с данной проблемой, нужно сделать следующее:

1. Сначала проверить состояние воздушного фильтра. Для этого достаточно просто осмотреть его. Бывает так, что на нём есть птичьи перья, остатки соломы и другой мусор. Это может быть причиной неполадки. Нужно заменить его запасным и запустить мотор снова.
2. Если исправить ситуацию не удалось, надо проветрить топливный фильтр.
3. После этого рекомендуется ацетоном протереть карбюратор. Затем надо визуально оценить свободный ход дроссельной заслонки.
4. Затем проверяют надёжность соединений топливопровода.
5. Теперь наступает очередь проверки поршневой системы. Её требуется разобрать, тщательно протереть и затем собрать.
6. Надо оценить свободный ход поршневого вала. Для этого нужно прокрутить его вручную с помощью ключа. При этом необходимо убедиться в наличии свободного хода вала и исправной работе клапанной системы.
7. Теперь надо будет залить масло в мотор.

Чтобы проверить исправность устройства, нужно посмотреть, как он будет работать на холостом ходу. Рекомендуется перед тем, как завести культиватор, если необходимо, ещё раз долить масла.

Важно! Рекомендуется перед тем, как отремонтировать мотор, сфотографировать, как он выглядит в собранном виде. Это поможет правильно его собрать после окончания ремонта.

Неисправности двигателя

Различают два основных типа неисправностей этого рода — отказ двигателя запускаться и его неудовлетворительная работа (перебои, ненабор мощности, самопроизвольная остановка).

Двигатель не запускается. Если речь идет о бензиновом двигателе, при поиске неисправности необходимо последовательно проверить все возможные причины неполадок, а именно:

• Включение зажигания.
• Наличие топлива в баке.
• Открытие топливного крана.
• Состояние воздушной заслонки карбюратора (при запуске холодного двигателя она должна быть закрыта).
• Поступление топлива в карбюратор. Для этого нужно заполнить поплавковую камеру, утопив кнопку поплавка (топливо должно начать выливаться из отверстия в крышке поплавковой камеры), или отсоединить топливный шланг от карбюратора и проверить, свободно ли бежит бензин. Если топливо бежит слишком тонкой струей или вообще не бежит, это может говорить о загрязнении топливного фильтра в баке или засоренности воздушного клапана крышки бака. Ремонт мотоблока в данном случае сведется к прочистке фильтра или клапана.

О поступлении топлива в цилиндр двигателя может свидетельствовать состояние свечи, которую в любом случае необходимо проверить при поиске неисправностей в системе зажигания. Свечу выкручивают из крышки цилиндра, предварительно отсоединив провод, и осматривают. Если она сухая, это означает, что топливная смесь в цилиндр не подается.

А если перед этим было установлено, что в карбюратор бензин поступает, значит, причина незапуска двигателя может быть в карбюраторе — загрязнении его сетки-фильтра, забивание жиклера или какой-то иной неисправности.

Чтобы это ни было, карбюратор нужно снимать, разбирать и прочищать, однако это устройство очень сложное и перед его ремонтом следует хотя бы посмотреть схему карбюратора.

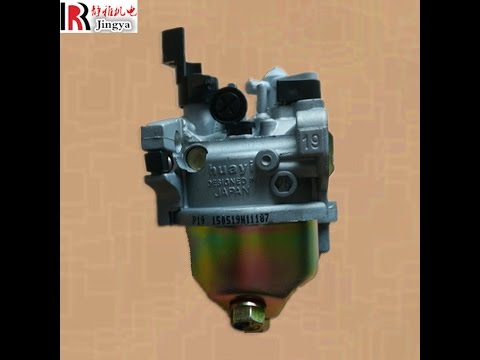

Карбюратор мотоблока Каскад

Если свеча загрязнена нагаром, ее следует очистить с помощью бензина и мелкой шкурки. Необходимо также проверить величину зазора между электродами и при необходимости отрегулировать его в соответствии с требованиями руководства по эксплуатации. Обычно зазор должен быть около 0,8 мм.

После этого необходимо проверить наличие искры — присоединить к свече провод, прижать ее металлическую часть к крышке цилиндра и сымитировать стартером запуск двигателя. Если свеча исправна, между электродами возникнет искра. Иногда случается, что искра возникает, но настолько слабая, что ее недостаточно для воспламенения топлива. Если возникают сомнения в силе искры, нужно проверить работу двигателя с новой свечой.

Отсутствие искры может означать неисправность свечи, отсутствие контакта в электрической цепи, нарушение зазора между катушкой зажигания и магнитопроводом, неисправность электронной катушки зажигания. Все эти элементы должны быть проверены. Неисправные свеча и катушка зажигания подлежат замене.

В том случае, если мотоблок оснащен электростартером, двигатель может не заводиться из-за разрядки аккумуляторной батареи, перегорания предохранителя, неисправности стартера. Нужно проверить зарядку батареи, заменить предохранитель, отремонтировать или заменить стартер.

Двигатель не развивает мощности. Если двигатель мотоблока заводится, но не развивает мощности (работает с перебоями, глохнет или не набирает обороты под нагрузкой), возможными причинами неудовлетворительной работы могут быть следующие неисправности.

Загрязнен воздушный фильтр, в результате чего воздух в карбюратор поступает в недостаточном количестве, и топливная смесь получается переобогащенной. Правильное обслуживание мотоблока предполагает периодическую очистку воздушного фильтра, однако при очень пыльной работе может потребоваться более частая очистка.

Нужно проверить состояние воздушного фильтра и в зависимости от его материала очистить одним из подходящих способов. Бумажный фильтр очищается легким постукиванием обо что-нибудь твердое и продуванием пылесосом, поролоновый моется в воде с моющим средством и просушивается, сетчатый продувается пылесосом и т.д.

При выработке срока эксплуатации фильтры необходимо менять.

Воздушный фильтр мотоблока SunGarden

Низкое качество топлива. Плохое топливо нужно заменить на рекомендуемое производителем.

Иногда двигатель не может развивать мощности из-за забитости глушителя продуктами сгорания. В этом случае нужно разобрать глушитель и проверить его состояние, при необходимости промыть в бензине и очистить его мойкой от нагара с использованием моющих средств.

Неразборный глушитель после мойки сушится феном. Помните, что нагар содержит вещества являющиеся канцерогенами, и сухая чистка, вследствие которой возможно их вдыхание, недопустима. При снятии глушителя, выпускное отверстие двигателя затыкается чистой тряпкой.

Загрязненность или неправильная регулировка карбюратора мотоблока. Нужно снять и прочистить карбюратор, после чего осуществить его регулировку, если это предусмотрено инструкцией мотоблока.

Падение мощности двигателя может быть вызвано снижением компрессии из-за износа цилиндропоршневой группы, образования задиров и царапин на цилиндре и поршне, «западения» в канавках или поломки поршневых колец. В этом случае проверяют компрессию, подсоединив к свечному отверстию компрессометр и проворачивая вал двигателя стартером.

Нормальная компрессия характеризуется значением не ниже 8 атм (нормальная компрессия может быть указана в характеристиках двигателя). При ее замере нужно принять во внимание, что наличие декомпрессора в двигателе может сказаться на показаниях компрессометра. Значение компрессии в этом случае около 5 атм.

будет означать не невысокую степень изношенности цилиндропоршневой группы, а срабатывание декомпрессионного клапана.

Не запускается дизельный двигатель. Для большинства пользователей ремонт и настройка мотоблока с дизельным двигателем является более трудной задачей, чем ремонт мотоблока с бензиновым двигателем. Не столько, может быть, из-за конструктивной сложности дизельного двигателя, сколько из-за отсутствия опыта, поскольку бытовые устройства оснащаются, как правило, бензиновыми моторами.

Наиболее часто встречающиеся неисправности или условия, из-за которых дизельные двигатели могут не заводиться, изложены в нижеследующей таблице. Подробный перечень неисправностей дизелей и способы их устранения изложены в инструкциях по эксплуатации для конкретных дизельных мотоблоков.

Причина	Способ устранения
Слишком холодная погода.	Залить горячую воду в радиатор.
Топливо замерзло и потеряло текучесть.	Использовать топливо соответствующей марки или нагреть его.
Забилась форсунка.	Промыть или заменить форсунку.
Недостаточное давление впрыска.	Отрегулировать давление.
Недостаточная компрессия в цилиндре (двигатель слишком легко проворачивается стартером). Не затянуты гайки головки цилиндра или повреждена прокладка головки цилиндра. Изношены поршень, гильза цилиндра или поршневые кольца. Заклинились или сломались поршневые кольца. Нарушился правильный зазор клапанов. Шток клапана заклинился в направляющей.	Равномерно затянуть в диагональном порядке гайки головки цилиндра. Заменить прокладку головки цилиндра. Заменить изношенные детали. Проверить поршневые кольца, промыть или заменить их. Отрегулировать зазор. Снять клапан, промыть его и направляющую топливом.

Неисправности трансмиссии мотоблока

Проскальзывание (пробуксовывание) сцепления. Прежде всего, нужно проверить натяжение тросика, идущего от ручки управления к сцеплению, в соответствии с инструкцией к мотоблоку.

Неисправности самого сцепления зависят от его типа. Если мотоблок имеет ременную передачу, выполняющую роль сцепления, проскальзывание может возникать в том случае, если на приводном ремне или шкиве имеется масляное загрязнение, ремень не натянут или слишком изношен. Способы исправления этих неполадок очевидны — очистить элементы передачи от загрязнений, натянуть или заменить ремень.

Клиноременная передача мотоблока Салют 5

В сухом дисковом сцеплении причиной проскальзывания может быть наличие масляного загрязнения на ведомых и ведущих дисках. Ее следует убрать, промыв диски бензином и просушив.

Независимо от типа сцепления (сухое или масляное) к проскальзыванию может приводить изношенность фрикционного слоя дисков, ослабление сжимающей пружины, отсутствие зазора между нажимным элементом и выжимным подшипником. Способ исправления определяется характером неисправности.

Сцепление не выключается полностью. В этом случае начинать следует также с проверки натяжения тросика, идущего от ручки управления к сцеплению.

К неполному выключению сцепления может приводить также деформация фрикционных дисков, заедание их на шлицах, несоответствие требуемым параметрам характеристики масла, залитого в картер сцепления. Последнее относится к муфтам, работающим в масляной ванне. Необходимо заменить деформированные диски, устранить причины их заедания на шлицах, заменить масло.

Повышенный шум в редукторе (коробке передач). Шумы в редукторе могут возникать из-за недостатка масла в нем или несоответствия его качества необходимым параметрам — по марке и чистоте. Необходимо долить масло в редуктор мотоблока или заменить его.

Узлы трансмиссии могут шуметь из-за банальной не затяжки крепежных деталей. Нужно просмотреть и затянуть их.

Не включение, самопроизвольное выключение или трудность переключения скоростей. Эти неисправности могут возникать по ряду причин:

• Из-за изношенности деталей, участвующих в переключении скоростей. Обычно происходит износ (завальцовывание) торцов включающихся шестерен, которое приводит к неполному включению и самовыключению скоростей. В этом случае необходима разборка коробки передач мотоблока и правка зубьев шестерен шлифованием или, если износ слишком велик, их замена.
• Из-за истирания шлицов валов, а также смещения валов в осевом направлении вследствие износа подшипников и стопорных колец. Отрегулировать осевое положение валов можно установкой дополнительных стопорных колец. Чрезмерно износившиеся подшипники и кольца нужно заменить.
• Из-за неправильной регулировки сцепления, которое может приводить к трудности переключения передач. Сцепление не выжимается (выключается) до конца. К этому же может приводить и неопытность оператора, отпускающего рычаг сцепления при переключении передач слишком рано. Нужно отрегулировать сцепление и научиться переключать передачи правильно.

Коробка передач — довольно сложный узел. Если работа и устройство мотоблока представляет для пользователя полную тайну, не стоит начинать ремонтировать ее самостоятельно. Лучше доверить эту работу тем, для кого обслуживание и ремонт машин является профессиональным делом.

Узлы трансмиссии греются. Среди главных причин этой неисправности — изношенность подшипников, недостаточный уровень трансмиссионного масла в картерах, несоответствие его кондиции требуемым параметрам. Меры по исправлению: заменить подшипники, долить или заменить масло.

Течь масла из редуктора (коробки передач). Подобное возникает при изношенных или неправильно установленных сальниках подшипниковых узлов, не затянутых крышках или поврежденных прокладках под ними, забивке воздушного клапана (сапуна) крышки залива масла, заливке масла в картер выше нормы.

Нестабильность мотоблока при движении (рысканье). К такому характеру движения мотоблока приводит разное давление в правом и левом колесе, неравномерный износ протектора шин, неправильная регулировка прицепных приспособлений, в частности, плуга.

Повышенная вибрация мотоблока. Повышенная вибрация обычно бывает при неправильной регулировке или ослаблении крепления навесных приспособлений (фрезы, роторной косилки и пр.). При возникновении вибраций следует немедленно остановить мотоблок и привести в порядок прицепные приспособления — закрепить фрезы или режущие сегменты роторной косилки, заменить их, если они изношены или сломаны.

В статье перечислены лишь наиболее часто встречающиеся неисправности. Практика эксплуатации мотоблоков изобилует гораздо более широким списком неисправностей — как нетипичных, диагностировать которые порой бывает очень непросто, так и тех, характер и место которых не вызывает никаких сомнений.

Если своими силами устранить неисправности мотоблока не удается, остается единственный вариант — обратиться в сервисный центр по обслуживанию и ремонту мотоблоков.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами. Литература

Отсутствие реакции на запуск

Такое событие необязательно связывается с непосредственным повреждением двигателя, поэтому начинается ремонт с общего осмотра изделия и его очистки, после завершения которой убеждаются в непрерывной подаче топлива и работоспособности свечи зажигания.

Для этого свеча выкручивается и осматривается. Если она сухая, то это говорит о том, что топливо не поступает в цилиндр. Присутствующий нагар устраняется механическим способом, в качестве инструмента используются нож и шило. Свеча вытирается, а затем после перекрытия подачи топлива запускается стартер.

Последовательность действий лучше выполнять по инструкции, разработанной для мотоблока «Зубр», но это не значит, что её нельзя применить и к другим производителям устройства, например, «Агрос», «Тарпан», «Лифан», «Крот» и т. п. Последовательность операций заключается в следующем:

1. Проверяется положение мотора. При необходимости он выравнивается.
2. Устанавливается присутствие топлива в баке.
3. На следующем этапе проверяется заслонка бака. В случае возникновения засора его устраняют.
4. Осматривается отверстие в крышке топливного бака на возможность препятствия прохождению воздуха.
5. При отсутствии подачи топлива прочищается вся система его подачи.
6. Изучается состояние генераторной катушки — магнето. В случае подозрения на её неработоспособность она заменяется.
7. Увеличение нагрева стенок цилиндра косвенно свидетельствует о разгерметизации камеры сгорания. Поэтому проверяется поршневое кольцо и в случае необходимости заменяется.

Необходимо помнить и о необходимости проверки стартера. Его ремонт, например, как в мотоблоке «Кентавр», заключается в восстановлении прижимной силы пружин. Иногда требуется заменить шнур стартера. В случае электростартера понадобится проверить элементы питания. Перегорания обмоток практически не встречается, а вот износ щёток возможен.

Принцип работы и назначение

Главным назначение мотоблока является вспашка поля или его окучивание. Второстепенными задачами, возлагающими на него, могут быть снегоуборочные работы и перевозка грузов (присоединяемым прицепом). Мотоблок — это приспособление, построенное на основе одноосной рамы и разработанное на базе малогабаритного тракторного устройства. Пользователь, управляя движением мотоблока, шагает следом за ним.

По виду работы приспособления различаются на колёсные (гусеничные) и мотокультиваторные. В колёсном устройстве тяговое усилие создаётся за счёт ходовой части, а в мотокультиваторном — орудие труда устанавливается на ось сразу. В различных моделях мотоблоков используется разная совокупность механизмов, но, как правило, для бытовых приспособлений применяется фрезерный мотокультиватор, а плуг, установленный на колёсах — для профессиональных. В качестве орудия труда используется обрабатывающая фреза или пропольник.

Идея создания небольшого устройства, выполняющего работу полноценного трактора при обработке пашен, возникла в начале XX века в Европе из-за неудобности проходимости полноценных тракторов на частные поля. Так, в 1912 году немецкая компания Siemens-Schuckertwerke запустила в серийное производство выпуск мотокультиваторов под названием Siemens Bodenfrase.

В течение 20-х годов другие концерны, такие как SIMAR, British Anzani Iron Horse, Beeman Tractor заинтересовались перспективностью выпуска приспособлений и наладили своё производство. После чего на рынке появилась конкуренция, развивающая и совершенствующая изготовление мотоблоков.

Причины неполадок при работе

Когда двигатель запускается, но через некоторое время начинает работать с перебоями или глохнуть, то вначале проводят очистку карбюратора и системы подачи топлива. Кроме этого не помешает оценить состояние манжеты картера. Она может иметь сильный износ и нуждаться в замене.

Сложной и ответственной операцией является выполнение ремонта карбюратора мотоблока, используемого для удаления испарений и образования топливно-воздушной смеси. Его поломки связаны с засорением жиклёров или воздушного фильтра. Поэтому так важно своевременно проводить чистку фильтров. Разборка карбюратора выполняется самостоятельно: например, в мотоблоке «Зирка» для этого понадобится:

1. Слить остатки топлива, заодно проверить клапан подачи топлива.
2. Проверить состояние камеры с поплавком и его регулировочным язычком.
3. Выкрутить винты управления газом.
4. Снять верхнюю часть кожуха, а после откручивания болтов — и нижнюю часть.
5. Промыть и продуть элементы, после чего дать время им высохнуть.
6. Собрать устройство в обратной последовательности.

После сборки карбюратора в обязательном порядке его необходимо отрегулировать. Обычно сам процесс регулировки несложен, но требует аккуратности. Инструкцию по правильной настройке карбюратора можно изучить в специализированных книгах, например: «Мотоблоки типа МБ (ОКА, Нева, Каскад, Салют)» или однотипных.

Техобслуживание культиваторов

Вот несколько правил, которые помогут проводить техобслуживание культиваторов и содержать мотокультватор в исправности:

1. Сразу после покупки производится обкатка культиватора. Для этого на несколько часов его включают без нагрузки. Затем его используют в течение 20 часов в минимальном режиме.
2. Нужно вовремя менять масло. Даже если оно является высококачественным, у него есть свой срок службы. Если его не поменять, то оно станет со временем бесполезным.
3. Для проведения техобслуживания мотокультиваторов нужно регулярно осматривать лапы культиватора. В его рабочих элементах может застрять мусор, поэтому нужно регулярно их чистить.
4. Если это устройство длительное время не работало, то перед началом использования необходимо осмотреть мотор и залить новое масло. Проверку и регулировку культиватора надо осуществлять, согласно инструкции к данной модели.
5. Надо запускать двигатель столько раз, чтобы карбюратор после окончания работы остался пустым.
6. Некоторые задаются вопросом: нужно ли затачивать фрезы на мотокультиватор. Это делать можно, но они быстро затупятся. Многие работают на этом устройстве, не производя заточки.
7. Детали культиватора, которые движутся и подвергаются трению, должны быть смазаны маслом.
8. Рекомендуется ежедневно протирать детали мотокультиватора тряпочкой, которая смочена небольшим количеством бензина.
9. Если испортилась или сломалась какая-либо деталь устройства, рекомендуется провести её замену, обратившись в сервисное обслуживание мотокультиваторов.

Важно! При покупке к устройству прилагаются инструкции, где подробно рассматривается, какое техобслуживание должно быть для данной модели.

Устройство двигателей мотокультиваторов Дэу и ремонт, который им необходим, подробно описаны в соответствующем техническом руководстве.

Если возникла необходимость в простом ремонте, то в большинстве случаев устранить проблему можно самостоятельно. Однако, если при этом возникают технические затруднения, лучше всего обратиться к специалистам ремонтного сервиса.

Типовые неисправности и ремонт мотоблока

В таблице перечислены основные поломки мотоблоков и культиваторов, и способы их устранения.

Аппарат сильно вибрирует во время работы

Неправильно или слабо закреплено навесное оборудование.

Проверить крепление фрезы, косилки и т.д. Проверить наличие всех крепежных элементов. При необходимости подтянуть болты.

Шумы в редукторе КПП

• Повышенный износ шестеренок и подшипников;
• Нехватка смазки в коробке;
• Недостаточно затянуты крепежи узла

• Разобрать редуктор и заменить изношенные детали;
• Долить в коробку трансмиссионное масло;
• Проверить уровень затяжки болтов и целостность уплотнительных слоев, если таковые имеются.

Мотоблок не развивает максимальной мощности, даже если выкручивать ручку газа «до отказа».

• Пришел в негодность воздушный фильтр;
• Загрязнены форсунки или карбюратор;
• Некачественные бензин или солярка.

• Заменить фильтр;
• Продуть форсунки; разобрать и промыть карбюратор, продуть жиклеры, вымочить деталь в растворителе и повторить очистку;
• Слить старое топливо, заменить фильтрующие компоненты, заменить свечи зажигания, продуть форсунки или почистить карбюратор — в зависимости от типа ДВС.

Не запускается дизельный двигатель мотоблока

• Топливо не соответствует текущему температурному режиму;
• Засорены форсунки;
• Малая компрессия в цилиндре

• Залить топливо соответствующей марки;
• Продуть форсунки;
• Для восстановления нормальной компрессии нужно применить такой комплекс мер: заново протянуть гайки головки цилиндров, почистить или заменить поршневые кольца(в зависимости от степени износа), отрегулировать зазор.

• Недостаточное натяжение тросика;
• Загрязнение дисков сцепления.

• Подтянуть тросик или заменить на новый, если он растянулся из-за длительной эксплуатации;
• Заменить диски сцепления и демпферные пружины, попутно отрегулировав зазоры.

Мотоблок «рыскает» во время работы

• Изношены грунтозацепы на одном из колес

Скорости не включаются или переключаются самопроизвольно.

• Износ шестеренок в КПП;
• Износ шлицевых отверстий в валах;
• Износ подшипников и стопорных колец.

• Произвести замену непригодных для эксплуатации деталей.

Сцепление не выключается

• Заедание тросика;
• Деформация дисков сцепления.

• Заменить диски и тросик на новые.

Детали трансмиссии нагреваются

• Трансмиссионное масло залито в недостаточном количестве.

• Залить новую смазку, предварительно проверив ее спецификацию.

Мотор не запускается

• Избыток смеси в цилиндрах;
• Закрыта заслонка при холодном пуске.

• Отрегулировать карбюратор;
• Восстановить нужное положение заслонки.

Это перечень для диагностики самых распространенных неполадок. Для устранения сложных поломок нужно обращаться в сервисный центр. Текущий ремонт культиватора нужно проводить в апреле-мае, до старта садово-огородных работ. Ремонт должен включать в себя проверку крепежа, замену свеч зажигания, замену топлива и смазок.

Источник
