САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему трансмиттера представленную на этой странице. Основой схемы служат два NPN транзистора BC547. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на 100 килоОма, а также на самом приёмнике. Светодиод с резистором 330 Ом ставить необязательно, он служит как индикатор.

Принципиальная схема простого трансмиттера

Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать.

Аналогом импортного кремниевого биполярного n-p-n транзистора bc547 является отечественный кт3102. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847. На картинке ниже видно расположение базы, коллектора и эмиттера.

Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней.

Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

При испытаниях устройства ток в цепи составил почти 10 mA.

Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна – кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

Видео работы передатчика звука ниже. Песня: bwb – мои пацаны.

Видео работы трансмиттера

На этом прощаюсь. С вами был EGOR.

Источник

Как сделать простой радиопередатчик – схема сборки ФМ-трансмиттера (домашней радиостанции) своими руками

Прочитав эту инструкцию, вы узнаете как собрать радиопередатчик своими руками, который может передавать сигнал на расстояние до 3 км и более с ВЧ мощностью в один ватт. В инструкции будет дана полная детальная схема, спецификации и процедура тестирования.

Простой радиопередатчик (например, Belkin) связывает вашу домашнюю развлекательную систему с портативным радио, которое можно переносить по дому и на двор. Например, вы можете воспроизводить музыку на CD-чейнджере в своей гостиной и слушать ее на портативном радио у барбекю на заднем дворе с помощью автомобильного FM-передатчика с диапазоном 100 мВт и 10-метровым диапазоном. Такое устройство можно легко приобрести на Ebay и т. д. С помощью небольшого хака дальность домашней радиостанции может быть увеличена до 100 метров.

Шаг 1: Блок-схема и электросхема

Этот ФМ-передатчик имеет 3 радиочастотных ступени.

1. A (VFO) генератор переменной частоты (30 мВт),
2. Ступень драйвера класса C (150 МВт) в качестве буфера
3. Окончательный усилитель мощности класса C (1 Вт)

В основном, каждый FM-передатчик должен иметь генератор, управляемый напряжением (VCO). Это высокочастотный генератор, выходная частота которого изменяется в зависимости от напряжения, приложенного к определенной контрольной точке. Это генератор с переменной частотой (VFO).Q1 со связанными из VFO компонентами.

Выход VFO подается на Q2. Q2, будучи буфером, не загружает VFO, а только усиливает мощность. Этот выход подается на конечный РЧ-усилитель мощности Q3, выход которого подается на настроенную цепь. Несколько конденсаторов C 4,8,9,10 используются на шине питания для высокочастотной фильтрации. Если один из них питает VFO-транзистор Q1 напрямую c микрофоном в основании, он становится цепью FM-передатчика.

При постоянном напряжении 12 В на V1, она выдает 1 Ватт РЧ-мощности. При использовании антенны типа Yagi, с алюминиевыми трубками как на стороне передатчика, так и на стороне приемника, смотрящими друг на друга на расстоянии прямой видимости, диапазон может быть до 5 км.

Шаг 2: Список компонентов

Заметка. Пакет Q2 должен быть типа «TO 92-B» (немного больше, чем пакет BC547), а не простой TO 92, который немного меньше по размеру (такой же, как BC547). Кроме того, обратите внимание, что конфигурации контактов для этих двух типов различны. В случае использования пакета TO92 увеличьте значение R7 до 56 Ом на 1/2 Вт, в противном случае он сгорит. Но пакет TO92 может повлиять на дальность.

Для надлежащего радиуса действия, Q3 должен быть 2N3866 с радиатором. Однако можно использовать 2N 2219, что радикально ухудшит дальность.

Шаг 3: Тестирование

Для начала в качестве антенны используйте простой одиночный провод длиной 75 см, стоящий прямо, для достижения дальности в помещении около 100-200 метров. Телескопическая антенна аналогичной длины также пригодна для испытаний, и даст диапазон также всего в 100-200 метров. Никогда не берите для антенны провод длиннее 79 см, думая, что он охватит более высокую дальность. На самом деле, если вы сделаете это, диапазон упадет.

Частота передатчика может быть установлена в диапазоне FM от 88 до 108 МГц путем регулировки TR1 (триммера 1) на VFO или путем изменения расстояния между катушкой L1.

1 настройка частоты

ПРИМЕЧАНИЕ. Не пытайтесь проверять устройство вечером или ночью, потому что в это время будут активны многие мощные FM-станции. Проверяйте его только в дневное время. У некоторых людей с этой схемой возникали проблемы, если они не спаивали всё должным образом.

Самая большая проблема — не знать, колеблется ли частота, так как она находится вне диапазона большинства простых осциллографов. Кому-то может потребоваться использование частотного счетчика RF, а он очень дорогой. Итак, чтобы знать, что колебания есть, и выяснить, на какой они частоте, самый простой способ — перевести сотовый телефон с FM-радио (или любое FM-радио) в режим поиска рядом с передатчиком, пока вы не услышите какой-то звук, пока вы постукиваете в микрофон.

Обратите внимание, что в непосредственной близости от передатчика будет несколько частот, отвечающих на микрофон, и вас это может сбить с толку. Так что после первоначального испытания отойдите от передатчика по крайней мере на 30 метров. Там дисплей выдаст только одну частоту — с которой он получит наилучший чистый звук, а все остальные частоты дадут шипящий звук, и это и будет частота, на которой работает передатчик.

Очень аккуратно (около 1 градуса) отрегулируйте триммер TR1a по часовой или против часовой стрелки, частота передачи изменится. Затем снова включите мобильный телефон для поиска и найдите частоту. Если вы очень близки к мощному передатчику, вы не определите радиус действия. Снова измените частоту, чтобы перейти за 106 МГц, где обычно не вещают коммерческие станции.

2 Регулировка расстояния после подключения антенны Yagi или GP

Диапазон передачи регулируется TR2. Для этого используйте мультиметр в режиме постоянного тока 250 мА последовательно с источником питания 12 В, а затем отрегулируйте триммер TR2, пока ток на максимуме. Отрегулируйте ток примерно до 75 мА (при напряжении 12 В постоянного тока от хорошего адаптера) или пиковый ток от триммера 2, скажем, до 85 мА. С пика при повороте по часовой стрелке ток будет падать, при повороте против часовой стрелки он также будет падать. И это лучшая позиция TR2 для полной подачи мощности на антенну.

Обратите внимание, Q3, круглый металлический корпус должен быть полностью покрыт поставляемым с ним черным радиатором, без которого он сильно нагреется и в итоге сгорит. При напряжении около 100 мА при 12 вольт он должен охватывать хороший диапазон и быть теплым, но за пределами этого тока, хотя он может охватывать более длинный диапазон, он сильно нагревается и, вероятно, быстро выйдет из строя. Попытайтесь коснуться радиатора и определите, насколько он горячий. Если он сильно нагревается, отключите его и уменьшите ток.

Важное примечание. Не используйте металлическую отвертку. Вы должны использовать маленький нежелезный предмет, действующий как отвертка. Такой предмет не изменит частоту, когда вы поднесёте руку к триммеру, который обычно бывает металлическим. Предпочтительна медная или алюминиевая отвертка с изолированным верхом.

Шаг 4: Для длинных дистанций

Для покрытия больших дистанций используйте антенну Yagi. Выход подается на коаксиальный кабель (обычно используемый для кабельного телевидения), сопротивление которого практически сопоставляется с сопротивлением антенны Yagi 75 Ом с помощью триммера TR 2 настроенной цепи для максимальной подачи мощности, то есть на Yagi / GP антенну.

Никогда не включайте передатчик без антенны, так как в этом случае полная мощность формирует коэффициент стоячей волны КСВ на силовом транзисторе Q3, который сильно нагревается, что приводит к его отказу.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Источник

Мощный передатчик FM диапазона, 1 Вт

Наверное, каждый, кто хоть раз в жизни брал в руки паяльник задумывался о том, чтобы создать собственный радиопередатчик. Это устройство, которое позволяется передавать аудиосигнал в исходном качестве на многие километры, а при большой мощности — на целые десятки и сотни километров. Проектированию и созданию схем радиопередатчиков посвящено целая отрасль электроники, а потому в интернете без труда можно отыскать огромное количество схем радиопередатчиков на популярный у слушателей диапазон 80-108 МГц, начиная от простейших, на одном транзисторе, заканчивая большими и сложными, но зато способными передать сигнал на огромные расстояния. Схема, представленная в этой статье, является наиболее оптимальной с точки зрения сложности постройки и выходной мощности. Она обеспечивает мощность на выходе в антенну около 1Вт, в зависимости от правильности настройки, а этого вполне достаточно, чтобы вещать сигнал на территории небольшой деревни или района города. При условии, что передатчик работает в паре с правильно изготовленной антенной, расположенной на высоте от земли. Схема такого передатчика представлена ниже.

Как можно увидеть, схема состоит из трёх каскадов на транзисторах. Первый транзистор работает в роли генератора, создавая электрические колебания на несущей частоте передатчика (лежит в диапазоне 80-108 МГц). Также он выполняет роль модулятора, то есть в его задачу входит «вложение» в несущую частоту полезного аудио-сигнала, который подаётся на специальный вход схемы. Второй транзистор выступает в роли буфера и предусилителя для оконечного каскада. Схема не содержит кварцевого частотозадающего элемента, а потому очень важно, чтобы выходной каскад не влиял на генерацию несущей частоты — именно поэтому схема содержит буферный каскад, который их развязывает. Выходной каскад на третьем транзисторе обеспечивает развитие довольно большой для самодельного передатчика мощности — 1Вт, он работает в классе С, то есть без смещения. На схеме подписаны используемые импортные транзисторы, но если достать их проблематично, то можно поэкспериментировать и заменить на отечественные, например, КТ368 подойдёт для первого каскада, КТ606 для второго, а КТ907 для третьего. При замене транзисторов могут измениться характеристики схемы.

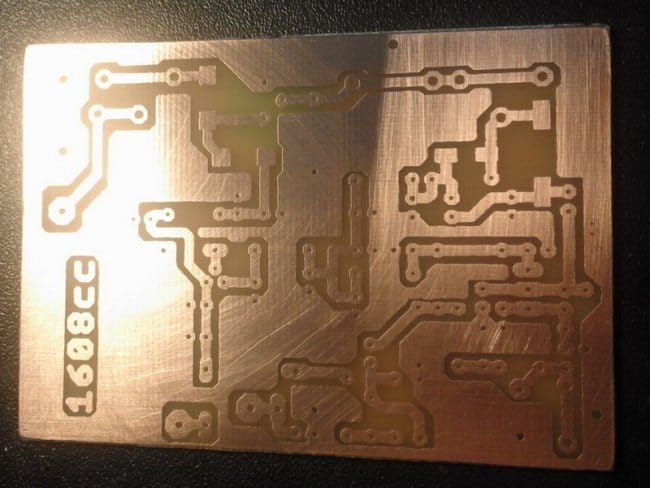

Схема выполняется на печатной плате, рисунок которой находится в архиве в конце статьи. Высокочастотные устройства, в частности передатчики, требуют выполнения особых требований при разводке печатных плат — дорожки должны быть максимально короткими, без острых углов и сгибов, а всё свободное пространство должно быть залито земляными полигонами. Данная печатная плата отвечает этим требованиям.

В цепи базы первого транзистора можно увидеть подстроечный конденсатор, параллельно которому подключена подстроечная индуктивность с сердечником. Здесь нужно использовать специальный каркас, который позволяет вкручивать и выкручивать из катушки ферритовый стержень, тем самым меняя индуктивность. Такая подстроечная катушка видна на фото ниже.

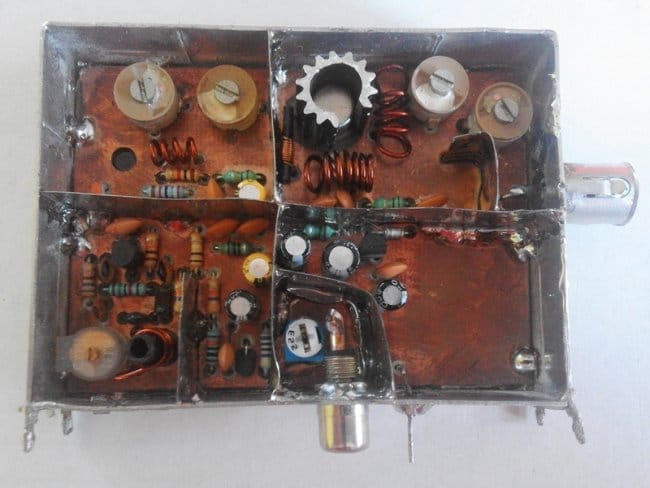

Схема собирается в металлическом корпусе, разбитом на секции, каждый каскад экранирован от других металлическими перегородками, которые подключены к минусу схемы. Такая конструкция хоть и довольно сложна в изготовлении, но обеспечивает максимальную стабильность частоты передатчика.

В цепи базы выходного транзистора также можно увидеть два подстроечных конденсатора, они служат для согласования выходного каскада с буферным, и, аналогично остальным, подстраиваются после сборки схемы для достижения максимальной мощности. Настройку всех подстроечных конденсаторов нужно производить после подключения антенны, с которой планируется работа передатчика. При изменении антенны настройку нужно повторить при необходимости. В цепях питания передатчика, а также в цепи подачи аудиосигнала можно также увидеть ферритовые дроссели, обозначенные на схеме в виде сплошного чёрного прямоугольника — они нужны для дополнительной фильтрации, при желании их можно не ставить.

Выходной транзистор, если будет нагреваться при длительной работе, нужно поместить на небольшой радиатор, как показано на фото выше. Схему можно собрать как на обычном одностороннем текстолите, либо же использовать двухсторонний текстолит, неиспользуемая сторона которого будет подключена к минусу — именно такой вариант и использует автор, это позволяет добиться максимальной стабильности схемы. При использовании двухстороннего текстолита нужно снять фаску с отверстий, чтобы выводы элементов схемы на замыкались на минус.

Внешний вид готового передатчика показан на картинке выше, он имеет разъём jack 3,5 для подключения источника аудиосигнала, а также выход на антенну справа. Вся конструкция занимает немного места и умещается даже на ладони, но зато может покрыть сигналом довольно значительную площадь. Выходная мощность зависит от качества сборки схемы, правильности настройки (с помощью переменных конденсаторов) и напряжения питания. Схему можно питать и меньшим напряжением, например, от 12В, это позволит питать схему от аккумулятора, но несколько снизит выходную мощность. Построение таких схем — довольно кропотливый процесс, и порой на настройку уходит времени больше, чем на сборку всей схемы. Не строит расстраиваться, если схема на заработает с первого раза или выходная мощность будет ниже заявленной, просто нужно должным образом подойти к настройке. Удачной сборки!
